Как сами да си направите колектор за подово отопление

Монтирането на хидравлично подово отопление, което става все по-популярно, изисква много компоненти. Един от най-важните компоненти е колекторът, чиято основна функция е да разпределя охлаждащата течност и да контролира нейното нагряване.

Ще разгледаме дизайна и работата на колектор, както и ще обсъдим неговите експлоатационни характеристики. Ще ви покажем и как правилно да сглобите фабрично изработен колектор за хидравлично подово отопление, както и домашно направен такъв от отделни части.

Принцип на работа на колектор за подово отопление

Колекторът е компонент на смесително-разпределителния блок; без него отоплителната система не може да функционира правилно. Неговото предназначение е:

• разпределете охлаждащата течност;
• контролирайте нивото на нагряване на течността.

Функцията на устройството е да смесва охлаждащата течност, постъпваща от различни отоплителни системи с различни нива на нагряване (подово отопление, радиатори). След смесване до необходимата температура за хидравличните подове, охладената вода се насочва към отоплителните кръгове. След преминаване през подовата линия, охладената вода, задвижвана от помпата, се придвижва в колектора, където се смесва с топлата вода и след това се връща обратно към пода.

Обемите на потока – топъл и студен – се регулират от клапани. Температурните сензори следят потока.

Този принцип на действие гарантира стабилно и равномерно ниво на отопление на помещенията.

Устройство

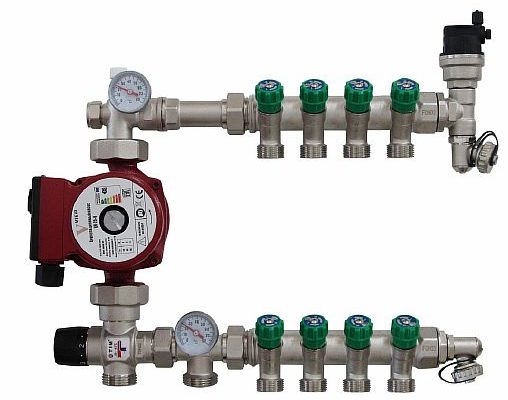

Колекторът (гребенът) се състои от две части - захранващ и връщащ блок. Ядрото на всяка част е голяма тръба с резбовани изходи отстрани. Броят на изходите варира и се избира въз основа на броя на етажните кръгове.

Основните елементи на колектора включват:

• клапани - дву- или трипътни;
• клапани - спирателни и балансиращи;
• температурен сензор;
• манометър;
• помпа за осигуряване на циркулация на водата;
• вентилационен отвор;
• тройници и конектори.

В допълнение към тези компоненти, По време на монтажа на колектора ще са необходими редица други части.

Видове колекционери

Колекторите се различават по материала, от който са изработени, по характеристиките си, а също и по методите на регулиране.

Без регулатор

Моделът без регулатори е евтин. Той няма регулиращи елементи, а разпределението на водния поток се осъществява от хидравликата на системата.

Експертите не препоръчват използването на този дизайн с подово отопление. Въпреки че устройството е евтино, то е неудобно за използване и може да причини неизправност на цялата система.

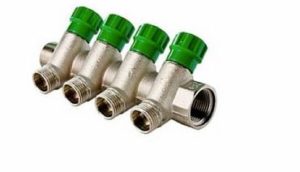

С ръчен регулатор

Този модел гребен е и евтин. Неговият дизайн е способен да изпълнява предназначената си функция – поддържане на необходимото количество охлаждаща течност при необходимата температура на нагряване за всеки подов контур.

Температурата на водата се регулира в смесителния блок, а обемът ѝ се настройва ръчно, само веднъж. От този момент нататък системата ще функционира автоматично.

Това устройство е най-подходящо за подово отопление, което служи като допълнително отопление.

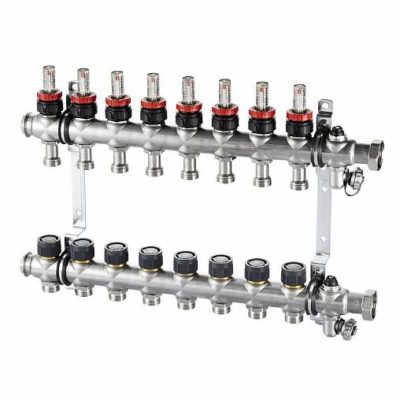

С разходомери

Един от начините за регулиране на водния поток в системните контури е използването на балансиращи разходомери. Тези клапани регулират и контролират водния поток.

Дизайнът се състои от стебло с фланец и градуиран прозорец, който позволява определянето на дебита на водата във всеки кръг. Регулирането се извършва с помощта на регулиращ пръстен, разположен под капачката.

Устройство с разходомери е най-често използваният тип в системите за подово отопление, тъй като е евтино и се е доказало в експлоатация.

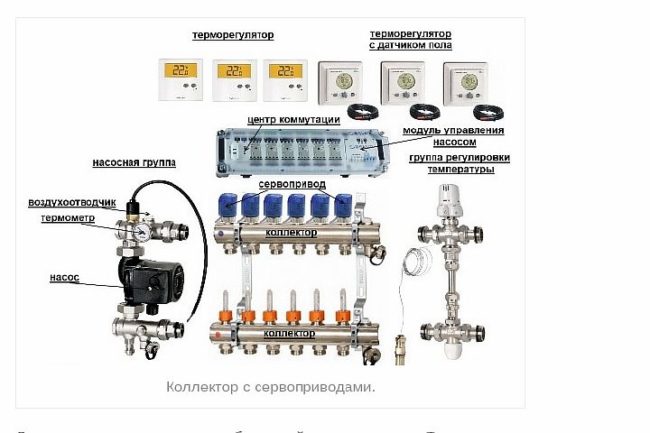

С автоматичен регулатор

Автоматично регулираните колектори набират популярност днес. Те използват автоматични контролни елементи за управление на потока на охлаждащата течност, като за всеки клон се използва серво задвижване. Работейки заедно с температурния сензор за подово отопление, това позволява регулиране на потока на течността във всяка тръба въз основа на температурните показания на сензора.

Автоматичните модели са значително по-скъпи от по-простите модели. Цената обаче си заслужава, тъй като това устройство улеснява поддържането на комфортна атмосфера в дома.

Когато инсталирате такова устройство, е важно да го конфигурирате правилно, в противен случай то няма да може да функционира с пълен капацитет.

Как да сглобя фабричен модел на колектор?

Когато купувате колектор, можете да изберете неговите компоненти въз основа на вашия бюджет и схемата на свързване. Фабрично сглобените модели се предлагат с предварително сглобени основни компоненти, което прави самостоятелното сглобяване на колектора за подово отопление по-бързо. След сглобяването, остава само да свържете свързващите маркучи.

Инструкции за монтаж на колектор за подово отопление

Преди да започнете да сглобявате фабричен гребен, трябва да разберете от какви елементи се състои, тоест да се запознаете с устройството, инструкциите и монтажния чертеж.

Поетапният процес за самостоятелно сглобяване на фабрично произведен модел на устройството е следният:

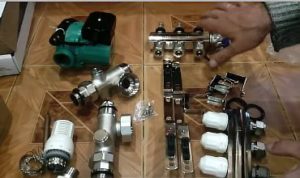

1. Разопаковаме комплекта, изваждаме и подреждаме всички части на масата.

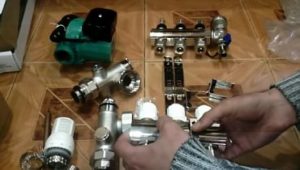

2. Определяме разстоянието между крепежните елементи. За целта поставяме крепежния елемент срещу гребена и избираме оптималното разстояние за дадената конструкция.

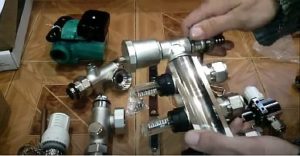

3. Фиксираме крайния превключвател на подаващата шина.

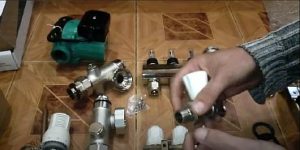

4. Взимаме крайния вентил, увиваме кълчище около резбата му – това е една от връзките, които трябва да бъдат уплътнени – и завинтваме адаптера.

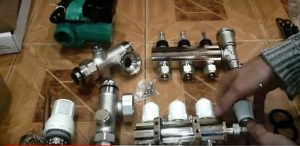

5. Развийте съединителната гайка на крана и я поставете в дясната страна на връщащата линия. След това използвайте съединителната гайка, за да затегнете крана обратно на мястото му.

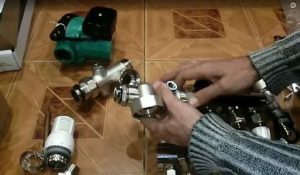

6. Взимаме съединителя на помпата, развиваме съединителната гайка и я завинтваме в захранващата тръба отляво. След това завинтваме съединителя към захранващата конструкция.

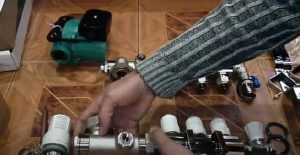

7. Правим същите манипулации с втория съединител, само че го завинтваме към връщащата щанга.

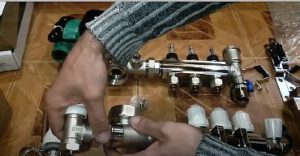

8. Пакваме тричетвърт вентил за термостатичната глава. За целта също увиваме кълчище около резбата и завинтваме вентила в лоста на възвратния вентил отляво.

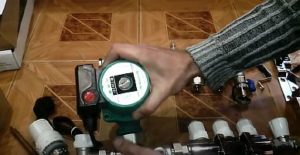

9. Свързваме циркулационната помпа между входната и изходната лента.

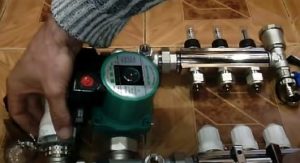

10. Развиваме главата на клапана и я сменяме с термоглава. Вмъкваме сензора от нея в захранващата тръба.

11. Затягаме всички връзки с гаечен ключ.

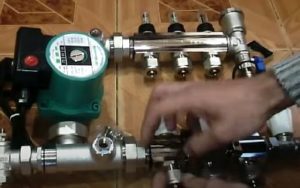

12. Свързваме подовите тръби към готовия гребен с помощта на евроконус.

Колекторите се предлагат от стомана и с пластмасови секции. Когато сами сглобявате пластмасова част, бъдете внимателни при затягане на връзките.

Как сами да си направите колектор за подово отопление?

Сглобяването на хидравличен колектор за подово отопление самостоятелно не е трудно. Първо обаче трябва да се запознаете с начина му на работа и да извършите необходимите изчисления.

КОЛЕКТОРИ ЗА ПОДОВО ЗАТОПЛЯНЕ - СЪС СОБСТВЕНИТЕ СИ РЪЦЕ!!!

Изчисление

Преди да започнете да изчислявате:

1. Определете броя на клоновете на подовата система съгласно подготвената диаграма.
2. Определете колко отоплителни устройства ще бъдат свързани към този уред.
3. Определете метода на регулиране и процеса на управление в гребена.
4. Изберете мястото за монтаж на устройството - това влияе върху конструктивните характеристики и разположението на тръбите.

След това можете да преминете към изчисляване на всички системни параметри, като например: температура на охлаждащата течност, дебит на водата във всички вериги и определяне на местоположението на секциите.

Освен това, за да може устройството ефективно да изпълнява възложената му задача и да не възпрепятства движението на течността, трябва да се спазва следното правило: разпределителният колектор трябва да има диаметър с площ на напречното сечение, равна или по-голяма от S на напречните сечения на всички тръби в главната линия.

Нека разгледаме пример: ако 4 тръби с диаметър 20 мм са свързани към гребен, тогава напречното сечение на колектора S = 4 (πd²/4) = 4 (3,14 x 20 на квадрат/4) = 1256 мм². Тоест, тръбата трябва да има диаметър най-малко 40 мм.

Избор на материали

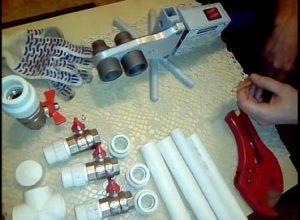

За да сглобите домашен колектор, ще ви е необходимо:

1. Гребенът е парче тръба с отвори, вкарани в тях, за свързване към кръгове на подово отопление. Продава се готов, но може да бъде заварен от метални или полипропиленови части.
2. Регулиращи вентили - те са необходими за всеки етажен клон и се монтират на захранващия гребен.
3. Въздушен отвор - необходимо е да се освободи въздух от линията.
4. За закрепване на устройството към стената са необходими скоби.
5. Изпускателен клапан - през него ще се източва охлаждащата течност.
6. Тройници и конектори.

Можете да си направите собствен колектор от тези стандартни части. В допълнение към гребена, разпределителният блок за подово отопление включва трипътен или двупътен вентил, помпа и спирателни вентили.

събрание

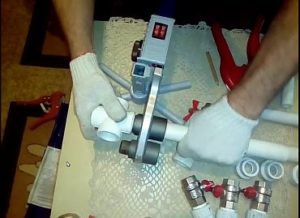

Изработката на колектор самостоятелно не е трудна. Ако използвате полипропиленови компоненти, те трябва да бъдат запоени заедно, за да се осигури плътно уплътнение.

Ако частите са от стомана, ще са необходими умения за заваряване. Освен това металният колектор изисква защита от корозия, което изисква грунд или боя.

Процесът на изработване на полипропиленов гребен със собствените си ръце:

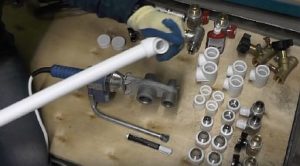

1. Заваряваме захранващия блок, използвайки 32 мм тръба от полиуретанова пяна и тройници със същия диаметър. Броят на тройниците зависи от броя на подовите контури. Първо измерваме дълбочината на вкарване на тръбата в тройника и я маркираме. С помощта на поялник за полипропиленови продукти запояваме тръбата към тройника.

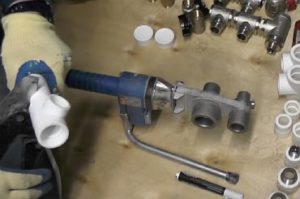

2. Измерваме разстоянието от тройника по тръбопровода, където тръбата влиза в тройника, който измерихме по-рано. Отрязваме тръбата по маркираната линия и почистваме краищата.

3. Запояваме съединител с кран към долния изход на тройника.

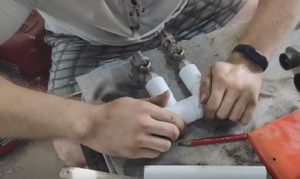

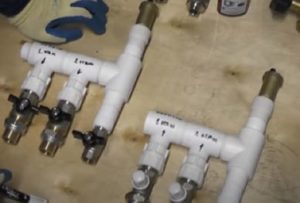

4. Повтаряме горните стъпки с втория тройник. Заваряваме получената част към първата заготовка. Броят на тези заготовки зависи от броя на кръговете на подовото отопление.

5. Към единия край на получения гребен запояваме тройник, върху който ще поставим вентилационен отвор от единия край и сферичен изпускателен клапан от другия.

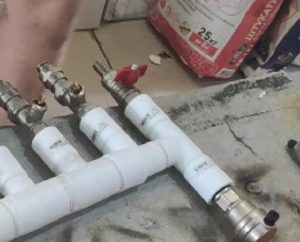

6. Завинтваме сферичния кран и монтираме обезвъздушителя.

6. Връщащият колектор правим по същия принцип. Вместо сферични кранове обаче монтираме регулиращи вентили на тръбите.

7. Фиксираме подготвените гребени (захранване и връщане) върху монтажната скоба.

Остава само да закрепите този подово отоплителен агрегат, да го свържете към източник на захранване и да свържете циркулационната помпа, която ще осигури движението на охлаждащата течност.

Характеристики на работата на домашно приготвени колектори

Ако колекторът е произведен и свързан правилно, работата му е проста, тъй като контролът на температурата, подаването на вода и разпределението ѝ в рамките на веригите са автоматични. Като превантивна мярка обаче се препоръчва периодично тестване, което включва:

• проверка на работоспособността на всички секции на разпределителния блок;
• проверка на херметичността на връзките, за да се елиминират евентуални течове;
• изясняване на параметрите на охлаждащата течност във всеки контур - степента на максимално нагряване и времето, необходимо за достигане на тази степен.

Важно е също да проверите дали температурата отговаря на зададените параметри. За целта задайте определена температура и периодично отчитайте показанията на термометъра.

Да се ​​използва или да не се използва домашен колектор

Ако искате да спестите пари и трябва да свържете само 3-4 етажни кръга, струва си да отделите време сами да изградите полипропиленов уред. Ключът е надеждно да уплътните споените съединения, за да предотвратите течове.

Ако имате подово отопление с голям брой разклонения, препоръчително е да използвате месингови фитинги. Те са по-надеждни, но размерът на такъв гребен ще бъде много обемист, но ще можете да намалите разходите.

В обобщение, самостоятелно сглобеният колектор, с правилния подход, ще се представи добре и може да спести на семейството ви големи разходи при инсталиране на отоплителна система. Сглобяването и свързването на колекторния възел трябва да се извършва стриктно съгласно схемата и тогава вашият воден под ще ви служи дълги години.
