Хидравличните подови отоплителни системи, които стават все по-популярни, няма да функционират ефективно без специално устройство за управление – термостатичен вентил. Той ви позволява да контролирате температурата на отоплителната течност и да регулирате работата на пода.
В тази статия ще разгледаме подробно предназначението на термостатичните кранове.
Ще обясним различните видове смесителни вентили, техния дизайн и принципи на работа, както и как да изберете правилния модел.
Целта на термостатичния вентил и неговият обхват на приложение
Термостатичният смесителен вентил се използва при подово отопление с циркулираща вода вътре..
Температурата на нагряване на охлаждащата течност за конвенционалните радиатори е много по-висока от необходимата за хидравлични подове. Прегряването на бетонната замазка ще влоши микроклимата и ще доведе до повреда на подовата настилка. Термостатичен смесителен вентил за подово отопление може да помогне за решаването на този проблем. С него можете да създадете независима верига с желаната температура. или захранвайте подовото отопление от централната отоплителна система.
Термостатичният вентил може да реши следните проблеми:
- Променете посоката на водните потоци и смесете горещата със студената в необходимите пропорции;
- Получете течност с постоянна температура на изхода.
Смесителен кран не е необходим, ако:
- температурата на охлаждащата течност е еднаква във всички вериги;
- Източникът на топлина е способен да осигури необходимата степен на нагряване на охлаждащата течност на изхода.
Видове и тяхната структура
В термостатичен разпределителен вентил, монтиран на подово отопление, охладената вода се смесва с нагрятата вода от връщащата тръба. Този процес е непрекъснат, докато отоплението е включено.
Смесителните вентили за подово отопление се предлагат в: двупосочни и трипосочниТе се различават и по метода на смесване и посоката на потока.
Двупосочно
Двупътният термостатичен вентил е подобрена версия на ръчния тип. Той може да бъде хидравличен, пневматичен или електрически.
Дизайнът е опростен, но способен ефективно да регулира температурата на охлаждащата течност автоматично. Устройството се монтира в отоплителната система на мястото на ръчен вентил.
Основни предимства:
- Автоматично намаляване на нивото на температурата на течността;
- Прост дизайн и ниска цена;
- Лесен монтаж.
Недостатъци — може да се монтира на малки тръби. Ако този вентил се използва за отопление в голяма стая, термостатът ще работи периодично. Двупътен вентил се използва по-често, когато подовото отопление се използва като допълнителна отоплителна система.

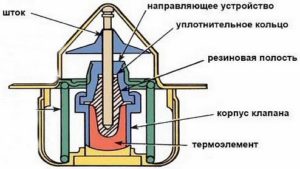

Вентилът се състои от месингово или бронзово тяло с едно или две седла. Двуседловият вентил може напълно да спре водния поток.
Устройството е оборудвано с термостатична глава със скала. Позицията на главата може да се регулира ръчно или автоматично. Ръчните модели са прости и евтини. По-модерните устройства работят автоматично.
Двупътният вентил работи по следния начин: охлаждащата течност от връщащата линия се подава отново в подовите тръби, но преди това се активира устройство, което отваря потока на загрята вода. Двата потока се смесват вътре в корпуса до желаната температура, след което се задейства температурен сензор и вентилът автоматично затваря отвора, съдържащ горещата охлаждаща течност.
Клапанът се състои от бутало и седло. Буталото може да бъде с форма на плоча, игла или прът. То е разположено перпендикулярно на потока на флуида.
Трипътен вентил
Принципът на действие на трипътния термостатичен вентил за подово отопление е, че охладената вода от връщащата линия се смесва с топлата вода, идваща от котела.
Вентилът е предназначен за отоплителни системи, инсталирани в големи пространства. Той предлага същите предимства като двупътните вентили. Особено забележителна е лекотата на регулиране на температурата на водата за подово отопление.
Този термостатичен вентил обаче има и недостатък: когато термостатът се задейства, вентилът се отваря напълно, позволявайки на горещата охлаждаща течност да навлезе в отоплителните кръгове. Това може да доведе до прегряване на отоплителната система и дори до спукване на тръбите. Освен това, капацитетът му на поток е по-нисък от този на двупътния вентил.
Трипътните термостатични смесителни вентили се предлагат в месинг и бронз. Те са оборудвани с термоглава или термостат и могат да се управляват от електрически задвижващ механизъм или серво. Проектирани са като вентил с два входа и един изход. Вътре в корпуса се намира смесителна камера, съдържаща термостат и цифров контролен панел. Термостатичният вентил е свързан преди колектора.
Принципът на действие на трипътен термостатичен вентил:
- загрятата вода се движи през дясната и предната тръба - ако степента ѝ на нагряване отговаря на необходимите параметри;
- ако температурата на течността се повиши или понижи, термостатът се задейства, той задейства пръта, в резултат на което охладената вода се смесва с горещата вода;
- След като се достигне зададената температура, предният отвор се отваря напълно.
Струва си да се отбележи, че когато устройството е включено, напрежението на водния поток остава постоянно. Това води до равномерна промяна в температурата на течността, подавана към главната линия.
Чрез метода на смесване
Смесителните кранове за подово отопление, в зависимост от метода на смесване, са:
- С функцията термостат е възможно да се постигне и поддържа желаната температура на охлаждащата течност, тъй като устройството може да регулира и двата потока (топъл и студен). Термостатът в крана реагира на температурата на течността, като отваря или затваря отвора, през който се подава загрятата или охладената охлаждаща течност. Освен това механизмът е проектиран така, че ако няма студена вода, се активира автоматичното изключване на топлата вода.
- Термостатичните вентили са оборудвани с чувствителна термостатична глава с дистанционен температурен сензор, разположен във всяка линия. Функцията на вентила е да отчита температурата на водата и да изпраща команда към задвижващия механизъм.
Как да изберем
Топъл хидропод е модерна отоплителна система, чиято ефективност се осигурява от различни устройства, включително термостатичен вентил.
Когато избирате смесителен агрегат, вземете предвид неговия дебит. Той трябва да може да обработва водата, подавана от отоплителната система. Тази информация е посочена в техническата документация на котела.
За подови тръби най-често се използват тръби с диаметър 26 мм. Диаметърът на връзките на термостатичните вентили трябва да съответства на тези размери. В противен случай ще е необходимо да се монтира адаптер, което не се препоръчва, тъй като съединенията ще бъдат под постоянно налягане и ще е необходимо да се проверяват за течове.
Освен това, оборудването трябва да се избира в зависимост от температурата на охлаждащата течност в подовата линия, от 55 до 35 градуса.
Независимо дали избирате между ръчно или автоматично оборудване, автоматичните системи ще опростят работата на подовото отопление, ще създадат комфортен вътрешен климат и ще спестят ресурси, но са по-скъпи. Използването на програмируемо устройство ще ви позволи да регулирате температурата въз основа на времето от деня и деня от седмицата.
Когато инсталирате подово отопление в малка стая, не бива да купувате скъпо оборудване; обикновен двупосочен вентил ще свърши работа.
Когато купувате устройство в магазин, проверете за сертификат, гаранция и инструкции на производителя за монтаж и експлоатация.
Диаграма на монтажа
Днес хидравличното подово отопление е често срещана система за отопление на дома и за монтажа му се използват различни конструкции.
Система за подово отопление с трипътен вентил
Монтажът на подово отопление с трипътен термостатичен вентил е подходящ за смесени отоплителни системи. Радиаторно (температура на водата 80°C) и подово отопление (температурата на течността не трябва да надвишава 50°C).
Термоглава за отоплителен радиатор – принцип на действие, различни видове устройства, как да се изберат и инсталират.
Възниква въпросът: как да се охлади водата от 80 до 50 градуса по Целзий? За това е предназначен трипътен термостатичен вентил. Той е прикрепен към захранващата тръба, а циркулационна помпа е свързана надолу по веригата.
Работният процес е следният:
- охладената отработена охлаждаща течност се подава от връщащата тръба;
- в смесителната камера се смесва с горещата течност до определено ниво;
- след това водата се влива в подовите клони.
Недостатъкът на този метод е невъзможността да се контролира количеството добавени отпадъчни води, което води до прегряване или недогряване на охлаждащата течност, влизаща в главната тръба. Предимството е лесен монтаж и ниска цена на оборудването.
Има две схеми за монтаж на подово отопление с вода с трипътен термостатичен вентил, които се различават по посока на потока:

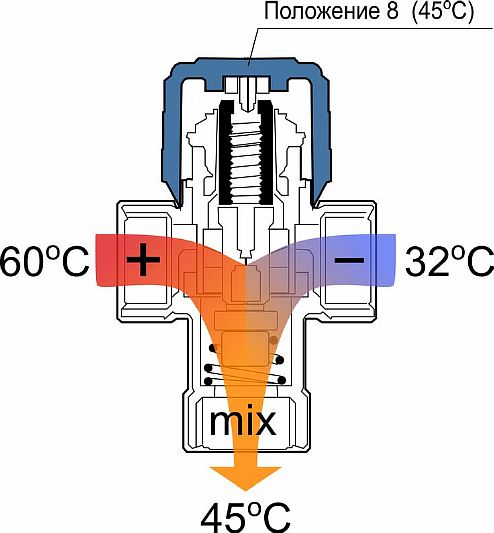

- Т-образна (симетрична) - нагрятата и студената охлаждаща течност се подават отстрани, водата се смесва в центъра на тялото на клапана и излиза в средата.

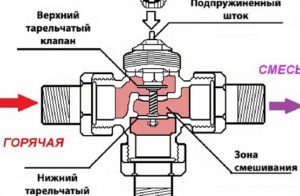

- L-образна или асиметрична — загрята течност влиза отстрани, а охладена течност отдолу. Смесената вода излиза отстрани, срещуположно на горещата течност.
И двата клапана са компактни и широко използвани в топли хидро подове.
Алтернативни методи за свързване на подово отопление
Има и други опции за свързване на подове с топла вода:
- При инсталиране на подово отопление в помещение не по-голямо от 10 квадратни метра, контролът на температурата може да се постигне с помощта на обикновен вентил. За да увеличите топлината, развийте вентила; за да я намалите, го затегнете. Недостатъкът на този метод е ръчното регулиране. Ако инсталирате двупътен вентил от едната страна, регулирането ще бъде автоматично, точно както при трипътен вентил.
- Възможно е да се свърже хидравлична система за подово отопление директно към котела. Необходими са обаче топлогенератор, предпазни клапани и помпа. Водата от резервоара се подава в разпределителния колектор, след което се насочва към подовите тръби и след като заобиколи главната линия, се връща към котела. Това трябва да се регулира спрямо температурата на отоплителната течност за подово отопление.
Ако подовото отопление е инсталирано с помощта на тази система, най-добре е да се монтира кондензен котел, тъй като той може да работи с пълен капацитет в нискотемпературен режим. Конвенционален котел, работещ в нискотемпературен режим, ще доведе до повреда на топлообменника. При използване на котел на твърдо гориво ще е необходим буферен топлообменник за регулиране на температурата.
- Свързване на подово отопление към помпено-смесителна система — тази схема е предназначена за комбинирана отоплителна система с радиатор и подово отопление. В смесителната система отпадъчните води се смесват с топла вода, постъпваща от източника на отопление.
Всички помпено-смесителни агрегати са оборудвани с балансиращ вентил, който дозира охладената течност. Това гарантира, че от оборудването излиза точно необходимата температура на водата за отоплителната система, повишавайки нейната ефективност.
Има различни модели помпено-смесителни агрегати, те са оборудвани с: байпас, който има байпасен клапан, балансиращ клапан или сферични кранове, те са разположени в краищата на помпата.
- Свързването на подово отопление към радиатор изисква специален комплект с ограничители на температурата за охлаждащата течност и въздуха, както и обезвъздушител. Водата се насочва директно към подовите тръби от високотемпературните радиатори, където се охлажда до необходимата температура и се подава следващата порция. Тази система обаче създава зони на прегряване.
Когато планирате да инсталирате подово отопление в дома си, е важно предварително да обмислите всички конструктивни елементи. Най-важното е да помислите как ще се постигне желаната температура на охлаждащата течност в отоплителната система. Въпреки че помпено-смесителният агрегат е по-усъвършенствано устройство, той е по-скъп и не всеки може да го инсталира сам.
Термостатичният вентил е чудесен вариант. Той е евтин, лесен за свързване и върши чудесна работа за регулиране и контрол на температурата на водата.
