Подово отопление от централна отоплителна батерия в апартамент – схеми, монтаж и първоначално пускане в експлоатация

Днес, когато решават проблема с отоплението на домовете си, повечето собственици се обръщат към следния вид отопление: подово отопление.

В същото време, най-популярният тип, както в частна къща, така и в апартамент, са подово отопление с вода, захранвано от батерия, а в банята това не е необичайно. Хидро подовете са направени от отопляеми сушилни за кърпи.

Предимството на подовото отопление пред радиаторите

За разлика от радиаторите, подовото отопление е... Това осигурява равномерно нагряване на помещението. Освен това, устройството осигурява по-комфортни условия за потребителя, тъй като при подовото отопление температурата е по-висока в долната част, отколкото в горната.

Следователно, краката ви ще бъдат топли, а главата ви ще бъде в по-хладно пространство, което е полезно за вашето здраве.

Друго предимство на този вид отопление е икономията на енергия, тъй като топлинните загуби се намаляват с до 20%. Без съмнение, основно предимство е естетическата привлекателност на дизайна. Системата за подово отопление е скрита под пода, като по този начин не разваля декора на апартамента, за разлика от стенните радиатори.

От не малко значение е фактът, че въздухът не се пресушава и горещите течения не разнасят прахови частици из стаята, както е при радиаторното отопление.

Недостатъците на този вид инсталация включват доста трудоемкия и продължителен процес, който изисква значителни финансови инвестиции. Освен това, при свързване на подово отопление към радиатор, то ще функционира само ако радиаторите са нагряти.

Възможно ли е да се монтира подово отопление от радиатор? Законно ли е свързването или не?

Монтирането на подово отопление от радиатор в многоетажна сграда е възможно, но е необходимо да се решат няколко въпроса. Основният от тях е получаването на разрешение за свързване на отоплителната система към централната отоплителна система на сградата, тъй като това може да повлияе на работата на съседните радиатори. Освен това, неправилният монтаж може да доведе до аварийна ситуация и наводняване на апартамента отдолу.

Моля, обърнете внимание! Без това разрешение, инсталирането на подово отопление ще бъде незаконно и ако бъде открита такава връзка, ще бъдете глобени.

За да се поддържа топлинен баланс в дома, има три законови варианта за инсталиране на подово отопление към радиатор:

1. Ако апартаментът има двутръбна система за свързване на батерии;
2. Ако отоплителната магистрала е разположена в сутерена на сградата, за жителите на първия етаж е по-лесно да получат съгласие за свързване на отделен вход за захранващите и връщащите вериги;
3. Ако има горно окабеляване на тавана, е лесно да се получи такова разрешение за жителите на последния етаж.

Само в такива случаи инсталирането на подово отопление в един апартамент не влияе на отоплителната система в цялата сграда. Подключването към еднотръбна система неизбежно ще доведе до дисбаланс в хидравличния баланс, което ще повлияе на работата на цялата система.

Моля, обърнете внимание! Ако не е възможно директно свързване на подово отопление към електрическата мрежа, е невъзможно законно да се получи разрешение за монтаж на подово отопление на водна основа.

Диаграми на свързване

Има няколко схеми за свързване на подово отопление, които експертите препоръчват да се използват.

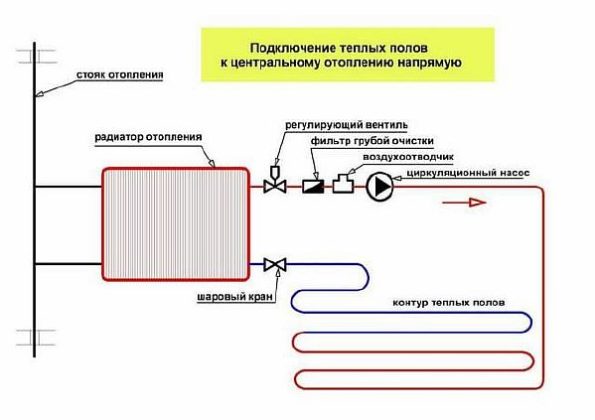

Свързване на подово отопление към радиатор

Свързването на хидравлично подово отопление към радиатор е най-лесният и лесен метод за монтаж. Освен това, този дизайн е евтин. Не е възможно обаче да се регулира температурата в система, инсталирана по този начин.

За ваша информация! При свързване на подово отопление по този метод, количеството охлаждаща течност в щранга намалява. Поради това, разрешителни за такива връзки във високи апартаменти рядко се издават.

За проектиране на TP е необходима помпа с ниска мощност, необходимо е охлаждащата течност да се движи по главната линия.

Принципът на действие е следният:

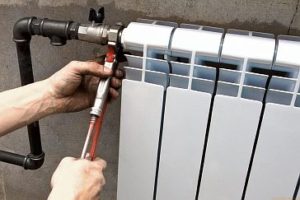

• Над радиатора е монтиран специален контур за подово отопление. На него са монтирани филтър, въздушна тръба и циркулационна помпа.

• Другият край на тръбата се свързва с радиатора в долната част. Охладената охлаждаща течност ще тече през връщащата линия на радиатора до точката на нагряване.

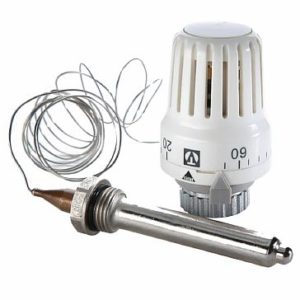

• На циркулационната помпа е монтиран термостатичен вентил или задвижващ механизъм за регулиране на температурата. Когато температурата на водата в системата за подово отопление надвиши допустимото ниво, помпата се изключва и отоплението се спира.

Моля, обърнете внимание! Захранването на подово отопление директно от радиатор без регулиращи вентили е невъзможно, тъй като водата в радиатора е два пъти по-гореща, отколкото изисква системата за подово отопление.

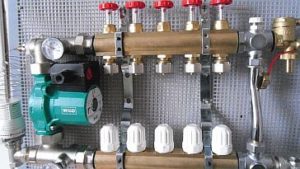

Свързване към байпас чрез балансиращи вентили RTL (смесителен блок)

Тази диаграма включва свързване на подовите тръби към връщащата линия на радиатора. За да направите това:

• От връщащата тръба се извежда клон.
• На него са монтирани смесителен блок с трипътен вентил, оборудван с термична глава и циркулационна помпа.

• Тръбите са удължени от помпата.
• Другият край на контура е свързан към връщащата линия на отоплението чрез байпас, през който охладената охлаждаща течност се насочва към точката на отопление. Разстоянието от захранващия до връщащия маркуч трябва да бъде най-малко 30 см.

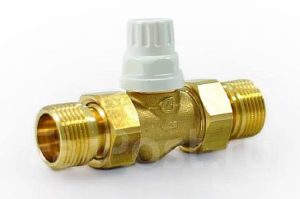

• На байпаса е монтиран двупътен вентил с глава. Неговата функция е да регулира температурата на водата в системата за подово отопление. Когато температурата надвиши зададената граница, вентилът затваря изхода на охладената течност от тръбопровода. Охладената охлаждаща течност се насочва през байпаса към трипътния вентил, където разрежда топлата вода, подавана към контурите на подовото отопление.

След като температурата на охлаждащата течност в пода се нормализира, двупътният вентил отново освобождава охладената течност.

Свързване чрез термостатичен монтажен комплект

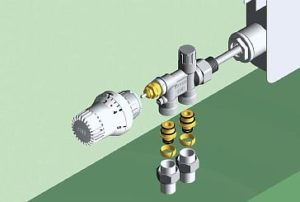

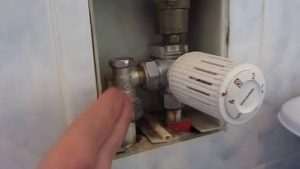

Друг вариант за инсталиране на подово отопление в апартамент е използването на монтажен комплект. Той е предназначен за свързване само на един кръг, който е способен да отоплява малка площ. Тази конфигурация елиминира необходимостта от смесителен блок.

Устройството за термичен монтаж включва:

• ограничител на температурата на охлаждащата течност;
• вентил за регулиране на температурата на въздуха в апартамента;
• вентилационни отвори.

При тази комбинирана система водата постъпва директно в подовите контури, а не през колектор. Охлаждащата течност обаче се подава към тръбопровода с температура 80 градуса по Целзий и се охлажда директно в подовия контур.

С други думи, голямо количество гореща вода постъпва в серпентината, след което термостатичната глава изключва потока на охлаждащата течност. След като тя се охлади във веригата, се подава нова порция.

Този дизайн е лесен за изграждане; монтажният комплект се свързва с радиатора. И тъй като има само един контур, няма нужда да се инсталира помпа, която да принуждава течността да циркулира.

Тази диаграма е подходяща за двутръбна схема; за еднотръбна схема ще е необходимо допълнително да се монтират байпас и балансиращ вентил.

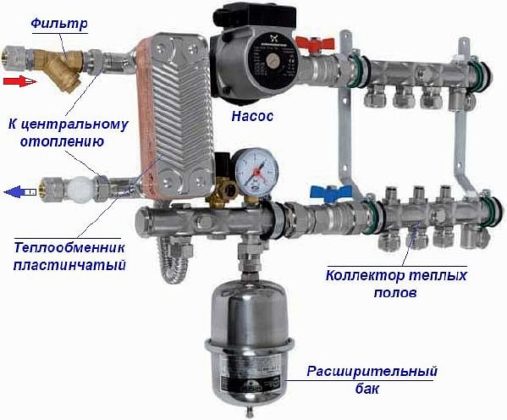

Схема с топлообменник

Топлообменникът е устройство, изработено от медни пластини, което пренася топлинна енергия от охлаждаща течност с висока температура към по-хладна течност.

Производителността на този дизайн е превъзходна, тъй като елиминира недостатъците на предишните дизайни. Това устройство може да се похвали с дълъг експлоатационен живот, тъй като циркулацията на охлаждащата течност е напълно автономна.

Топлината се предава чрез оборудван топлообменник, където се осъществява изолирано движение на водата в подовата серпентина и радиатора.

Монтирането на подово отопление с топлообменник има редица положителни аспекти:

• извършва се автоматично регулиране на температурата на пода;
• топлообменникът е изработен от стомана, така че има дълъг експлоатационен живот;
• няма риск от воден удар;
• хидравличното съпротивление в системата за централно отопление не се променя.

Процесът на свързване се извършва в следната последователност:

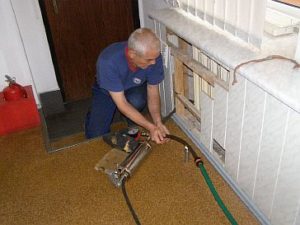

• Топлообменникът е свързан към тръбите за връщане и входящо отопление.

• След това се монтира циркулационната помпа.
• След това тръбите за връщане и вход на топлообменника се свързват към съответните маркучи на подовия кръг или групата колектори, ако има няколко контура.

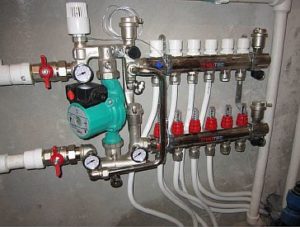

Монтиране на колектора

Колекторът е устройство, отговорно за регулиране на потока на охлаждащата течност и нейната температура. Може да се използва за балансиране на подовите вериги и за обезвъздушаване на системата.

При инсталиране на топъл воден под в селска къща, колекторът е свързан към отделен бойлер, докато в апартамент е свързан към отоплителната система, към захранващите и връщащите тръби на радиатора.

Спирателни вентили се монтират на подаващите и връщащите тръби преди колектора. Те могат да се използват за спиране на системата за подово отопление при ремонти.

За да се отстрани въздухът от тръбопроводите, на колектора е монтиран обезвъздушителен отвор. За да се осигури правилен поток на вода в подовата серпентина, на захранващата тръба на радиатора, преди колекторния възел, е монтирана помпа.

След това единият край на подовия маркуч се свързва към захранващия изход на колекторната група, а другият - към връщащата линия.

Трудности, които могат да възникнат по време на инсталацията

Когато инсталирате хидроничен под в апартамент, може да срещнете редица проблеми:

1. Водата в радиаторите е много гореща (90°C), което не е подходящо за подово отопление. За подово отопление максималната допустима температура е 50°C. Превишаването на тази температура ще повреди системата и покритието.
2. Монтирането на подово отопление без специално разрешение е забранено в жилищните сгради. Неспазването на това ще доведе до глоба.
3. Отоплителната система е свързана чрез асансьор, докато подовото отопление изисква медни тръби, които са скъпи. Освен това, работата с тях изисква специализирано оборудване и помощта на професионални техници, което също е доста скъпо.
4. Монтирането на подово отопление в по-стари сгради е проблематично, тъй като преди това апартаментите са били оборудвани с еднотръбни отоплителни системи. Ако свържете отоплителната система към този тип система, радиаторите на вашите съседи ще бъдат студени, което ще направи невъзможно получаването на разрешение за монтаж на хидравлични подове.

Ето защо, ако решите да инсталирате подово отопление с вода в апартамента си, трябва внимателно да изчислите всичко, да подготвите проектна документация и да получите разрешение.

Първо изстрелване

След завършване на монтажа на подово отопление, извършваме първото пусканеЗа да направите това, тръбопроводът трябва да се промие обилно с вода, като налягането в системата се настрои на максимално ниво. След това водата трябва да се източи и системата да се продуха с компресор.

След това веригата се пълни с работната охлаждаща течност; ако има няколко контура, те се пълнят един по един. По време на този процес целият въздух трябва да бъде напълно отстранен от тръбопровода през обезвъздушителния отвор.

За да се създаде налягане в системата, помпата се включва за кратко. Това насърчава движението на охлаждащата течност, която измества всички останали въздушни джобове. Процесът трябва да се повтаря (добавяне на вода и включване на помпата), докато системата се напълни напълно.

За да стартирате системата за подово отопление, започнете с минимална температура от 20 градуса по Целзий. Увеличавайте температурата с 5 градуса по Целзий всеки ден, докато достигнете работната температура от 40 градуса по Целзий. След това настройте термостата на проектната му настройка.

Съвети за работа

Струва си да се отбележи, че подовото отопление е инертна отоплителна система. Следователно, ще забележите температурни промени в стаята едва след няколко часа настройване.

Експертите препоръчват следното по време на работа:

1. Поддържайте температурата на пода в дневните между 25 и 30 градуса по Целзий. В коридора, банята и по външните стени са допустими температури до 35 градуса по Целзий.
2. Добавянето на фибростъкло или друг пълнител към разтвора ще намали свиването на бетонната замазка. Инструкциите за дозиране са на опаковката.
3. Допълвайте системата с течност своевременно и следете температурата на нагряване.
4. Изберете тръби за подово отопление със същия диаметър като отоплителната система (в захранващата и връщащата линия).
5. Когато използвате двутръбна система, направете дължината на подовия контур не повече от 50 метра.

Моля, обърнете внимание: Подовото отопление практически не изисква допълнителна поддръжка.

Температурата на отоплителния кръг обикновено се регулира ръчно. Възможно е обаче да се инсталира автоматичен контролер, оборудван с контролер и софтуер, който управлява серво задвижването и помпата. Такова устройство е способно самостоятелно да създава комфортен микроклимат въз основа на предварително зададени параметри.

Когато решавате сами да свържете подово отопление към радиатор, експертите препоръчват внимателни изчисления. Освен това, когато избирате система, вземете предвид нейните характеристики, както и всички препоръки, посочени в тази статия, за да можете правилно да инсталирате подово отопление в апартамента си, използвайки радиатор.
