В нашата страна много региони преживяват сурови зими. Поради това радиаторите не са в състояние да създадат комфортна и топла атмосфера в жилищни сгради или частни домове. Решението е да се монтира хидравлично подово отопление в апартамента.
В баня, където често е необходимо допълнително отопление, може да се монтира подово отопление с нагревател за кърпи. Те ще осигурят правилната температура и ще предотвратят отрицателното влияние на влажността върху покритието на помещението.
- Видове връзки за отопляеми сушилни за кърпи
- Схема на свързване на подово отопление към отопляем сушил за кърпи
- Паралелна връзка
- Серийна връзка
- Свързване чрез топлообменник
- Плюсове и минуси на подово отопление с отопляема сушилня за кърпи
- Полагане на тръби за подово отопление
- Проверка на системата
- Характеристики на работа, какви проблеми могат да се срещнат
- Видео материали
Видове връзки за отопляеми сушилни за кърпи

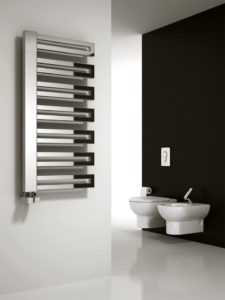

Отоплителният сушилен апарат за кърпи е устройство, предназначено за отопление на баня, въпреки че понякога се монтира и в кухнята. Основната му цел е да суши мокри кърпи, дрехи и др., както и самата стая, като по този начин поддържа оптимална температура.
Отопляемите сушилни за кърпи се предлагат в електрически или хидравлични видове. Хидронните радиатори се използват за захранване на подово отопление и се класифицират според метода на свързване на серпентината:
- от централно отопление;
- от захранването с топла вода.
Ако отопляемият сушилник за кърпи е свързан към централното отопление, тогава, когато започне отоплителният сезон, серпентината се пълни с гореща вода и оттам тя се влива в тръбите за подово отопление, като по този начин затопля повърхността.
Моля, обърнете внимание! Тъй като устройството работи на централно отопление на апартамента, подовото отопление спира да се отоплява в края на отоплителния сезон. То възобновява работата си, когато отоплението се включи отново.
Подовото отопление в банята ще функционира по-ефективно, ако серпентината е свързана към захранването с топла вода. Подът ще се отоплява почти постоянно, освен когато топлата вода е изключена или когато ръчно изключите захранването.

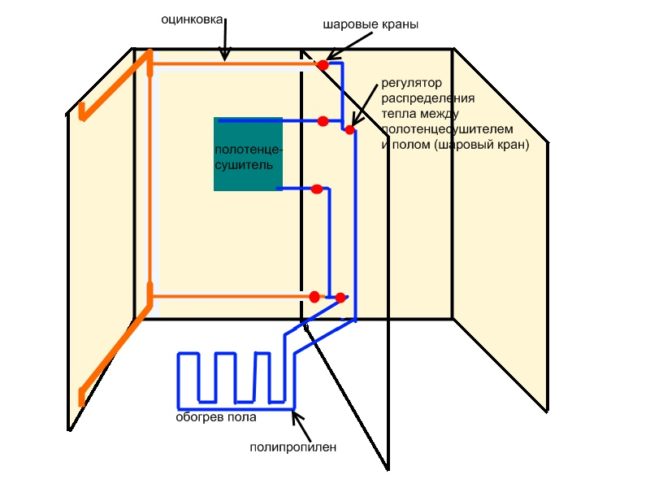

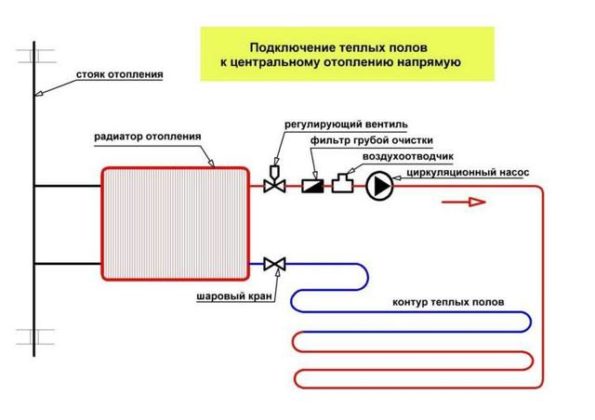

Схема на свързване на подово отопление към отопляем сушил за кърпи

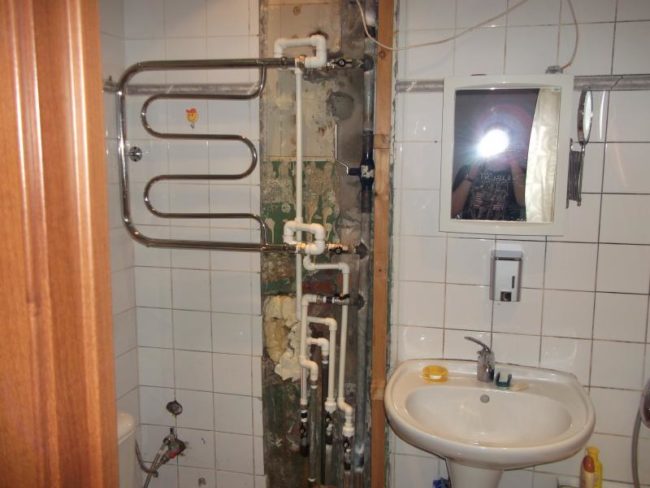

Процесът на инсталиране на подово отопление зависи от схемата на свързване на отопляемата сушилня за кърпи в апартамента.
Когато сушилнята се захранва от отоплителната система, подът се нагрява само през отоплителния сезон. Също така е важно да се отбележи, че температурата на охлаждащата течност в радиатора няма да съответства на температурата, необходима за правилното функциониране на подовото отопление с водна основа. Максималната температура за пода е 45 градуса по Целзий, докато водата в радиаторите достига 75 градуса по Целзий. Тази разлика причинява трудности при монтажа, така че експертите не препоръчват тази опция.
Моля, обърнете внимание! Освен това, за да свържете законно подово отопление към нагревател за кърпи в жилищна сграда, трябва да получите разрешителна документация. Това може да повлияе на работата на основната отоплителна система. В случай на малка баня обаче, това практически няма да окаже влияние върху централното отопление на сградата. Без тази документация обаче действията ви ще бъдат незаконни.
Понякога отоплителната серпентина на апартамента е свързана към връщащата линия – най-ефективният метод. Това е по-изгодно, защото охлаждащата течност има подходяща температура.
Ако серпентината е свързана към захранването с топла вода, тогава правилният избор на диаметър на тръбата е от голямо значение.
Има няколко диаграми, които могат да се използват за свързване на подово отопление с вода към отопляем сушил за кърпи:
- паралелен;
- последователен;
- чрез инсталиране на топлообменник.
Когато са свързани паралелно или последователно, към щранга се прилага хидравлично налягане. Инсталираният топлообменник помага за разделянето на подовите и серпентинните контури.
Паралелна връзка
Свързването на подово отопление с водна струя в паралелна система изисква монтиране на тройници на нагревателния сушил за кърпи. Водопроводът се свързва към тези тройници с помощта на спирателни вентили. Системата също така трябва да бъде оборудвана с вентили за регулиране на водния поток.
Недостатъкът на този метод е потенциалът за недостатъчен поток на охлаждаща течност в кръговете на подовото отопление. Това е така, защото тръбопроводът има по-високо хидравлично съпротивление от нагревателя за кърпи.
За да се осигури ефективна циркулация на течността в тръбите, е необходимо да се намали водният поток в сушилнята за кърпи. Това се постига чрез затваряне на входния или изходния вентил на отоплителната система.
Това обаче ще намали потока на охлаждащата течност в щранга. Този проблем може да се реши чрез инсталиране на циркулационна помпа с мощност 50-70 вата. Това ще принуди водата да циркулира, но ще доведе до (незначителни) разходи за електроенергия.
Серийна връзка
Последователният дизайн включва врязване в щранга, което означава, че подовото отопление ще работи заедно със серпентината. Свързването на тръбите трябва да се извърши, когато щрангът е изключен. В точките на прекъсване се монтират възвратен клапан и сферичен кран, а тръбите за подово отопление се свързват към тях.
Основният недостатък на този метод е повишеното хидравлично съпротивление в щранга. Ако диаметърът на щранга е 15–20 мм, този процес е практически незабележим, тъй като веригата е малка и с достатъчно напречно сечение. Ако диаметърът е по-голям от 25 мм, напрежението се увеличава и циркулацията на течността се затруднява.
Затварянето на контролния вентил увеличава съпротивлението. Инсталирането на помпа с този метод не се препоръчва, тъй като капацитетът ѝ е недостатъчен, за да осигури допълнително налягане и само ще възпрепятства процеса.
Свързване чрез топлообменник
Най-оптималният метод за захранване на подово отопление от серпентина в апартамент е инсталирането на устройство, което включва помпа и топлообменник. Течността се влива в главната линия, получавайки топлина от топлообменника, създавайки хидравлична независимост.
Помпата е монтирана на нагревателния сушил за кърпи. Освен това, станцията трябва да бъде оборудвана с байпас. Паралелното свързване може да причини същите недостатъци като директното свързване, като например недостатъчен поток на топла вода.
Този метод е най-скъпият. В крайна сметка, законното свързване изисква задължително инсталиране на топломер в апартамента.
Гледайте подробно видео с описания на трите метода на свързване!
Плюсове и минуси на подово отопление с отопляема сушилня за кърпи
Не се очаква подовото отопление в банята да осигури равномерното нагряване, което бихте очаквали от подобни подове в други помещения. Основната му цел е да направи подовата повърхност по-комфортна и суха и да осигури бързо изсъхване на водните пръски. В противен случай банята ще създаде микроклимат, благоприятстващ развитието на мухъл и плесен.
Преди да обмислите инсталирането на това отоплително устройство в банята си, трябва да претеглите плюсовете и минусите.
Основни предимства:
- Дизайнът не заема място и не се вижда, така че не разваля интериора на стаята;
- Много по-приятно е да стъпите на топъл под след водни процедури;
- Устройството е лесно за инсталиране и безопасно;
- Процесът на поддръжка е прост;
- Системата бързо се изплаща.
Недостатъците включват относително високата цена на монтаж и невъзможността за инсталиране на определени подови материали върху този вид подови настилки. Баните обаче обикновено са облицовани с плочки, което ги прави идеални за подово отопление.
Освен това, в случай на авария, подовото покритие и бетонната замазка ще трябва да бъдат премахнати. Освен това качеството на тази охлаждаща течност е ниско, което води до котлен камък и корозия във веригата.
Това устройство влияе и на отоплението на радиаторите в съседните апартаменти, затова се препоръчва да се монтира двупосочен вентил в тях.

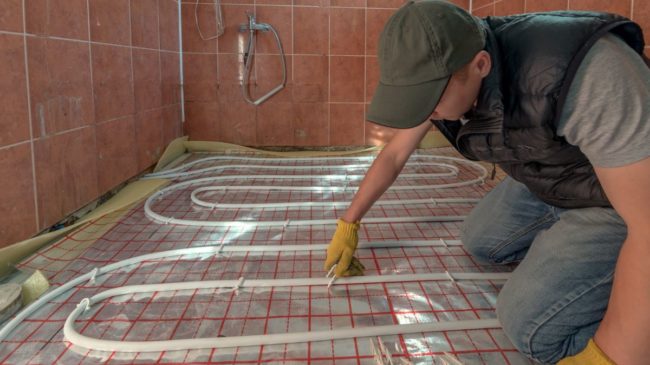

Полагане на тръби за подово отопление
Монтирането на елементи за подово отопление е доста лесно. За този тип система във вана са подходящи елементи с диаметър 16 или 20 мм. Веригата се полага на открито място; няма нужда да се монтира под ваната.
Тръбопроводът може да бъде положен по всякакъв начин: „охлюв“ или „змия“. Тъй като е толкова малък, методът на поставянето му няма да повлияе на ефективността на системата.
Моля, обърнете внимание! Преди полагане на подовата настилка е необходимо да се изготви план, указващ дължината на тръбопровода, неговото разположение, диаметрите на тръбите и местоположението на входните и изходните клапани.
Трябва да започнете с премахване на старото покритие във ваната и почистване на основата, върху която ще се полага хидроизолационният и топлоизолационният материал. За основата е подходящ разпенен полиетилен (пенофол с фолио).
Тъй като има малка дебелина, ще направи "пая" на водния под по-малъкТова е особено важно за банята, тъй като височината на банята често е по-ниска от таваните в останалата част на апартамента. Най-добре е да се монтират тръби, изработени от омрежен полиетилен или металопластик.
Процесът на инсталиране на подово отопление в баня е същият като във всяка друга стая в апартамента:
- Полагането на веригата зависи от материала на тръбата. Ако се използва полипропилен, свързването се осъществява с помощта на специални фитинги. При използване на металопластични тръби, тръбите трябва да бъдат разположени по начин, който минимизира броя на връзките. При монтаж на медни тръби трябва да се използват ъгли, изработени от подобен материал.
- Закрепване на тръби към пода с помощта на скоби.
- Свързването към системата се осъществява с помощта на съединители. Не се допускат резки завои във веригата.
- Армировката е полагане на армираща мрежа, която спомага за увеличаване на здравината на конструкцията.
- Запечатването на периметъра с амортисьорна лента е необходимо, за да се предотврати напукване на бетона, докато изсъхва.
- Изливането на бетонната замазка е най-добре да се извършва с помощта на референтни мерки. Системата трябва да се напълни със студена вода и да се постави под налягане от 2 ампера, когато се полага бетонът. Втвърдяването на бетона ще отнеме от 2 до 4 седмици, през което време повърхността трябва периодично да се навлажнява, за да се предотврати изсъхването ѝ.
Важно! Преди да излеете замазката, не забравяйте да тествате устройството за правилна работа. Ако има някакви проблеми или течове, бетонният слой ще трябва да бъде отстранен.
Проверка на системата
Процесът на тестване включва проверка на главната линия за течове. Това се прави чрез отваряне на клапаните, изпускане на въздух от тръбите и пълнене на веригата с вода. Изпитването под налягане се извършва под повишено налягане. Ако се открият някакви проблеми, те се коригират и процесът се повтаря.
Ако тестът е успешен, замазката може да се излее. След като бетонната повърхност изсъхне, може да започне полагането на плочки.
За ваша информация! Едва след като замазката се втвърди напълно, 3-4 седмици по-късно, и лепилото за плочки изсъхне, системата може да се включи за първи път. Температурата трябва да се повишава постепенно в продължение на няколко дни.
Характеристики на работа, какви проблеми могат да се срещнат
Монтирането на хидравлично подово отопление със серпентина в банята е доста рядко срещано в нашите апартаменти. Тази система обаче набира популярност, така че освен да знаете как правилно да инсталирате подово отопление, е важно да разбирате правилните процедури за работа.
Ключовата характеристика на този дизайн е, че ефективната му работа се влияе от работата на централната отоплителна система. Ако налягането в централната отоплителна система спадне или качеството на охлаждащата течност се влоши, това се отразява на потока на течността във веригата.
Ако серпентината е прекомерно гореща и няма термостат, ще бъде трудно да се постигне оптимална, комфортна температура. Прекалено горещият под може да изсуши малка баня. Монтирането на колектор или сензор за контрол на температурата е решение, но това значително ще увеличи разходите за инсталиране на подово отопление.
Съществува риск от наводняване на апартаментите на съседите отдолу в случай на спешност. Освен това, отстраняването на проблема ще изисква премахване на плочките и бетонната замазка. Това е трудоемка и мръсна работа, която води и до допълнителни разходи.
Можете сами да инсталирате подово отопление в апартамента си с помощта на нагревател за кърпи, но ако не сте сигурни в уменията си, най-добре е да наемете професионалист. Неправилният монтаж ще повлияе на работата на отоплителната система и захранването с топла вода.

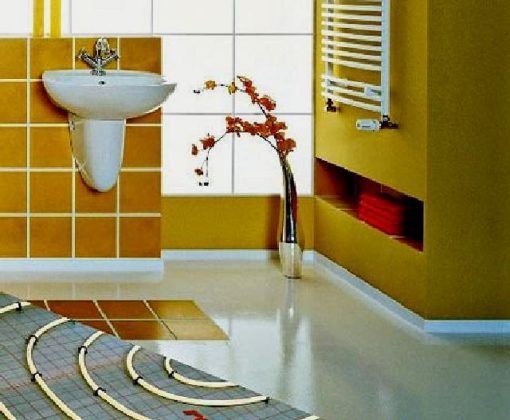

Отопляем воден под в банята от сушилня осигурява допълнителна топлина и комфорт по време на къпане, което е особено важно през зимата.
