Пайът за подово отопление и неговата структура върху различни видове основи

Днес много хора избират подово отопление за отопление на домовете си, въпреки значителните разходи за монтаж. В крайна сметка инвестицията се изплаща, когато системата се използва.

Колко ефективно ще работи нагревателното устройство зависи от редица фактори, като основният е правилното поставяне на тортата с нагряване. Пайът е слоевете, които изграждат отоплителната система.

Характеристики на системата за подово отопление, нейните слоеве и тяхната дебелина

Подовото отопление се състои от специални материали, положени в определена последователност. Тази структура се нарича още „слоева торта“ с нагревателни елементи (водопроводни тръби или кабели) вътре.

Основната задача на пая:

• намаляване на загубите на топлина;
• предпазват нагревателните елементи от проникване на влага;
• насочване на топлината в желаната посока;
• осигуряват звукоизолация;
• предпазват отоплителната система от негативните въздействия на околната среда.

Монтаж на пай върху бетонна замазка

Системата за подово отопление върху бетонни плочи, независимо дали е водна или електрическа, изглежда така:

• бетонна основа - това може да бъде бетонна основа или монолитни бетонни плочи;
• хидроизолация - обикновено полиетиленово фолио;
• изолация с отразяваща повърхност - пенополистирол, коркова подложка и др.;
• подсилена мрежа;
• тръби или кабели на отоплителната система;
• бетонна замазка;
• подово покритие.

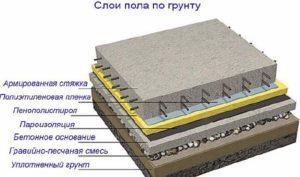

На земята

Монтаж на пая върху водната основа, или друг вид под, е разрешен при наличие на рохкава почва и ниво на подпочвените води най-малко 5 метра над повърхността. Този дизайн се различава от бетонен подов пай, тъй като изисква допълнително стъпало.

Същността е следната:

• повърхността се почиства и изравнява;
• изсипва се пясък (5 см), който се уплътнява и леко се полива;
• следващият слой от подовия пай с топъл под, с дебелина 7-8 см, е чакъл или експандирана глина, той също е уплътнен;
• Следва хидроизолацията, която е подсилена с мрежа;
• след това се излива груба замазка (10 см);
• след това се полага слой хидроизолация и изолация от експандиран полистирол, дебелината му зависи от условията на самото помещение (5-15 см).

Впоследствие процесът на инсталиране на подово отопление върху земята не се различава от полагането на пай върху бетонни плочи: армирана мрежа, нагревателни елементи, изливане на замазка или подложка и подови настилки.

Прочетете също:

Опции за подготовка на основи за подово отопление: суха и полусуха замазка, върху земята, метод на наслагване и в бетонна основа

Видове подово отопление - кой да изберете, плюсове и минуси, характеристики

Върху дървена основа

Ако основата за отоплителната система е дървено покритие, тогава принципът на монтиране на пая е същият като върху бетонни плочи.

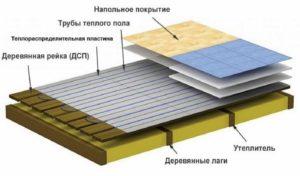

Съществува и втори метод, който се различава по технология: използване на дървени греди. В този случай шперплатът се полага като основа за пай. Върху него се поставят греди, а върху тях се полага хидроизолационна мембрана.

Между гредите се полагат изолационни плоскости с дебелина 10 см. Правят се канали за монтирането на нагревателните елементи (тръби или кабели). При монтаж на воден пай първо в каналите се поставя отразяваща плоча или фолио и едва след това се монтират тръбите.

Има и друг вариант - вариант за подова настилка, когато върху изолацията, положена в гредите, се полагат листове от ПДЧ, оборудвани с канали за тръби.

Друг метод е методът с летви, при който те се заковават към основа. Разстоянието между тях трябва да съответства на размера на нагревателните елементи.

За ваша информация! Бетонната замазка в пая с трупи, когато се използва методът на летва или под за монтаж на конструкцията с отопление, не се излива.

Тънка основа от шперплат се използва като основа за финалния под. След това декоративното покритие се монтира върху този шперплат. Ако планирате да монтирате ламиниран паркет, можете да пропуснете шперплата и да го поставите директно върху водопроводните тръби, тъй като всеки от изброените по-горе профили може да издържи на това натоварване.

Върху суха замазка

Сухата замазка е насипен материал, върху който се полага гипсокартон или шперплат. Инструкциите за полагане на суха замазка под подово отопление са следните:

• амортисьорната лента се разточва по периметъра на помещението;
• пясък или натрошен камък се разпръскват по пода и се изравняват;
• алуминиеви плочи са разположени по контура на тръбите;
• Отгоре се полага суха замазка - два листа гипсокартон, върху които се монтира подовото покритие.

Професионалистите съветват използването на експандирана глина, тя е най-добрият топлоизолатор.

Каква е най-добрата основа за подово отопление?

Почти всеки вид подово отопление може да се монтира на всякаква повърхност. В градски апартаменти с бетонни подови плочи, върху тях може да се монтира всякакъв вид подово отопление: електрическо, инфрачервено или хидравлично, въпреки че последното се препоръчва само за приземните етажи на високи сгради.

В частен дом подовата настилка обикновено се монтира върху дървена основа. Върху нея може да се монтира всякакъв вид подова настилка. Инфрачервената подова настилка обаче е за предпочитане поради пожаробезопасността си и лесния монтаж. Прочетете статията, за да научите как да я монтирате. монтаж на водно и електрическо подово отопление на дървени подове в частна къща.

Ако използвате кабелна система, ще трябва да се погрижите допълнително за безопасността, включително да монтирате метални пластини там, където са прекарани кабелите. Когато инсталирате хидравлично подово отопление върху дървена основа, уверете се, че подът може да издържи тежката конструкция.

При строежа на нов дом идеалното решение би било подово отопление на земята, било то водно или кабелно, което би се инсталирало паралелно със строителството на сградата.

ЗАКЛЮЧЕНИЕ! В обобщение, може да се каже, че най-лесният и бърз начин за инсталиране на пай с инфрачервени рогозки е да се постави върху бетонна или дървена основа.

Водните или кабелните системи с бетонни замазки са по-скъпи и отнемат повече време за монтаж, но този вариант се счита за по-ефективен и затова е популярен. Монтирането на подово отопление върху суха замазка също е прост и евтин метод и е подходящ за всяка система.

Пай с подово отопление с вода

Нека разгледаме последователността на работа по монтаж на подово отопление с вода върху монолитни бетонни плочи:

1. Подготовката на основата и изравняването на повърхността включват почистване на отпадъци и оценка на състоянието на плочите. Системата за хидравлично подово отопление позволява неравности до половин сантиметър. В противен случай повърхността трябва да се изравни. Това може да се постигне с помощта на тънка бетонна замазка.
2. Хидроизолация: Полага се материал за защита от проникване на влага. Това може да бъде стандартно полиетиленово фолио с дебелина 100-150 микрона, за предпочитане положено на два слоя. Фолиото покрива цялата повърхност и трябва да се простира нагоре по стените до планираната височина на бъдещата замазка. Лентите се полагат с припокриване от 10 см и се запечатват с лепяща лента.

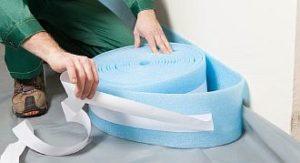

3. Полагане на амортисьорната лента – тя се полага по цялата повърхност, на съединението на стената и пода. След изливане на замазката, лентата трябва да е с 2 см по-висока от замазката. Тя може да бъде самозалепваща се или закрепена с обков. Целта е да се компенсира термичното разширение на бетона; в противен случай топлината ще доведе до напукване на замазката.

• Топлоизолацията е необходима, за да се предотврати загубата на топлина.EPS, коркова подложка или EPPL са подходящи като изолация, с плътност най-малко 30–35 kg/m³. EPS с шипове, които улесняват полагането на отоплителни тръби между тях, е отлична подложка. Струва си да се отбележи, че за хидравлично подово отопление дебелината на изолацията трябва да бъде най-малко 50 mm. Освен това, базалтовата вата не е подходяща като топлоизолация поради хигроскопичните си свойства.

За ваша информация! При избора на базалтова вата за водна система е от съществено значение да се монтира пароизолационен материал.

За подово отопление с вода, дебелината на стандартен тип EPS се определя в зависимост от характеристиките на основата:

• ако основната повърхност е разположена над топъл сутерен (не по-малко от +18°C) или на втория етаж или по-високо, тогава дебелината на основата е 3 см;
• ако температурата под основата е от 10 до 17°C - 5 см;
• при температури от 0 до 10°C - 7 см;
• над студена стая - 10 см.

Когато използвате изолация без отразяващ слой, ще е необходимо допълнително да положите алуминиево фолио.

• Монтаж на армираща мрежа – тя се полага по цялата повърхност на помещението. Тя укрепва цялата подова конструкция и ще се използва и за закрепване на отоплителните елементи (тръби) с помощта на пластмасови скоби.

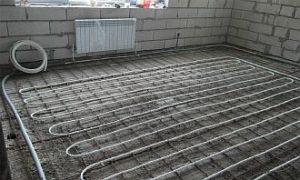

• Монтаж на отоплителна система: Тръбите за подово отопление с водно отопление се полагат съгласно планирания модел: серпентинен модел, модел „охлюв“. При закрепване на нагревателния елемент към мрежата е необходимо да се остави празнина, в противен случай подът или тръбата могат да се напукат при нагряване.

Максималната дължина на контура трябва да бъде 90 метра. Ако площта е по-голяма, трябва да се създадат няколко отделни контура.

След инсталирането на отоплителната система е важно да се тества устройството. Това включва проверка за правилна работа и за течове от тръбите.

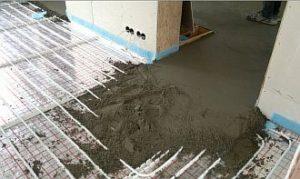

• Подготовката на основата за декоративното покритие на подовото отопление включва изливане на бетонна замазка, чиято дебелина варира от 3 до 7 см. Тя трябва да изсъхне един месец преди полагане на подовата настилка. Като заместител може да се използва шперплат или разпенен полиетилен.

• Монтаж на подови настилки - това може да бъде линолеум, плочки, ламинат.

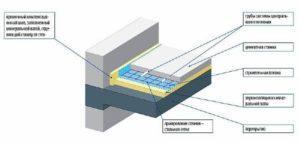

Ето как изглежда пай с отопляем воден под, монтиран върху монолитна бетонна плоча.

Монтаж на електрически подов пай

Процесът на инсталиране на електрическа кабелна система за подово отопление е почти същият като при хидравлична система. Инсталирането на инфрачервена система обаче е много по-лесно и по-бързо.

Върху основата се полага разпенен полиетилен със слой фолио. Отразяващата повърхност трябва да е обърната нагоре. Върху нея се поставят инфрачервени отоплителни рогозки и се закрепват с лепяща лента.

След това се полага хидроизолационен слой, който може да бъде полиетилен. Полиетиленовото фолио може да служи и като подложка за подови настилки (ламинат, паркет).

За ваша информация! Инфрачервените рогозки не трябва да се монтират под мебели. Независимо от избрания вид подово отопление и основата, върху която ще бъде инсталирана системата, правилно проектираната система трябва да включва хидроизолация, топлоизолация и отразяващ слой. Това ще гарантира ефективната работа на системата и дълготрайността ѝ.
