Основната цел при изграждането на всеки дом е да се създаде топлина и уютна атмосфера в жилищното пространство. Отлично решение за частни домове за постигане на комфортна среда е инсталирането на подово отопление на земята. Освен това, то предлага икономии, тъй като може да се свърже с пещ.
Партерът е подова конструкция, положена в лентов фундамент. Той няма носещи елементи като колони или стени. Партерът не е положен върху фундаментна плоча и е здраво свързан с фундамента. свойства на почвата и подпочвени води, чието ниво на потока трябва да се вземе предвид (поне на 5 метра от повърхността).
Уникалната характеристика на тези видове подове е, че тази система може да се инсталира само по време на строителството и само на партерния етаж. Монтажът на този тип отопление не е възможен по време на ремонти, след като сградата вече е в експлоатация.
- Монтаж на подово отопление с вода на земята
- Инструменти и определяне на количеството материал
- Измерване на нивото на фундамента
- Приготвяне на кората за пай
- Избор и монтаж на хидро- и топлоизолационни слоеве
- Изливаме грубата замазка и определяме нейната дебелина
- Избираме вида на валцуваните тръби и извършваме техния монтаж
- Монтаж, пропорции и стъпка на примката
- Изпитване на подово отопление с налягане
- Изливане на цименто-пясъчна замазка
- Характеристики на проектирането на системи за подово отопление с високи нива на подпочвените води
- Често срещани грешки при инсталиране на подово отопление на земята
- Видео инструкции
Монтаж на подово отопление с вода на земята
Процесът на монтаж на хидравлична система за подово отопление зависи от почвените условия. Тя трябва да има определени характеристики и да отговаря на следните стандарти:
- Нивото на подпочвените води не е по-високо от 5-6 метра от повърхността.
- Прекалено рохкавата и ефирна почва е противопоказана; такава конструкция не може да се изгради върху песъчлива почва или чернозем.
- Правилното изчисление на натоварването е важно.
При планиране на отопление в частен дом на земята, подготвителната работа се извършва на два етапа, тъй като е възможно свиване:
- груба бетонна замазка;
- останалите слоеве на пая с топъл под.
Това правило не трябва да се пренебрегва, тъй като движението на почвата се случва дори когато е уплътнена, което може да създаде проблеми и да доведе до пукнатини. Бетонът ще укрепи основата и ще подобри нейното качество, което ще улесни инсталирането на водопроводни или електрически системи.
Подовото отопление не докосва основите или стените на сградата; то е положено върху собствена основа.
В крайна сметка, дизайнът на подово отопление с вода е насочен към:
- създаване на надеждна топлоизолация в помещението;
- защита от подпочвени води;
- елиминиране на външен шум;
- задържане на водни пари;
- Осигуряване на комфорта на живущите.
Този вид отопление може, служат като основен източник на топлина в помещението, тъй като ефективността му е сравнима със стандартното отопление.
Освен това е по-естетически приятен, защото е скрит под подовото покритие, което не може да се каже за радиатори и други отоплителни елементи.
Каним ви да прочетете статията - Как да инсталирате хидравлично и електрическо подово отопление в гараж със собствените си ръце.
Инструменти и определяне на количеството материал
Когато започвате да инсталирате подово отопление, е необходимо да подготвите не само материала, но и инструментите, които ще се използват по време на работата.
Трябва да се запасите със следните компоненти, без които е невъзможно да се извърши цялата работа:
- едър пясък и натрошен камък;
- топлоизолация със слой алуминиево фолио;
- подсилени тръби;
- крепежни елементи: дъги, предназначени за огъване на нагревателни елементи, фиксиращи устройства;
- амортисьорна лента;
- подсилена мрежа или влакна;
- коректор и разпределителен шкаф;
- саморазливна смес или материали за производство на циментов състав.
Размерът и стъпката на тръбите трябва да се определят за всяка стая поотделно. Това може да се направи с помощта на специализиран софтуер или чрез наемане на професионалисти.
Ако решите сами да изчислите мощността, трябва да се отнесете сериозно към тази процедура, тъй като грешките ще доведат до намаляване на ефективността на системата.
За изчисленията са ни необходими следните параметри:
- Размер на стаята.
- Материалът, от който са направени стените.
- Вид изолация.
- Вид настилка.
- Материалът на тръбите и техният диаметър.
- Капацитет на котела.
Познавайки тези индикатори, можете да определите необходимата дължина на тръбата.
Измерване на нивото на фундамента
Нивелирането се настройва преди започване на работата. Това е необходимо, за да се разбере позицията на подовото отопление спрямо слоевете. Когато го настройвате, използвайте височините на пода в другите помещения като ориентир.
За да се изчисли необходимият материал, трябва да се вземат измервания, започвайки от вратата. Нивото на готовия под се определя с помощта на опънат шнур, закрепен с пирони. След това, с помощта на измервателно устройство, се определя размерът на всеки слой от пая; препоръчително е да се маркира всеки слой.
Многослойната структура на пода изглежда така:
- облицовка;
- съединител;
- хидро- и топлоизолация;
- подплата;
- грундиране.

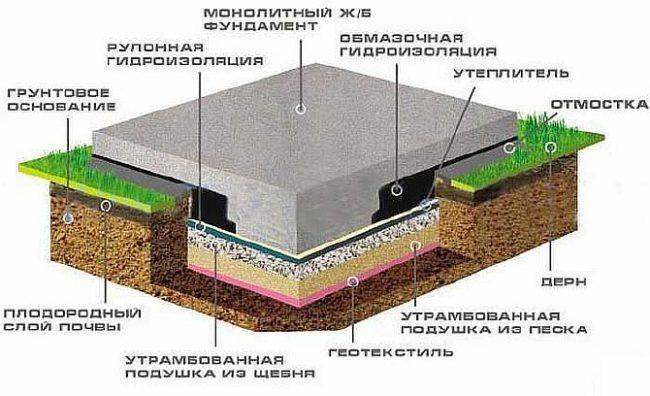

Приготвяне на кората за пай
Полагането на под върху земята трябва да започне с подготовка на почвата. Наличието на подпочвени води и тяхната дълбочина са от решаващо значение, тъй като това влияе върху риска от наводняване на основите. Най-добре е да се монтира дренаж, за да се отведе водата далеч от конструкцията.
Работата трябва да започне с премахване на слой почва на 30–35 см под повърхността на бъдещия завършен под. Това е задължително.
Ако растителните остатъци, намиращи се в горния почвен слой, не бъдат отстранени, те ще се разложат и ще отделят неприятна миризма. Освен това, горният почвен слой е рохкав, което също може да създаде проблеми в бъдеще.

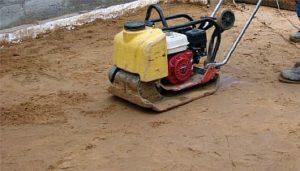

След отстраняване на всички отломки и камъни, почвата се уплътнява и изравнява.
След това по целия периметър се изсипва пясък, който също се уплътнява добре чрез добавяне на течност и се изравнява с нивелир.
Ако няма значителни подпочвени води, върху този слой се полага постелен материал. В противен случай той се заменя с геотекстил, който ще предотврати проникването на влага по-нагоре.
Следващият слой е трошен камък, който има ниска топлопроводимост. Размерът на частиците трябва да е малък или среден. Уплътняването трябва да е старателно, създавайки практически монолитна структура.
След това се излива слой циментова смес, която служи и като допълнителна изолация. Тя трябва да е с дебелина 4-5 см; за да се предотврати разтичането на сместа, е необходимо да се защити с летви.
Оставете сместа да се втвърди, като я овлажнявате периодично. Тази замазка може да бъде заменена с алтернативен вариант – профилирани мембрани – което значително ще съкрати времето за монтаж на пода.
Избор и монтаж на хидро- и топлоизолационни слоеве
Според технологията за инсталиране на подово отопление на земята изисква се монтаж на хидро- и топлоизолация на основата.
- За хидроизолация е подходящо дебело полиетиленово фолио, положено с припокриване. То е евтино и качеството съответства на цената. По-практичен вариант биха били поливинилхлоридните фракции или битумът с добавен полиестер.
Важно е да знаете! Хидроизолацията се полага с припокриване върху стените; излишъкът може лесно да се отстрани с остър нож в края на работата.
- Изолационният слой ще елиминира риска от замръзване и загуба на топлина. Функцията на подовото отопление е да блокира загубата на топлина и да я насочва нагоре, за да затопли помещението. Повече подробности За информация относно структурата на пая вижте тази статия..
Характеристиките на висококачествената топлоизолация включват ниска топлопроводимост, добра степен на якост и способност за поддържане на ключови параметри при висока влажност.
В момента се предлагат доста такива продукти. Въпреки това, експандираният полистирол се счита за най-подходящ. Той се произвежда в няколко вида:
- чист - трябва да бъде покрит с полиетилен;
- с алуминиево покритие, покрито с фолио - лесен за монтаж и изисква специални крепежни елементи;
- екструдиран - не се изисква покритие.
Топлоизолационните листове се полагат един до друг, а шевовете се закрепват с тиксо.

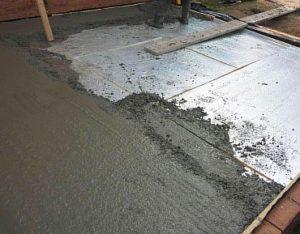

Изливаме грубата замазка и определяме нейната дебелина
За да се осигури трайна система за подово отопление, е необходима груба замазка. Преди изливане се препоръчва повърхността да се раздели с летви, разположени на разстояние 1 метър една от друга. Този метод позволява изливането на разтвора на ленти.
Процесът започва с полагане на 1 м² армировъчна мрежа с дебелина 3 см в центъра на помещението и запечатване на фугите на пода и стените с демпферна лента. Най-добре е да се използва бетон клас M100 или M200. Изсипвайте цимента от далечния ъгъл на помещението, към вратата, с дебелина от 50 до 100 мм.
След като сместа леко изсъхне, отстранете летвите и запълнете празнините с хоросан. Покрийте замазката с пластмасово фолио и я поддържайте влажна, докато се втвърди напълно. След това почистете праха и грундирайте.
Възможно е също така да се използва суха замазка, която набира популярност днес, тъй като няма работа с бетон, като по този начин процесът става по-бърз.
Избираме вида на валцуваните тръби и извършваме техния монтаж
Преди да проектирате подово отопление, трябва да решите материала за валцуваните тръби. Приемливите материали включват метал-пластмаса, полиетилен, поцинковани или медни. Най-популярните материали са метал-пластмаса и полимер.
Качеството на конструкцията зависи от здравината на материала и целостта на веригата. Тръбите не трябва да се полагат върху повърхности с наклони или неравности по-големи от 5 мм.

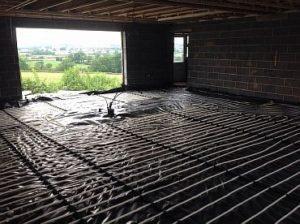

Монтаж, пропорции и стъпка на примката
Монтажът на подово отопление на земята трябва да се извърши съгласно предварително изготвен план за монтаж. Ако помещението не е правоъгълно, трябва да се създаде диаграма, като се използват отделни правоъгълници, всеки със собствен контур.
Във всяка секция, като се вземе предвид предназначението на зоната и желаното ниво на нагряване, веригата може да бъде разположена във формата на змия или охлюв.
Когато извършвате работа, трябва да спазвате определени правила:
- За да се предотврати прегряване на конструкцията, тръбите трябва да бъдат правилно разположени по повърхността. Те се поставят по-гъсто по периметъра, с по-широко разположен контур в центъра. Разстоянието от стените трябва да бъде приблизително 15 см.
- Разстоянието между нагревателните елементи, независимо от метода на монтаж, трябва да бъде 0,3 метра.
- В местата на фугите на плочите и таваните, валцуваните тръбни продукти трябва да бъдат разделени с метална втулка.
- Размерът на веригата не трябва да надвишава 100 метра, тъй като това ще намали нивото на топлопреминаване.
Контурът може да бъде положен по един от два начина:
- бифиларен (спирален) - характеризира се с равномерно нагряване, процесът не е сложен, тъй като ъгълът на огъване е 90 градуса;
- меандър (зигзаг) - охлаждащата течност се охлажда, докато преминава през главната линия, като по този начин подовото отопление става неравномерно.
Системата се закрепва към бетонната основа през долния слой изолация с помощта на дюбели. Всеки клон на тръбопровода, независимо от избраната схема на свързване, трябва да завършва в разпределителния шкаф.
Краищата на тръбопровода се свързват към коректора чрез кримпване или запояване. Всеки клон трябва да бъде оборудван със спирателни кранове, а на захранващите секции трябва да се монтират сферични кранове. Освен това е препоръчително да се изолират тръбите, излизащи в съседното помещение.
Изпитване на подово отопление с налягане
Преди изливането на финалната замазка е необходимо да се извърши изпитване под налягане. Тръбите, които ще бъдат свързани към коректора, трябва да са без въздух. За целта въздухът се отстранява през дренажните клапани. Важно е в този момент вентилационните отвори да са затворени.
Изпитването на метални изделия се извършва със студена вода, а тестването на пластмасови изделия се извършва с двойно увеличение на налягането в тръбопровода.
Този процес се повтаря два пъти, за да се открие разликата в налягането. Ако тя не е значителна, системата работи; остава само да се провери за течове във веригата.
Изливане на цименто-пясъчна замазка
Сместа за замазка се приготвя от 1 част цимент и 3 части пясък. На 1 кг смес са необходими 200 грама течност. За да се увеличи здравината на конструкцията, се добавя 1 грам полимерни влакна.
Изливането на подово отопление е подобно на полагането на фундамент. Препоръчва се армирана замазка с дебелина 8 см. Важно е да се отбележи, че подовото отопление може да се използва едва след един месец, тъй като това време е необходимо за втвърдяване на замазката. Освен това, едва тогава трябва да започнете да полагате финалното покритие.

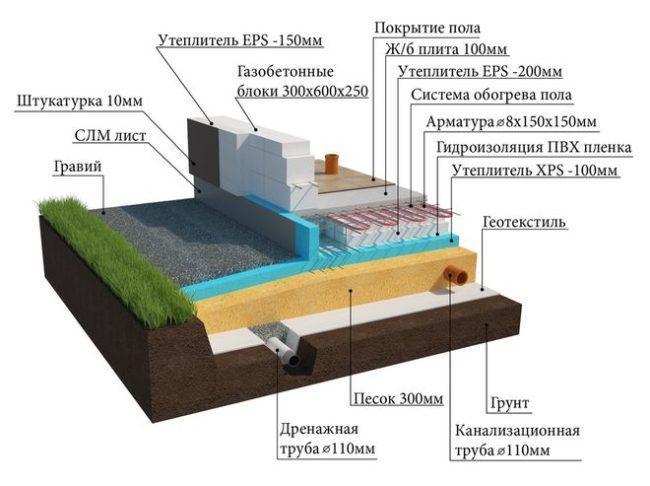

Характеристики на проектирането на системи за подово отопление с високи нива на подпочвените води
Ако подпочвените води са разположени близо до слоя на подовото отопление, трябва да се внимава за отводняването им - монтирайте дренаж на 30 см под нивото на пода.
Дъното се запълва с речен пясък или почва, смесена с натрошен камък. Изсипва се на слоеве от 10 см и се навлажнява с вода. Обикновено са достатъчни три слоя, върху които се полага геоложка тъкан.
След това е необходимо да изградите основа, използвайки битумна мастика или друг хидроизолационен материал, и да монтирате полистиролни плоскости за топлоизолация. Последващото инсталиране на хидравлично подово отопление не се различава от стандартното инсталиране.
Често срещани грешки при инсталиране на подово отопление на земята
Според експертен анализ, основната грешка, допускана при инсталиране на подово отопление върху земята, е нарушение на технологията - липса на разширителни фуги в плочата, лошо уплътняване на засипката и неправилно поставена хидроизолация.
Подовото отопление, инсталирано на земята в частен дом, е сложна инсталация и инсталирането му изисква внимателно обмисляне. Избирайки тази опция обаче, вие ще създадете условия за комфортен дом от самото начало.
