Схеми за отопление с подово отопление и радиатори в частен дом

Асортиментът от отоплителни системи за създаване на благоприятен микроклимат в дома в момента е огромен.

Преди това, за отопление на помещения, главно Радиатори - научете как да ги инсталирате самиВ днешно време повечето собственици на частни жилища предпочитат подово отопление. Използването само на подово отопление обаче не винаги създава комфортни условия в апартамента. Поради това специалистите все по-често препоръчват комбинирана отоплителна система за частни домове – такава с радиатори и подово отопление.

Нашата статия ще бъде полезна за тези, които строят собствен дом и планират да инсталират комбинирана отоплителна система.

Ще научите как да комбинирате радиаторно отопление и подово отопление, какви предимства предлага тази система пред конвенционалните радиатори, как да проектирате система въз основа на изчисленията и как да я инсталирате сами.

Каним ви да прочетете статията - Кои отоплителни радиатори са най-подходящи за инсталиране в апартамент?, критерии за подбор и ТОП производствени компании.

Норми и ограничения

Подовото отопление е нискотемпературна отоплителна система. Според действащите стандарти, максималната температура на охлаждащата течност трябва да бъде 55 градуса по Целзий. По време на работа стандартното отопление обикновено варира от 35 до 45 градуса по Целзий, като подовото отопление достига от 26 до 31 градуса по Целзий. Стандартите варират за различните помещения:

• за спалня, кухня, хол - +26;
• за баня, тоалетна, коридор — +31.

Помпа циркулира течността през подовите тръби. Тя ви позволява също да регулирате нивото на отопление в помещението. Помпата трябва да се избира въз основа на дебита на водата. Максимално допустимият дебит за хидравлични подове е 0,6 м/с.

Разликата между нагряването на водата на захранването и изхода не трябва да бъде в рамките на 10 градуса.

Характеристики на комбинираната система

Комбинираната отоплителна система включва радиатори, които са високотемпературни източници, и нискотемпературни - подово отопление.

Има два начина за свързване на подово отопление с вода в смесена система:

1. Свързването на отоплителната система към съществуващ котел намалява разходите за оборудване и времето за монтаж. Недостатъкът на този дизайн е, че не може да работи самостоятелно. Това увеличава консумацията на енергия и намалява ефективността на пода.
2. Монтирането на отделна система за подово отопление значително увеличава разходите за монтаж. Тази система обаче има предимството, че е самодостатъчна и не разчита на радиатори. Това е удобно, когато радиаторното отопление вече не функционира.

Има няколко препоръки, които трябва да се вземат предвид, когато се взема решение за инсталиране на комбинирана отоплителна система в частен дом:

1. Задайте температурните настройки отделно за радиатори и подово отопление. Тъй като радиаторите изискват съответно приблизително 70°C (158°F) и 55°C (158°F) на входящата и изходящата вода, докато подовото отопление изисква 40°C (104°F) и 30°C (86°F), котлите не са в състояние да се справят с тази задача самостоятелно.
2. Използвайте специализирани компоненти за настройка на отоплението. Помпено-смесителните агрегати и спирателните вентили ще намалят разходите и ще позволят правилно свързване на системата към резервоара, където се нагрява водата.
3. Регулирайте комбинираната система, като използвате специализирано и правилно инсталирано техническо оборудване. Например, смесителен блок с термостатична глава регулира нивото на нагряване на водата, докато термостат контролира нивото на нагряване на всяка стая поотделно.

Когато инсталирате хидравлично подово отопление, няма смисъл да го ограничавате само до банята и тоалетната. По-добре е да инсталирате такава система, където е възможно, тъй като увеличаването на площта ѝ не оказва съществено влияние върху разходите за монтаж и експлоатация.

Прочетете също:

Гребен за подово отопление: монтаж и настройка, самостоятелно производство

Направи си сам система за подово отопление с вода – проектиране и поетапно инсталиране

Във всеки случай ще са необходими смесителен блок и устройство, което осигурява циркулация на течността. И дали колекторният възел е еднотръбно, двутръбно или повече, няма значение.

Цената на замазката също няма да се промени, дори ако подът е монтиран само в едната част на стаята; бетонният разтвор ще трябва да се излее върху цялата площ.

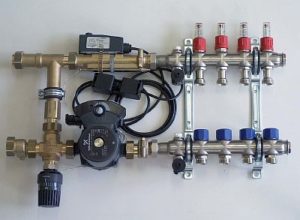

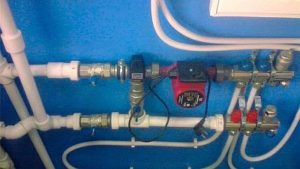

Помпено-смесителен агрегат

Комбинирана отоплителна система в частен дом може да се изгради с помощта на помпено-смесителна единица. Тази конструкция е по-ефективна, но по-скъпа от трипътния вентил, въпреки че принципът на действие е същият.

Охладената вода от връщащата тръба разрежда горещата охлаждаща течност, а наличието на балансиращи клапани позволява това да се направи в необходимите пропорции.

Този уред се предлага в различни конфигурации, в зависимост от предназначението и цената на оборудването. Стандартният уред включва:

• термостатичен вентил;
• сензор за потапяне на температура;
• балансиращ вентил с пружинен заключващ вентил;
• циркулационна помпа;
• потапящ се термометър;
• резбована втулка;
• байпасен и спирателен вентил;
• дренажен и сферичен кран;
• вентилационен отвор;
• байпасен клапан.

Диаграми и инструкции за монтаж на един котел

Най-лесният и рентабилен начин за изграждане на комбинирана отоплителна система в частен дом е с радиатор и подово отопление от един котел. След това всички компоненти и циркулационната помпа се монтират от котела.

Някои стенни бойлери имат вградена помпа. Ако използвате подов модел, ще трябва да я инсталирате отделно.

При директно свързване към газов уред (това е моделът, който експертите препоръчват да се инсталира при инсталиране на комбинирана отоплителна система в частни домове), се препоръчва резервоар за кондензат. Инсталирането на конвенционален газов котел бързо ще доведе до повреда на топлообменника.

Газовото оборудване трябва да се монтира в помещения с височина на таваните най-малко 2 метра. Необходима е вентилация.

Ако се използва модел на твърдо гориво, трябва да се монтира буферен резервоар, за да се свърже с подово отопление. Неговата функция е да ограничава температурата, тъй като е трудно да се регулира директно температурата.

Принципът на действие на комбинирана отоплителна система – подово отопление и радиатор от един котел – е следният. Загрятата вода се насочва към смесителния възел, където се сблъсква с предпазен клапан. Клапанът отчита температурата на водата и ако тя надвиши необходимото ниво, той се отваря, смесвайки топлата и студената вода до желаната температура.

След това водата се разпределя през тръбопроводите на пода и радиаторите. След като премине през целия тръбопровод, тя се връща към топлогенератора за нагряване.

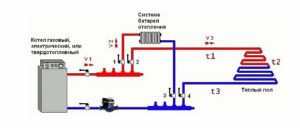

Схемата за свързване на подово отопление и радиатори от един котел включва следните елементи:

• котел с разширителен резервоар - загрява охлаждащата течност;
• хидравлична стрелка - разпределителна система под формата на тръба с четири клона, през които се движи водата;
• радиатор и подова помпа - те осигуряват подаване на течност към колекторния блок;

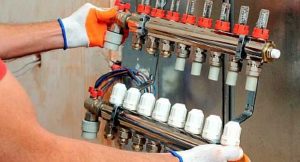

• колектор - подовите контури са свързани към неговите изходи и се подава топла вода;
• смесителен блок - където се разрежда охлаждащата течност за TP;
• термостат - глава, която отваря или затваря потока на вода в кръговете.

Монтаж на системата

След изграждане на подовия "пай" След като основата е нивелирана, хидроизолацията и топлоизолацията са поставени и нагревателните елементи са монтирани, можем да преминем към монтажа и свързването на комбинираната отоплителна система (подово отопление и радиатори) от един котел. Нека разгледаме това стъпка по стъпка:

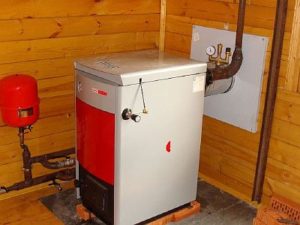

• Котелът е монтиран и тръбите му са свързани. (В частен дом често се инсталира в отделна сграда.) Стаята трябва да има комин и въздухозаборник.

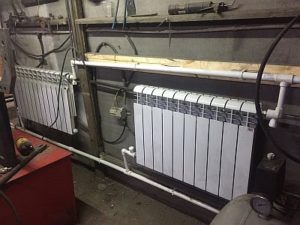

• Тръбите от радиаторите са свързани към бойлера, а между тях е монтирана помпа.

• Подовите кръгове са свързани чрез устройство, което разрежда водата до необходимата температура. Това се постига с помощта на смесителен блок и 2- или 3-пътен вентил, които са прикрепени към захранващата тръба.

• Монтирана е циркулационна помпа.

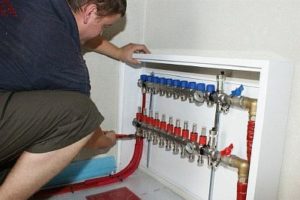

• Контурите на пода са свързани чрез гребен към източника на топла вода, който е охлаждащата течност и ще отоплява помещението.

Схеми със смесителен вентил

В частните домове експертите препоръчват да се избере комбинирана отоплителна система със смесителен вентил, който може да бъде 2- или 3-пътен.

Смесителен вентил

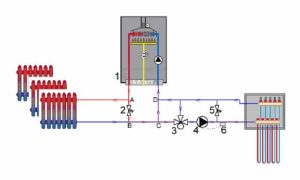

С 3-пътен смесителен вентил

В тази комбинирана схема течността за радиатора се нагрява до 80 градуса, а за подово отопление са необходими 40 градуса.

Основната задача е да се намали температурата на водата, постъпваща от радиаторите, до необходимата температура за подово отопление. Именно този проблем се решава от 3-пътна термостатична глава.

Системата работи чрез изпомпване на загрята вода от източника на топлина през това устройство в колектора, където тя се разрежда до необходимата температура с охладена охлаждаща течност от връщащата тръба на отоплителната станция. В това състояние течността се подава към кръговете на подовото отопление.

Тази комбинирана система има недостатък: невъзможно е да се регулира или ограничи потокът на охладена вода от връщащата линия. Следователно, както прекомерно охладена, така и прекалено гореща вода ще попадне в главната линия, което може да доведе до прегряване или недостатъчно нагряване на пода.

Тези температурни промени обаче могат да останат незабелязани, тъй като се компенсират от бетонната замазка.

Системата с трипътен вентил е лесна за инсталиране и евтина. Тя е особено подходяща за едноетажни къщи или по-малки пространства.

Ако се използва трипътен вентил с байпас, смесването на нагрятата и охладената охлаждаща течност се осъществява вътре в устройството.

Инсталацията е проста:

• на захранването е монтиран тройник;
• След това се свързва циркулационната помпа.

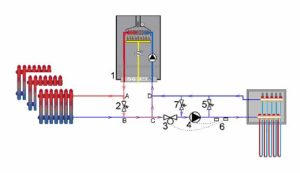

С двупътен смесителен вентил

Двупътен вентил - неговата термостатична глава контролира нивото на температурата на входа на подовата тръба.

Тази система се препоръчва за употреба в големи помещения, но не повече от 200 квадратни метра. Балансиращ вентил позволява регулиране на смесването на течността в кръга на подовото отопление. Той може да изключва или отваря потока на топла вода.

Процесът на циркулация на охлаждащата течност е проектиран така, че течността се движи кръгово, а загрята вода се добавя с понижаване на температурата. Тъй като капацитетът на устройството е малък, регулирането е плавно, без резки промени.

Той също е монтиран на захранващата линия и изисква инсталиране на устройство за принудителна циркулация на течността.

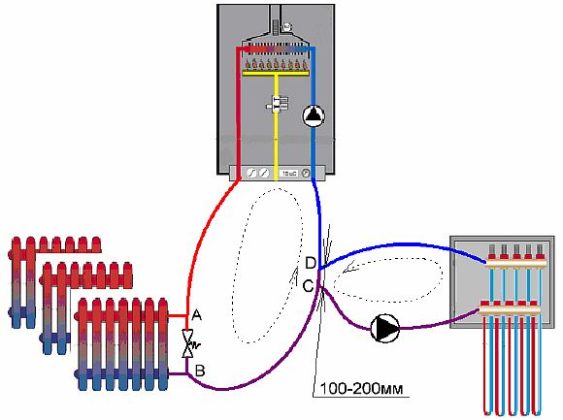

Използване на вградена помпа за бойлер

Тази система включва използването на бойлер с вградена помпа с мощност до 35 kW. Той създава налягане от 20–25 kPa на изхода на резервоара, с дебит на водата от 1000–1500 литра на час.

Процесът на монтаж е подобен на диаграмата за конвенционален нагревателен елемент, но не е необходима допълнителна помпа за подово отопление.

За да използвате напълно потенциала на устройството и да създадете циркулация на охлаждащата течност в подово отопление и радиатори, е необходимо правилно да свържете устройството към електрическите вериги.

В тази система това може да се постигне чрез използване на пръстеновидна връзка – котелът, термопомпата и радиаторът. Тези два пръстена са свързани чрез малка обща секция с ниско налягане, така че едната верига не влияе на другата.

В този дизайн, шлакоуловителът е наклонен филтърно-каловиден колектор, а вентилационните отвори са разположени в котелния, радиаторния и подовия контур.

Пръстеновидната система работи по следния начин: водата тече от резервоар, където се нагрява, в тръбопроводите. Скачанията на налягането в подаващите и връщащите тръби карат течността да се движи през тръбопровода и обратно нагоре.

Кога могат да се комбинират системи?

Комбинирана отоплителна система може да се инсталира във всякакъв тип пространство. Ключът е да изберете правилния довършителен продукт и тип подово отопление според вашите изисквания. Комбинираната система е идеалното решение за отопление на двуетажна частна къща.

При инсталиране на подово отопление с вода на първия етаж, топлите въздушни маси, издигащи се, ще отопляват подовете на втория етаж, където могат да се монтират само радиатори. За довършителни материали на първия етаж е по-добре да изберете плочки, а за втория е подходящ всеки материал.

Изграждането на комбинирана система в жилищни сгради не е осъществимо, тъй като свързването на хидравлични подове към целия източник на отопление на сградата е забранено. Топлообменникът е решението.

Грешки и проблемни въпроси

За да спестят пари, много хора опростяват дизайните, като елиминират важни елементи. Това обаче не бива да се прави поради следните причини:

1. Когато радиаторите са затворени и подовото отопление работи, помпите на бойлера и термопомпата ще си пречат взаимно.
2. Когато радиаторите и подовото отопление работят, подовата помпа може да намали налягането, като по този начин намали циркулацията на водата в радиаторите.
3. Дори когато котелното оборудване е изключено, отоплителната помпа продължава да движи флуид през котела и радиаторите, което е ненужно. Докато ненужното движение на охлаждащата течност в радиаторите може да се реши чрез инсталиране на възвратен клапан, е невъзможно да се спре потокът на вода в котела.
4. Липсата на защитен термостат може да доведе до повреда на смесителния блок, което ще доведе до навлизане на прекомерно гореща вода в тръбите на пода и съществува риск от повреда на замазката.
5. Без байпасен клапан, ако пантите на пода са затворени, циркулацията на течността спира. Освен това, ако помпата е забравена, тя работи срещу затворен клапан и прегрява, което води до бърза повреда.

Не е необходимо да се монтира байпасен клапан, ако:

• единият етаж ще бъде постоянно отворен;
• помпата има честотно регулиране;
• Автоматизацията на отоплителната система може да контролира циркулацията и, ако е необходимо, да изключи оборудването.

Ако сте решили да отоплявате дома си с комбинирана отоплителна система – подово отопление и радиатори – трябва да се запознаете с всички различни системи, включително техните предимства и недостатъци. Едва тогава трябва да изберете модел, който най-добре отговаря на вашите нужди, бюджет и характеристики на вашето пространство.
