Монтаж на радиатор „Направи си сам“: в къща или апартамент, схеми за окабеляване

За да инсталирате сами отоплителни радиатори, първо трябва да разберете изискванията за монтаж на различните видове радиатори (алуминий, стомана, биметални и др.), да определите необходимите инструменти и материали, да изучите правилата за монтаж, схемите на тръбопроводите и други аспекти на тази привидно проста задача.

Как да се вземат предвид всички нюанси при инсталирането на отоплителни батерии на определени модели и да се избегнат грешки – всичко това ще бъде обсъдено по-долу.

Монтирането на отоплителни радиатори е изключително взискателна задача за предприемачите. Успешното ѝ завършване зависи от много фактори, от вида на отоплителната система и топлинните изчисления на помещенията в сградата до правилния избор на тип радиатор и схеми за свързване.

Има много опции за инсталиране на отоплителни радиатори.

Това зависи от вида на свързването на тръбопровода за охлаждаща течност, тръбопроводите на отоплителните устройства и дори от материала на ограждащите конструкции.

Съвременният пазар на отоплително оборудване в Русия предлага широка гама от отоплителни радиатори от различни класове, дизайни и размери. Във всеки конкретен случай, независимо дали става въпрос за подмяна на стари радиатори или за свързване на радиатори в нова сграда, трябва стриктно да се спазват инструкциите за монтаж, въз основа на нормативната документация - СНиП (Строителни норми и правила). С необходимите умения, собственикът на жилище може лесно сам да инсталира отоплителна система за апартамент или частен дом.

Характеристики на монтажа на различни видове радиатори

Уредите за отопление на помещения са разделени на няколко вида въз основа на материала, от който са изработени, като всеки от тях има свои собствени изисквания за монтаж. Нека ги изброим:

• алуминий;
• стомана;
• биметален;
• чугун;
• мед;
• пластмаса.

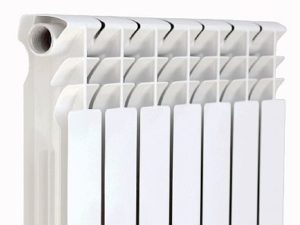

Алуминий

Алуминиевите отоплителни радиатори се считат за бюджетни модели. Корпусите на тези бойлери се произвеждат чрез екструдиране, което включва изстискване на разтопен метал във форма под налягане. Това води до леки, еднокомпонентни конструкции с вътрешни канали за потока. Повърхностите на радиаторите се подлагат на анодно окисление, което създава траен защитен филм върху алуминия.

Особеностите при инсталирането на отоплителни батерии включват трудността при свързването на алуминиеви тръби към отоплителна мрежа, състояща се от стоманени тръби.

Факт е, че директният контакт на алуминий със стомана води до появата на разрушителни процеси в цветния метал.

За да се предотврати това, уредите се свързват чрез завинтване на специални адаптери към тръбите за охлаждащата течност. Използват се и спирателни вентили с бронзови фитинги.

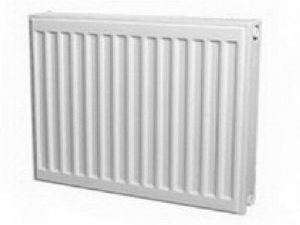

Стомана

Стоманените отоплителни тела, макар и да предлагат същите свойства на топлопреминаване като своите чугунени аналози, тежат значително по-малко и се нагряват два пъти по-бързо. Те се предлагат в два вида: монолитни панели и секционни тръбни радиатори.

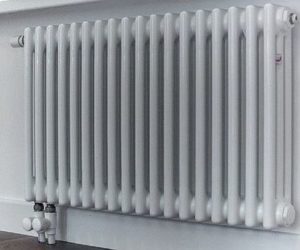

Тръбните модели са проектирани да имитират чугунени радиатори. Те също се състоят от секции. Ключова характеристика на инсталирането на стоманени отоплителни радиатори е възможността за увеличаване или намаляване на броя на регистрите в един модул и замяна на спукан или запушен елемент с нов сегмент.

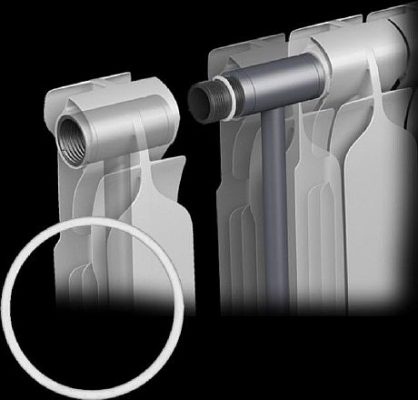

Биметален

Името на продукта показва, че структурата на корпуса е представена от два метала. Основата биметален радиатор представлява стоманена тръбна рамка, където две хоризонтални тръби (колектори) са свързани помежду си чрез вертикални канали.

Цялата конструкция е обвита като бонбон в алуминиев корпус. Този дизайн на радиатора е избран, за да се увеличат максимално превъзходните термични свойства на алуминия, като същевременно се предотврати контактът му с агресивни охлаждащи течности.

Биметалните радиатори могат да бъдат монтирани от майстор, следвайки всички инструкции. Тези инструкции обикновено се предоставят от почти всички производители с техните продукти. Поради лесния си монтаж, биметалните радиатори най-често се използват за подмяна на стари отоплителни радиатори, без да се променя местоположението на тръбите за топла вода. Муфните или адаптерите позволяват свързването на радиатора към тръбата на отоплителния кръг без заваряване.

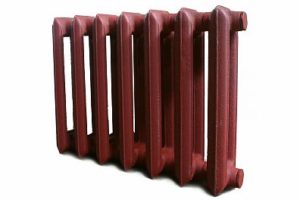

Чугун

Първите отоплителни радиатори са били изработени от чугун. Днес този метал остава популярен в производството на отоплителни уреди. Съвременните чугунени радиатори се отличават със стилен дизайн и допълват луксозния интериор на имения и места за забавление.

В Русия производството на чугунени радиатори в традиционния им вид е запазено. Те са евтини и лесни за работа. Монтират се в промишлени помещения и обществени пространства за различни цели, където външният вид на уредите не е от значение.

Благодарение на секционния си дизайн, радиаторът може да се сглоби от различен брой регистри, започвайки от два. Секциите могат да се премахват или добавят към радиатора. Това позволява регулиране на работата на отоплителните устройства или извършване на ремонти.

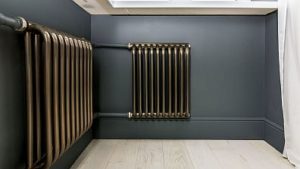

Мед

Медта е благороден метал, който е отличен проводник на топлинна енергия. Медните топлообменници са несравними по ефективност сред радиаторите, изработени от други материали. Минималният експлоатационен живот на медните тела е 30 години.

Медната вътрешна повърхност на колекторите и вертикалните тръби отблъсква водните примеси в охлаждащата течност, като по този начин поддържа чистотата на водопроводите. Цветният метал е напълно устойчив на корозия.

Монтажът на медни нагреватели изисква внимателно внимание към начина на закрепване на радиатора към тръбите на отоплителната система. Използват се специални фитинги, колена и адаптери, за да се избегне директен контакт между медта и желязото. За свързване към полипропиленови тръби се използва специален комплект фитинги.

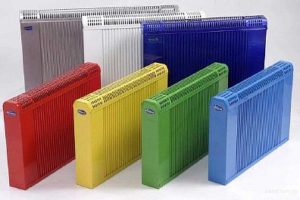

Пластмаса

Пластмасовите радиатори са ново допълнение към руския пазар за отопление. Това са пробни модели с максимална отоплителна мощност от 80°C.⁰ C. Съществува и ограничение за максималното налягане на охлаждащата течност в отоплителната система.

Не трябва да надвишава 3 атм. Устройствата са предназначени за употреба с пластмасови тръби в автономни отоплителни системи на частни домове, селски вили и летни къщи. Радиаторите се предлагат в широка гама от цветове, което ви позволява да добавите уникално красив щрих към вашия интериор.

Материали и инструменти, необходими за монтажа

Правилният монтаж на отоплителни радиатори от собственик на жилище изисква специализирани инструменти и определени консумативи. Видът и размерът на тези инструменти и консумативи зависят от избрания модел отоплителен уред, начина на свързване и т.н. Във всеки случай, монтажът на радиатори ще изисква необходимите инструменти и материали.

Как да свържете отоплителен радиатор със странична връзка

Инструменти и аксесоари

Тъй като всички батерии, с изключение на подовите устройства, са прикрепени към стените, ще ви е необходимо следното:

• перфоратор;
• бормашина-отвертка;
• заваръчна машина за полипропиленови тръби;
• чук;
• ниво;
• ролетка и линийка;
• маркер;
• гаечен ключ и тръбен ключ;
• гаечен ключ за сглобяване на секции.
• шнур или намотка за резбови връзки;
• уплътнител.

Материали

Производителите обикновено доставят монтажни комплекти за своите отоплителни радиатори, както за сглобяване и свързване на радиаторите, така и за окачването им на стени. Тези комплекти включват минималния монтажен комплект, състоящ се от:

1. Кронштейнов.
2. Кран Маевски или автоматичен обезвъздушител.
3. Щепсели.
4. Спирателни вентили.

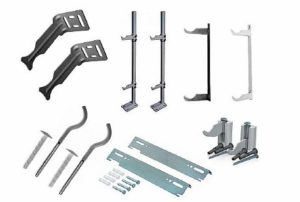

Скоби

Те може да са включени в комплекта на радиаторите. Ако не, необходимите крепежни елементи могат да бъдат закупени от местния магазин за железария.

Съществуват много различни дизайни и форми на опори за радиатори, но всички те споделят висока товароносимост и пренасят натоварването от теглото на радиатора към стената. Скобите могат да бъдат неподвижно закрепени или да имат регулируеми механизми както по дължина, така и по височина.

Кран Маевски или автоматичен обезвъздушител

Докато охлаждащата течност преминава през отоплителната система, затвореният въздух навлиза в радиаторите. Това обикновено се случва, когато отоплителната система се включи в края на топлия сезон. Ако не се контролират, въздушните джобове ще ограничат потока на топла вода в горния колектор на радиатора, което ще доведе до това тя да остане студена.

Първоначално обикновените кранове за вода са били монтирани в горната част на радиаторите. Изпускането на въздух през тях е довело до изтичане на голямо количество вода. Всички съвременни радиатори са оборудвани с кранове на Маевски или имат завинтени обезвъздушителни отвори.

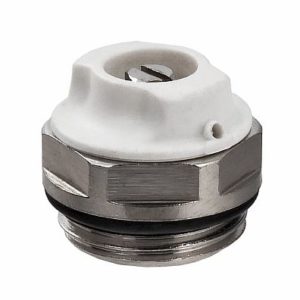

Кранът на Маевски е малко устройство, което се завинтва в свободен отвор от едната страна на горния колектор. Ако диаметърът на крана се различава от резбования вход на колектора, се използват специални адаптери. Върху резбата на устройството се навива уплътнител. С помощта на гаечен ключ внимателно затегнете крана, докато спре.

Въздухът се освобождава чрез разхлабване на винта или дръжката. Посоката на въздушния поток се променя чрез завъртане на пръстена. Въздухът се освобождава, докато се появи непрекъснат поток вода. В жилищните сгради е важно да се обезвъздуши радиаторите на горните етажи.

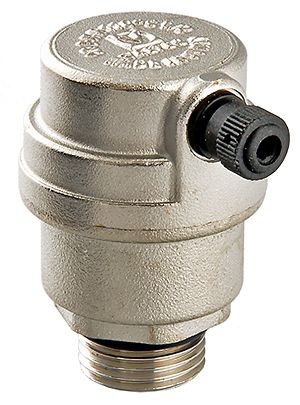

Автоматичният обезвъздушител работи на принципа на поплавък. Поплавъкът, под налягане на въздуха, натиска клапана, който се отваря, докато въздушната преграда не бъде напълно отстранена от радиатора.

Според експерти, автоматичните обезвъздушители са доста чувствителни устройства и не понасят замърсена охлаждаща течност. С течение на времето автоматичен обезвъздушител, инсталиран в система за централно отопление, започва да тече. Затова се препоръчва използването им в автономни отоплителни системи в частни домове, които използват чиста охлаждаща течност.

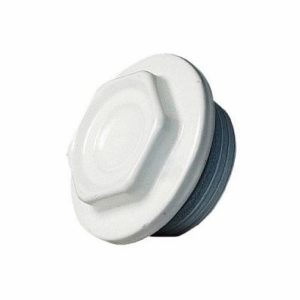

Щепсели

Универсалността на странично свързаните радиатори се състои в техните четири изхода - по два на долния и горния колектор. Два от тези изходи, в зависимост от схемата на свързване, са заети от тръбите за подаване и връщане.

В третия отвор се монтира вентил на Маевски или автоматичен обезвъздушител. Това оставя четвърти отвор, който е запечатан с резбова тапа. Тя се завинтва в отвора на колектора с помощта на гаечен ключ, около който е увит уплътнителен материал за резба (кълчище, уплътнителен шнур или лента).

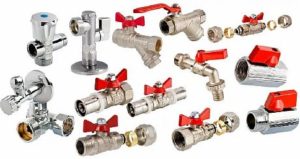

Спирателни вентили

Спирателните вентили за отоплителни радиатори са три вида кранове.

ТопкаИзползват се в две крайни положения: "затворено" или "отворено". Монтират се на входа и изхода на радиатора. Въртяща се метална топка с проходен отвор служи като спирателен вентил. Чрез завъртането ѝ с външния лост, потокът на охлаждащата течност се отваря или затваря напълно.

ЗапасТова е традиционна система за контрол на дебита, използваща плъзгащо се стебло, подравнено с въртящата се глава. За разлика от сферичния кран, стебловият вентил контролира дебита на топлата вода, като по този начин регулира нивото на нагряване на радиатора.

Възвратен клапанВъзвратният клапан спира потока на охлаждащата течност в определена секция на отоплителната система. Те рядко се използват в централизирани отоплителни системи. Най-често се използват в особено сложни самостоятелни отоплителни системи.

Как да инсталирате отоплителна батерия

Има два начина за монтаж на радиатори за отопление на помещения. При стенния вариант радиаторите се окачват на скоби. Формата и дизайнът на опорите на радиаторите могат да варират, но основното е те да са здраво закрепени към стената и да могат да издържат теглото на отоплителния уред.

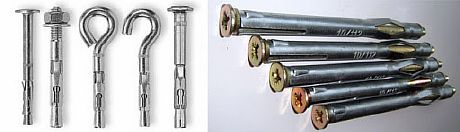

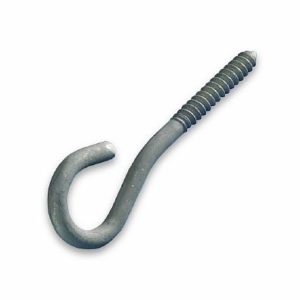

Анкерните болтове служат като крепежни елементи за скоби. Използват се в бетон, тухли или други зидарски материали (шлакоблокове, пеноблокове и др.). Има опори, които служат както като анкерни болтове, така и като скоби.

Съществуват стандарти, които определят броя на опорите за секционни радиатори. При чугунените радиатори скобите се монтират между всеки 6 секции. За панелните радиатори производителят предвижда стенен монтаж от задната страна.

Правила за окачване на отоплителни устройства

Отоплителните продукти се инсталират строго в определени зони на помещенията – това са:

• первази на прозорци;
• големи разстояния между прозорците;
• празни стени в ъгловите стаи;
• бани, складови помещения и други помощни помещения, съседни на които стени са външни ограждения;
• междуетажни площадки на стълбищни клетки и фоайета на входове.

Монтажни размери на отоплителното устройство

Пролуките между радиатора и ограждащите конструкции при монтажа на устройството се правят въз основа на стандартни монтажни размери.

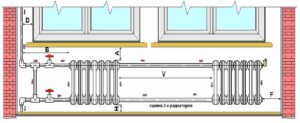

Буквите на снимката показват монтажните размери. Таблицата по-долу показва максималните стойности за тези параметри.

Литера	Размер	Стандартен
А	50 мм	СНиП 3.05.01-85 стр. 3.20
Б	До 400 мм	— «- стр. 3.24
C	300, 350, 400, 500, 600 и 800 мм	ГОСТ 8690-94 стр. 4.1
Д	От 100 мм до 150 мм	СНиП 3.05.01-85 стр. 3.24
Ф	От 100 мм	2 СНиП 41-01-2003 стр. 6.5
Л	25 – 60 мм	СНиП 3.05.01-85 стр. 3.20
Н	От 60 мм до 100 мм	СНиП 3.05.01-85 стр. 3.20
В	Не повече от 1500 мм	СНиП 2.04.05-91* стр. 3.52

Монтаж на устройства за подово отопление

Заслужава да се отбележи, че освен стенните радиатори, има и подови радиатори. Това обикновено са високи чугунени радиатори с декоративна облицовка, както и нископрофилни модели, монтирани под панорамни прозорци.

В някои случаи краката на тези продукти са закрепени към пода, за да се предотврати случайното им изместване.

Схеми на тръбопроводите на отоплителните радиатори

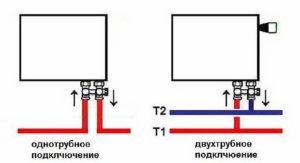

Има три основни схеми за свързване на батерии: еднотръбни, двутръбни и колекторни (лъчеви) системи.

УПЛЪТНЕНИЕ НА РАДИАТОРА ЗА ОТОПЛЕНИЕ! САМОСТОЯТЕЛЕН МОНТАЖ НА РАДИАТОР! Видео за монтаж на радиатор

Еднотръбна

Това предполага праволинейно захранване с тръба за топла вода през всички радиатори, монтирани на едно и също ниво (под) последователно.

Привлекателността на този метод за изграждане на отоплителни устройства се крие в значителните икономии на тръбопроводи.

Топлоносителят преминава през всички радиатори последователно, като всеки път губи определено количество топлинна енергия. В резултат на това, топлоносителят достига до последния уред от първия консуматор много по-студен от първоначалното си състояние. Еднопосочната отоплителна система е неефективна и вече не се използва.

Двойна тръба

Системата включва паралелно свързване, при което охлаждащата течност влиза през една тръба и излиза през друга. Това е най-популярният вариант за свързване днес.

Следните видове връзки са базирани на това:

• страничен;
• диагонал;
• долен (горен);
• седло.

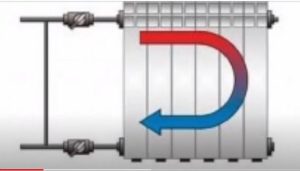

СтраничноНай-популярният и функционален е страничното свързване. Охлаждащата течност влиза отгоре, преминава през целия радиатор и се охлажда. И двата клапана (захранващ и връщащ) са разположени от една и съща страна на радиатора. Тази конструкция осигурява нулеви топлинни загуби.

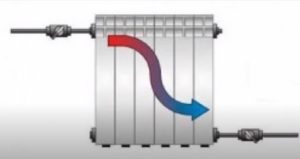

ДиагоналТози тип свързване включва охлаждащата течност, която влиза от горната част на едната страна на устройството. След като премине през всички кухини на радиатора, тя излиза в долната част на противоположния край на панела. Предимството на този метод на свързване е, че загубата на топлина е не повече от 5%.

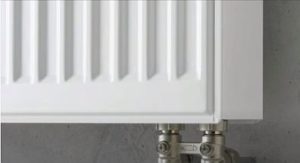

Долен (горен). При тази схема на свързване, захранващите и връщащите тръби влизат отдолу от една и съща страна. Предимството на този метод е, че захранващите тръби могат да бъдат поставени под перваза или под подовото покритие.

Недостатъкът на тази опция е значителната загуба на топлина от 15–20%. Горното свързване се различава по това, че входните и изходните тръби са разположени в горната част на радиатора, а не в долната.

СедлоМетодът на седлово свързване се различава от предишния метод на свързване, тъй като долните тръби на радиатора са разположени от противоположните страни на радиатора. Това разположение на входа и изхода на охлаждащата течност позволява тя да преминава през всички кухини на устройството възможно най-пълно.

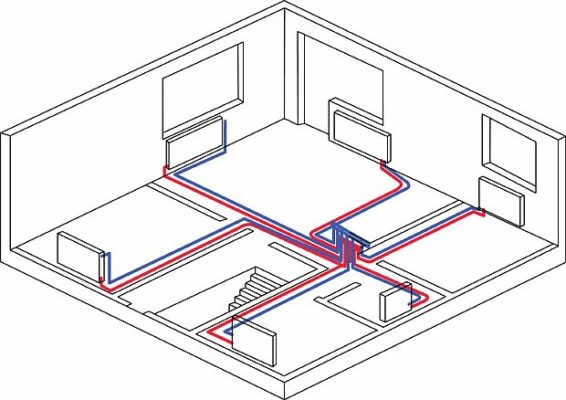

Колектор (радиален)

Радиалното окабеляване на отоплителните тръби също е двутръбна система за свързване на радиатори, но с отделни захранващи и връщащи тръби за всяко отоплително устройство. Това се осъществява чрез два колектора, единият от които разпределя тръбите за подаване на охлаждащата течност, а другият свързва връщащите тръби.

Характеристики на свързването на батерии в апартаменти

Когато новопостроена сграда се предава на клиента, цялата отоплителна система трябва да бъде одобрена от приемащата управляваща компания и да отговаря на СНиП (Строителни норми и правила). Обикновено се инсталира един топломер за всички апартаменти в сградата. Цената за консумирана топлинна енергия определя паричната цена на квадратен метър използваема площ.

При подмяната на стари отоплителни батерии с нови, собствениците на жилища често правят грешката да не съгласуват монтажа на нови устройства с отоплителната си компания. В тези случаи жителите, търсейки максимална ефективност на отоплението, инсталират отоплителни панели и радиатори с непропорционално големи размери.

Подмяна на отоплителна система в нова сграда. Свързване. Изпитване под налягане. #17

Ако бъдат открити такива нарушения, управляващото дружество или топлоснабдителната компания ще събере чрез съда глоба и ще принуди демонтирането или повторното инсталиране на отоплителни устройства, които отговарят на изискванията на SNiP.

За да се избегнат евентуални проблеми, собственикът на апартамента трябва да съгласува монтажа на нови радиатори с гореспоменатите организации още на етапа на проектиране. За целта е необходимо да подаде заявка в съответния формуляр и да приложи схема на свързване на новите радиатори.

Сглобяване на секционни отоплителни батерии

Секционните отоплителни тела са удобни, защото могат да се сглобяват от произволен брой регистъри. Секциите могат да се добавят или премахват, като по този начин се регулира топлинната мощност на устройството. Ако някоя секция се повреди, тя може да бъде премахната и заменена с нов регистър. Секционните отоплителни тела се сглобяват, както следва.

1. За да сглобите секционен радиатор, ще ви трябват външни резбови фитинги (нипъли), щепсел, два сферични крана и вентил на Маевски. Процесът на сглобяване на секцията е следният.
2. Фабрично сглобена батерия се поставя върху работна маса или палет, към която е необходимо да се свържат допълнителни секции.
3. Паронитовите пръстени се поставят на два нипела (фитинга).

Как да сглобим (добавим) секции към алуминиев радиатор

• Нипелите имат две резби, обърнати в противоположни посоки. Те са леко завинтени в отворите на радиатора от едната страна.
• Една или повече сглобени секции се преместват към основната батерия, така че свободните краища на фитингите да влязат във вторите отвори.
• Специален ключ се вкарва през отвора в първия блок и нипелът се завърта внимателно, докато щракне. Щракването показва, че резбите на двете части са правилно подравнени.
• Чрез завъртане на ключа, нипелът се издърпва в блока на първата секция.

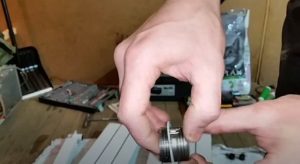

• Чрез поставяне на ключа от страната на втория блок, секциите най-накрая се издърпват заедно в една структура.

Всяко усукване трябва да се извършва бавно, без да се прилага прекомерна сила. По време на сглобяването е важно да се уверите, че съединяваните части пасват гладко една за друга.

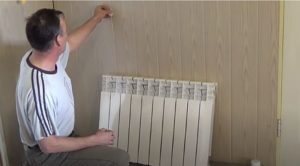

Стъпка по стъпка инструкции за инсталиране на биметална батерия

Монтаж на алуминиеви или биметални радиатори за отопление. Видео урок за водопроводчици.

Това ръководство стъпка по стъпка предоставя препоръки за правилното монтиране на биметален радиатор на стена, изработена от MDF панели с диагонални връзки към полипропиленови тръби. Преди да монтирате секционния радиаторен панел, е необходимо да подготвите следните инструменти и материали:

• сглобка на биметална батерия;
• скоби – 4 бр.;
• щепсел;
• Маевски кран;
• спирателни вентили – 2 бр.;
• бормашина-отвертка;
• лазерно ниво;
• рулетка;
• ниво;
• маркер;

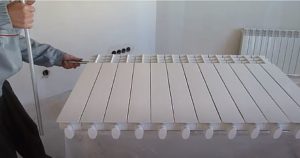

• маскираща лента.

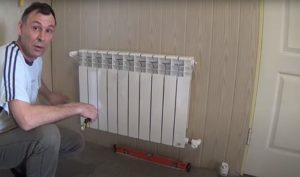

След подготовката, преминете директно към окачването на радиатора, като изпълните следните стъпки.

1. С помощта на ролетка измерете разстоянието между фугите на външните секции.
2. Маркирайте местата на скобите на стената. За целта използвайте маркер, за да маркирате местата на предложените монтажни елементи на скобите по предварително залепените към стената секции.

3. При маркиране разстоянието от пода и перваза на прозореца до уреда трябва да бъде най-малко 100 мм. На празна стена радиаторът трябва да бъде разположен на еднакво разстояние от вратата и ъгъла на стаята.
4. Разстоянието между радиатора и стената трябва да бъде най-малко 30 мм. Това разстояние се осигурява от формата на монтажната повърхност на скобата.
5. Въз основа на стандартния размер от център до център, измерете това разстояние надолу за долните скоби.

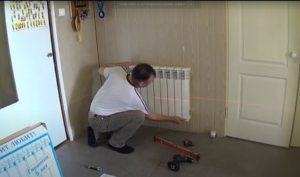

6. Лазерният нивелир се насочва последователно към стената за горната и долната маркировка.
7. Направете предварителна маркировка за винтовете, като поставите скобите на стената.
8. С помощта на отвертка първо завийте долните опори, след това горните. Скобите имат надлъжни прорези за винтове, което ви позволява да нивелирате монтирания радиатор.
9. Батерията първо се поставя върху долните опори, а след това се окачва на горните скоби.

10. Чрез поставяне на нивелир върху горната повърхност на устройството проверете хоризонталното му подравняване. Това се регулира чрез леко преместване на страните на радиатора нагоре и надолу, използвайки надлъжните жлебове в скобите.
11. В един от горните отвори се завинтва гайка, в нея се завинтва спирателен вентил, а от противоположната страна отдолу се монтира втори вентил.
12. Монтиране на спирателни вентили за диагонална схема на свързване на батерията
13. Гайката за кацане и клапанът на Маевски се завинтват последователно в свободния горен отвор, долният проход се затваря чрез завинтване на тапата.

Характеристики на свързване на отоплителен радиатор към полипропиленови тръби

След като радиаторът е окачен и тръбопроводите са завършени, той се свързва към полипропиленовите тръби за подаване и връщане. За целта е необходима заваръчна машина за пластмасови тръби и комплект гаечни ключове. Диаграмата за свързване на метален радиатор към полимерни тръби е показана на фигурата по-долу.

• 1 – съединител;
• 2 – сферичен кран;
• 3- преходно съединение от метал към полипропилен;
• 4 – свързващ полипропиленов пръстен;
• 5 – полипропиленова тръба на отоплителната система.

Първо заварете пръстена към преходната втулка с помощта на заваръчна машина, след което свържете пръстена към захранващата тръба. Всички останали връзки се затягат с гаечен ключ. За връзки към метални тръби използвайте муфи, шайби и проходни гайки.

Първо изстрелване

Когато пускате отоплителна система за първи път, съществува риск от неочаквани течове в местата на фугите. За да избегнете проблеми като наводняване на ламинат или паркет, покрийте пода с пластмасово фолио и подгответе контейнери за събиране на водата.

След стартиране на отоплителната система, тактилно следете температурата на повърхностите на радиаторите за продължително време, като опипвате съединенията, за да откриете влага. Постепенно разхлабете винтовете или дръжките на клапаните на Маевски, за да освободите въздуха, натрупан в горните колектори.

Спрете кървенето, докато се появи непрекъснат поток от охлаждаща течност. Повтаряйте този процес периодично, докато се постигне равномерно нагряване по цялата повърхност на нагревателния елемент. Ако се появят течове, спрете системата, източете водата и затворете отново връзките. Рестартирайте отоплителната система.
