Подово отопление под плочки – инструкции за монтаж стъпка по стъпка

Керамичните плочки са популярен избор за подови настилки, практични и красиви. Те се използват най-често в бани и кухни.

Плочките обаче са студен материал, особено през зимата. Ето защо, ако искате да използвате този вид подови настилки, най-добрият вариант за монтаж под плочките е хидравличното подово отопление – предлагаме ви да се научите как да го монтирате сами.

Плюсове и минуси на плочки за подово отопление

Комбинацията от керамични плочки и подово отопление има редица предимства:

• подовото отопление прави плочките на пода удобни за ходене с боси крака;
• водата на повърхността изсъхва бързо, което е особено важно за кухнята, басейна или банята - Стъпка по стъпка инструкции за инсталиране на хидропод в баня;
• мухъл и микроорганизми, вредни за човешкото здраве, не се образуват върху подово отопление с плочки;
• монтажът на отоплителни тръби под плочки не изисква допълнителни разходи;
• подово отопление с плочки, може да се монтира с други видове отопление;
• Тази комбинация създава условия в помещението (вана, басейн), които отговарят на санитарните стандарти.

Струва си да се отбележи високата топлопроводимост на плочките, което означава, че топлината от нагревателните елементи ще се разпространява свободно в помещението. Поради това те се считат за най-подходящата настилка за подово отопление. Освен това, плочките предлагат следните предимства: издръжливост, устойчивост на температурни колебания и здравина.

Идеалният вариант е керамичните плочки да се положат върху бетонна замазка, която е подложка на подовото отопление. Ако обаче се появи теч, ще трябва да се премахне не само бетонната основа, но и плочките.

Монтирането на отопляем воден кръг под плочки не е сложно, но е трудоемко и е важно стриктно да се спазват инструкциите. Освен това, инсталирането на под с плочки на водна основа не е възможно във всички помещения. Този тип система се препоръчва за частни домове. Инсталирането на отоплителна система в апартаменти обаче изисква разрешение за свързването ѝ към основната отоплителна система.

Друг недостатък на такива устройства е впечатляващата дебелина на "пая", така че ако имате ниски тавани, тази опция не е подходяща.

Подготвителни дейности

Преди да започнете да инсталирате подово отопление под плочките, трябва да подготвите материалите, инструментите и проект за бъдещата конструкция.

Гледайте видеото

3 Как да направите схема на разположение на верига с подово отопление

Инструменти и материали

За да монтирате отоплителната конструкция, трябва да подготвите следните инструменти: отвертка, ролетка, гаечен ключ, перфоратор и прав ръб за изравняване на замазката.

Освен това, трябва да закупите следните материали:

• тръби и елементи за тяхното фиксиране;
• помпа и клапани;
• армираща мрежа;
• хидро- и топлоизолационен материал;
• строителен добитък;
• крепежни елементи.

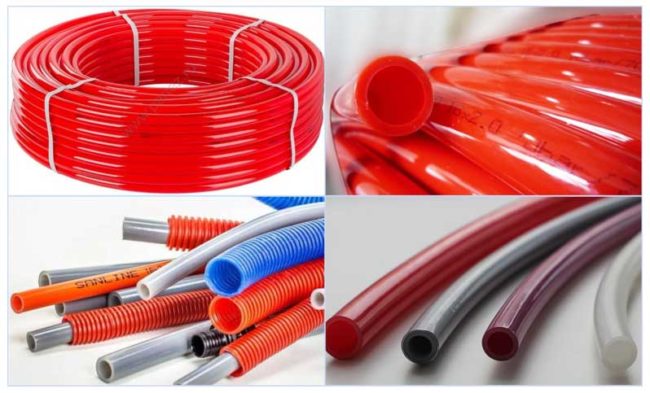

Тръбите за хидравлични подови отоплителни системи са изработени от различни материали и се различават по цена, технически спецификации и условия на работа. Често срещани видове тръби включват:

1. Полипропилен - този материал не се огъва добре и се разширява при нагряване, затова се препоръчва продуктът да се монтира с добавяне на подсилени влакна.
2. Полиетиленът е малко по-скъп от полипропилена, но се огъва по-добре, по-здрав е, издържа на по-високи температури и не се разширява при нагряване. Основният недостатък е, че е склонен да се изправя, което изисква сигурно фиксиране.
3. Металопластиката е издръжлив контур, който отдавна се използва при монтажа на подово отопление.
4. Медните са чудесен вариант; те са гъвкави и издръжливи. Основният им недостатък е, че са по-скъпи от другите опции.
5. Стоманата е висококачествен и издръжлив продукт. Въпреки това, с течение на годините тя може да корозира.

Всеки вид тръба има своите предимства и недостатъци. Ето защо, когато избирате, вземете предвид не само характеристиките на продукта и помещението, в което ще бъде инсталиран, но и вашите изисквания и бюджет.

Изчисляване на необходимия материал

За да изчислите дължината на тръбопровода, вземете предвид характеристиките на тръбата и спецификите на отоплителната система. За да улесните изчисленията, можете да използвате онлайн калкулатор.

Програмата генерира осреднени данни, така че за корекциите се прилага корекционен коефициент, който се влияе от редица параметри. Ще трябва да въведете размера на тръбата (диаметър), стъпката на монтаж и информация за материала на веригата, покритието и замазката.

За да изчислите размера на тръбопровода, можете да използвате следната формула:

L=S/n*1.1+k,

в който:

1. L — дължина на отоплителния кръг;
2. S — площ на помещението;
3. n — стъпка на полагане;
4. 1.1 — среден коефициент на безопасност при огъване;
5. k е разстоянието на колектора от пода.

Има по-проста формула: умножете всяка от двете съседни страни на помещението по стъпката на монтаж и сумирайте резултатите. Това е дължината на веригата, но трябва да добавите разстоянието до колектора.

Подготовка на проекта

За да създадете план, можете да използвате лист хартия от обикновен тетрадка с решетки. Важно е стриктно да се придържате към мащаба на помещението, където планирате да монтирате плочките.

Чертежът трябва да започне с общия контур на помещението, като се маркират зоните, където са разположени врати, прозорци и външната стена. За големи помещения трябва да се монтират разширителни фуги, които също са отразени в плана. Тръбите за подово отопление не трябва да се поставят върху тези фуги. Ако обаче контурът ги пресича, той се защитава с гофрирана тръба.

След това на диаграмата се маркират зоните, където ще бъдат монтирани мебели, които ще бъдат наравно с пода. Тук не трябва да се монтират нагревателни елементи. Определя се мястото за разпределителния шкаф. След това на плана се показва схемата на тръбопроводите.

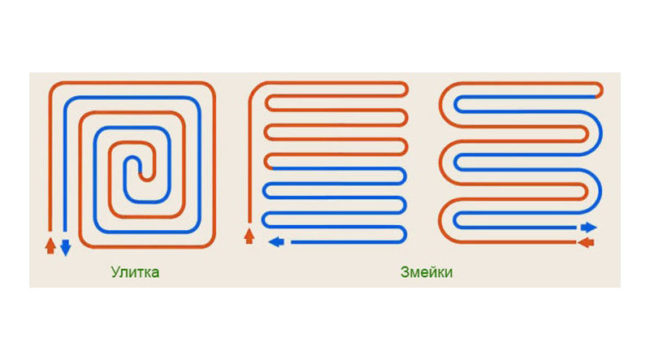

За монтаж се използват два основни модела:

• "змия" - тръбопроводът се полага по стената на определен наклон, т.е. в едната половина на стаята тръбите ще бъдат по-горещи, отколкото в другата, този метод се препоръчва за малки помещения;
• "Охлюв" - тръбите с гореща охлаждаща течност се поставят успоредно на тези, през които циркулира охладена вода, така че нагряването на повърхността е по-равномерно.

При изготвянето на диаграма е необходимо да се спазват редица правила:

• дължината на една верига е не повече от 120 метра;
• всички магистрали трябва да са приблизително еднакви - разликата не е повече от 15 метра;
• стандартната стъпка е 150 мм, при тежки климатични условия може да бъде леко намалена;
• нагревателният елемент трябва да се постави с вдлъбнатина от 150–300 мм от стените;
• контурът трябва да е плътен.

Ако не сте сигурни, че можете правилно да извършите проектирането и изчисленията на материалите, по-добре е да използвате услугите на професионалисти.

Монтаж на под на водна основа под плочки

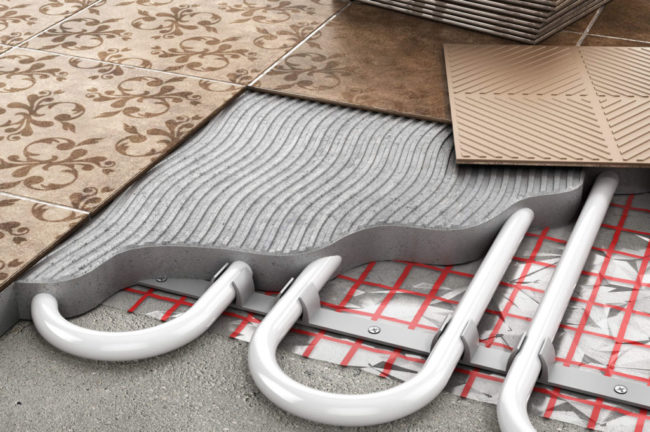

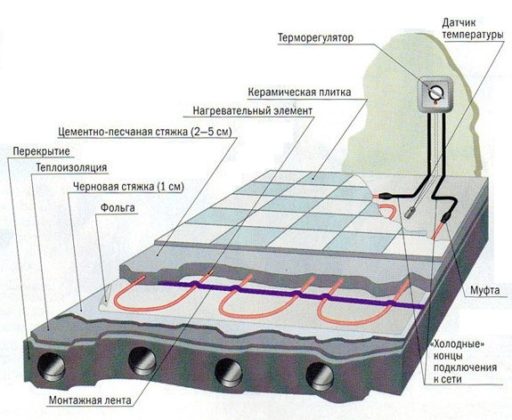

Хидравличната система за подово отопление под плочки се състои от няколко слоя. „Пайът“ изглежда така:

• Хидроизолационният слой се избира въз основа на метода на полагане. Ако е върху земята, използвайте полиетилен или покривен филц. Ако е върху замазка, използвайте специален материал с мембранен слой.
• Топлоизолация - препоръчва се плътен полистирол.
• Рефлекторът е фолиен слой; вместо това могат да се използват метални плочи с канали за контура.

Моля, обърнете внимание: Ако монтирате изолация с фолио, този слой не е необходим.

• Тръбите са основната част на конструкцията. Нагрятата охлаждаща течност се движи през тях.
• Основата е технологията, за полагане на плочки (вижте инструкциите стъпка по стъпка за полагане на плочки) Необходима е твърда повърхност. Най-добрият вариант е бетонна замазка. Ако инсталацията е суха, като подложка под плочките може да се използва дърво, шперплат или гипсокартон.
• Финишното покритие е плочки.

Освен това, устройството е оборудвано с бойлер за загряване на вода, разпределителен блок и помпа.

Изборът на материал за всеки слой подово отопление трябва да се подхожда сериозно, тъй като това влияе върху дебелината на „пая“.

Направи си сам методи за полагане на плочки на под

Съществуват няколко технологии за монтаж на подово отопление и преди да изберете една, е необходимо да се вземат предвид специфичните характеристики на помещението и таваните, както и да се запознаете по-подробно с всички методи.

С разклонител

Този метод е най-популярният. Той включва изливане на цименто-бетонов разтвор върху съществуващата топла система. Бетонната повърхност трябва да е равна и без кухини, в противен случай може да се стигне до деформация на конструкцията. След това върху изсъхналия разтвор се полагат керамични плочки.

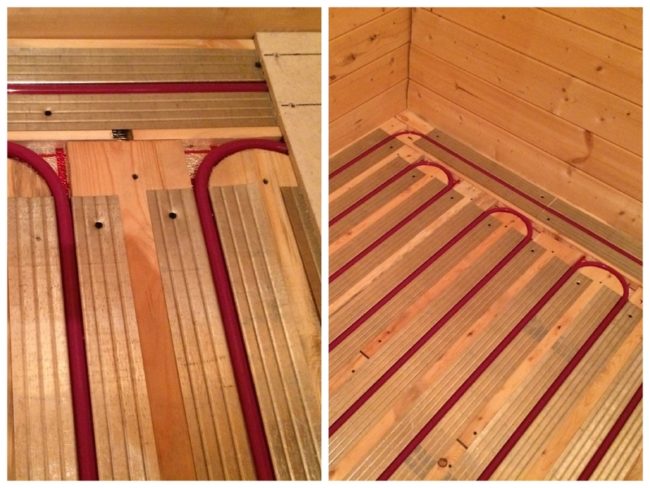

С лагове

Този метод се използва по-често в дървени къщи, където подовете не могат да издържат тежестта на бетонна замазка. Монтират се дървени греди, като между тях се полага изолация - пенополистиролни плочи или минерална вата. Монтажът се извършва по два метода: модули от ПДЧ, в които се изрязват канали за контура, и ламелен монтаж, при който тръбите се монтират в плочи, поставени между ламелите.

След като контурът е монтиран, отгоре се полага гипсокартонена настилка, а към нея се закрепват плочки.

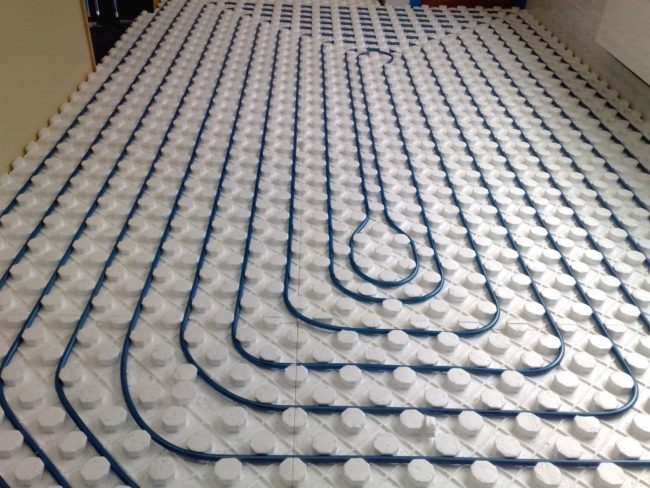

Методът на разпространение

За полагане на тръбите се използват плочи от експандиран полистирол с шипове. Предимството на този метод е лесният му монтаж. Препоръчва се за помещения с ниски тавани или когато монтажът със замазка не е възможен поради теглото на конструкцията. Като основа под керамичните плочки се използва влагоустойчив материал - гипсофазер.

Моля, обърнете внимание! Един квадратен метър бетонна замазка с контур тежи 200-300 кг. Каменните сгради с бетонни подове могат да издържат на това натоварване, но дървените не могат.

В обобщение, хидравличното подово отопление със замазка е най-подходящият вариант под плочки, ако техническите спецификации на помещението го позволяват. Това е така, защото веригата е по-лесна за скриване в замазката, отколкото в тънък слой лепило за плочки. Освен това, монтирането на керамични плочки върху тази повърхност е лесно, тъй като получената повърхност е гладка. Постигането на идеално гладка повърхност обаче е трудно при дървени конструкции.

Полагане на плочките на водния под "пай" в замазката и свързване на системата

Няма фундаментална разлика между инсталирането на подово отопление под плочки и инсталирането на тази отоплителна система под други подови настилки. Веригата се инсталира по традиционния начин с предварително определено разстояние.

При полагане на воден под с плочки, основното е да се даде време на замазката и лепилото да узреят и да не се нанася твърде много. Ако разстоянието между веригите е голямо, подовото отопление ще бъде неравномерно. — вижте как да изчислите идеалното разстояние между тръбите.

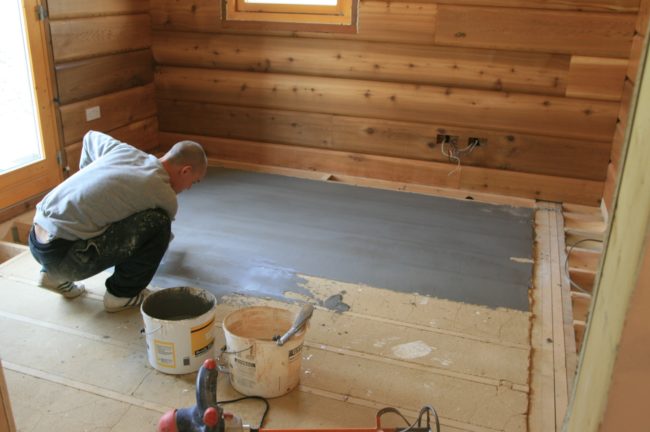

Подова настилка

Системата за топла вода трябва да се монтира върху равна повърхност; всяка неравност по повърхността може да доведе до огъване на тръбите. Следователно, всички неравности или дупки по бетонната повърхност трябва да бъдат запечатани със специална смес.

Ако покритието е старо и не може да се реконструира, е по-добре да се излее тънък слой груба замазка.

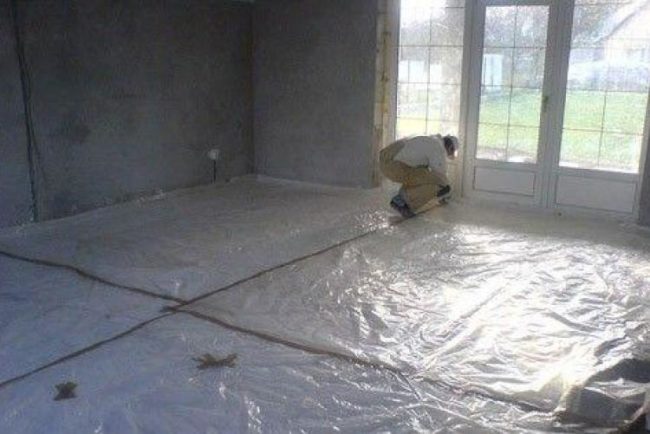

Хидроизолация

Върху тази повърхност се полага хидроизолационен материал. Той се припокрива, а фугите се запечатват с тиксо. За икономична ефективност може да се използва стандартно полиетиленово фолио.

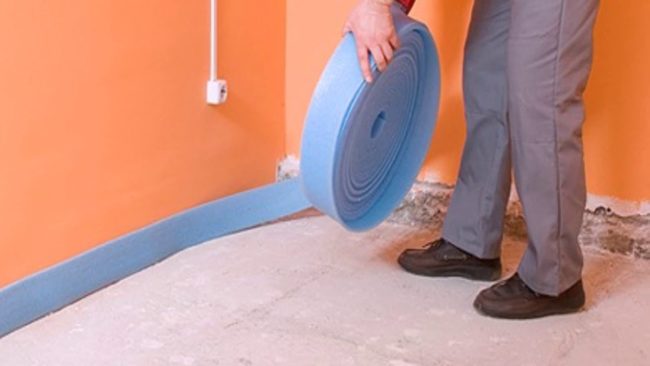

Амортисьорна лента

По периметъра на помещението се поставя демпферна лента. Това е необходимо, за да се компенсира термичното разширение на бетона. Лентата трябва да прилепва плътно към стената и да може да се закрепи с винтове.

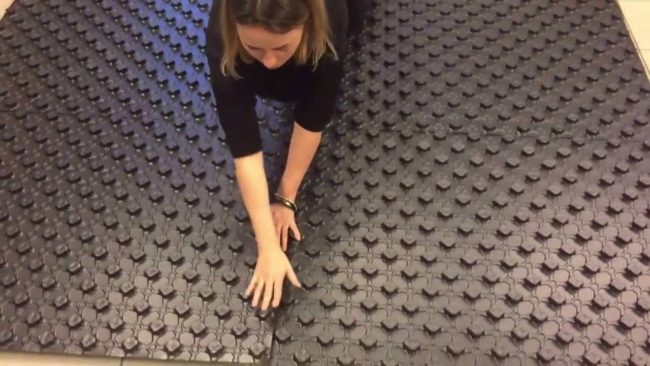

Термоизолация и рефлектор

Следващата стъпка е полагането на изолацията. За тази цел най-често се използват листове от пяна или полистиролови рогозки, обикновени или с шипове. Стандартният изолационен слой е с дебелина 30 мм, но при монтаж на хидравлично подово отопление на приземния етаж инструкциите препоръчват дебелина на изолацията от 100 мм. Изолацията помага за задържане на топлината, което намалява експлоатационните разходи.

Моля, обърнете внимание! Ако топлоизолационният продукт няма отразяваща фолиева повърхност, трябва да се постави допълнителен отразяващ материал. Най-добре е фолиото да има маркировки за местоположението на нагревателните елементи.

Армировка

Армировъчната мрежа се полага върху топлоизолацията; към нея ще бъдат закрепени елементите за подово отопление. Препоръчително е да се използва продукт с дебелина на пръта 4–5 мм и размер на мрежата 10 x 10 или 15 x 15 см.

Ако като топлоизолация се използват полистиролови рогозки с издатини, тогава няма нужда от мрежа.

В този случай, за да се придаде здравина на конструкцията, върху положените тръби се поставя армировка.

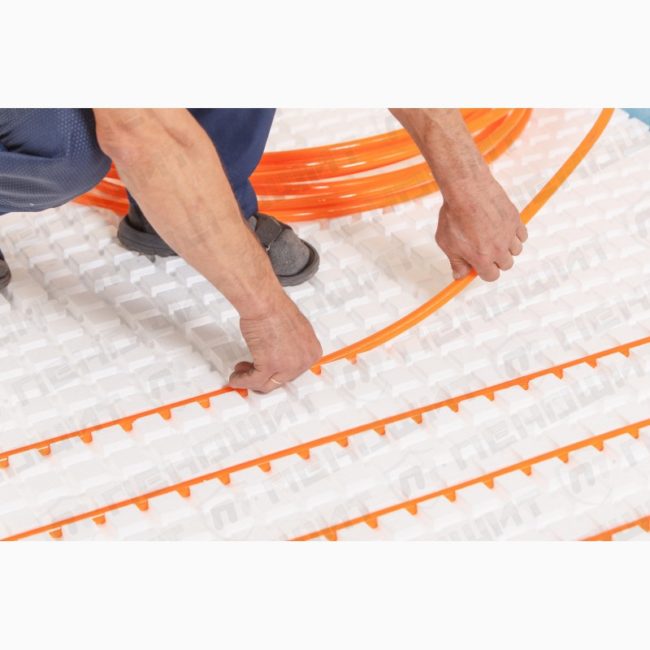

Монтаж на верига

Монтажът трябва да започне с развиване на част от веригата от бобината. Това се прави най-добре с помощта на специализирано оборудване, а не на ръка. Избягвайте развиването на твърде дълги тръби, тъй като те могат да се прегънат.

Контурът се полага съгласно планираното разположение. Той трябва да започва от шкафа на колектора, а другият край също трябва да се връща към колектора. Контурът трябва да е безшевен, без фуги или връзки, в противен случай съществува риск от течове.

Ако нагревателният елемент е монтиран върху армировъчна мрежа, той може да се закрепи с пластмасови скоби. При монтаж на тръби върху рогозки с издатини не се изисква допълнително закрепване. Тази опция е по-проста и удобна, тъй като веригата ще се побере в жлебовете на плочите.

Моля, обърнете внимание! Тръбите се разширяват, когато са изложени на гореща охлаждаща течност, така че не ги закрепвайте плътно към прътите, тъй като това може да доведе до деформация.

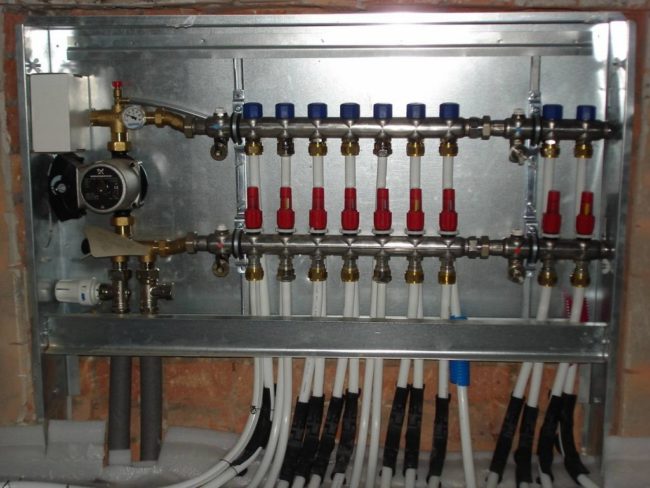

Монтаж на компресорния шкаф и свързване на системата

Подово отопление с вода е сложно устройство, чиято работа изисква контрол. За тази цел е проектиран разпределителен блок.

Моля, обърнете внимание! Котелът може да подава охлаждаща течност с температура, по-висока от необходимата за подово отопление (30 градуса по Целзий). В смесителния възел охладената вода ще се разреди до необходимата температура.

Мястото за колектора се избира така, че разстоянието от него до всички вериги да е еднакво. В планираната част на стената се прави отвор с дълбочина 12 см. В този отвор се монтира кутията на компресора, в която се помещава разпределителният блок. Към колектора се свързват тръби от котела или отоплителната система. В другия край се монтира връщаща линия за събиране на използваната охлаждаща течност.

Важно е да знаете! Препоръчително е да закупите колектор с регулатор на водния поток; това улеснява равномерното разпределение на охлаждащата течност във всички вериги.

Към колекторния блок е монтирана помпа. За да се предотврати непрекъснатата работа на помпата, се монтира термостат с таймер, който поддържа желаната температура. Котлите често са с вградена помпа, която е достатъчна за отопление на площ от 150 м². По-големите площи изискват допълнителна помпа.

Цялата мръсна работа, свързана с монтажа на разпределителния шкаф, трябва да бъде завършена преди полагане на хидравличната система за подово отопление, за да се избегне повторно почистване на повърхността от отпадъци.

След това тръбите за подово отопление се свързват към разпределителния блок. Единият край е свързан към входния вентил, а другият - към изходния. Веригата се свързва към колектора с помощта на компресионни фитинги.

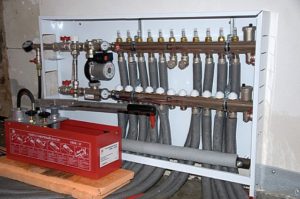

Изпитване на налягане

След като тръбите са положени и свързани към колектора, е необходимо системата да се тества под налягане, за да се гарантира, че работи правилно. Това е така, защото евентуални проблеми или течове, които възникнат след изливането на замазката, ще бъдат трудни за отстраняване.

За да направите това, напълнете системата с вода и настройте налягането на 1,5 пъти работното налягане за 15 минути. След това настройте работното налягане на 5-6 бара за 24 часа. Ако след това време не се открият течове или разширения в главния тръбопровод, замазката може да се излее.

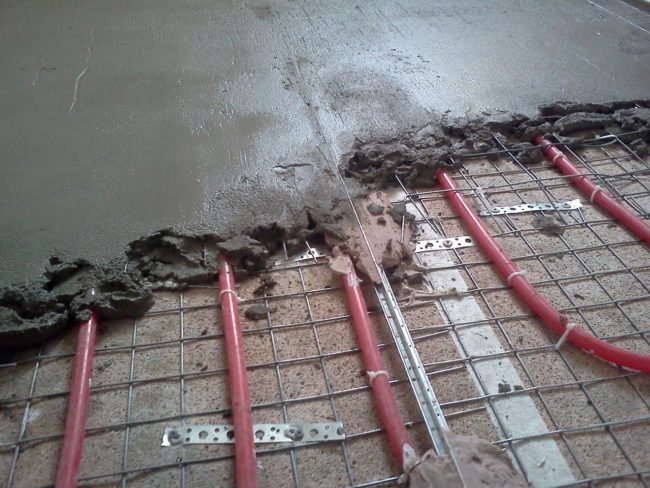

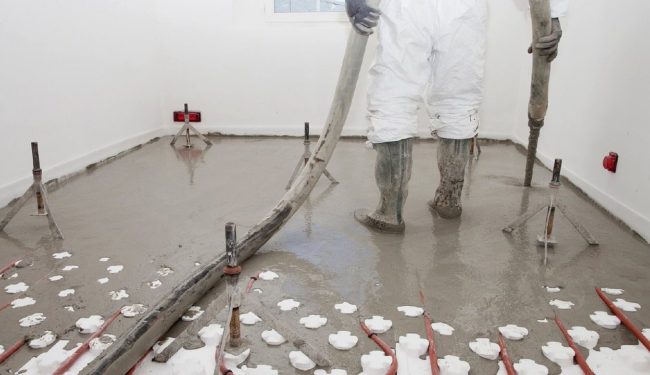

Изливане на бетонна замазка

Можете да използвате готови смеси за изливащия разтвор или да приготвите свой собствен разтвор от цимент и пясък, с добавяне на пластификатори.

Стаята се излива наведнъж; не може да се прави на части. Височината на бетонния слой се регулира с помощта на предварително поставени маркери. Започнете на ленти от далечния ъгъл на стаята и завършете при вратата. Всяка лента трябва да се нивелира веднага с линеал.

Препоръчителната дебелина на замазката за подово отопление с вода е 5–6 см; слоят хоросан над тръбопровода трябва да бъде 2–3 см.

Важно! Замазката се излива, когато системата е пълна и има налягане в тръбите.

След като замазката леко стегне, тя се заглажда с мистрия. Този процес е необходим за постигане на гладка повърхност. След това подът се оставя, докато бетонът се втвърди напълно, което отнема около 25 дни.

Избор на плочки и лепила

Когато избирате плочки, освен вашите вкусови предпочитания и интериорни характеристики, трябва да вземете предвид следното:

1. Твърде дебелият продукт ще повлияе на термичната устойчивост;
2. Мраморните или порцелановите плочки имат ниска топлопроводимост, така че ако изберете тези видове, трябва да увеличите диаметъра на тръбите, за да увеличите топлопреминаването.

Най-простият вид се счита за PVC плочки, снабдени с лепилен слой отдолу.

За подови конструкции на водна основа се препоръчва да изберете продукт с грапава повърхност. Обърнете специално внимание на устойчивостта на абразия на материала. За предпочитане е по-висока устойчивост на абразия.

Важно! При покупка не забравяйте да обърнете внимание на партидния номер. Всички плочки трябва да са от една и съща партида. Цветът може леко да се различава между различните партиди, дори ако са от един и същ продукт.

В допълнение към избора на правилните плочки, важно е да изберете и правилното лепило. Тъй като при полагане на плочки върху топла повърхност са необходими разширителни фуги, се препоръчва използването на две лепила. Едната страна на плочката трябва да се запечата с обикновено лепило за плочки, а другата - с еластичен уплътнител.

Моля, обърнете внимание! Лепилото за подово отопление с вода трябва да е влагоустойчиво и нетоксично.

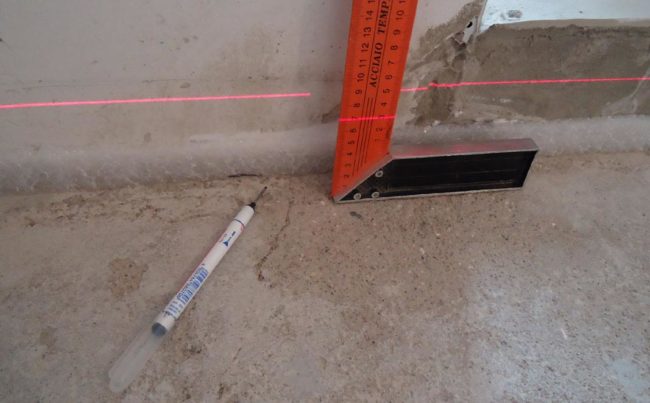

Разположение на стаята

За да улесните полагането на плочки, маркирайте стаята. Най-лесният начин да направите това е с лазерен нивелир. Можете обаче да използвате и изпитан метод: връв, потопена в оцветяващ прах.

Процесът изглежда така:

• В центъра на стаята се начертава линия, успоредна на най-дългата стена:
• втората линия е разположена перпендикулярно на първата, също в центъра;
• На вратата е монтиран дървен блок, който ще служи като ограничител.

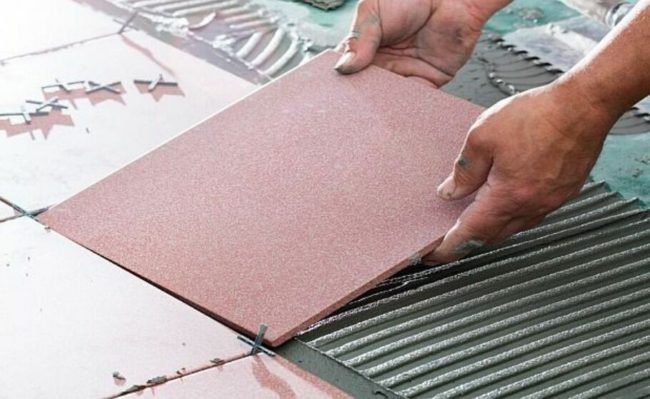

Полагане на плочки

За полагане на плочките ще ви е необходима назъбена мистрия, пластмасови дистанционери, грунд и фугираща смес.

Поставете плочките върху равна, чиста повърхност. Започнете от центъра на стаята и работете навън. Използвайте нивелир, за да проверите позицията на всяка плочка.

С помощта на назъбена мистрия нанесете лепило върху по-голямата част от плочката, а уплътнител върху другата част. Разпределете лепилото равномерно по повърхността на плочката. Нанесете два слоя уплътнител. След това поставете плочката върху основата и притиснете здраво на мястото ѝ. Добавете малко количество уплътнител в празнината между пода и плочката и отстранете излишното количество с парцал. Повторете този процес, докато покриете цялата стая.

Моля, обърнете внимание! Може да се използва и друг метод, при който лепилото се нанася върху бетонна основа, а не върху плочките.

След полагане на всеки ред, използвайте нивелир, за да проверите равномерността на плочките. Между плочките се монтират кръстосани дистанционни елементи, за да се осигурят равномерни фуги.

След като цялата стая е покрита, оставете лепилото да изсъхне. Това ще отнеме поне 12 часа.

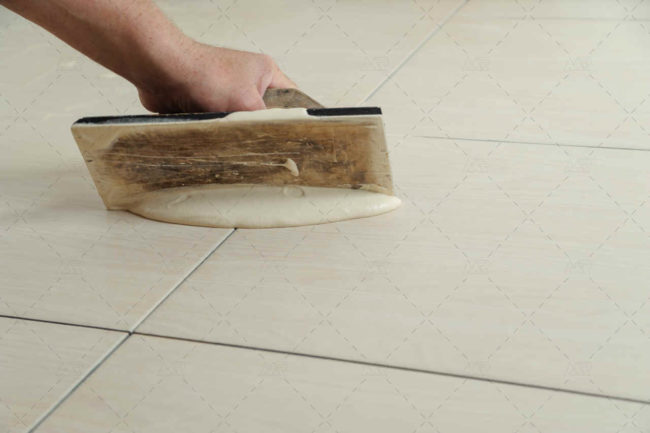

Обработка на шевове

След като лепилото изсъхне, внимателно го изстържете от шевовете с шпатула и отстранете дистанционните елементи. Сега можете да започнете да почиствате шевовете.

С помощта на гумена шпатула нанесете малко количество от сместа върху фугите с кръстосани движения. Веднага отстранете излишното количество от плочките с кърпа.

Оставете сместа леко да се втвърди и проверете качеството на фугирането. Добавете още фугираща смес на всички места, където липсва фугираща смес. Снимка - Фугиране

Моля, обърнете внимание: Фугиращата смес предпазва фугите от натрупване на мухъл и мръсотия.

Подовото отопление, монтирано под плочки, не трябва да се включва до 20 до 25 дни след монтажа на плочките. Това време е необходимо, за да се втвърди напълно замазката и лепилото за плочки да се стегне.

Подовото отопление, комбинирано с плочки, е идеален вариант, който бързо възвръща инвестицията. Освен това, този дизайн ще осигури комфорт във вашия дом за години напред.
