Разстояние между тръбите за подово отопление: нека изчислим оптималния ъгъл на монтаж и какво го влияе

След като сте решили да инсталирате подово отопление в апартамент или частна къща, Специално внимание трябва да се обърне на избора на тръби, особено на материала, от който са изработени, както и количеството им, което ще е необходимо за отопление на дадено помещение.

Освен това, струва си да се обърне внимание на факта, че дебитът на тръбопровода зависи пряко от разстоянието между контурите.

Параметри, влияещи на разстоянието между тръбите

Има няколко ключови момента, които трябва да се вземат предвид при определяне на разстоянието между тръбите на подово отопление с вода; нека ги разгледаме по-подробно.

Гледайте видеото

Най-ефективната стъпка при инсталиране на подово отопление! Как да избегнем грешки

Вид и диаметър на тръбите

Материалът и диаметърът на тръбата са ключови фактори, които пряко влияят на разстоянието между монтажите на подово отопление с вода. По-конкретно:

1. Разстоянието между тръбите в топъл воден под зависи от материала, от който е направена тръбата, или по-скоро не от него, а от неговата топлопроводимост.

По отношение на намаляването на топлопроводимостта, медните тръби и гофрираните продукти от неръждаема стомана са на първо място, следвани от металопластикови, полиетиленови и полипропиленови тръби.

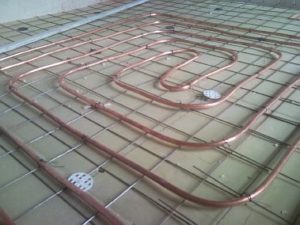

• Мед - имат отлична топлопроводимост, експлоатационен живот над 10 години, но са скъпи и монтажът е доста сложен;

• металопластика - имат добри топлопреминавания и експлоатационни характеристики, лесни са за инсталиране и са евтини;

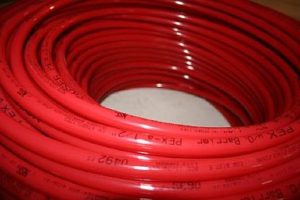

• Полиетилен - те провеждат добре топлината, устойчиви са на износване и са евтини, но им липсва гъвкавост, изискващи твърдо фиксиране;

• Полипропилен - имат най-нисък коефициент на топлопреминаване и са тези, които най-рядко се инсталират в подове с водно отопление.

Тоест, колкото по-висока е топлопроводимостта на материала, толкова по-големи са пролуките между бримките и обратно, ако този индикатор не е висок, тогава стъпката намалява.

2. Диаметърът на тръбата определя това: колкото по-голям е диаметърът на тръбата, толкова по-широка е стъпката на монтаж, а колкото по-малък е диаметърът на тръбата, толкова по-малко е разстоянието между серпентините на подовото отопление. Тъй като голяма площ на напречното сечение заема по-голяма площ, естествено е такава серпентина да отделя повече топлина. Тънката тръба, от друга страна, има повишено хидравлично съпротивление.

Визуално, връзката между стъпката при полагане на веригата на водния под и напречното сечение на тръбите изглежда така:

• стъпка 10 - 15 см, с диаметър от 20 до 36 мм - количеството тръбен материал, което ще е необходимо на 1 м2, е съответно 7 - 10 линейни метра;
• 20–25 см, диаметър 20–36 мм – необходим размер на тръбата 4–5 метра;
• 30 см, диаметър 20 - 36 мм - количество от 3,5 до 4 линейни метра.

Площ на помещенията

За да изчислите разстоянието между тръбите, първо трябва да изчислите площта на отопляваното помещение. Това може да се направи с помощта на проста геометрична формула:

S = A * B

Къде:

• S — площ;
• А — дължина на стаята;
• Б — ширина.

Моля, обърнете внимание! Изключете от получената фигура зоните, където планирате да инсталирате големи мебели.

Няма смисъл да се монтира под на водна основа под него; това само ще доведе до допълнителни разходи за закупуване на материала.

Въз основа на получените резултати се определя оптималното разстояние между подовите намотки. За по-големи помещения се препоръчва монтирането на намотките по-близо една до друга, докато за по-малки помещения разстоянието трябва да се увеличи.

Коефициент на топлопроводимост

Топлопроводимостта на конструкцията се влияе не само от топлопроводимостта на тръбопровода, но и от тази на всички материали в „пая“. Най-често веригата се полага в замазка и ако слоят хоросан е по-голям от 70 мм, това трябва да се вземе предвид при разработването на схемата за монтаж.

Различните видове подови настилки също така провеждат топлината по различен начин. Най-добрите варианти за хидравлично подово отопление са плочки, линолеум или ламинат.

При инсталиране на отопление в сграда с дървени подове и използване на алуминиеви плочи, нивото на топлопреминаване е почти същото като при замазка.

Охлаждаща течност - вид и температура

Разстоянието между завоите се влияе от охлаждащата течност - нейния вид и степен на нагряване.

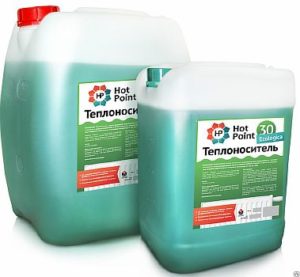

Течност, обикновено вода или антифриз, циркулира във водопровода на пода. Водата се нагрява добре и задържа топлината, но антифризът се затопля по-бързо и се охлажда по-бавно, така че коефициентът му на топлопреминаване е по-висок. Следователно, когато се използва антифриз, серпентините могат да бъдат разположени по-далеч една от друга.

Ако температурата на охлаждащата течност достигне 31–32 градуса по Целзий, препоръчителното разстояние при монтаж е 10 см. При 33–35 градуса по Целзий приемливото разстояние е 15 см; 20–25 см се препоръчва за температури между 36 и 40 градуса по Целзий. Ако температурата се повиши над 40 градуса по Целзий, контурът трябва да се монтира на интервали от 30 см.

За да определите средната температура на охлаждащата течност за подово отопление с топла вода, трябва да добавите температурите на захранващите и връщащите вериги и да ги разделите наполовина.

Моля, обърнете внимание: При изчисления е необходимо да се използва идеалната и най-подходяща температура за човек: 27 градуса по Целзий.

Загуба на топлина и местоположение

Загубите на топлина от прозорци, врати и външни стени също влияят на разстоянието между тръбите в системите за подово отопление. Местоположението на къщата също се взема предвид.

Например, в северните райони, където температурите навън са под нулата, но сградата е топла, тази температурна разлика води до увеличени загуби на топлина през прозорци, врати и стени.

За да се компенсират тези загуби, е необходимо да се увеличи дължината на тръбопровода и да се намали разстоянието между тръбите.

За всеки контур, свързан към разпределителния блок, изчислението на топлинния поток трябва да се извърши отделно.

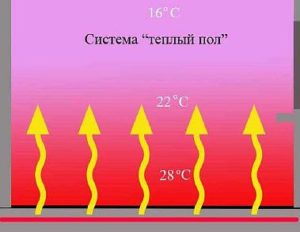

Оптимална стайна температура

Оптималната температура за дадено помещение зависи от предназначението му. В помощните помещения тя е по-ниска, докато в жилищните е по-висока. Приблизителни препоръки за температура:

• дневни - от 18 до 25 градуса;
• кухня, тоалетна и баня - от 18 до 26;
• коридор - от 16 до 22;
• килер - от 12 до 22.

Струва си да се отбележи, че всеки човек има своя собствена комфортна температура, така че трябва да изберете температурното ниво, което ви подхожда.

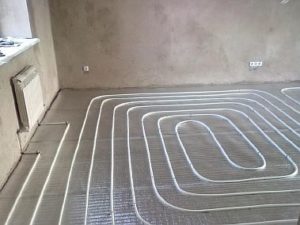

Оптимално разстояние между завоите на тръбите при различни схеми на полагане и правила за изчисление

След като изберете вида на тръбите и начина им на монтаж, трябва да изчислите какво разстояние между кръговете на подовото отопление ще бъде оптимално за вашия дизайн.

Както бе споменато по-горе, ако тръби с голямо сечение са разположени близо една до друга, повърхността на пода ще се прегрее. И обратно, ако малките тръби за подово отопление са разположени твърде далеч една от друга, ще се образуват топлинни кухини.

Има няколко фактора, които трябва да се вземат предвид при определяне на правилното разстояние между контурите за подово отопление, тъй като това ще повлияе на равномерното разпределение на топлината:

1. Разстоянието между контурите варира от 50 до 450 мм, в зависимост от диаметъра на тръбата. За опростяване на процеса на изчисление най-често се използват числа, кратни на 50. За частни сгради обаче разстоянието може да бъде 100, 150, 200 и т.н.
2. Наклонът се влияе от нивото на топлинно натоварване. За средно натоварване от 50-80 W/m2, препоръчителният интервал е 100-200 mm.
3. Разстоянието от стените до първия завой трябва да бъде най-малко 20 см.

Опитните водопроводчици често използват техника с променливо разстояние между тръбите. В зони под прозорец или близо до врата тръбите се полагат по-близо една до друга.

Важно е да се определи оптималното разстояние между клоновете, тъй като течността в тръбите влияе върху подовото покритие, а изборът на правилно разстояние ще осигури ефективно разпределение на водните потоци.

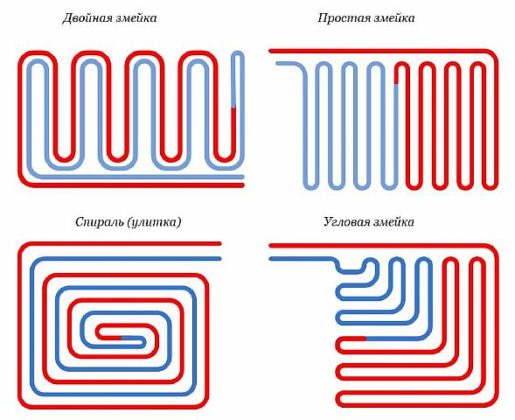

 Нека разгледаме по-подробно всяка схема..

Змия

Методът „змия“ е лесен за изчисляване и инсталиране, което го прави доста разпространен. Нагревателният елемент първо трябва да се монтира в най-студените зони на помещението – близо до външните стени, балконите и прозорците. След това се прокарват контури успоредно на стената по цялата площ и веригата се връща към нагревателния елемент.

Въпреки това, серпентинният модел не осигурява равномерно нагряване на повърхността. Този модел често се използва, когато има допълнителен източник на топлина или за малки пространства. При полагане на плочки в серпентинен модел, разстоянието между плочките трябва да бъде възможно най-малко - 100 мм.

Ъглова змия

Примката се полага по външния ъгъл, а следващата примка се поставя успоредно на нея. Този метод е идеален за отопление на ъгли. Ако има три външни стени, се препоръчва опцията "двойна ъглова змия".

Двойна змия

Принципът на монтаж е същият като при метода "змия". Разликата е, че връщащата тръба върви успоредно на правата тръба. С този метод разстоянието между контурите може да се увеличи от 150 на 250 мм.

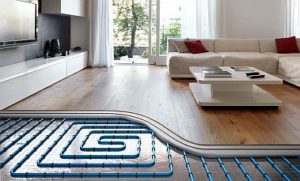

Охлюв

Тръбите се поставят по периметъра на помещението и след това се спирално извиват към центъра. Връщащите се линии преминават между контурите за топла вода. Това е най-оптималното разположение, тъй като подът се нагрява равномерно, но е по-трудоемък метод.

Методът „охлюв“ позволява тръбите да се поставят на максимално разстояние една от друга, тъй като загубата на топлина е минимална. Освен това, този дизайн намалява разхода на енергия от тръбопровода.

Полагане на TP по модел на охлюв, характеристики на схемата, плюсове и минуси, изчисляване на стъпката и дължината на контурите, стандарти и SNiPs.

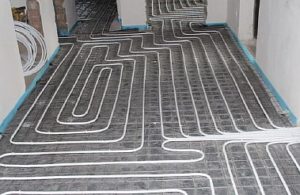

Комбиниран метод

За голяма стая може да се използва комбинация от двата контура. Препоръчителната конфигурация е два контура тип „охлюв“ и три до четири контура тип „змия“. Хидравличното подово отопление ще бъде по-ефективно, ако тръбите са положени във формата на „змия“ по краищата и във формата на „охлюв“ в центъра.

Моля, обърнете внимание! При всяко разположение тръбите могат да бъдат разположени с еднакво или различно разстояние една от друга.

Избор на оптимален метод на монтаж

В големи пространства (коридори, дневни) е идеално разположението на тръбите тип „охлюв“, тъй като то може равномерно да затопли площ с всякакъв размер. Възможно е и разположение „змия“, но подът в едната зона ще бъде по-горещ, отколкото в другата.

Дизайнът „змия“ е идеален за малки помещения, тъй като температурната разлика ще бъде изтрита върху малка повърхност и няма да бъде забележима. Този метод е идеален и за помещения със сложни планове. Освен това, поставянето на дизайна „змия“ по външните стени ще помогне за блокиране на студените течения от улицата.

Тази опция е идеална за пространства с различни зони. Всяка зона може да бъде конфигурирана с най-подходящото разположение, за да се създаде оптимален микроклимат.

„Ъгловата змия“ не затопля добре помещението, препоръчително е да се използва с комбиниран метод, тя ще затопли перфектно ъглите.

Нека изчислим дължината на контура

При извършване на изчисления за определяне на броя на тръбите за полагане на конструкция - подово отопление с вода, трябва да се вземат предвид следните точки:

• общата площ на всички помещения;
• брой колекционери;
• оформление на стаята;
• размерът на отворите за прозорци и врати, през които може да излиза топлина;
• дебелината на стените;
• разположение на мебелите;
• влажност на въздуха;
• предназначение на стаите;
• наличието на други отоплителни системи.

Въз основа на средната стойност, 1 м2 ще изисква 5 линейни метра тръба, със стъпка на полагане от 20 см.

За най-точно изчисление на размера на тръбопровода е подходяща следната формула:

Д = Ш / Ш x 1.1

Къде:

• S е площта на стаята;
• N — стъпка на полагане;
• 1.1 - резерв за завиване.

Към получените данни трябва да се добави броят на метрите от пода до разпределителния шкаф и обратно.

За по-голяма яснота, нека разгледаме процеса на изчисление, използвайки пример:

• площ на стаята - 15 метра;
• максималното разстояние до разпределителния шкаф от пода е 4 метра;
• разстояние между тръбите - 0,15 мм;

15: 0,15 x 1,1 + (4 x 2) = 118 метра

Друг начин за изчисляване на необходимото количество тръби е да се начертае схемата на милиметрова хартия. Не забравяйте да следвате мащаба и да вземете предвид размера на стаята.

След като отразите цялата система на хартия, трябва да измерите дължината на всички намотки на чертежа с помощта на линийка и да умножите този резултат по съответния мащаб.

Може ли контурът да бъде с различна дължина?

Линията за подово отопление не трябва да надвишава 120 метра. В противен случай трябва да се монтират няколко отделни контура. В идеалния случай всички те трябва да са с приблизително еднаква дължина. Това ще елиминира необходимостта от допълнително балансиране и настройки на системата.

Ако разгледаме тристаен апартамент, едната от които е баня, естествено е дължината на тръбите в тази стая да е много по-къса, отколкото в останалите. Възниква въпросът: трябва ли серпентината в останалите стаи да бъде разделена на секции, така че да съответства на размера на тръбите в банята?

Това не е необходимо; има приемлива разлика в дължината на тръбите до 30 до 40% в помещения с различни размери. Освен това, чрез използване на различни диаметри на тръбите и вариране на разстоянието между монтажите, можете да намалите площта на голямо помещение.

Моля, обърнете внимание! Не забравяйте да изключите от площта на най-голямата стая зоните, където ще бъдат монтирани големи мебели.

Независимо от избраната схема, е необходимо първо да се подготви чертеж на разположението на тръбопровода, като се вземат предвид размерът на контурите и интервалите между клоните на топлата водна подова система.

Възможно ли е да се свържат тръбите една с друга?

Ако инсталирате меднотръбна система за подово отопление в замазка, ще трябва да свържете тръбите заедно. Това ще направи конструкцията по-надеждна и издръжлива. При монтаж на полипропиленови продукти, връзката се осъществява чрез запояване, а при използване на полиетиленова верига, връзката се осъществява чрез заваряване на топлоустойчива муфа.

Свързването на PE-X и PE-RT тръби с фитинги е по-трудно. Монтирането на прес фитинги е приемливо, но не се препоръчва поради риск от теч. Свързването на тръбопровода към разпределителния блок обаче изисква прес фитинги.

Важно! Свързването на електрически вериги с помощта на щепселни или компресионни фитинги е забранено. Това важи и за щепселни конектори за HDPE.

По-добре е да използвате гъвкави тръби за подово отопление в едно цяло. Това е по-надеждно и практично, тъй като ремонтът на долния етаж ще бъде по-скъп, ако възникне теч.

Подовото отопление е модерна отоплителна система, която с правилния избор на материал и точни изчисления на разстоянията за полагане на контурите може да създаде идеален микроклимат в дома.
