Диаграми за монтаж на подово отопление на водна основа: Направи си сам техники за монтаж

За да се монтира правилно подово отопление, е важно да се проучи неговото разположение, контури и конструкция на разположение.

Познаването на всички вътрешни механизми на системата ще гарантира високо качество и издръжливост на крайния продукт. Ще разгледаме това по-подробно по-долу.

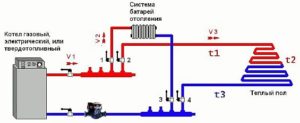

Схеми за свързване на подово отопление

Има четири най-често използвани схеми за свързване. Всяка от тях се използва в специфични случаи. Всичко зависи от вида на отоплителната система, броя на стаите, използваните материали и други фактори.

Препоръчваме ви също да прочетете статията. Направи си сам подово отопление с вода, където е представен подробно поетапният монтаж върху бетонна замазка.

Директно от котела

Тази система изисква бойлер, от който охлаждащата течност се разпределя към подово отопление и други отоплителни системи (например допълнителен радиатор). Тъй като охладената течност се връща в бойлера, където се нагрява отново. В системата Те също използват помпа, която регулира движението на охлаждащата течност..

Препоръчваме инсталирането на кондензен котел. Той има най-подходящия нискотемпературен режим, за разлика от другите котли (конвенционални или на твърдо гориво).

В това видео специалист демонстрира завършена система, инсталирана директно от бойлера. Той предоставя полезна обратна връзка за работата си:

Топъл под от двуконтурен котел.

От трипътен вентил

Този тип свързване обикновено се използва в комбинирани отоплителни системи. Тъй като котелът подава вода с температура 70-80 градуса по Целзий, а подовото отопление ускорява топлоносителя до 45 градуса по Целзий, системата трябва по някакъв начин да охлажда топлата вода. Ето защо е инсталиран трипътен вентил..

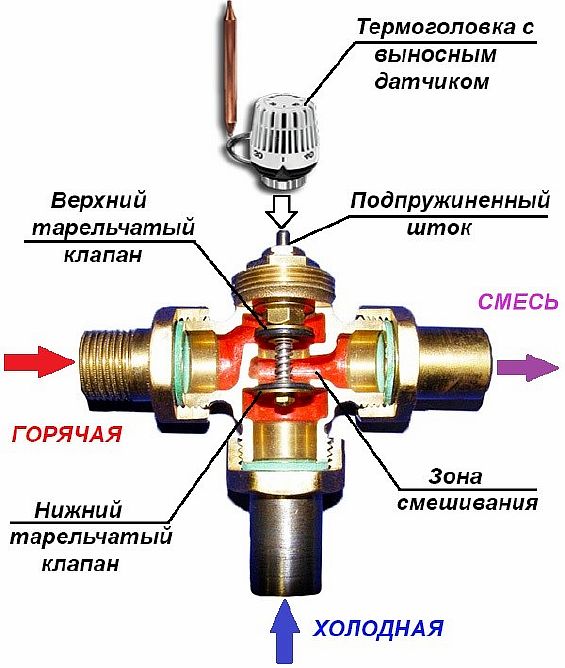

Как работи? Разгледайте диаграмата:

1. Топлата вода идва от бойлера.
2. В същото време, охладена вода (която е преминала през отопляемия под, го е загряла, е охладена и е върната обратно) влиза в клапана от другата страна.
3. В центъра на клапана се смесват гореща вода и охладена обратна вода.
4. Термостатичният вентил регулира необходимата температура. Когато достигне желаните 40-45 градуса, водата се връща обратно през тръбите на подовото отопление, затопляйки помещението.

Отрицателен аспект е невъзможността за прецизно разпределение на количеството студена и топла вода. В някои случаи водата, постъпваща в подово отопление, може да е или твърде студена, или леко прегрята.

Въпреки това, като се има предвид, че инсталирането на подобна система е много лесно и достъпно, мнозина избират този вариант за свързване. Например, това е отличен избор за клиенти, които нямат високи очаквания и искат да спестят пари.

Пример за реална верига:

В това видео, специалист по монтаж обяснява подробно компонентите на трипътен вентил, кога е най-добре да се монтира такъв и различните налични видове. Инженерът обсъжда потенциални грешки и дава препоръки как да ги избегнем:

Трипътен вентил. Как да го инсталирате правилно.

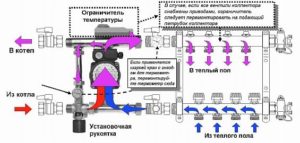

От помпено-смесителния агрегат

Системата е смесена. Тя има зона за радиаторно отопление, подово отопление и помпено-смесителна единица. Смесването се осъществява от охладената вода за подово отопление, която постъпва от връщащата линия, към загрятата вода от котела.

Всеки смесителен възел е оборудван с балансиращ вентил. Той прецизно дозира обема на охладената течност (връщаща се), добавена към топлата вода. Това спомага за осигуряване на прецизен контрол на температурата на охлаждащата течност, постъпваща в системата за подово отопление.

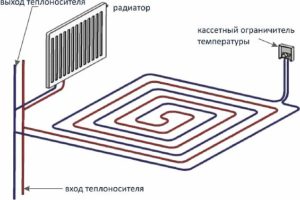

От радиатора

В много сгради и апартаменти този тип свързване на подово отопление е забранено. Въпреки това, където е разрешено (разрешението се получава от отдела за жилищно-комунални услуги или от управляващото дружество на вашата сграда), системата се инсталира директно през радиатора.

Загрятата вода тече директно от радиатора към системата за подово отопление. Охладената вода постъпва в касетъчен ограничител на температурата и се връща към радиатора (изход за топлоносител).

Монтажът е най-лесният и най-рентабилен. Той обаче има своите недостатъци: водата от радиатора може да е твърде гореща за подовото отопление. Това води до кратък живот на системата и материала, а подът ще бъде твърде горещ. През лятото, когато отоплението е изключено, подът ще бъде студен.

Струва си да се има предвид, че водното налягане от радиатора не винаги ще бъде достатъчно, за да избута топла вода през подово отопление. В този случай тази конструкция ще бъде безполезна и само един радиатор ще отоплява.

Идеалното място за използване на подово отопление от радиатор е баня или лоджия.

Видеото показва монтаж на подово отопление директно от общ радиатор. Монтажникът демонстрира подробно как да се направи това с минимални загуби. Монтажът включва три кръга: кухня, баня и хол. Апартаментът е малък:

Как да монтирам подово отопление от отоплителна система? Свързване на подово отопление към отоплителна система без колектор.

Модели на полагане

Съществуват няколко вида системи за разпределение на топлината, всяка от които се използва в различни ситуации.

Преди да прегледате диаграмите, е важно да разберете какво е „стъпка на тръбите“. Тя се отнася до разстоянието между тръбите.

Обикновено се прави по същия начин. Ако обаче в стаята има място, което трябва да се нагрява по-интензивно, разстоянието на това място е по-малко, което позволява тръбите да бъдат разположени по-близо една до друга и да произвеждат повече топлина.

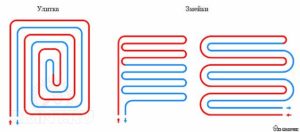

Змия

Серпентинната решетка е най-лесната за монтаж. Често се използва в малки, уютни пространства. Топлинната ѝ мощност е по-ниска от другите опции. Стандартната стъпка на серпентинната решетка е 150 мм (100 мм на стената и студената зона).

Диаграмата по-долу (вляво) показва, че тръбите се нагряват само от едната страна (наполовина), докато другата страна започва да се охлажда и до края на серпентината водата се е охладила напълно. Това е основният недостатък на тази система. Тя обаче е идеална за помещения, където едната част от стаята трябва да се отоплява, докато другата част трябва да остане хладна или по-малко топла.

Проблемът с неравномерното нагряване може да се коригира с помощта на двойна змийска верига. Диаграма на тази верига е показана по-долу (вдясно).

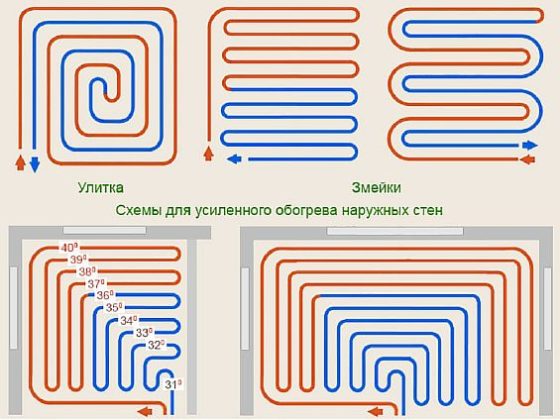

Съществува и ъглова серпентина. Използва се, когато стените от двете страни на ъгъла са обърнати навън. Тези стени се охлаждат през студеното време, затова се препоръчва да се монтира ъглова серпентина по протежение на тези стени. Нагревателната част на серпентината ще минава директно по тези стени. Колкото по-близо до центъра на стаята, толкова по-малко топлина ще се генерира.

Гледайте видеоклип на монтажник на подово отопление, който полага отоплителна течност по серпентинен модел. Видеото завършва с кратко обяснение как да свържете серпентинен модел към помпата и колектора.

Направи си сам хидравлично подово отопление. Част 2. Монтаж на тръби

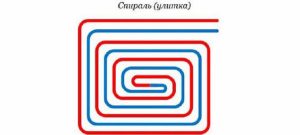

Охлюв

Този тип подова настилка е спираловидна, откъдето идва и името „Охлюв“. В сравнение със змията, тя затопля помещението по-ефективно. Топлината се разпределя равномерно.

Монтажът започва от края на стаята, минава по стените и достига до центъра, след което се завива и продължава от центъра към ръба. Разстоянието за този монтаж е 1 см. Най-често срещаното разстояние е 2-3 см.

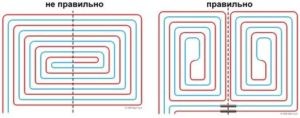

Ако стаята е голяма, не разтягайте топлообменника твърде много, тъй като това няма да го отоплява ефективно. По-добре е да разделите топлообменника на три отделни секции, както е показано на фигурата по-долу:

Във видеото е показан по-визуален монтаж на охлюви. Техникът полага тръбите стъпка по стъпка и предоставя полезни съвети за опростяване на монтажа на подовата настилка. За по-добро отопление се използват няколко охлюва на стая.

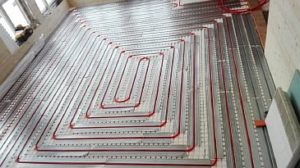

Монтаж на водно подово отопление

Комбинирана схема на оформление

Този тип инсталация на подово отопление използва комбинация от серпентинна и охлювовидна система. Например, да предположим, че една стая има четири помещения. Най-голямата от тях ще бъде охлювовидната система, докато по-малките ще бъдат серпентинната система.

Можете да направите две завъртания на змията в една стая и след това да продължите с охлюв. По този начин комбинирате шарките в една стая.

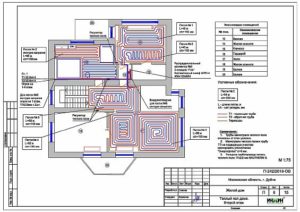

По-долу е показана диаграма на комбинираната инсталация:

Този метод се препоръчва само за опитни професионалисти, а не просто за „разнообразие“. Важно е правилно да се изчисли разпределението на топлината в помещението и да се вземе предвид къде трябва да бъдат студените зони (местоположението на мебелите). Ако комбинирането на методи не е необходимо, то не се използва.

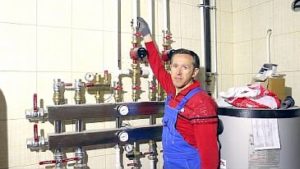

Предлагаме ви да гледате полезно видео. Техникът използва диаграма, за да демонстрира монтажа на комбинирана подова система (змия и охлюв). Примерът използва пространство, състоящо се от четири отделни стаи (кухня, спалня и др.).

3 Как да направите схема на разположение на верига с подово отопление

Как да изготвим план за монтаж на под?

Диаграмата се създава още преди да закупите всички материали. Тя помага не само за правилното инсталиране на подовото отопление, но и за планирането на необходимите количества материали.

Първо, нарисувайте скица на стаята, в която планирате да поставите плочките. Това може да бъде единична стая, цял апартамент или цяла къща (частна). Уверете се, че чертежът е точен, като вземете предвид размерите на стаята си. Скицирането на око няма да осигури точност. Вземете предвид квадратурата на стаята и я прехвърлете на хартия или в работното пространство на вашия компютърен софтуер.

Това видео ви запознава с компютърна програма за проектиране на планове за подово отопление. Видеото предоставя общ преглед, представяне на възможностите на програмата и кратки инструкции как да я използвате.

Програма за топъл под

Какво е включено в счетоводството на плана:

• план на сградата (включително всички етажи);
• материал на пода, стените, прозорците и вратите;
• желаната температура в отопляемото помещение;
• местоположение на колекторите и отоплителния котел;
• подробно разположение на мебелите, размерите им, като се вземат предвид квадратните метри на стаята;
• средна температура на околната среда през зимата;
• наличието на друг източник на топлина (радиатор, камина, сплит система и др.)

Съвети и трикове за етапа на създаване на диаграма:

• Приблизителната площ за 1 верига трябва да бъде повече от 15 кв. м.
• В големи пространства инсталирайте няколко електрически вериги. Дължините им не трябва да се различават с повече от 15 метра.
• Ако стъпката е 15 см, това ще е равно на разхода на тръба от 6,7 м на 1 кв. м. Ако инсталацията е на всеки 10 см, тогава разходът ще бъде 10 метра на 1 кв. м.
• Минималният радиус на огъване на тръба е равен на 5 от нейните диаметри.
• Като се има предвид, че загрятата вода първоначално ще преминава през тръбите, а след това постепенно ще се охлажда и ще се връща в колектора вече охладена, полагането трябва да започне на местата, които са най-податливи на охлаждане (прозорци, ъглови стени).
• Планът на веригата може да се начертае ръчно върху милиметрова хартия.

Във видеото техникът чертае на ръка схема на инсталацията на подово отопление на хартия. Той също така предоставя визуални примери за изчисление.

ПРОЕКТ ЗА ТОПЪЛ ПОДОВО ОТОПЛЕНИЕ, ИЗЧИСЛЕНИЕ, ПОМПА (за голяма стая)

Важно е да запазите попълнената схема на монтажа (начертана или разпечатана). В аварийни ситуации (като течове, продажба на апартаменти или ремонти) може да е необходимо да знаете точното местоположение на тръбите.

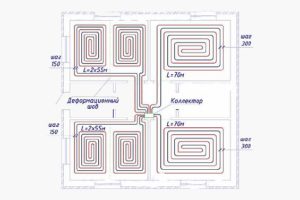

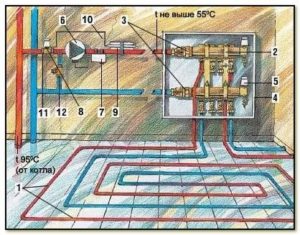

Когато изготвяте диаграмата, имайте предвид, че колекторът е монтиран в центъра на помещението (вижте диаграмата по-долу). Важно е разстоянието между всички вериги да е приблизително еднакво.

Кой метод на монтаж е най-добър? Най-добре е да изберете модела, който най-добре подхожда на стаята. Това вече беше обсъдено по-горе.

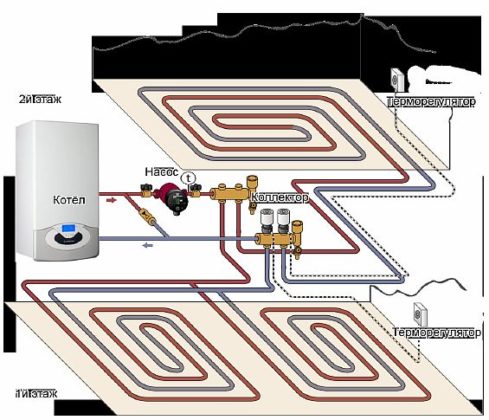

План за двуетажна къща

Планът по-долу показва разположение на подово отопление на два етажа. Първият етаж е голям, затова се използва двуконтурна отоплителна система "Охлюв".

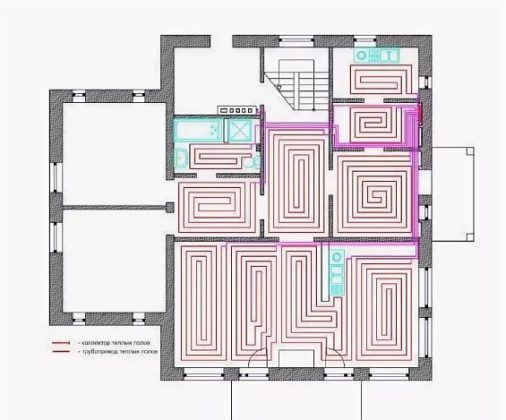

Многостайни помещения (къща, апартамент)

Планът показва, че системата "Охлюв" е използвана в цялото помещение. Това включва банята и кухнята. Обърнете внимание, че контурите не се простират под мебели, уреди или водопроводни инсталации.

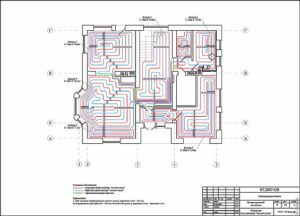

Разположение на стая със сложни извивки на стените

При полагане на подови настилки може да се сблъскате с някои малки трудности – извити стени или уникални, дизайнерски оформления. В такива случаи инсталирането на гладък, равномерен серпентинообразен или охлювовиден модел може да бъде предизвикателство. Използва се комбинирана система за монтаж.

Отоплителната течност се разпределя въз основа на формата и кривината на стените. Вижте диаграмата по-долу за план за полагане на тръбите. Разстоянието между помещенията също се взема предвид при изчисляване на отоплението.

Видове водни подове и тяхната структура

Има четири вида хидравлично подово отопление. Всеки от тях има различна структура и начин на монтаж. Изборът е ваш. Всяко има своите плюсове и минуси.

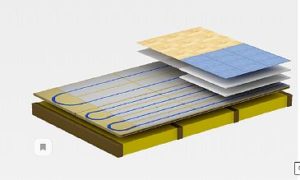

Модулни дървени подови настилки

Състои се от сглобяеми елементи – модули (22 мм ПДЧ), предварително фрезовани с канали. Монтира се върху подовите греди. Между гредите се поставя изолация. Разстоянието между гредите е 600 мм. При използване на керамика, разстоянието е 300 мм.

Монтажът на модулите е много лесен: просто ги поставете на пода. Специална ключалка, вече инсталирана в елементите, се използва за свързване на системата.

Модулните и решетъчни подови настилки се използват за дървени основи (в дървени къщи), които се монтират върху дървени греди.

Инструкции стъпка по стъпка:

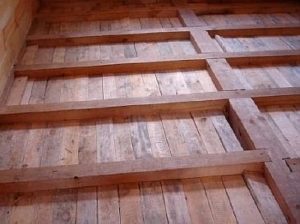

1. Уверете се, че дървеният под, където ще се монтира отоплителната система, е равен и чист. Ако подът скърца, показва признаци на гниене на дървото, има пукнатини или под дъските има течение, най-добре е да ремонтирате повърхността.
2. Разстоянието между гредите трябва да бъде строго не повече от 60 см.

• След това заковайте шперплат или дъски към гредите и отдолу. Това ще служи като повдигнат под, който ще поддържа подовото отопление.

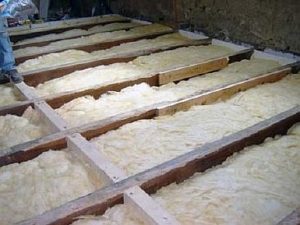

• Поставете изолация върху повдигнатия под. Но първо, поставете слой полиетилен. След това, поставете полистиролова пяна или, още по-добре, фибростъкло върху него.

• След това подредете готовите модули, като ги закрепите заедно с ключалки.
• Поставете тръбата за топлопренос в слотовете на модулите.
• След това можете да положите ламинатаВ някои случаи между ламината и отопляемия под се поставя подсилващ слой (алуминиева плоча, подложка).

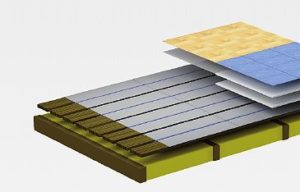

Дървени подове с решетъчни решетки

Тази система се различава от модулния тип по своя дизайн. Докато модулната система използва предварително сглобени елементи, ламелната система изисква създаване на канали (полагане на дъски с дебелина 28 мм с разстояние 20 мм между ламелите).

Версията с ламелите също се монтира върху греди (надстройки) със същото разстояние като модулната версия. Между тях се поставя изолация.

Алуминиевите листове се използват, когато стъпката на монтаж е 150, 200 или 300 мм. В зони, където има топлинни загуби (ъгли на апартаменти, прозорци), се използва стъпка от 150 мм.

Независимо дали изберете модулна или стелажна система, имайте предвид, че всяка изисква отделен проект с уникално изчисление на натоварването на отоплителната система.

Вземат се предвид стъпката на контурите, техният брой, монтажът на разпределителни колектори и други автоматични системи.

Бетонна система

Тази система се използва най-често при инсталиране на подово отопление. Концепцията е проста: тръбите се монтират и се запълват с бетон.

От какво се състои схемата на бетонната система (пълнеж):

1. Топлоизолация (често се препоръчва експандиран полистирол). Това е необходимо за задържане на топлината в помещението. Това гарантира, че топлината ще тече нагоре в помещението и околностите му, а не надолу към пода.
2. Железна мрежа. Монтажът се извършва върху топлоизолация (стиропор). Тръбите се закрепват към нея със специални скоби. Има много други аксесоари за закрепване на този вид подови настилки (скоби, релси, харпуни).
3. Амортисьорна лента. Полага се по периметъра на помещението преди изливане. Компенсира топлинното разширение при нагряване на замазката.
4. Тръби (от 8 до 32 мм). Изборът на диаметър на тръбата зависи пряко от обема на отопляемата площ и натоварването на отоплителната система. Тръбите се полагат само по специален проект. Преди изливане цялата система се тества за функционалност и течове.
5. Изливане на бетон (замазка). Това е бетонен разтвор. Излива се последен. Това е последният етап от монтажа на подово отопление.

Гледайте видеото на изпълнителите, които монтират пода и изливат бетонна замазка. Ще видите как правилно да разпределите замазката върху основата на тръбата: равномерно, без неравности или бучки.

Изливане на замазка върху подово отопление. Замазка с маяци. Детайли

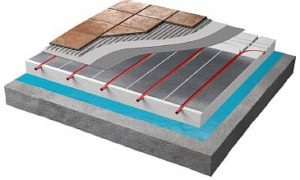

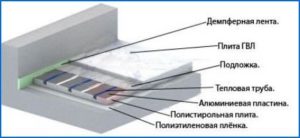

Полистиролна система

Този вид е най-тънкият и лек. Състои се от експандиран полистирол със специални канали и алуминиеви ребра, които разпределят топлината. Подходящ е за всички видове помещения. Системата има различни стъпки, в зависимост от вида и предназначението на помещението.

Полистироловата система е идеална за помещения с ниски тавани или за балкони, където подът се нуждае от максимална изолация.

Друго предимство на тази система е, че не е необходимо да се излива замазка върху пода. Това спестява време и пари.

Повърхността, върху която ще се монтира полистироловият под, трябва да е идеално равна, гладка и без прах и отломки. Не се допускат неравности (максимум 2 мм на квадратен метър). В противен случай съществува риск от деформация на целия отопляем под.

Процес на инсталиране:

1. Поставете полиетиленово фолио върху повърхността (основата). Поставете плочите върху него съгласно инструкциите на опаковката. Процедурата по монтаж е стандартна, но в зависимост от производителя на полистиролните плочи за подово отопление може да има специфични съображения за монтаж.
2. Обърнете специално внимание на стъпката на инсталиране, която сте изчислили при изготвянето на плана.
3. Между полистирола и стената винаги се поставя демпферна лента. Това предотвратява напрежението върху стената, когато готовата система за подово отопление се нагрява и охлажда.

• Алуминиевите пластини са закрепени към специални канали в полистирола. Те ще разпределят допълнително топлината от тръбите по целия под.
• След това се поставя в отворите на тръбите, през които ще тече горещата течност.
• В края на инсталацията тръбите се свързват към колектора и се извършват хидравлични изпитвания.

Подовото отопление не може да се инсталира без разбиране на тънкостите и схемата на инсталирането му. Изчисленията и правилният дизайн са от съществено значение. Да видите как други го правят не е достатъчно, за да повторите инсталацията сами. Само като се научите как да работите с проект, можете да създадете висококачествена система за подово отопление.
