Трипътен вентил за подово отопление: видове, схеми на свързване и монтаж

Безпроблемната работа на всяка отоплителна система зависи от правилния избор на компоненти и хидравличното подово отопление не е изключение. При тази конструкция поддържането на правилната температура и дебит на охлаждащата течност е от решаващо значение – функция, изпълнявана от спирателни вентили: двупътен или трипътен вентил.

В нашата статия ще обясним какво представлява трипътният вентил, как работи и какви са различните видове. Ще научите също кой вентил да изберете за вашата система за подово отопление, както и как да го инсталирате сами.

Обхват на приложение

Системите за подово отопление са все по-популярни в жилищните сгради днес, но правилното отопление не може да се осигури без регулиращ вентил. Трипътен вентил е предназначен за регулиране на нивото на нагряване в подово отопление с вода, покрито със замазка.

Вентилът е монтиран като пълен комплект смесителна и разпределителна единица, и като самостоятелно устройство. В малки пространства (баня, тоалетна, кухня), инсталирането на многофункционален колектор е безсмислено – скъпо е и неоправдано.

Трипътен термостатичен смесителен вентил може да контролира температурата и да регулира обема на течността за такива помещения.

Основни области на употреба:

1. В радиаторна отоплителна система.
2. В системата за топла вода.
3. В топли подове.

Функции

Хидравличното подово отопление се различава значително от стандартното радиаторно отопление. Подовите тръби, които са вградени в циментова замазка, изискват вода с определена температура, значително по-ниска от тази, която циркулира в радиаторите. Следователно е необходим трипътен смесителен възел, за да се доведе охлаждащата течност до необходимата температура.

Довеждането на течността до необходимата температура на нагряване, която отговаря на стандартите за подово отопление (която варира от +35 до 55 градуса), е основната функция на трипътния термостатичен смесителен вентил.

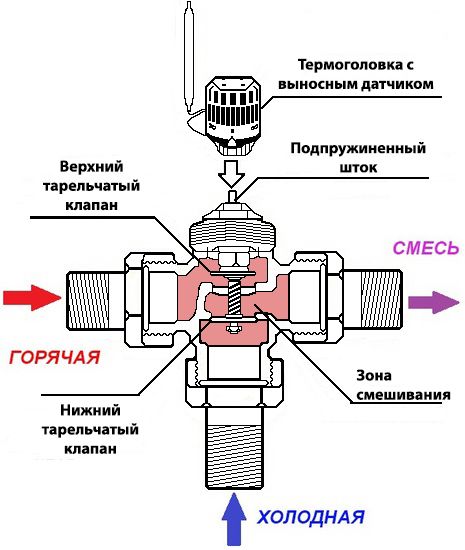

Дизайн и принцип на действие

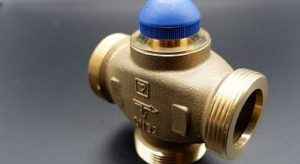

Смесителният вентил е устройство за смесване и регулиране на водните потоци. Той има три отвора: два входа и един изход. Между входовете е разположен температурно-чувствителен вентил, който регулира потока на течност – както охладена, така и нагрята. Съвременните устройства са оборудвани с термостатичен вентил или регулиращ вентил.

Вентилът за подово отопление работи непрекъснато. Процесът стъпка по стъпка е следният:

• загрята вода се подава към първия вход - температурата ѝ се определя във вентила;
• Ако температурата на водата надвиши необходимата за подово отопление, подаването на охладена течност от връщащата линия се отваря през втория отвор;
• вътре в клапана се смесват нагряти и охладени течности;
• след достигане на необходимата температура, обратният поток се затваря;
• Топлоносителят се подава през изхода към тръбите на подовото отопление.

За да работи термоклапанът ефективно, е необходимо да се поддържа постоянно налягане в тръбопровода.

При работа на автоматичен термосмесителен вентил, оборудван със серво задвижване, се извършва нагряване след 3 минути, ако има термоглава, течността се нагрява след 15 минути.

Видове

Esbe трипътен за подово отопление: за какво е?

Трипътните термостатични вентили се предлагат в отделни и смесителни видове. Смесителните видове се използват за подово отопление.

Освен това, те имат различни методи на активиране, вариращи от ръчно до автоматично. Те се различават и по дизайна си, включително разположението на входните и изходните отвори.

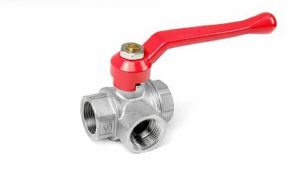

Ръчно

Ръчното устройство е евтино, но рядко се използва поради неудобството си. Подходящо е само за малки пространства, като бани и кухни. Температурата и дебитът се регулират ръчно с помощта на дръжка.

Автоматично

Автоматичните кранове имат термична глава или електрическо задвижване, което може да се управлява от сензор.

Видове смесителни агрегати:

• Просто - ако температурата се повиши, течността се разширява, клапанът се отваря и студената и топлата вода се смесват.

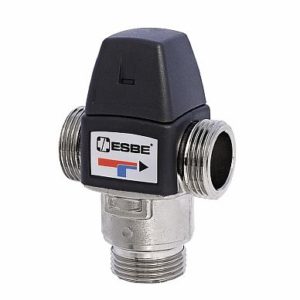

• Трипътните вентили с термоглава и дистанционен термостат за подово отопление са по-модерни модели. Те са широко използвани, защото са прецизни и не изискват електричество за работа. Средните цени варират от 500 до 2500 рубли.

• Трипътните отоплителни вентили с термостат регулират потока на загрятата и охладената вода, а температурата се контролира от вграден термостат. Отворите се разширяват и свиват автоматично, в зависимост от температурата на водата.

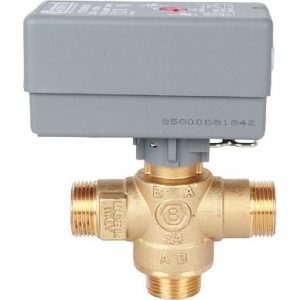

• Електрически задвижващи механизми (магнитни задвижващи механизми или серво задвижващи механизми) — клапата на вентила се задейства от електрически мотор, управляван от контролер, който получава сигнал от температурен сензор. Те се свързват лесно, което ги прави широко използвани. Основният им недостатък обаче е ненадеждността, тъй като разчитат на електричество. Те са по-скъпи от термостатичните вентили, приблизително 4000–5000 рубли.

• Пневматично или хидравлично задвижвани – те се използват по-често в промишлени условия за приложения с високо налягане. Те са по-скъпи, но имат по-дълъг експлоатационен живот.
• Електронно - регулирането се осъществява чрез вграден електродвигател или контролен елемент с термометър.

Материали за производство

Трипътните термосмесителни вентили са изработени от следните материали:

1. Месингът е медна сплав с добавен цинк. Той е устойчив на корозия и е издръжлив и дълготраен. Понякога тези термостатични смесители са хромирани или никелирани, за да се предотврати потъмняване. Тази опция се използва най-често в жилищни помещения.
2. Бронзът е медна сплав с добавен калай. Той е рядък, въпреки че качеството му не е по-лошо от това на месинга.
3. Неръждаемата стомана е отличен метал за изработка на контролни устройства. Тя е издръжлива, здрава и устойчива на корозия. Устройствата от неръждаема стомана обаче са скъпи, което ги прави неподходящи за собственици на жилища.

Има регулатори, изработени от титан и въглеродна стомана, но те се препоръчват за промишлена употреба. Вентилите също се изработват от силумин (алуминиево-силициева сплав), но техният недостатък е ниската им якост.

Срок на експлоатация

Трипътен вентил за подово отопление.

Срокът на експлоатация на един клапан се влияе от неговото качество и броя на задействанията му. Средно клапанът издържа 10 или повече години. Най-честите причини за повреда са термоглавата или електрическият задвижващ механизъм.

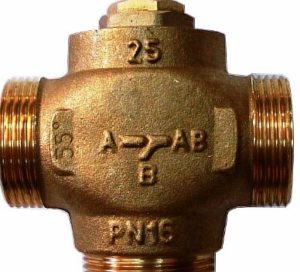

Маркиране

Трипътните смесители имат свои собствени буквени и цифрови маркировки, които отразяват:

• име на фирмата;
• серия и номер на клапана (например VTA 321);
• размер на продукта в мм (да речем DN 20);
• индикатори за ниво на температура от 20 до 40;
• капацитет в м3.

Предимства и недостатъци

Трипътните термостатични смесителни вентили са с опростен дизайн, но надеждни и издръжливи. Използването им позволява висококачествен и прецизен контрол на подовото отопление.

Термостатичен вентил за подово отопление: видове и техният дизайнКак да изберем, схеми за монтаж и алтернативни методи за свързване

Уредите са запечатани и компактни. Освен това, те предотвратяват прегряване на тръбите и замазките, удължавайки живота на системата.

Предимствата на контролните клапани са неоспорими, но те имат редица недостатъци:

1. Те увеличават хидравличното съпротивление, което влияе негативно върху функционирането на устройство, което има повече от един колектор.
2. Съществува риск от навлизане на голям обем гореща охлаждаща течност в тръбите на пода. Това може да доведе до течове и въздух в системата. Такива проблеми най-често възникват при стартиране на устройството.

Производители

Предпочитание трябва да се дава на смесителни вентили от производители с доказан опит. Тези компании включват:

1. Есбе (Швеция) — е лидер в качеството на този вид продукти. Вентилите са надеждни, с гаранционен срок над 5 години.
2. Валтек — руско-италианска компания, чиито смесителни кранове предлагат отлична производителност на достъпна цена. Те се предлагат със 7-годишна гаранция.
3. Хъниуел (Америка) — Смесителите на тази компания дават приоритет на удобния и лесен монтаж. Те са надеждни, но скъпи.

Трябва обаче да се помни, че дори висококачествените продукти, ако са инсталирани неправилно, няма да гарантират правилната работа на системата.

Как да изберем правилния?

Препоръчително е да изберете трипътен вентил от специализиран магазин. Когато избирате модел, вземете предвид неговите спецификации. При закупуване на устройство трябва:

• проучете цялата документация - гаранция, сертификат на производителя, инструкции за монтаж и експлоатация;
• дайте предимство на бронзови или месингови уреди - те няма да се разширят при нагряване;
• започнете от капацитета на вентила - този параметър трябва да съответства на производителността на котела;
• Изберете вентил с напречно сечение, което точно съответства на размера на подовите тръби; ако не съвпадат, ще трябва да закупите адаптери.

Важен момент: дори видимото съвпадение между диаметъра на входа и изхода на клапана не показва дебита. Той се определя от вътрешното напречно сечение на отворите. Този параметър е посочен в придружаващата документация.

Устройството трябва да се избере въз основа на размера на отопляваното помещение. За по-големи площи се препоръчва автоматичен уред, тъй като той може да поддържа необходимото ниво на отопление. За по-малки помещения обикновен термостатичен уред ще свърши работа, така че няма смисъл да се преплаща за по-сложен модел.

При покупка, визуално проверете устройството за стружки и пукнатини. Ако устройството е месингово, то трябва да е със златист цвят отвътре.

Закупуването на автоматични устройства ще опрости процеса на регулиране. А софтуерът ще ви позволи да регулирате температурата въз основа на часа и деня от седмицата.

Система за подово отопление с трипътен вентил

Трипътен вентил може да се монтира заедно със смесителен и разпределителен блок или като отделно устройство.

Трипътен вентил. Как да го инсталирате правилно.

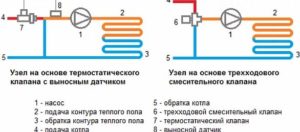

Схема с отделно инсталиран клапан

Ако вентилът е монтиран отделно, той изпълнява всички функции на колектора. Този дизайн е предназначен за малки помещения, не по-големи от 25 м². Контролът на температурата се осъществява с помощта на специално устройство и термостат, и двете разположени във вентила.

Недостатъкът на използването на клапан в тази конструкция е, че няма начин за дозиране на потока.

Системата изглежда така:

• на тръбата за подаване на гореща охлаждаща течност е монтиран трипътен клапан;
• зад него е прикрепен температурен сензор;
• След това се монтира циркулационна помпа, която ще подава вода с необходимата температура към подовата тръба.

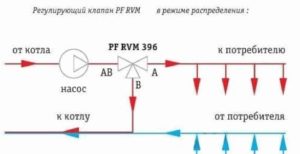

Вентил със смесителен блок

Ако площта е голяма, тогава е необходимо да се използва схема, при която вентилът е част от разпределителния блок.

Това ще осигури непрекъснатата работа на подовото отопление, а водата, постъпваща в подовата тръба, ще бъде с необходимата температура и обем.

Диаграмата на свързване е следната:

• на захранващата тръба е монтирана помпа; тя ще изпомпва нагрятата охлаждаща течност от източника;
• след това се инсталира температурен сензор, той ще контролира степента на нагряване;
• На следващия етап е прикрепен трипътен клапан - той смесва охлаждащата течност до определена степен;
• На връщащата верига е поставен клапан, през който охладената вода ще постъпва в трипътното устройство.

Тоест, охлаждащата течност, загрята до необходимата температура, ще се подава към тръбите за подово отопление.

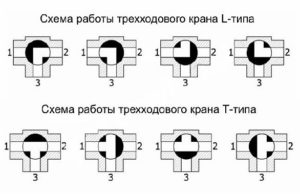

Схеми на свързване в зависимост от дизайна

Освен това, схемите за свързване се различават по дизайн и посока на охлаждащата течност в устройството и са:

1. L-образна Устройството е снабдено с два странични отвора и един кръгъл отвор в долната част на корпуса. Загрята течност се подава през страничния отвор, а охладена течност - през долния отвор. След смесване, водата се оттича в подовите канали през другия страничен отвор.
2.  Т-образна — И двата потока, студеният и горещият, влизат в смесителя през страничните входове. Смесената охлаждаща течност се подава към пода през централния долен изход.

Когато избирате схема за монтаж на трипозиционен вентил, трябва да вземете предвид как той ще се впише в главния тръбопровод.

Монтаж и свързване на трипътен вентил към подово отопление

Свързването на трипътен вентил към подово отопление е лесно и може да се извърши самостоятелно. Просто следвайте приложените инструкции.

Всички входове и изходи са обозначени с букви:

• A — вход за нагрята охлаждаща течност;
• C — вход за охладена вода;
• AB — изход.

Преди да свържете устройството, моля, имайте предвид, че може да се наложи то да бъде демонтирано, така че е необходимо да имате безпрепятствен достъп до него.

Материали и инструменти

Преди да монтирате клапана, ще ви трябват необходимите инструменти. Ще ви трябват два гаечни ключа, клещи, съединителни гайки с шайби за съединителни гайки и FUM лента.

Напредък на работата

Свързване на подово отопление към отоплителната система. Трипътен смесителен вентил.

Преди всичко, трипътният вентил трябва да се провери за функционалност.

За да направите това, настройте регулатора на минимална настройка, след което оставете горещата вода да тече през вентила. Ако устройството функционира правилно, вентилът трябва да се затвори незабавно.

Монтажът на крана трябва да се извърши заедно с монтажа на колекторната група и преди изливането на замазката.

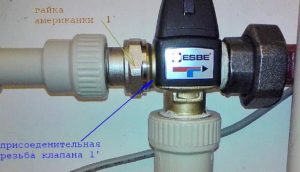

При използване на която и да е схема, вентилът се монтира с помощта на съединителни гайки.

Работата изглежда така:

1. Фитингите, разположени в краищата на тръбите, се почистват от замърсявания и неравности.
2. Същата процедура се извършва и с тръбите на клапаните.
3. Гайката се проверява за наличие на уплътнения.
4. След това завийте гайките към тръбите и ги затегнете, но не прекалено силно. Тази процедура изисква два гаечни ключа: един за затягане на гайката и един за задържане на вентила на място.

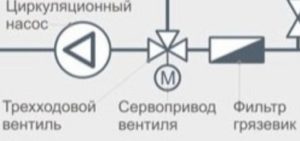

5. Пред клапана е монтиран механичен филтър.

Необходимо е да се следи за правилното свързване на изходите на вентилите: към A - топла вода, към B - байпас, идващ от връщащата линия, към AB - колектор с разклонения за пода.

За да се осигури херметичност на фугите, се препоръчва използването на водопроводна лента или FUM лента.

Проверка на системата

В допълнение към правилния монтаж на смесителния вентил, той трябва да бъде тестван в експлоатация. Системата се тества с охлаждаща течност, загрята до 25 градуса по Целзий. Изпитването под налягане отнема 24 часа.

След проверка можете да продължите с изливането на замазката.

Често срещани грешки при монтажа

Най-често срещаната грешка при инсталиране на трипътен вентил е веригите за подаване и връщане на пода са свързани неправилноНапример, когато тръбите на подовия кръг са свързани към входа.

Затова трябва да се внимава; изходите на крана са обозначени с букви. Ако объркате отворите, устройството няма да функционира.

Освен това е необходимо стриктно да се спазват инструкциите на производителя относно поддържането на разстоянието между правите участъци преди и след витлото. Неспазването на това ще наруши работата на регулатора.

Характеристики на операцията

Има някои специални съображения при използването на смесителен вентил за подово отопление. Най-важното е задължителното инсталиране на филтър. Освен това не се препоръчва инсталирането на термостатичен смесителен вентил в разпределител, който обслужва повече от една стая или е разположен в съседна стая. Подходящо е устройство с дистанционен температурен сензор, разположен в отопляваното помещение.

Смесителният вентил е ключовият компонент в хидравличната система за подово отопление. Качеството на отоплението на помещението зависи от правилната му работа. Следователно, към избора и монтажа му трябва да се подхожда внимателно. Ако не сте сигурни в способностите си, най-добре е да се обадите на професионалист.
