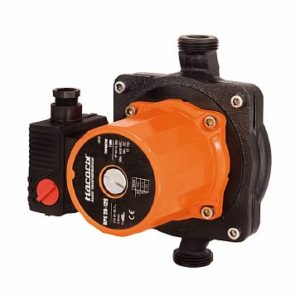

Помпа за подово отопление: коя да изберете, как да изчислите производителността и как да я инсталирате сами

Хидравличната система за подово отопление е сложна структура, състояща се от много компоненти. Един от тези компоненти е циркулационната помпа, която определя колко ефективно работи подът.

Днес ще обясним различните видове помпи и техните характеристики. Ще научите как да изберете и изчислите капацитета на циркулационна помпа за подово отопление и как да инсталирате отоплителна система с такава.

Цел

Основната функция на циркулационната помпа е да осигури оптимално налягане в тръбопровода, за да се осигури непрекъсната циркулация на отоплителната течност. Това минимизира прекъсванията в работата на системата за подово отопление, дължащи се на въздушни джобове в тръбите.

Отказът от използване на агрегат с цел спестяване на пари при инсталиране на подово отопление с вода (във всяка стая - кухня, баня) ще повлияе на тяхната ефективност.

Видове помпи

Циркулационната помпа е спомагателно оборудване, което създава принудително движение и разпределение на течност през тръбите. Типичен модел се състои от корпус с връзки за тръби и лопатки, които циркулират охлаждащата течност.

Изборът е голям, но има само няколко вида..

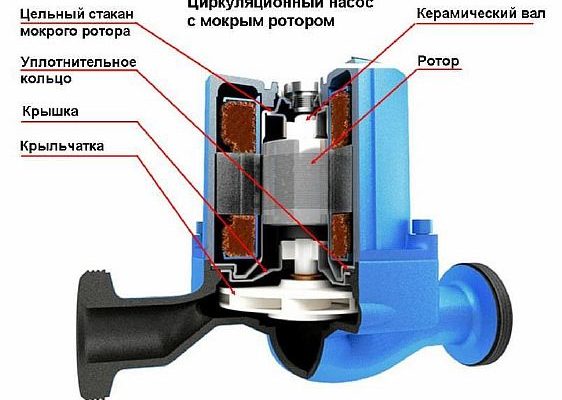

С мокър ротор

При този механизъм роторът влиза в контакт с вода. Въртящият се вал засмуква течност и под налягане се движи напред. В тази помпа водата служи като смазка.

Това оборудване има ниска консумация на енергия, така че се използва в хидравлични отоплителни системи, инсталирани в площи до 400 м². Тези помпи са надеждни, тихи и енергийно ефективни, консумирайки малко електроенергия.

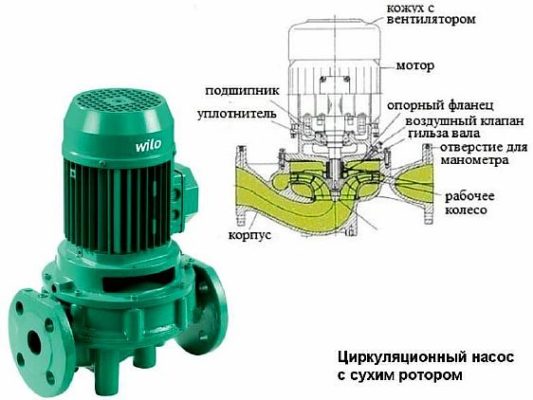

Със „сухо“

При „сухите“ модели роторът не влиза в контакт с охлаждащата течност; той е разположен в специален запечатан контейнер. Гумени пръстени или уплътнения действат като изолация. Този механизъм не се влияе неблагоприятно от твърда вода. Този тип има по-голяма мощност, по-висока от „мокрите“ модели.

Основният недостатък е шумът. Освен това, оборудването изисква постоянна поддръжка, като почистване и смазване.

Индустриален

Индустриалните помпи са с двоен дизайн, което ги прави удобни за употреба по време на периоди на силни студове.

Ако е необходимо, се активира вторият модул, което повишава ефективността и увеличава циркулацията на охлаждащата течност през тръбите на подовото отопление. Освен това, ако единият модул се повреди, може да се активира вторият.

Класификация на скоростта

Помпеното оборудване също се класифицира по скорост и може да бъде:

• едноскоростен - има една температурна настройка;
• Многоскоростни - няколко режима на скорост, те се използват в отоплителни системи с различни температурни индикатори.

При монтаж на подово отопление се препоръчва трискоростна помпа.

Производителност на помпата за подово отопление

В отопляеми подове, същите настройки са инсталирани на смесителния блок, както при батерийните системи. Те имат различни характеристики и показатели за производителност.

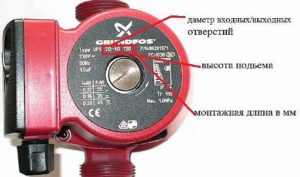

Маркиране

Всички домакински уреди са маркирани с числа, например 25/40-130. Първата цифра (25) е диаметърът на резбата на входа или изхода, посочен в милиметри.

Вторите две числа (40) представляват височината на повдигане, създадена от устройството – 4 метра. Последните числа (130) представляват размера на устройството от край до край.

Материал на корпуса

Ако помпата за подово отопление е избрана и инсталирана правилно, тогава може да се инсталира всеки модел.

Ако обаче нивото на кислородна пропускливост е неправилно изчислено или изобщо не се взема предвид, модел от чугун е неподходящ поради наличието на окислител. В този случай трябва да се използват устройства от неръждаема стомана или полимер.

Налягане, мощност и дебит - изчисляване на показатели

Тези двигатели имат ниска мощност и налягане, дебитът на водата също не е висок, така че консумацията им на енергия не е значителна (40 - 150 W).

Изчисляването на тези показатели е просто, нека разгледаме пример:

1. Производителност - за подово отопление с топла вода при отопление на сграда със средна изолация и площ от:
2. 80 — 120 м2 — 1,5 м3;
3. до 160 м2 — 2;
4. до 200 метра - 2,5;
5. до 240 - 3;
6. до 280 - 4.

Тоест, за отопление на къща от 100 м2 е подходяща помпа с капацитет 1,5 м3 на час.

Изчисляването на производителността на помпата за подово отопление, използваща вода като топлоносител, е както следва:

Q = 0,86 * Pн / (t пр.т — t обр.т), където:

• Pн — мощност в kW;
• tобр.т — индикатор за температурата на отпадъчните води;
• tpr.t — степен на нагряване на течността на входа.

При изграждането на система с няколко контура, първо се изчислява обемът на охлаждащата течност, преминаваща през всеки контур, всички резултати се сумират и се получава производителността на цялото устройство.

• Налягането е необходимо, за да може охлаждащата течност да преодолее хидравличното съпротивление. То се влияе от дължината на тръбопровода и материала, от който е направен.

Налягането се изчислява въз основа на мощността на двигателя и броя на разклоненията. За площ от 100 м², използваща помпа, способна да изпомпва 1,5 м³/час, със седем инсталирани кръга, налягането ще бъде 0,2 м³/час.

Можете да изчислите налягането, като използвате формулата:

H= (П*L + ΣК) /(1000),

• Н — налягане;
• P — хидравлично съпротивление,
• Pa/m; L е размерът на най-дългия клон;
• K — резерв на мощност.

Избор на помпа за подово отопление

Как да изберем циркулационна помпа за подово отопление? Важно е да се вземат предвид спецификациите на системата, размера на помещението и потенциалните топлинни загуби. Препоръчват се модели 25/40 и 25/60.

Избягвайте инсталирането на двигател с голям резерв на мощност; това е ненужно и само ще увеличи разходите за енергия. Ако площта е голяма, е по-добре да използвате няколко по-малки устройства.

За помещения до 100 м² (със 7 кръга) се препоръчва уред 25/40. Той осигурява воден поток от 1,7 м³, с налягане от 2 метра и консумира 50 вата на час. За помещения над 120 м² се препоръчва уред 25/60. Той консумира 80 вата, с дебит от 2,8 м³ и налягане над 3 метра.

Ако апартаментът е с лоша изолация и има значителни загуби на топлина, тогава трябва да се избере помпа с повишен капацитет.

Мокрите агрегати се използват най-често за подово отопление. За площи до 400 м² те са надеждни, предлагат адекватна производителност и са тихи. При монтаж на подове в многоетажна сграда се препоръчват сухи агрегати, тъй като са по-мощни и способни да рециркулират вода в тръбопроводи с голям диаметър.

Не е достатъчно просто да се изчислят параметрите на помпа, предназначена за циркулация на вода в подово отопление; необходимо е също така да се избере видът и материалът, от който е направена. Ако се използва антифриз, не трябва да се използва чугунен агрегат, тъй като има силни окислителни свойства. В противен случай може да се монтира агрегат от неръждаема стомана или полимер.

Освен това се препоръчва да купувате продукти от реномирани компании. Най-добре е да изберете надеждни европейски производители, като например датската Grundfos или немската Wilo. Има и компании, произвеждащи бюджетни помпи, като DAB (Полша) и Sprut (Китай).

Няма нужда да пестите при покупка; топлината и комфортът на вашия дом пряко зависят от този компонент.

Монтиране на помпа на подово отопление

Преди да започнете да инсталирате циркулационна помпа на подово отопление, трябва да изберете нейното местоположение и схема на монтаж.

Как да инсталирате помпа

Независимо къде е монтирана помпата, роторът трябва да е хоризонтален. Въпреки че е възможен вертикален монтаж, това ще доведе до загуба на до 30% от мощността ѝ.

Ако има шумно оборудване, е допустимо да се монтира под пода.

Диаграми за монтаж

При монтаж на подове с топла вода, може да се монтира:

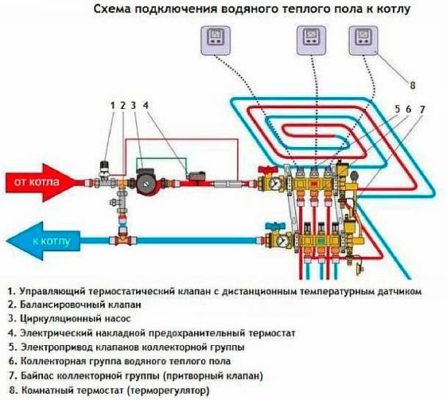

• на захранващата тръба, зад смесителния колектор;

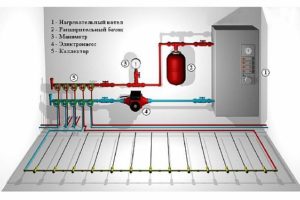

• на връщащата тръба, пред котела.

Експертите често поставят устройството на захранващия тръбопровод, което помага да се предотврати навлизането на въздух в системата.

Съществува и вариант с две помпи. Ако къщата е двуетажна, на всеки етаж се монтира по една помпа, което опростява процеса на регулиране на отоплителната система.

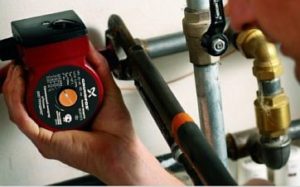

Процес на монтаж на помпата

След като мястото за инсталиране на помпата е определено, можете да започнете нейното инсталиране:

• Първо, на мястото, където ще бъде инсталирано устройството, трябва да се монтира байпасна тръба. За целта се отрязва главната тръба.

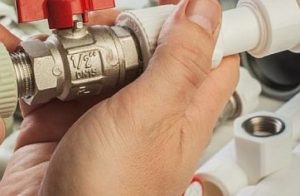

• В краищата на тръбата, където ще бъдат монтирани сферични кранове, трябва да се оформят резби.

• Инсталирано е устройство, пред което е поставен филтър.

След това се отварят клапанът за подаване на охлаждаща течност и клапанът за обезвъздушаване.

След това се провежда пробен тест на системата. Системата трябва да се включи първоначално на ниски скорости.

Неизправности и как да ги отстраним

Проблеми могат да възникнат по време на работата на циркулационна помпа. Един такъв проблем са отлаганията на соли върху работното колело, когато се използва вода като охлаждаща течност. Този процес е особено активен, когато температурата на водата надвиши 55 градуса по Целзий. Поради това повечето модели имат термостат, който изключва помпата, за да позволи на водата да се охлади до желаната температура.

Въпреки това, солта ще се натрупва постепенно. Докато системата работи, това не влияе съществено на помпата. Когато обаче подовото отопление се включи след дълъг период на неактивност, помпата може да се повреди, защото солта запушва ротора. Този проблем лесно се решава чрез ръчно завъртане на работното колело.

Друг потенциален проблем са въздушните препятствия. Въздушните препятствия в тръбопровод или агрегат се причиняват от неправилен монтаж или експлоатация на оборудването. Има няколко начина да се избегне това:

1. Премахване на въздушни шлюзове в главните тръби - това се прави преди включване на отоплението;
2. Чрез инсталиране на сепаратори или въздушни клапани;
3. При извършване на периодична поддръжка на оборудването това е особено важно, когато се появят неотопляеми зони.

За да се избегнат въздушни запушвания, не трябва да се правят резки промени в температурата и налягането в системата.

Експлоатация и поддръжка

За да удължите живота на помпеното оборудване за подово отопление, е необходимо да спазвате редица правила по време на монтажа, експлоатацията и поддръжката:

1. Избягвайте презатягане на свързващите части, тъй като съвременните модели са изработени от сплави, които не са много здрави. За да се осигури плътна система, се препоръчва да не се използва теглич; вместо това се препоръчват съвременни ленти, които могат да издържат на високо налягане, без да е необходимо презатягане на свързващите части.
2. Инсталирайте устройството на достъпно място, така че да може лесно да се смени, ако се счупи. То също така изисква редовна превантивна поддръжка, която включва проверка на уплътнението. Ако във водата има големи количества примеси, те се втвърдяват и причиняват повреди. Тези отлагания трябва да се отстранят и да се монтира филтър, за да се намали образуването им.
3. Обезвъздушете системата преди да я стартирате и превантивно веднъж месечно, като отворите специален клапан. Въздухът в тръбопровода възпрепятства водния поток, което води до образуване на студени петна. Това води до непланирано включване на помпата, което води до по-често стартиране. Това намалява живота ѝ и следователно скъсява експлоатационния ѝ живот.
4. Смазвайте механизма веднъж годишно, особено устройството от „сух“ тип.

Не се препоръчва рязка промяна на налягането или температурата в системата. По време на условия на замръзване или след лятото температурата трябва да се повишава постепенно.

В заключение, може спокойно да се каже, че системите за подово отопление няма да функционират ефективно без циркулационно оборудване. Изборът на подходяща помпа за вашата система за подово отопление зависи изцяло от вас. Ако обаче не сте сигурни дали да инсталирате оборудването сами, най-добре е да наемете професионалист.
