Полагане на подово отопление с помощта на система „охлюв“: неговите характеристики, предимства и недостатъци

Важен момент при изграждането на кабелна или водна система за подово отопление е Това е правилният избор на схемата за монтаж на нагревателния елемент и неговия монтаж.Ефективността на системата зависи пряко от това.

Тази статия ще обясни различните методи за монтаж на тръби и техните предимства и недостатъци. Ще ви преведем стъпка по стъпка през процеса на инсталиране на тръба тип „охлюв“. Ще изчислим стъпката и дължината на тръбния контур и ще прегледаме стандартите и строителните норми, разработени за системи за подово отопление.

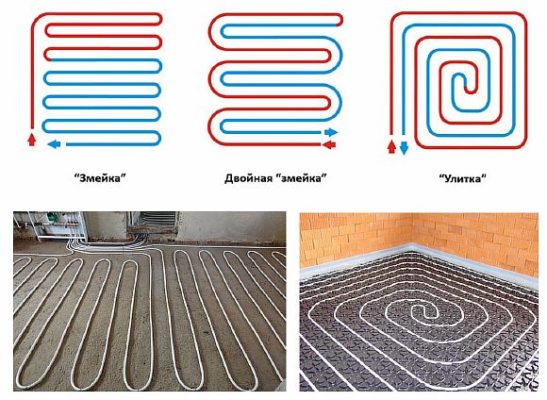

Видове стилизиране - охлюв, змия и комбиниран метод

Има няколко основни схеми за разположение на нагревателните елементи:

1. Змия — Поставете кабела успоредно на дългата или късата стена, на разстояние 20–30 см една от друга. Избягвайте остри ъгли при завъртане на кабела или тръбата. Започнете полагането на кабела от колектора или термостата и се придвижете назад към тях. Този дизайн предлага ниска топлинна мощност, което го прави препоръчителен за по-малки пространства.
2. "Охлюв" — Това е спираловидна нагревателна система. Тази конструкция е икономична и ефикасна. Монтажът на тръби или кабели трябва да започне от ръба и да се движи към центъра.
3. Комбинирана опция — може да комбинира и двата модела. Например: модел „змия“ по краищата и модел „охлюв“ в центъра.

Кой тип инсталация е по-добър, предимства и недостатъци

Всеки вид монтаж има своите предимства и недостатъци и се препоръчва за различни модели подово отопление.

Ако помислете за опцията „змия“, има много извивки, така че когато се използва в хидравлични отоплителни системи, може да има разлика в температурата между входа и изхода. Освен това, докато охлаждащата течност се движи през тръбите, тя губи температурата си – колкото по-далеч е от източника на топлина, толкова по-студена ще бъде повърхността.

Дизайнът "Охлюв" е по-ефективен. Отоплението е равномерно, тъй като горещите зони се редуват с хладните.

Загубите на топлина са сведени до минимум, но инсталирането на нагревателния елемент по този начин е по-трудно. Освен това, този метод на инсталиране елиминира острите завои в нагревателя, което означава, че кабелът или тръбата не се огъват, което позволява по-малки разстояния между клоновете.

Комбинираният дизайн е подходящ, когато е необходимо зониране на пространство. Например, използвайте дизайн „змия“ на входа и по-горещ дизайн „охлюв“ в средата на стаята.

Монтаж на подово отопление с помощта на дизайна "охлюв"

Всяка система за подово отопление трябва да бъде инсталирана в съответствие с инструкциите и всички изисквания за монтаж, в противен случай отоплителната система няма да функционира ефективно.

Независимо от избраната схема, нагревателният елемент може да бъде разположен само върху равна основа, покрита с хидро- и топлоизолационен материалТова е необходимо, за да не излиза топлината надолу, а да се насочва в правилната посока.

Диаграма на оформлението на охлюв и двоен охлюв

Снимката по-долу показва методите за полагане на нагревателя, използвайки моделите „охлюв“ и „двоен охлюв“.

Първата снимка показва диаграма на подово отопление с двужилен кабел, който не се връща към точката на свързване.

Тази снимка показва често срещано разположение на тръбите за подово отопление тип „двоен охлюв“. Тук другият край на нагревателя се връща в първоначалното си положение.

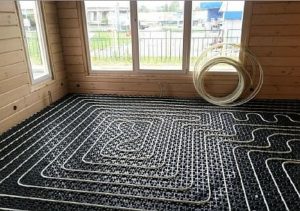

Система за подово отопление с оформление "охлюв"

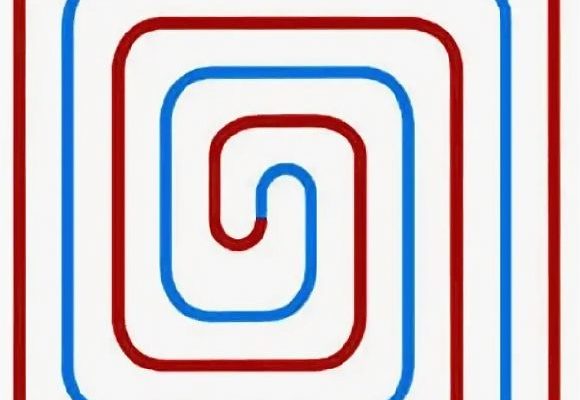

След като основата е подготвена, можете да започнете да полагате нагревателния елемент, използвайки схема „охлюв“. Това се нарича още схема „двоен охлюв“, тъй като подаващите и връщащите тръби вървят успоредно една на друга. Този метод може да се използва за полагане на тръби за хидравлично подово отопление или едножилен кабел.

Последователността на действията е следната:

1. Започваме монтажа на нагревателния елемент (тръба или кабел) от източника на топлина. При кабелните системи това е термостатът; при хидравличните системи това е колекторът, който е свързан с котела чрез тръби. Колекторът е оборудван с клапани за свързване на топлата и студената охлаждаща течност.

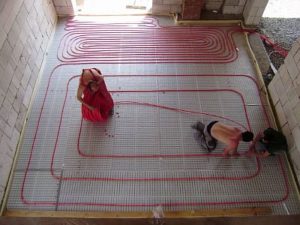

2. Полагаме основната линия по целия периметър на стаята; препоръчително е да я маркирате предварително – това ще улесни процеса на монтаж.
3. Ако планираното разстояние между контурите е 30 см, първият контур трябва да се направи на разстояние 60 см. Разстоянието между тръбите или кабелите в цялото помещение трябва да е еднакво.
4. Удължаваме тръбопровода спираловидно до центъра на стаята, като радиусът постепенно намалява.

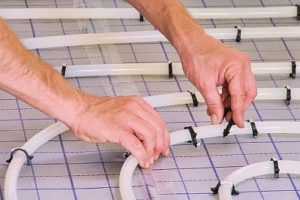

5. Нагревателят се закрепва към изолационния материал или армираната мрежа с помощта на крепежни елементи. При монтаж на полистиролови рогозки с шипове (използвани като изолация), процесът на закрепване е опростен, тъй като нагревателят се позиционира в каналите и се закрепва с шипове.

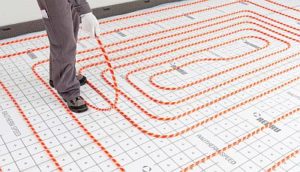

6. Завъртете нагревателния елемент на 180 градуса в центъра и го разточете между монтираната тръба, прецизно центрирано. Това ще запази шарката, тъй като стъпката ще бъде 30 см.

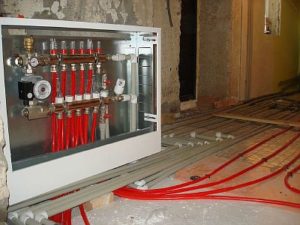

7. Тръбите или едножилният кабел трябва да се върнат на мястото, от което са били изведени - термостата или колектора.

След като тествате системата за функционалност, можете да излеете замазката и да положите финалното покритие.

Ако при инсталирането на електрическа система се използва двужилен кабел, процесът на полагането му може да бъде произвеждат с обикновен "охлюв"Единствената разлика е, че другият край на проводника може да се изведе навсякъде, а проводниците могат да бъдат късо съединени и изолирани. Няма нужда да връщате кабела на първоначалното му място.

Как да изчислим стъпката и дължината на тръбопровода

За да се осигури ефективно отопление, стъпката и дължината на веригата трябва да се изчислят преди полагане на тръбите.

Стъпката на монтаж е разстоянието между клоновете на положения нагревателен елемент (лесно се изчислява). Ако подовото отопление се използва като допълнително отопление, стандартната стъпка е 0,2 или 0,3 метра.

При използване на плочки като довършителен материал, препоръчителното разстояние е 0,2 м, тъй като те изискват дълго време за нагряване. Ако полагате линолеум или ламинат, препоръчителното разстояние е 0,3 м, тъй като тези материали не обичат прегряване.

При монтаж на кабелен под, стъпката се влияе от мощността на кабела. За плочки е необходима по-мощна система, докато за линолеум е необходима по-малко мощна система.

За да се определи дължината на тръбопровода, се вземат предвид площта на помещението, което ще се отоплява, и мощността на устройството. Средната стойност е за отопление 1 м.² Площта изисква мощност от 10 вата. Дължината на тръбопровода може да се изчисли по формулата:

Д = С / Н * 1.1 + кКъдето:

S — площ на помещението;

N — стъпка на полагане;

1.1 — резерв на тръбата за завои (10%);

k е разстоянието от тръбопровода до колектора.

Ако дължината на тръбопровода е изчислена неправилно (допустимият размер е превишен), тогава циркулацията на охлаждащата течност може да бъде затруднена, което ще доведе до лоша работа на устройството.

Норми, правила, SNiPs

Ако спазвате правилата и разпоредбите при инсталиране на подово отопление, ще създадете отоплителна система, която ще издържи години. Освен това, преди да закупите компоненти, трябва да направите изчисления, за да определите какви материали и в какво количество да закупите.

При изготвяне на електрическа схема е необходимо да се вземат предвид нормите и правилата, предписани в регулаторната документация:

1. Когато инсталирате кабелен под, избягвайте поставянето на нагревателя в близост до тежки мебели. В противен случай системата ще прегрее в тези зони, което ще доведе до бърза повреда. Хидравличната система за подово отопление се инсталира по схема „охлюв“ в цялото помещение.
2. За да се поддържа необходимото налягане в системата, дължината на един клон не трябва да надвишава 120 метра за тръби с диаметър 20 мм. За тръби с диаметър 16 мм максималната дължина е 100 метра.
3. Ако имате голяма стая, тя трябва да бъде разделена на няколко кръга с еднаква дължина, не повече от 15 метра в кабелни подове и не повече от 60 метра в хидро подове.
4. Ако е монтиран хидропод, радиусът на завоите на тръбата трябва да бъде равен на поне 5 от нейните диаметри.
5. Нагревателят не трябва да се припокрива, тъй като това може да доведе до неравномерно нагряване на повърхността.
6. Допустимото разстояние между полагането е 10–30 см. Не се препоръчва по-често навиване на нагревателя, тъй като топлинният поток ще остане непроменен, но консумацията на енергия от нагревателния елемент ще се увеличи.
7. Отоплителните тръби трябва да бъдат разположени на разстояние най-малко 15 см от стените.

Полагането на спираловидно отопляем под е напълно възможно самостоятелно. Ключът е правилно да се изчисли стъпката на монтаж и размера на контура, както и да се спазват всички указания за монтаж на подово отопление.
