Подово отопление в баня под плочки: Направи си сам монтаж на електрически и водни системи

Подовото отопление е чудесен начин за отопление на помещение. То е особено важно в баните, където влажността е висока. Подовете в банята често са облицовани с плочки, което изглежда красиво и е водоустойчиво. Възниква въпросът: съвместимо ли е подовото отопление с плочки?

Ще се опитаме да разберем това, като разгледаме различните видове подово отопление, техните плюсове и минуси. Ще научите кой вариант е най-подходящ за баня с плочки и как да го инсталирате сами.

Как се съчетават подово отопление и плочки?

Плочките са хладен материал и без допълнително отопление може да е неудобно да се стои върху тях, особено след баня. В този случай подовото отопление може да помогне, осигурявайки равномерна топлина до желаното ниво.

Както електрическото, така и хидравличното подово отопление могат да се монтират под плочки. Идеята, че електрическото подово отопление във влажно помещение е опасно и може да причини токов удар, е мит. В края на краищата, още от часовете по физика е известно, че керамиката не провежда електричество. Освен това, предимството на изолационния слой в това отношение е неоспоримо.

Използването на кабелни рогозки или инфрачервено фолио за отопление на банята обикновено намалява риска от токов удар до минимум.

Керамиката запазва свойствата си дори при нагряване до 60 градуса по Целзий, което я прави отличен избор за подово отопление. Тънката ѝ дебелина означава минимални загуби на топлина, но същевременно значителна топлинна мощност.

В допълнение, керамични плочки идеален довършителен материал за водни подове, тъй като има ниска хигроскопичност.

Видове подово отопление

Има два вида подово отопление: електрическо и хидравлично. В банята те могат да се използват като единствен или допълнителен източник на отопление.

ВИДОВЕ ПОДОВО ОТОПЛЕНИЕ: ВОДНО, КАБЕЛНО, ИНФРАЧЕРВЕНО. СРАВНЕНИЕ ПО 10 ПАРАМЕТРА

Вода

Хидравличното подово отопление е система от тръби, поставени върху повърхността. В тях циркулира гореща течност, която служи като източник на топлина.

Системата се захранва от централно отопление или независим котел, и Циркулацията на течността се осигурява от помпаКонструкцията е запълнена с бетонна замазка, а отгоре е положено финишно покритие, за което керамичните плочки са идеални.

Електрически

Електрическото подово отопление работи без захранване от електрическата мрежа. То работи чрез преобразуване на електрическата енергия в топлина. Класифицира се като:

1. Кабелът е проводник с проводима сърцевина. Токът, преминаващ през него, води до нагряване на кабела. Моделите кабели включват:
2. От отделен проводник - той се поставя по цялата площ на помещението с определена стъпка;
3. От кабела, комбиниран в рогозки - проводникът вече е закрепен към платното, обикновено със стъпка от 9 см, което опростява монтажа му.

Кабелните отоплителни системи се монтират под замазката или като подово покритие. Първият метод обаче се препоръчва за монтаж под плочки в банята. Подложките са удобни за този тип пространство, тъй като могат да бъдат вградени в слой лепило за плочки.

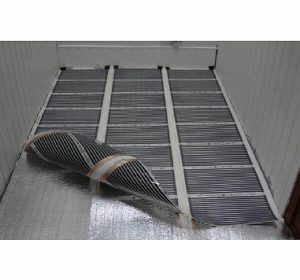

• Инфрачервеното е модерен вид подово отопление, подразделено на:
• филм - двуслоен филм с вътрешен въглероден слой, дебелина само 0,4 мм;
• пръчка - платно с поставени върху него въглеродни пръчки.

Инфрачервените устройства затоплят повърхности, използвайки инфрачервените вълни, които излъчват. Под плочките в банята се монтират подслонови или пръчковидни подови отопляеми подове, в слой лепило за плочки.

Нека сравним системите, плюсовете и минусите

Нека направим сравнителен анализ на моделите подово отопление, които са най-подходящи за бани с плочки:

1. Цена. Подовото отопление на водна основа е по-евтино от гледна точка на материали и експлоатация, особено ако не се изисква монтаж на бойлер. Електрическите системи ще бъдат по-скъпи, поради цената на материалите, а също така ще ви трябват термостат и сензор. Експлоатацията също е скъпа, тъй като те разчитат на електричество, което е скъпо.
2. Безопасност. При използване на електрически подови настилки рискът от токов удар е минимален, освен в случай на неизправност. Хидравличната отоплителна система е напълно безопасна, с единствената възможност за течове.
3. Надеждност. Електрическото отопление е надеждно и издръжливо. само термостатът може да се счупиПодовете на водна основа са издръжливи, но ако се появи теч, замазката ще трябва да се отстрани.
4. Мощност. При електрическите подове тя варира от 15 до 30 градуса. При хидравличните подове достига 50 градуса.
5. Монтаж. Монтажът на отоплителни устройства на течна основа е трудоемък и отнемащ време процес. Монтажът на електрически подове, особено инфрачервени или рогозки, е по-прост и бърз.

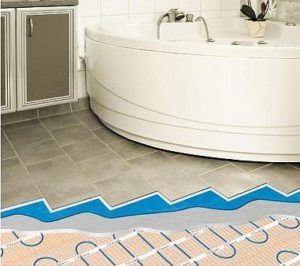

Подовото отопление, монтирано под плочки в банята, има своите предимства и недостатъци. Положителните аспекти включват затопляне на студения материал на плочките и намаляване на влажността в помещението. Подовото отопление е безопасно за хората. Електромагнитните вълни, излъчвани от кабелните подове, са минимални, а при инфрачервените подове те напълно липсват.

Струва си да се отбележи, че подовото отопление в банята предотвратява развитието на мухъл и плесен, като по този начин предотвратява развитието на микроби. Този вид отопление не изсушава въздуха, като по този начин създава комфортен вътрешен климат, който е полезен за човешкото здраве.

Недостатъкът е продължителното време за монтаж на видове, положени под замазката (вода или кабел).

Критерии за избор на подово отопление под плочки в банята

Всяка система за подово отопление ще работи под плочки в банята, но преди да закупите такава, трябва да изчислите мощността на устройството. Това определя дали ще се използва като основно или допълнително отопление. Ако сградата е с няколко апартамента, тя вече ще има радиатори и мощност от 80-100 W/m² е достатъчна.

Ако има неотопляемо помещение, захранването изчислено, като се вземат предвид топлинните загуби. Но независимо от това, за баня се препоръчва 130–160 W/m2.

След като се определи необходимата мощност, се избира типът система. Подложките се считат за подходящи за този тип помещения; те са лесни за монтаж и не увеличават височината на тавана поради тънката си конструкция, което позволява полагането им върху лепило за плочки.

Ако таваните ви са високи, моделите с кабелен монтаж и връзки за замазка са подходящи, въпреки че монтажът им ще отнеме много време. Ако обаче разполагате с бюджет, е по-добре да си купите инфрачервен нагревател тип „пръчка“; той е лесен за инсталиране и няма да заема ценно място.

В частни сгради, където таваните позволяват и има независим източник на топлина, се препоръчва монтаж на подово отопление в банята под плочките.

Когато купувате отоплителна система, трябва да се уверите в качеството на материала и наличието на гаранционно обслужване. Полезно е също да прочетете онлайн отзиви. Експертите съветват да не избирате най-евтините модели; по-добре е да се спрете на опции със среден ценови диапазон.

Стъпка по стъпка инструкции за полагане на кабелни рогозки

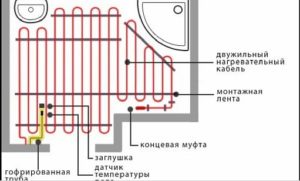

Преди да инсталирате кабелна настилка в баня под плочки, трябва да скицирате разположението на нагревателните елементи и да подготвите материали и инструменти, за да избегнете разсейване по време на работа.

И така, правим подово отопление в банята под плочките, използвайки кабелни постелки. Процесът се състои от няколко етапа.

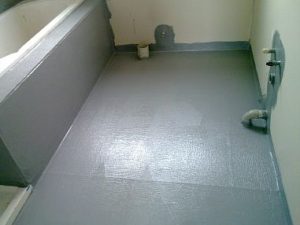

Подготовка на основата

Ако има стара подова настилка, тя се премахва. Повърхността се изравнява и почиства от отпадъци. Всички пукнатини се поправят, за да се осигури правилното полагане на материала.

Ако има големи разлики, е по-добре да се монтира тънък изравняващ слой замазка.

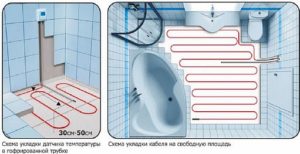

Монтиране на термостат

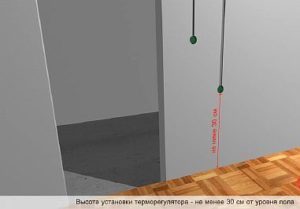

Започнете с избор на място за термостата. Препоръчително е да го поставите близо до електромера, на поне 30 см от пода. Не се препоръчва монтаж в банята, тъй като контактите могат да се окислят.

Изкопава се вдлъбнатина, в която трябва да се монтира вградена електрическа кутия, и оттам в стената до пода се правят отвори за прекарване на кабела. За ефективна работа на подовото отопление трябва да се монтира отделен превключвател.

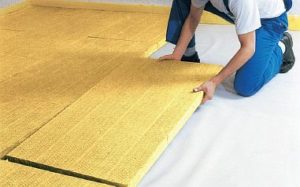

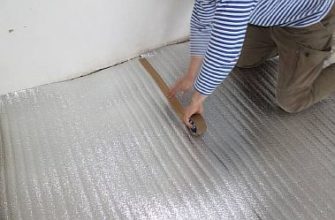

Хидро и топлоизолация

Като хидроизолационен материал може да се използва полиетиленово фолио, а като изолация - полистиролова пяна или пенопласт с дебелина 30 мм. Препоръчва се материал с отразяващ слой, което ще увеличи ефективността на конструкцията.

Дебелината на изолацията трябва да се избере въз основа на степента на топлинни загуби на помещението. Ако помещението е на партерния етаж, е необходим по-дебел слой изолация.

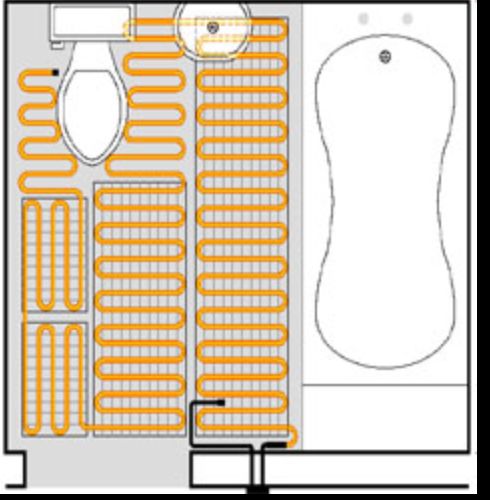

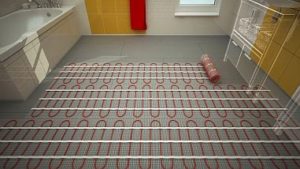

Полагане на рогозки

Започнете, като отрежете постелката до необходимата дължина. За целта развийте постелките и ги отрежете до необходимата дължина. Рязането трябва да се прави внимателно по протежение на мрежата, за да се избегне повреда на кабела.

Ролките трябва да се полагат на 5 см от стената и на 10 см от горещи тръби. Мрежата се закрепва към основата с лепило за плочки; някои рогозки имат лепяща подложка, което опростява монтажа.

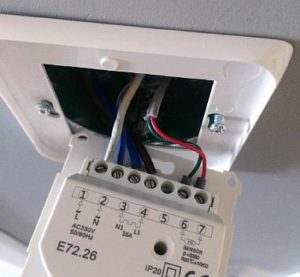

Връзка

Краищата на проводника се подават в кутията на контакта, те трябва да бъдат оголени и свързани към съответните фази на термостата.

След това от стенната кутия се удължава гофрирана тръба. Тя също се поставя в изрязания в стената отвор и в изолацията на пода. В другия край се монтира щепсел. Гофрираната тръба се поставя между кабелните примки и в нея се вкарва сензорът, който е свързан с контролера.

Последната стъпка е захранването на термостата от електрическата мрежа.

Финишно покритие

При полагане на постелката като отоплителна система, плочките могат да се закрепят към нагревателните елементи с помощта на лепило за плочки. Преди това обаче устройството трябва да се тества.

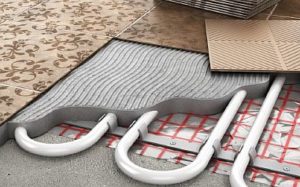

Стъпка по стъпка инструкции за инсталиране на система за подово отопление на водна основа

Монтирането на хидравлично подово отопление в баня е по-сложен процес от инсталирането на електрическо отопление. Тръбите са особено важни; те трябва да издържат на високи температури и налягане.

Инсталацията се състои от няколко етапа.

Не е трудно сами да инсталирате подово отопление!

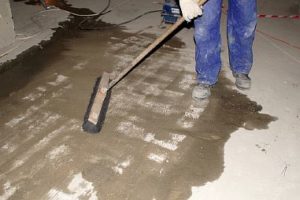

Подготовка на основата

Работата по подготовката на основата за тръбопровода е същата като при инсталиране на електрическо отопление.

Повърхността се почиства от стари покрития и хидроизолация, пукнатините се изравняват и ремонтират. Ако има значителни разлики в нивото, се препоръчва подложка.

Изолация

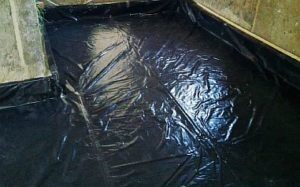

Първо, върху основата се полага хидроизолационен слой – полиетилен. Той се припокрива с 10 см със стените и съществуващите тръби.

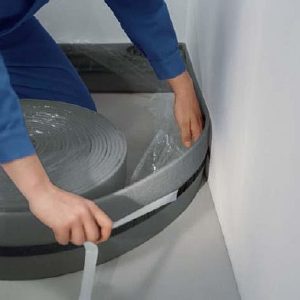

След това по периметъра на помещението се монтира амортисьорна лента - това ще предпази бетонната повърхност от напукване при нагряване.

Поставянето на топлоизолационен материал – пенополистиролни плоскости – минимизира топлинните загуби. Ако апартаментът е на партерния етаж или над студено помещение, е подходяща експандираната глина.

Върху изолацията се поставя монтажна мрежа; тя ще подобри сцеплението на замазката и ще служи и като монтажна основа за тръбите. Ако изолационният материал е с шипове, мрежата не е необходима; нагревателният елемент ще бъде закрепен в жлебовете.

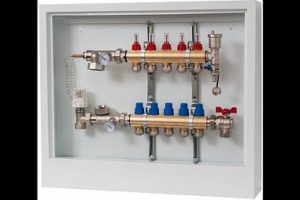

Монтиране на колектора

Разпределителният шкаф е поставен на леснодостъпно място. Може да се монтира директно на стената или в ниша.

В гардероба инсталира се помпено-разпределителен агрегат.

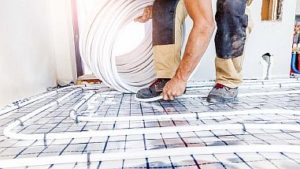

Монтаж на тръбопроводи

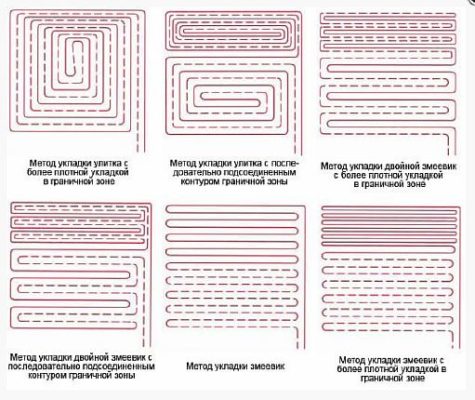

За да улесните монтажа на тръбите, подгответе предварително чертеж. Монтажът може да се извърши по схема „змия“ или „охлюв“, със стъпка от 200 мм за керамични тръби. За бани се препоръчва схема „спирала“.

Монтажът на тръбите трябва да започне от колектора и да завърши близо до него. Нагревателният елемент се закрепва към монтажната решетка със скоби, разположени на разстояние 50 см една от друга, или се поставя между шпилките.

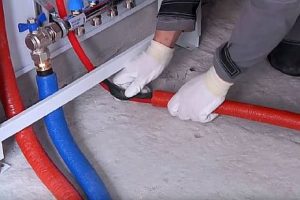

Връзка

Колекторната група е свързана към източник на топлина, който може да бъде централно отопление или независим бойлер.

Връщащите и захранващите тръби на подовото отопление се свързват със съответните клонове на гребена с помощта на затягаща муфа.

Проверка на системата

Тестът включва пълнене на тръбите с вода и отстраняване на евентуални въздушни джобове. След това потокът на охлаждаща течност се спира и тръбопроводът се проверява за течове с помощта на манометър. По време на теста налягането в системата се повишава до 50% над работното налягане. Ако падне, има теч, който трябва да бъде отстранен.

Но ако налягането не е спаднало в рамките на 24 часа, тогава можете да продължите с изграждането на замазката.

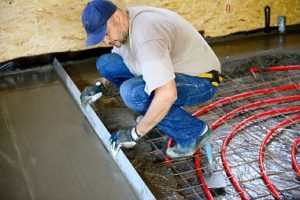

Изливане на замазката

За изливане на замазката се използва бетонно-циментова смес или финозърнест бетон. За подобряване на производителността се препоръчва добавянето на пластификатор към сместа.

Замазката се нивелира с помощта на монтирани репери; допустимото вертикално отклонение е ±1 мм на 1 м². Стандартната дебелина на слоя замазка е 3–7 мм. След това подът се оставя да изсъхне напълно за 4 седмици, преди да се положат плочките.

Първо изстрелване

Системата, независимо дали е водна или електрическа, трябва да се включи, след като горният слой на бетона се загрее от нагревателния елемент. Ако полагането на пода започне, преди бетонът да е втвърдил правилно, той може да се деформира и да повреди нагревателния елемент.

Когато използвате подова настилка от постелка или прът, запълнена с лепило за плочки, е необходимо и време лепилото да изсъхне напълно, преди да включите устройството.

Когато за първи път пускате в експлоатация система за подово отопление с вода, започнете с въвеждане на охлаждаща течност, загрята до 20–25 градуса по Целзий, и я оставете да работи при тази температура в продължение на два дни. След това повишавайте температурата на водата с 10 градуса по Целзий, а на антифриза с 5 градуса по Целзий всеки ден.

Електрическите подови настилки също се включват постепенно. Започнете на ниска скорост и увеличете температурата до максимум в продължение на три дни. След това изключете отоплението в обратен ред.

При нагряване кабелът се разширява и свива при охлаждане, оставяйки празнина между него и бетона. Именно в тази празнина кабелът ще се разшири.

Видове плочки, характеристики на монтажа

Когато избирате плочки за подово отопление, обърнете внимание на модели, специално препоръчани за употреба в близост до отоплителни системи. Те са по-издръжливи и устойчиви на износване.

Ако подовото отопление е единственият източник на топлина, са необходими плочки, които могат да издържат на температури до 31 градуса по Целзий. Препоръчителните видове са керамични, клинкерни или порцеланови плочки.

При нагряване тази плочка задържа добре топлината и я освобождава бавно, което ви позволява да създавате комфортни условия и да пестите електроенергия.

Когато избирате размера и цветовата схема, вземете предвид предпочитанията си. Всички нюанси на водата – синьо, светлосиньо или бяло – винаги са подходящи за банята.

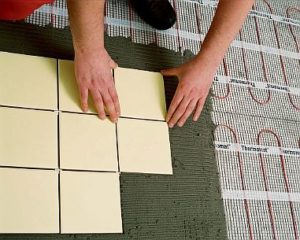

При полагане на плочки върху тънки кабелни рогозки се използва специално лепило, препоръчително е да се даде предимство на известни марки.

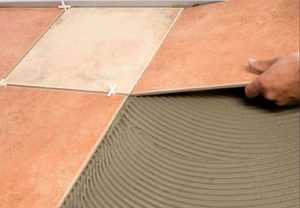

Процесът на полагане на керамични плочки върху подово отопление не се различава от полагането им върху обикновена повърхност. Повърхността, върху която ще се полагат плочките, се маркира. В центъра се поставя цяла плочка, с отрязани ръбове. Монтажът започва от далечния ъгъл на вратата. Лепилото се нанася с мистрия върху бетонната замазка или нагревателните елементи (ако се използва подложка), като се осигурява слой не повече от 0,5 см над уреда.

Плочката се притиска внимателно към хоросана, а в ъглите ѝ се поставят пластмасови кръстчета; те са необходими за осигуряване на равномерни шевове.

След като лепилото изсъхне, след 24 часа, кръстовете се отстраняват и шевовете се запълват. След това са необходими още няколко дни, за да изсъхне напълно, и тогава отоплението може да се включи.

Операция

За да определите оптималното ниво на подово отопление и да намерите комфортна температура за себе си, можете да експериментирате с термостат. Повърхността не трябва да е прекомерно гореща, тъй като ще бъде неприятно да се ходи по нея.

За съжаление, уникалният характер на подовото отопление в баните означава, че то не се монтира по цялата повърхност. В резултат на това, конденз се натрупва в ъглите и зоните, където водопроводните инсталации се срещат със стените, създавайки идеални условия за развитие на мухъл и плесен.

За да предотвратите натрупването на вода, се препоръчва използването на влагоабсорбатор, като например Dr. Dry. Той е ефективен и може да се постави вертикално или хоризонтално.

Влагоабсорбаторът е кабел, прикрепен към мрежеста мрежа. Снабден е с таймер, така че можете лесно да го включите след душ и да зададете времето, необходимо за изключването му. Може лесно да се монтира под плочки.

От вас зависи да решите какъв тип подово отопление (хидро или електрическо) да изберете за вашата баня с плочки. Ключът е да следвате процедурите за монтаж. Тогава подовото отопление ще осигури топлина и никога няма да усетите студените плочки под краката си.
