Регулиране на подово отопление с разходомери, принципът на балансиране на колектора

В днешно време повечето собственици на жилища предпочитат да използват подово отопление с вода. Ефективността на тази система зависи от правилния топлопренос.

Регулирането на разходомера на колектора за подово отопление ще ви позволи да контролирате разхода на вода в тръбопровода и да прецизирате системата.

Това устройство може да улесни процеса на балансиране и ефективно да разпредели течността по отоплителните кръгове, като по този начин създаде равномерно нагряване в цялото помещение.

Нужен ли ви е разходомер или не?

Разходомерът е устройство, предназначено за регулиране на работата на подово отопление, най-често използвано в многоконтурни хидравлични системи. Без него е трудно да се постигне правилно отопление в помещението. Ръчното регулиране на колектора за подово отопление е много трудно.

Регулирането на кръговете за подово отопление с помощта на разходомери означава регулиране на потока на флуида през серпентините. В зависимост от размера на серпентината са необходими различни количества флуид, за да се гарантира, че при движението си през контура той се охлажда точно според изчислената стойност.

В конструкцията без разходомер:

1. Температурата в различните помещения ще се различава;
2. Подовото отопление ще доведе до прекомерна консумация на енергия.

Моля, обърнете внимание: Идеята, че оптималният дебит на водата може да се определи въз основа на работата на циркулационната помпа, е неправилна.

Първо, трудно е точно да се изчисли дължината на бобината, и второ, това нарушава правилото за избор на параметри на оборудването – въз основа на нуждите на устройството, а не обратното. Освен това, този метод на изчисление ще доведе до обем на течността във веригите, различен от изчислената стойност.

Устройство за измерване на дебитомер

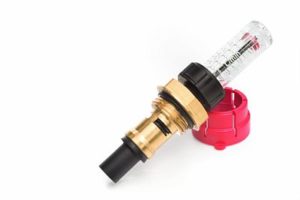

Ротаметърът е механичен инструмент с пластмасов или месингов корпус. Вътре има полипропиленов поплавък. Корпусът е покрит с прозрачна крушка със скала. Това устройство се нарича още поплавъчен ротаметър.

Моля, обърнете внимание! Пластмасов ротаметър се използва най-често в системи за подово отопление.

Препоръчително е на връщащата линия да се монтира смесителен блок с разходомери и термостат. Това устройство може да захранва всеки контур с необходимото количество охлаждаща течност, а изходните клапани ще се отварят и затварят, когато водата се охлажда.

Трябва да се каже, че има няколко вида водомери:

• измервателен ротаметър - монтира се заедно с вентила, при който регулирането се извършва независимо, като се вземат предвид измерените показатели;
• регулиращ - служи като разпределител на охлаждащата течност;
• комбиниран - този тип съчетава и двата модела, но е и по-скъп.

Принцип на работа и функционалност

Основната функция на разходомера е да регулира потока на охлаждащата течност в рамките на веригите. Ротаметрите позволяват:

1. Контролирайте нагряването на течността, което прави възможно пестенето на електроенергия;
2. Осигурете равномерно нагряване на всички клонове на пода;
3. Избягвайте температурните колебания в различните помещения;
4. Извършвайте визуално наблюдение на обема на охлаждащата течност, течаща от котела към главната тръба.

Моля, обърнете внимание! Необходимостта от оборудване на колектора с разходомери при инсталиране на подово отопление е особено остра в домове с помещения с различни размери.

Колкото по-голяма е стаята, толкова по-ниско е нивото на отопление. Следователно, постигането на равномерно отопление без това устройство е много трудно.

Принципът на работа на разходомерите в колекторите за подово отопление е съвсем прост. Топлоносителят, движещ се през веригата, задвижва поплавък, карайки го да се движи. Въз основа на местоположението му, количеството вода в серпентината се измерва по скала, отпечатана на крушката.

Водомерът работи автономно, без да изисква допълнителен източник на захранване. Кран, оборудван с такова устройство, значително опростява пълния контрол върху дизайна, а монтажът и поддръжката са лесни.

Критерии за подбор

Моделът на разходомера до голяма степен влияе върху правилното функциониране на системата и следователно върху комфорта в помещението. Следователно към избора му трябва да се подхожда с голямо внимание.

Когато купувате ротаметър за подово отопление, трябва да обърнете внимание на:

1. Материал на корпуса. Месингът е силно устойчив на износване, а горната част на това устройство е никелирана. Този тип устройство е скъпо. Пластмасата е достъпна, но и по-малко издръжлива.
2. Цялостност - Преди закупуване на продукта, е необходимо да проверите тялото и колбата за пукнатини и дефекти.
3. Вътрешната пружина трябва да е стоманена.
4. Колба. При висококачествените продукти е изработена от поликарбонат. Този материал има повишена топлоустойчивост и здравина.
5. Техническите спецификации могат да бъдат намерени в инструкциите. Температурата е най-малко 110 градуса по Целзий, а налягането е 10 бара.
6. Пропускателна способност - през ротаметъра трябва да преминат поне 2 - 4 м3 вода.
7. Надеждността на производителя е гарантирана от сертификат за качество и гаранционен срок от най-малко 5 години. Недобросъвестни производители, търсейки печалба, се опитват да заменят скъпите и висококачествени компоненти с некачествени.

В магазините се предлага огромен избор от тези устройства, така че като следвате тези съвети, можете да закупите качествен продукт.

Как правилно да инсталирате разходомер

Според препоръката на производителя, разходомерът се монтира на връщащата линия на колектора, въпреки че е възможен монтаж и на захранващата линия.

Основното изискване за инсталиране на ротаметър е вертикалното му разположение. Това ще позволи точно отчитане на нивото на водата. Следователно, гребенът трябва да бъде разположен строго хоризонтално. Точността на инсталиране може да се определи с помощта на отвес или нивелир.

Гребен за подово отопление: монтаж и настройка, самостоятелно производство, стъпка по стъпка инструкции със снимки и видеоклипове.

Подово отопление, балансиране с разходомери.

Тъй като устройството – колектор и разходомер – трябва да работи автоматично, е необходима допълнителна връзка с температурен сензор. Тази верига напълно или частично изключва потока на охлаждащата течност към контурите, когато се достигне необходимата температура.

Самостоятелен монтаж на колектор: схема на свързване и настройки, видове и принцип на работа.

Процесът на инсталиране на разходомера е следният:

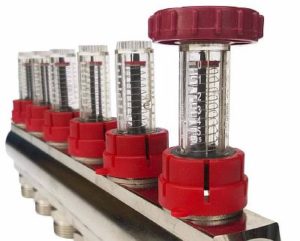

• Ротаметърът се монтира чрез завинтване в гнездото на колекторния гребен с помощта на специален ключ, като се осигури строго вертикално позициониране. Устройството е снабдено с уплътнителен пръстен и гайка.

Моля, обърнете внимание: Тази връзка не изисква допълнителна изолация.

• Крушката се развива и изважда, като се завърта обратно на часовниковата стрелка. След това се отстранява пръстенът, предоставен от производителя за защита. След това крушката с маркировките се поставя обратно в обратен ред.
• Месинговият пръстен се завърта по посока на часовниковата стрелка до необходимата стойност, като по този начин се балансира скоростта на входящата охлаждаща течност.
• Месинговият пръстен е покрит с плоча - това ще предпази устройството от механични повреди.

След тези стъпки е наложително да се провери цялата система за функционалност.

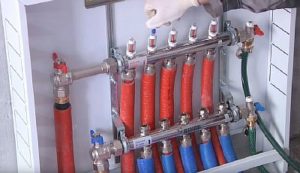

Регулиране и коригиране на колектора за подово отопление с разходомери

След като се уверят във функционалността на системата, много хора се чудят как правилно да регулират подовото отопление с помощта на разходомери. Процесът е лесен, тъй като използването на ротометри значително опростява процеса.

При ръчна настройка работата е доста трудоемка, тъй като регулирането се извършва с помощта на конвенционален клапан - термична глава, която е монтирана на връщащите и захранващите линии.

Този метод значително намалява разходите за монтаж, но настройките отнемат време. Освен това, точността на ръчното балансиране страда, тъй като температурата трябва да се определя въз основа на личен опит.

Най-удобният метод е да се извършват настройки с помощта на разходомери, монтирани на входа на серпентината. Индивидуалните настройки трябва да се правят във всяко помещение, като се вземат предвид нивото на нагряване на течността и хидравличното съпротивление.

Всичко, което ще трябва да се направи впоследствие, е да се следи разликата в показанията между веригите; те не трябва да надвишават 0,3–0,5 литра.

Преди да регулирате системата за подово отопление на разпределител с помощта на разходомери, е важно да разберете защо това е необходимо. Целта на балансирането е да се определи потреблението на всеки клон и общият баланс на потока.

Освен това, правилната настройка на разходомерите на колектора влияе върху качеството на подовата настилка по време на работа – тя не трябва да прегрява. По-високите температури ще повредят подовата настилка, което ще наложи подмяна.

Принципът на работа на подовото отопление се различава от другите отоплителни устройства. Ключовата разлика се състои в разликата в температурата на водата: докато радиаторите циркулират течност, загрята до 80 градуса по Целзий, подовото отопление работи при 40 градуса по Целзий, като повърхностното нагряване достига 22 градуса по Целзий.

Моля, обърнете внимание! Смята се, че системите за подово отопление не изискват балансиране и че водният поток в контурите се регулира автоматично с помощта на автоматични устройства като термостати и контролери. Това обаче е неправилно.

Процес на корекция

Както бе споменато по-горе, всеки контур трябва да се регулира отделно, като се вземе предвид разположението на тръбопроводите. Необходимият обем охлаждаща течност за всяка серпентина варира в зависимост от нейната дължина.

Този индикатор се определя по формула: топлинното натоварване се изчислява въз основа на топлинния капацитет на водата и температурната разлика между входа и изхода. Преди да се продължи, инсталираната верига трябва да се провери за течове, тъй като те ще изкривят показанията по време на настройката.

За да направите това, тръбопроводът трябва да се напълни с вода и изпускам въздуха, тоест, отворете разходомерите, трипътния вентил, обезвъздушителя и спирателните вентили на захранващите и връщащите линии.

Тази процедура е съпроводена със свистящ звук; когато спре, това показва, че целият въздух е освободен. След това всички клапани с изключение на захранващия се затварят и всеки кръг се тества под налягане последователно.

След това можете да продължите с регулирането на разходомерите за подово отопление, процедурата е следната:

• Изчислява се обемът на охлаждащата течност, преминаваща през колекторната група за 1 минута. Тази цифра се измерва в литри и получената стойност се приема за 100%.
• Нужното количество вода за всеки воден кръг се определя отделно, като процент. Резултатът трябва да се преобразува в литри в минута. Започнете с най-дългия кръг и най-високия капацитет, като отворите регулиращия вентил до пълен капацитет.

Моля, обърнете внимание! Освен това, дебитът в други намотки ще бъде определен спрямо тази намотка.

• Обемът на водата, подавана към главната линия, се регулира с помощта на разходомери.

След като разходомерите са конфигурирани, циркулационната помпа на разпределителния блок се включва. Топла вода ще започне да тече в тръбопровода, измествайки студената вода. Този процес ще отнеме около три часа.

Моля, обърнете внимание! Преди да стартирате системата за подово отопление, настройте разходомерите на максималните им стойности. Тези стойности обикновено са различни за всеки клон и трябва да се регулират впоследствие, за да се осигури равномерно нагряване.

Струва си да се отбележи, че процесът на регулиране на система с разходомер зависи от нейния модел. Ако разходомерът няма вграден клапан, е необходим допълнителен спирателен елемент, за да се гарантира, че разходомерът остава в „отворено“ положение. Балансирането се извършва, докато устройството работи.

Ако имате комбиниран тип устройство, препоръчително е да извършите предварителна настройка, като завъртите вградения вентил на пълна мощност.

Как да почистите разходомер

Проверка (ремонт) на разходомер за подово отопление

Разходомерът, както всяко устройство, изисква периодична поддръжка или по-точно почистване. Процесът е прост и можете да го направите сами:

1. Клапанът се затваря чрез завинтване на капачката по посока на часовниковата стрелка.
2. Колбата се изважда и почиства, след което се поставя обратно. Почистването включва избърсване на вътрешността с мека кърпа или изплакване с вода и препарат.
3. След това клапанът се отваря чрез завъртане обратно на часовниковата стрелка.

Моля, обърнете внимание: При отстраняване на колбата не е необходимо да се освобождава налягането в системата, тъй като клапаните ще предотвратят течове.

Не е необичайно стрелката на разходомера да се заклещи, когато колекторният възел работи. За да се възстанови функцията му, спирателният вентил трябва да се отвори принудително.

Ако колбата се напука, докато използвате устройството, най-добре е да я развиете и да я замените с нова, тъй като пукнатината може да попречи на определянето на обема на охлаждащата течност.

За да осигурите ефективна работа на вашата система за подово отопление, е необходимо не само да изберете правилния модел разходомер, но и да го инсталирате и конфигурирате правилно. Ако не сте сигурни в уменията си, най-добре е да наемете професионалист.
