Вертикални и хоризонтални печки за сауна, изработени от тръба – Направи си сам

Трудно е да си представим сауна без печка, тъй като тя не само отоплява помещението, но и осигурява комфорт и удоволствие по време на сауната.

Печката за сауна е лесна за самостоятелно изграждане, тя ще функционира добре и няма да изисква много време или пари. Най-простият модел е печка за сауна, изработена от тръба с голям диаметър. Нейното изграждане не изисква специален опит или познания в тази област.

Плюсове и минуси на такива фурни

Необходимите свойства на материала, използван за изграждане на печки, включват топлоустойчивост, здравина, издръжливост и устойчивост на корозия. Освен това, той трябва да издържа на резки температурни промени и да показва добра топлопроводимост.

Черният метал, използван за направата на дебелостенни тръби с диаметър 500-600 мм, не е напълно устойчив на корозия. Той обаче е идеален за самостоятелно изграждане на печка за сауна, тъй като отговаря на почти всички изброени по-горе изисквания.

С дебелина на стените от поне 8 мм, печката за сауна има достатъчен топлинен капацитет, за да задържи топлината дори след като горивото е изгоряло. Кръглото ѝ напречно сечение позволява ефективно разпределение на топлината.

Използването на кръгла тръба за печка за сауна намалява дължината на заваръчните шевове - това са първите места, където се появява корозия, и именно през тях излиза въглероден оксид. Освен това, този вариант остава най-евтиният, въпреки че цените на черните метали се покачват.

Видове фурни - хоризонтални и вертикални, характеристики на избор, плюсове и минуси

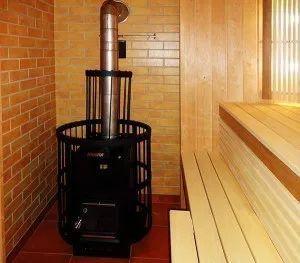

Домашно приготвената печка за сауна от тръба, макар и семпла на външен вид, върши отлична работа за отопление на парната баня. Предлага се във вертикална или хоризонтална конфигурация. Изборът зависи пряко от размера на парната баня и предпочитанията на собственика.

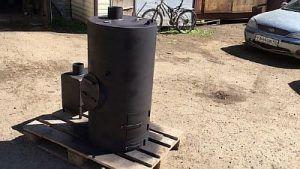

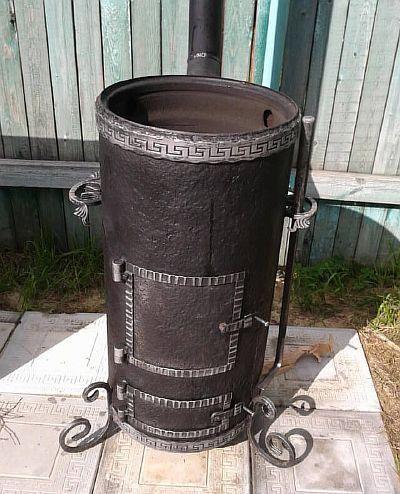

Вертикално

Външно тази печка прилича на обикновена фурна, но има отличителни конструктивни характеристики. В допълнение към горивната камера и отделението за съхранение на камъни, има специален резервоар за загряване на вода. Този тип е идеален за малка сауна.

Горивната камера и решетката са разположени една над друга стъпаловидно, спестявайки място. Поради това този модел набира популярност за монтаж в сауни.

Струва си да се отбележи обаче, че е по-малко ефективен, тъй като топлината излиза нагоре, предотвратявайки затоплянето на стените. Освен това, горивото гори по-бързо при вертикален дизайн. Основният недостатък е разположението на горивната камера и камерата за тягата в парната баня.

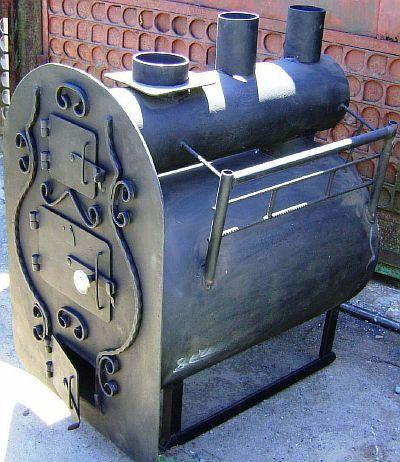

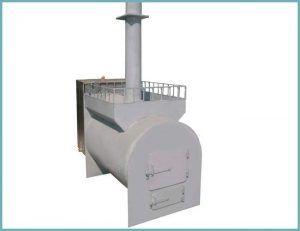

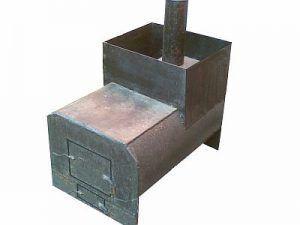

Хоризонтално

Хоризонталната форма се препоръчва за бани с голяма площ.Оборудвана е с отделение за съхранение на камъни и резервоар за вода. Камината е по-голяма, а вратите и пепелникът ѝ са разположени в края на комина; те често се отварят в помещението преди парната баня, което ускорява процеса на нагряване. Тази подредба е и по-удобна, тъй като не е необходимо да се влиза в парната баня при палене на огъня и той не се охлажда.

За разлика от вертикалния тип, този тип печка за сауна изисква повече място, но тъй като горивната камера е по-дълга и разположена отдолу, тя значително увеличава площта за отопление и подобрява естествения обмен на топъл въздух в сауната. Затова експертите препоръчват този модел, ако пространството на сауната позволява.

Какво ни е необходимо - инструменти и материали

Преди да започнете да изграждате собствена сауна печка от тръба 530 мм, трябва да подготвите работна зона и да се запасите с необходимите инструменти:

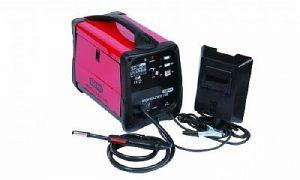

• заваръчна машина;

• мелница с различни приставки;
• електрическа бормашина;
• ключарски инструменти;
• дръжки на врати;
• с вграден кран;
• с азбестов шнур.

В допълнение към инструментите, ще ви трябват следните материали:

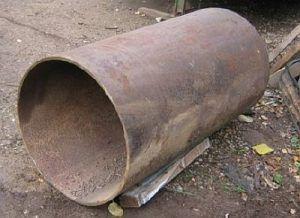

1. Дебелостенни метални тръби за горивната камера и резервоара за вода, с диаметър от 500 до 650 мм, дебелина на стената от 8-16 мм и дължина от 1,2 до 1,5 метра. Включена е и тръба за отвеждане на въглероден оксид, с диаметър от 120 до 150 мм и дебелина на стената от 2-4 мм.

2. Стоманена тръба, където ще бъдат поставени камъните. Дебелината на стената ѝ е 5-8 мм, а диаметърът ѝ е 350 мм.
3. Ламарина с размери 600 на 800 мм, с дебелина 8 - 12.
4. Надземни стоманени панти.
5. Водопровод - малко парче тръба, подходящ диаметър ½ или ¾ инча, дължина 50 - 80 мм, и сферичен кран с подобни резби.
6. Метални арматурни пръти - 500 мм, диаметър 12 - 18.
7. Цимент.
8. Тухла.
9. Пясък.

Диаграми и размери на вертикални и хоризонтални пещи

След като изберете модел, преди да изградите сами печката за сауна, трябва да изготвите чертеж. Той трябва да отразява всички параметри и конфигурация на печката. Правилно изготвеният чертеж не само ще улесни монтажа, но и ще избегне проблеми с работата.

Диаграмата трябва да показва основните части на печката. Ако изграждате печка за сауна за първи път, най-добре е да използвате предварително направена диаграма.

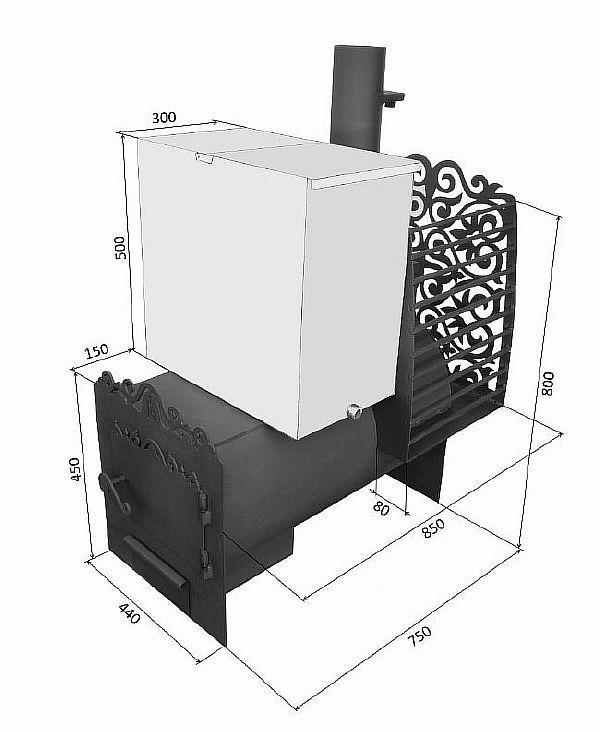

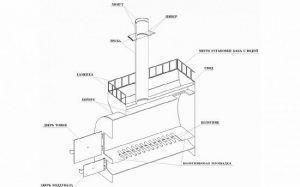

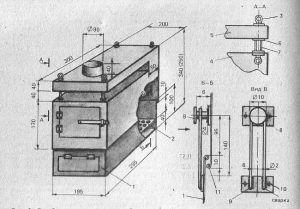

Хоризонтални диаграми на модела

Това е моделът с хоризонтална тръба, който най-често се инсталира във вани, ако пространството позволява.

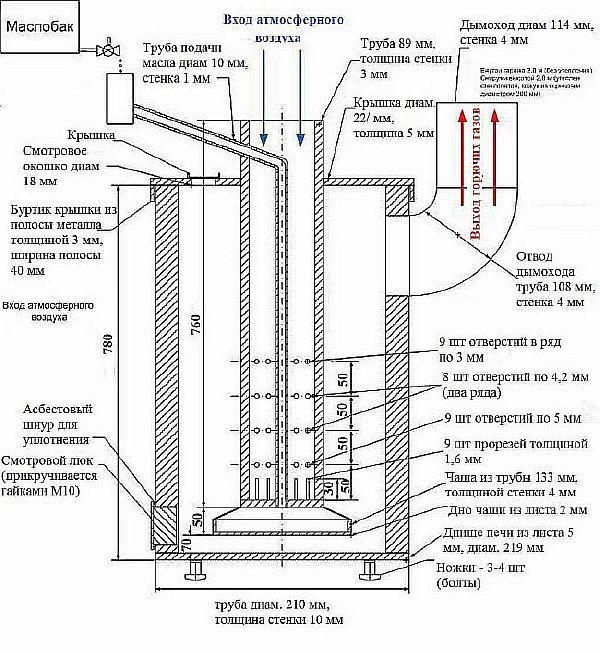

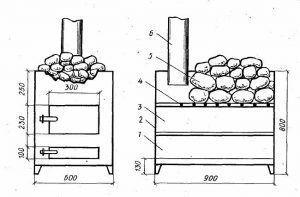

Диаграми на вертикални пещи

Както при хоризонталната фурна, тръба с диаметър 530 е идеална и за вертикалния модел.

Пример за чертеж на вертикална печка за сауна, която е лесна за самостоятелно инсталиране.

Процесът на сглобяване на печката

Естествено, домашно направената печка за сауна от тръба няма да изглежда супер перфектна. Въпреки това, тя изглежда доста прилично и ще изпълнява основната си функция също толкова добре, колкото и фабрично произведен модел – равномерно разпределение на топлината.

Когато инсталирате печка в сауна, е важно да запомните, че тя носи опасност от изгаряне и трябва да отговаря на всички правила за пожарна безопасност. Поради това трябва да се спазват следните правила за монтаж:

• трябва да се постави върху основата, на 0,2 метра разстояние от стената;
• на мястото, където тръбата излиза, трябва да се направи удебеляване от 120 мм и то да стърчи над покрива с поне 0,5 метра;
• всички дървени елементи трябва да бъдат обработени с изолационен състав, съдържащ глина;
• секцията на комина между тавана и покрива трябва да бъде измазана и да се нанесе варов разтвор;
• Поставете рафтовете близо до стената, където е монтирана печката.

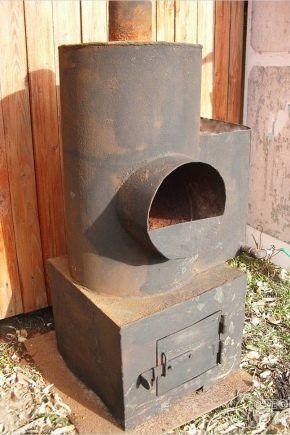

Фондация

Независимото производство на всеки модел сауна печка започва с монтажа на основата.

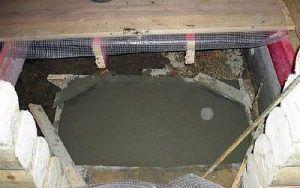

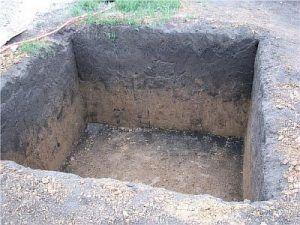

1. На мястото в банята, където се планира да се постави печката, е необходимо да се изкопае дупка с дълбочина 0,5 метра, а дължината и ширината могат да достигнат 0,7 метра.

2. Напълнете го с 0,3 метра натрошен камък, малки фракции, и го уплътнете добре.

3. Пригответе разтвор от цимент и пясък в съотношение 1 към 4, разредете с вода.

4. Изсипете разтвора в дупката и го оставете за 24 часа, за да изсъхне и да се втвърди.

5. Трябва да поставите покривен филц отгоре; той ще предпази от влага.

6. Пригответе бетонен разтвор, състоящ се от цимент, пясък, фин чакъл и вода в съотношение 1 към 2 към 4. Изсипете получената смес върху покривния филц.

7. Изравнете добре основата с нивелир за сграда.

След като хоросанът изсъхне, можете да използвате тухлена зидария за по-естетичен вид.

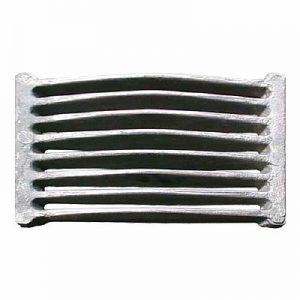

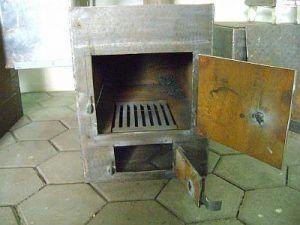

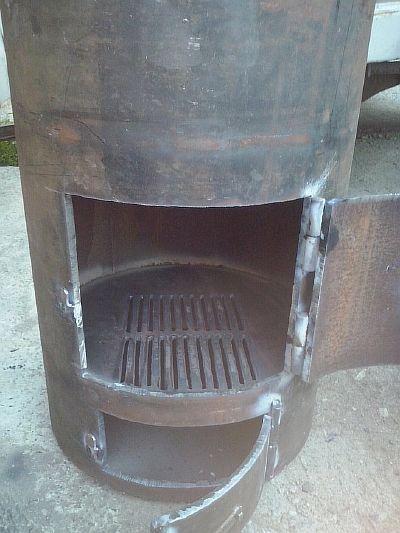

решетка

Решетката е специална решетка, която осигурява течение. Има два начина за направата на решетка.

Първо:

1. Изрежете метален правоъгълник с дебелина 10–12 мм, чийто размер съответства на параметрите на тръбата вътре.
2. В произведената част отстранете средата, оставяйки място за заваряване по краищата.
3. Заварете метални пръти към тази рамка, като ги поставите хоризонтално или вертикално.

Второ:

1. Изрежете кръг от метал, диаметърът му трябва да съответства на тръбата вътре.
2. Изрежете големи дупки в кръга, за да създадете нещо като сито.

Конструкцията е заварена вътре в тръбата и е разположена на 15-20 см от дъното.

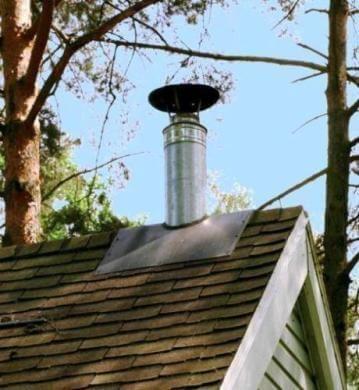

Комин

Този конструктивен елемент е важна част от всяка пещ, той е необходим за отделянето на продукти от горенето.

Комините се монтират:

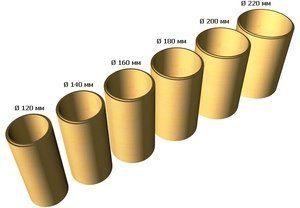

1. Керамичните са най-устойчиви на високи температури. Тези модели имат най-дълъг експлоатационен живот.

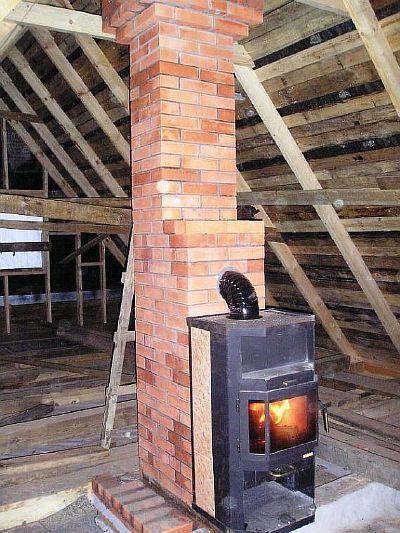

2. Тухла - тъй като повърхността е грапава, саждите се натрупват бързо, което води до забавяне на въздушния поток.

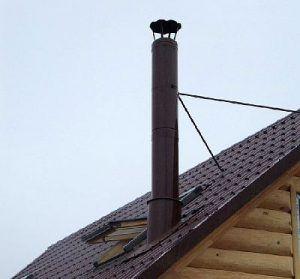

3. Стоманата е най-подходящият вариант за домашно приготвена сауна, тъй като е евтина. Материалът е лек и изключително издръжлив, издържа добре на температурни колебания, както и е устойчив на вода и корозия. Загрява се бързо, така че върху него може да се постави резервоар за вода за последващи сауна сесии.

Процесът на сглобяване е прост:

1. Първо, трябва да маркирате мястото за дупката и да я направите според маркировките.
2. Прикрепете стоманен корпус към тръбата, поставете пръстените върху него и ги закрепете към тавана. Закрепете долния ръб с винтове.
3. Другият край се изпъхва върху покрива. За запълване на празнините между него и покрива може да се използва експандирана глина, глина или азбест.

Сглобяване на хоризонталния модел

Печка за сауна, изработена от хоризонтална тръба, има нагревател, разположен отвън, а резервоарът е монтиран на стената. Предимството на това устройство е компактният му размер и дълбоката горивна камера. То осигурява пълно изгаряне на горивото, което означава, че в сауната влиза повече топлина.

Инструкциите за самостоятелно изработване на хоризонтална печка за сауна са следните:

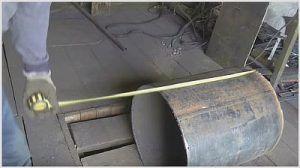

• Ще ви е необходима 2-метрова тръба с дебели стени и диаметър 500 мм. Маркирайте я. За да направите това, поставете я настрани върху равна повърхност, закрепете я и, оставяйки отстъп от 1/3 от диаметъра ѝ спрямо дъното, начертайте две хоризонтални, успоредни линии върху нея.

• Кръгла основа за горивната камера е изрязана от метал, чийто размер е равен на дължината на тръбата, а ширината съответства на разстоянието между линиите.

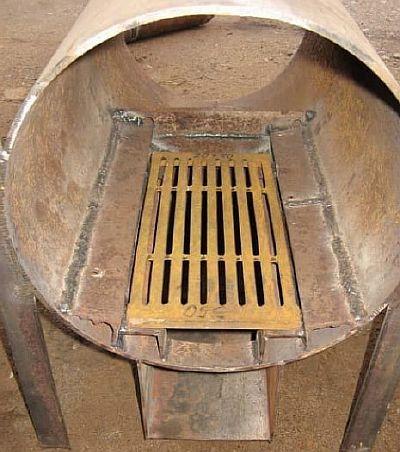

В центъра на кръга се изработва правоъгълен или квадратен прозорец, в който трябва да се монтира решетка. Възможно е просто да се заварят арматурни пръти към долната част на прозореца, за да се образува решетка.

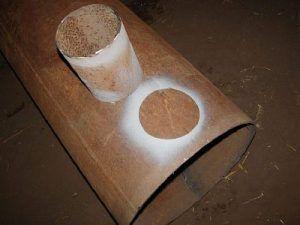

• Основата се вкарва в главната тръба на печката стриктно според маркировките и се фиксира чрез заваряване вътре в нея.

• Две заготовки са изработени от дебелостенна ламарина, като долните им части служат като крака на устройството. Ширината на стените трябва да бъде с 20 мм по-голяма от диаметъра на тръбата. За постигане на естетически приятен външен вид, предната стена е заоблена, докато задната стена остава правоъгълна, където ще бъде монтиран резервоарът за вода.

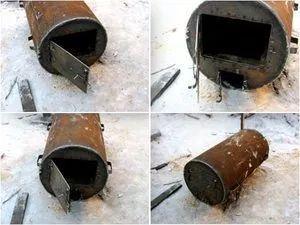

• В предната стена на печката са изрязани отвор за горивна камера и отделение за усилване на тягата. Долният ръб на отвора за горивна камера е разположен на 0,03 метра над основата на горивната камера. Горният ръб на резервоара за пепел е разположен на 0,01 метра под контейнера за камъни.

• Вратите се изработват от изрязаните части. Те се заваряват към предната част на печката с панти близо до отворите. Към тях се прикрепят дръжки и ключалки.
• Всяка крайна лента е прикрепена към основата на тръбата и е закрепена със заварка по цялата площ.

• За да се увеличи топлинната мощност на печката, се препоръчва да се монтира допълнителна камера между прозорците на горивната камера и комина; тази камера предава натрупаната топлина към камъка. Ще ви е необходима тръба с диаметър 350 мм и дължина 0,35–0,45 метра. Тя трябва да се разреже хоризонтално наполовина. Единият край се заварява с полукръгла тапа.
• В горната част на това устройство се изрязва отвор, леко изместен от центъра. Размерът на отвора трябва да е равен на диаметъра на комина. В него се вкарва тръба с диаметър 0,1 метра, за да се свърже с комина.

• В горната част на основната конструкция, недалеч от задната стена, се прави кръгъл отвор с диаметър 150 мм. След това подготвеният купол се монтира в тръбата на печката, така че двата отвора да са леко изместени един от друг. След това се заварява към основната тръба.

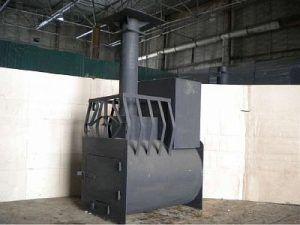

• Последната стъпка е да се създаде метална кошница около допълнителната камера, направена от заварена арматура. Тя ще държи камъните. Резервоар за вода е прикрепен към задната стена и можете да започнете да тествате вашата домашно приготвена тръбна печка за сауна.

Съвет! Тъй като горивната камера и прозорецът за подобряване на течението са разположени в помещението пред парната баня, се препоръчва стената около вратата да бъде защитена с метални плочи.

Гледайте видеото

вечна печка за сауна

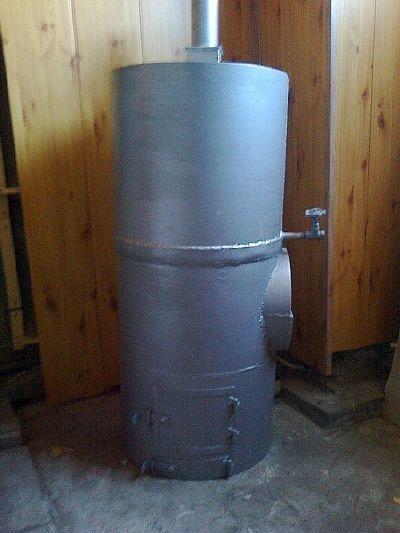

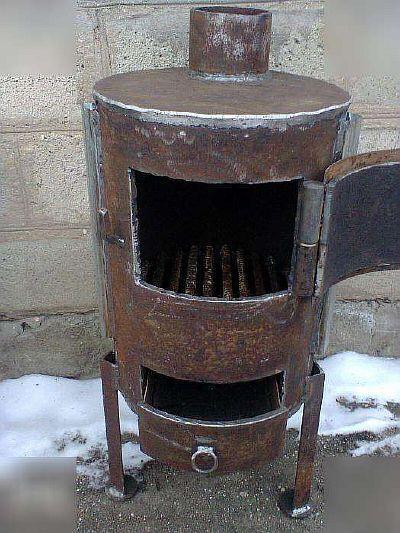

Сглобяване на вертикална фурна

Вертикалната печка за сауна е малко по-трудна за самостоятелно сглобяване, тъй като камъните се поставят директно в горивната камера.

Стъпка по стъпка алгоритъмът на работа изглежда така:

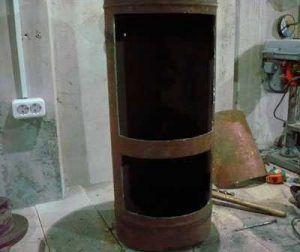

• В дебелата тръба се прави люк за пепелника. Той е необходим, за да може да влиза въздух, вместо да гори гориво, и да се събира изгоряла пепел. Изрязва се с шлайф, оставяйки отстъп от 0,04 метра на дъното, и е с размери 0,24 на 0,08 метра.
• Горивната камера е проектирана на 200 мм над горната част на пепелника. Тя трябва да бъде подравнена с пепелника. За да се постигне това, над решетката се изрязва малък правоъгълен отвор (0,24 на 0,20 метра). Изрязаните метални парчета ще се използват като вратичка, така че трябва да се режат внимателно с тънки дискове.

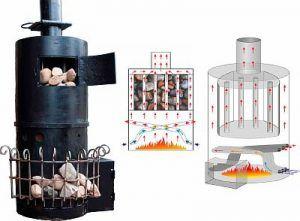

• За камъните се изработва контейнер за зареждане; той се позиционира малко над горивната камера (0,12–0,18 метра). Този кръгъл отвор (350 мм) се премества по тръбата на 90 градуса в желаната посока.

• Втората тръба с диаметър 350 мм се отрязва на дължина, равна на външния диаметър на по-голямата тръба. В горната част се отрязва парче с форма на лъжичка (¾ от парчето), леко вдлъбнато от предния ръб. Към задната част на лъжичката се заварява стена, а към предния край се заварява полукръгла тапа. Тази тапа се използва за поставяне на камъни и добавяне на вода към тях по време на парната баня.
• Тази лъжичка се вкарва в отвора на основното тяло на сауната печка. Тя трябва да се простира на 20 мм извън печката, с пространство около нея. Периметърът на отвора трябва да бъде здраво заварен. Ако е необходимо, лъжичката може да бъде допълнително закрепена с арматурни пръти, които са предварително заварени към вътрешната страна на основната конструкция.
• Заварява се предварително сглобена решетка; тя ще служи като основа на горивната камера. Тя е разположена успоредно на пода, на 0,02 метра от горната част на пепелника.

• Изрежете метален кръг със същия размер като външния диаметър на тръбата и го заварете към дъното на нагревателя. Ако планирате да повдигнете нагревателя над пода, можете да заварите крака, изработени от ъглова стомана.

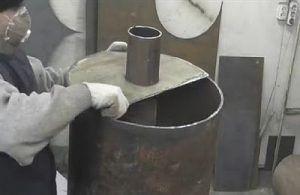

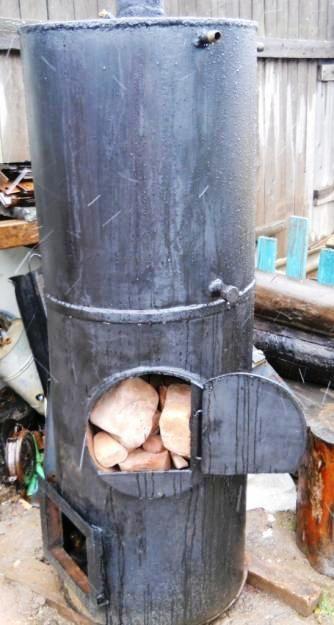

• За комина е изграден резервоар за вода. Страничните стени на резервоара образуват главния комин на печката, а дъното му представлява горната част на горивната камера.
• Дъното на резервоара е изработено от метал, оразмерен така, че да съответства на диаметъра на димоотводната тръба на печката. В тази част трябва да се направи кръгъл отвор, на разстояние 0,05 метра, за да се подобри тягата. Към този отвор е заварен комин, разположен по-високо от самата печка.
• Дъното на цевта с коминната тръба е монтирано в тялото на пещта; то трябва да бъде разположено на 100–120 мм по-високо от контейнера за камъни и далеч от лъжичката.

1. Инсталацията се проверява за правилна инсталация, а дъното се закрепва със заваряване. В него се пробива отвор, в който се вкарва и заварява водопроводна тръба. Към него се прикрепя сферичен кран.

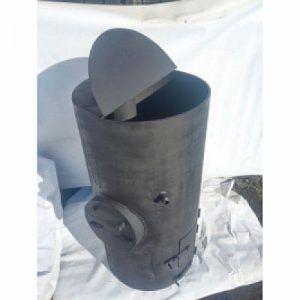

2. Горната част на резервоара за вода е сглобена от две части: едната е заварена, а другата е монтирана на панти. Трябва да се направят два метални полукръга, единият с отвор за комин. Отворът трябва да бъде плътно заварен, а другата част трябва да бъде прикрепена към панти, така че да може да се отваря.

3. Последният етап е инсталирането на почти готовото устройство и закрепването му към подготвената основа.

4. Пантите са заварени към корпуса, а вратите и прозорците на горивната камера са прикрепени към тях, за да се подобри тягата. Дръжките и ключалките са предварително монтирани.
5. Печката се проверява за течове - напълнете резервоара с вода и проверете дали тече.

Важно е да знаете! За да намалите риска от изгаряне с пара при добавяне на вода към нагревателя, се препоръчва вратите към отделението да се поставят в уединен ъгъл, където няма пейки за хора.

Съвет: Печката, направена от тръба в банята, трябва да се обърне така, че шевът да минава под решетката; това ще намали натоварването върху нея.

Гледайте видеото

Печка за сауна, изработена от тръба

Тухлена облицовка

За да придаде естетичен вид на метална печка в баня, тя може да бъде облицована с тухла.

Може да има различни опции за облицовка:

• Плътно тяло – бърз топлопренос, което води до намалена производителност на устройството. Това е чисто декоративен детайл.

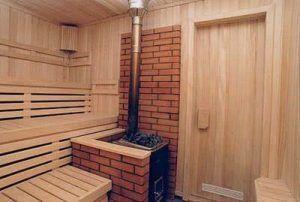

• Термощитът е малка каменна преграда. Този модел увеличава топлинната мощност и осигурява комфорт за тези, които релаксират близо до печката. Стандартната ширина и дължина са 0,7 метра, а височината е 1,2 метра.

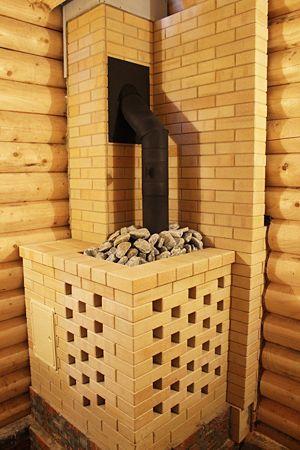

• Конвекторът с вентилационни отвори е универсален тип; може да се използва за проектиране на всякакви метални конструкции с различни размери.

Боядисване и синьо боядисване

За да изглежда печката за сауна, която сте си построили сами, по-привлекателна, се препоръчва да я декорирате. Има няколко начина да направите това:

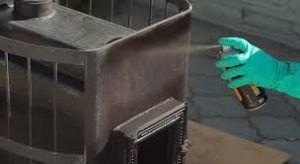

1. Боя. В днешно време се предлагат много специални термоустойчиви бои. Избягвайте алуминиева боя.

Важно: Експертите препоръчват избора на тъмен цвят боя, тъй като тъмно боядисаната печка с грапава повърхност разпределя топлината по-добре. Комин с гладка, лъскава повърхност обаче предава топлината лошо.

2. Синьото е повърхностна обработка с помощта на химични съединения. Тези съединения не само предпазват устройството от корозия, но и добавят естетическа привлекателност. Няма нужда да купувате това съединение; можете да го направите сами. За един литър вода ще ви трябват 4 грама бутилов алкохол и 150 грама фосфорна киселина.

Преди нанасяне е най-добре да почистите старателно металната повърхност на тръбата, за да осигурите по-дълготрайност на състава. След това загрейте фурната до 150°C (392°F) и нанесете сода каустик върху метала за един час.

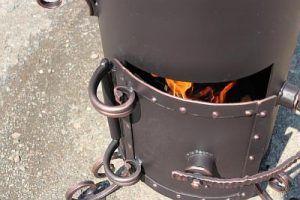

Първа горивна камера

Пробното изпичане е задължително, за да се провери структурата и плътността на шева. Процесът е следният:

1. Необходимо е да отворите амортисьора и вентилатора.
2. Сложете дърва за огрев и запалете огън.
3. Затворете вратата и подайте кислород в горното отделение.

Необходимо е да се следи процесът, наличието на течение и да се провери херметичността на шевовете.

Домашно приготвената печка за сауна от тръба е не само отличен и достъпен вариант, но и чудесна алтернатива на фабрично произведените модели. Освен това, такава печка ще отговаря на индивидуалните нужди на вашата парна баня и вашите лични предпочитания.
