Направи си сам оранжерия от PVC тръби – инструкции стъпка по стъпка с видеоклипове и снимки

Оранжерия в селска къща не само украсява имота, но и ви позволява да отглеждате био зеленчуци за цялото семейство.

Самостоятелно изработената PVC оранжерия е идеална за постигането на тази цел. Стандартните дизайни, предлагани на пазара, не винаги са подходящи за размера и формата на обекта.

Един популярен начин за създаване на тази проста структура е да я построите сами. Това включва различни материали, дизайни и методи на монтаж.

Не ви е нужна оранжерия? Предлагаме ви да прочетете статията — Как сами да си направите проста оранжерия.

Видове оранжерии

Контейнерните наземни системи могат да варират значително. Това зависи от много фактори, включително формата на конструкцията, използваните материали, сезонността на употреба и наличието и вида на отоплението.

Предлагаме ви да разберете как да го направите Подово отопление в оранжерия и самостоятелно инсталиране на отоплителната система.

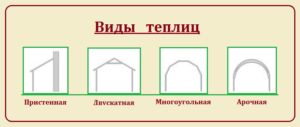

При използване на PVC тръби, следните конструкции обикновено са подходящи:

• стенен монтаж – конструкцията е в съседство с една или две стени на сграда, жилищна или техническа;
• оранжерия с два склона във формата на къща;
• многоъгълна, със счупен покрив;
• сводест – с кръгъл купол.

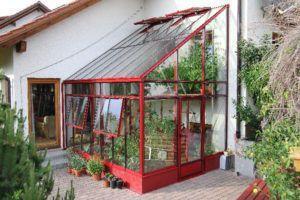

Стенни конструкции

Обикновено се монтират до стена от югозападната или южната страна на сградата. В този случай стената действа като акумулатор на топлинна енергия, затопляйки се през деня и освобождавайки я през хладната нощ.

Това помага за изглаждане на дневните температурни колебания, което има благоприятен ефект върху растенията.

Недостатъкът на такива оранжерии е постоянното излагане на стената на висока влажност от вътрешната атмосфера, което може да допринесе за преждевременното ѝ разрушаване.

Това може да се избегне чрез измазване на повърхността и боядисване с водоустойчива боя. За да закрепите рамката на оранжерията към стената, можете да използвате тръбни скоби във формата на чаша.

Вътрешният диаметър на тръбата трябва да съответства на външния диаметър на пластмасовата тръба на рамката, като се гарантира, че тя пасва свободно. Съединението трябва да бъде закрепено с винт, перпендикулярен на оста му. Металната скоба трябва да бъде боядисана, за да се предпази от корозия.

Препоръчително е да се използва като покритие за такава оранжерия използвайте монолитен поликарбонатТой е прозрачен, което прави конструкцията допълнителна декорация на екстериора на обекта.

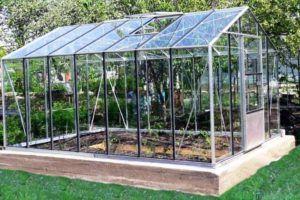

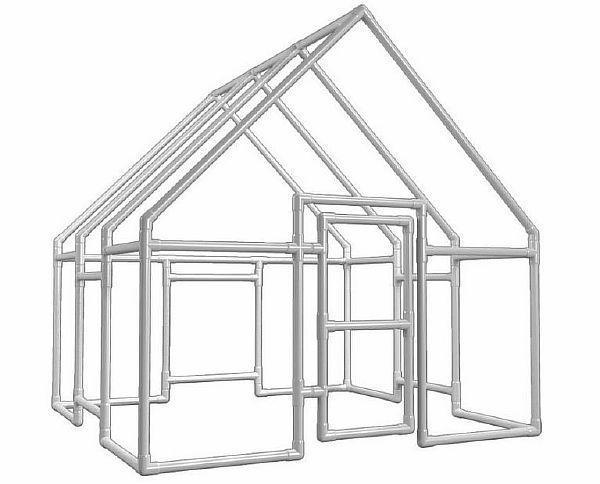

Видове фронтони

Това е най-разпространената форма за вътрешни системи. Популярността ѝ произтича от простия дизайн на рамката, която може да се изгради ръчно с помощта на стандартни PVC тръби и фитинги.

Тази рамка е здрава, издръжлива и сравнително устойчива на вятър и сняг. Тези рамки осигуряват ниска отражателна способност, което спомага за оптимално нагряване на PVC оранжерията под слънчева светлина.

Чрез инсталиране на наклона под по-остър ъгъл можете да постигнете свободно течащ снеговалеж от покрива, елиминирайки необходимостта от периодично почистване през зимата.

Но това е възможно само върху твърда повърхност, която не се огъва под товар. Стъклото за прозорци или клетъчният поликарбонат притежават това свойство.

Оранжериите с двускатен покрив са оборудвани с врати и вентилационни отвори за вентилация. Те позволяват на топлия, влажен въздух, който се натрупва под покрива, да излиза.

Монтирането на страничните стени на такава оранжерия под ъгъл ще увеличи интензитета на светлината в сутрешните и вечерните часове. Това донякъде усложнява дизайна, но в умерен климат това решение е оправдано.

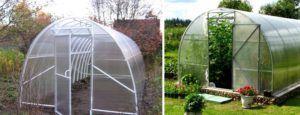

Аркови конструкции

Без съмнение това са най-популярните видове конструкции за вътрешно наземно строителство. Те са издръжливи, изключително стабилни и изключително лесни за монтаж. Освен това, подготовката на мястото за монтажа им изисква минимални усилия.

Благодарение на използването на леки PVC тръби, рамката на оранжерията е достатъчно лека, за да бъде преместена на друго място без разглобяване, което подобрява възможността за оптимизиране на сеитбообращението.

Универсалността на материала ви позволява да изберете всякакъв размер и конфигурация на сградата.

Арковидната форма на оранжерията изисква специфични пространствени решения. Конструкцията трябва да бъде ориентирана с оста си от юг на северВ този случай максималното количество слънчева светлина ще се наблюдава сутрин и вечер.

През деня куполовидната част на оранжерията е най-осветена, където пречупването на лъчите не е толкова значително.

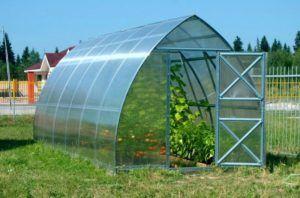

Куполни конструкции от PVC тръби

Този дизайн може да се счита за вариант на сводестия дизайн. Тази форма позволява на снега да се плъзга безпрепятствено от покрива, което улеснява зимната поддръжка.

Освен това, тази форма е по-подходяща за отглеждане на високи растения. Вентилацията в куполна оранжерия е значително по-ефективна, като се има предвид намаленият обем пространство в горната част на конструкцията.

Изграждането на оранжерия от PVC тръби самостоятелно е лесно, тъй като процесът на монтаж използва доказани техники за монтаж, подобни на тези, използвани за водопроводни системи. Използват се същите фитинги.

Избор на място и подготовка на обекта

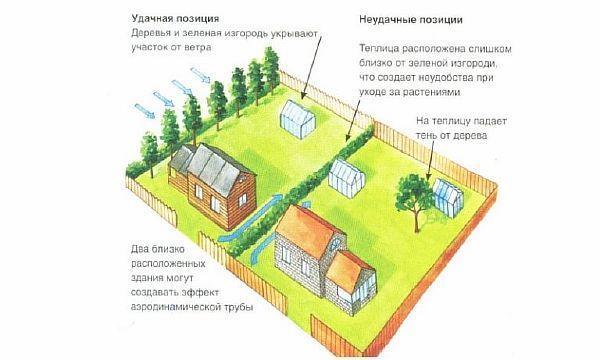

Ефективността на оранжерията зависи до голяма степен от нейното местоположение. Вече отбелязахме важността на ориентацията спрямо посоките на света. Също така е изключително важно тя да бъде разположена на добре осветено място, което да не е засенчено от близки храсти или дървета.

Освен това, платформата, върху която е монтирана PVC тръбната конструкция, трябва да е строго нивелирана. Това определя издръжливостта на конструкцията. Ако тя стане неравна, това създава условия за изместване на поликарбонатното или стъкленото покритие, което може да доведе до неговото разрушаване.

Ако оранжерия от PVC тръби е с дължина до 6 метра, тя може да се монтира върху основа от дървени греди. Тя трябва да се постави върху равна повърхност през есента и да се провери за равномерност и форма през пролетта.

Обикновено това е правоъгълник и е достатъчно да се гарантира, че диагоналите са равни. След тази стъпка основата трябва допълнително да се закрепи към земята с анкери.

При монтаж на дървена основа, под нея трябва да се постави дренажен слой от смес от пясък и чакъл с дебелина 10-15 см. Това ще позволи по-ефективно оттичане на излишната вода изпод оранжерията.

За монтаж на оранжерия от PVC тръба с дължина над 6 метра е за предпочитане да се използва капиталова лентова основаТова е особено важно за почви, подложени на сезонно набъбване.

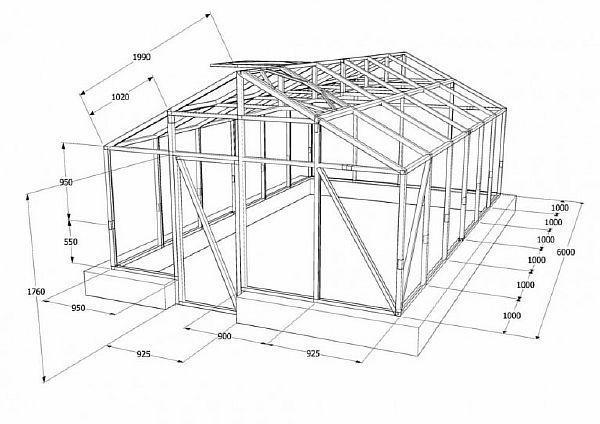

Изчисляване на материалните изисквания за оранжерия от PVC тръби + чертежи

За да определите количеството необходими материали, трябва да разработите чертеж на оранжерия, изработена от PVC тръби за самостоятелно строителство.

За да се избегнат досадните изчисления за всяка отделна част, най-добре е да се използва милиметрова хартия за чертежа. Това позволява, с известна доза прецизност, да се получат истинските размери чрез измервания. Този метод осигурява достатъчна точност за изчисления.

Важно е да се помни, че всички дървени материали се произвеждат в стандартни дължини. Ето защо, при проектирането е важно да се вземе предвид възможността за ефективното им рязане, за да се избегнат ненужни отпадъци.

Стандартни размери на някои материали:

1. PVC тръбите с размери 20-25 милиметра се произвеждат с дължини от 1, 2, 3 и 6 метра.
2. Иглолистни дървени греди – 4 или 6 метра;
3. Клетъчен поликарбонат с дебелина 4, 6, 8 милиметра се произвежда в листове с ширина 2,05 и дължина 4, 6 или 12 метра.
4. Полиетиленово фолио с дебелина 90-200 микрона се продава на ролки с ширина от 1 до 3 метра. Може да се заварява по ширина по време на монтажа. За целта са необходими само домакинска ютия и алуминиево фолио.

Разстоянието между дъгите на оранжерия от PVC тръби зависи от покривния материал. За фолио то трябва да бъде 0,7-0,75 метра.

Ако покритието е от поликарбонат с припокриване на листовете с 10-12 сантиметра, всеки лист трябва да се поддържа от поне три арки, което означава, че разстоянието между тях трябва да бъде: (2,05 - 0,1) : 2 = 0,97 метра. Броят на листовете се определя от зададената дължина на оранжерията.

Количеството материали за крайните стени се изчислява отделно. Носещата конструкция е изработена от дървени греди 50 x 50 мм и е покрита с основен покривен материал с дъски с дебелина 15-20 мм.

Крайните стени трябва да бъдат проектирани така, че да позволяват входна врата с ширина приблизително 90 сантиметра и височина 1,8-2,0 метра, което да осигурява удобен достъп до градинска количка. В горната част на крайната стена трябва да се предвиди прозорец.

Ако за покритието се използва поликарбонат, той се закрепва по два начина:

1. Чрез поставяне на връзка през рамката на оранжерията. Тази част е изработена от поцинкована стоманена лента с ширина най-малко 40 милиметра и дебелина 0,7-1,0 мм. Лентата трябва да е приблизително 0,5-0,7 метра по-дълга от обиколката на рамката, което е необходимо за образуване на скоба. Опъването се постига с шпилка M10, дълга 20-25 сантиметра, с помощта на две гайки и шайби.
2. Закрепване към арките с режещи винтове със специални компенсиращи шайби с монтажна стъпка от 250-300 милиметра.

За да монтирате вратите и вентилационните отвори, ще ви трябват по две панти за всяка част. По-долу са дадени чертежи на различни варианти на рамки с размери.

Свързване на тръби и фитинги при сглобяване на оранжерия

За сглобяването на оранжерията се използват PVC напорни тръби и съответните фитинги – муфи, колена, тройници и кръстосани съединения.

След като е избран необходимият комплект части, те трябва да бъдат тествани за съвместимост. Подходящ фитинг трябва да пасне на тръбата, като се вмъкне поне на 2/3 от дължината ѝ.

Лепяща фуга

PVC лепилата съдържат този материал като основен компонент, разреден със специален разтворител, който го поддържа течен. Използват се различни добавки, за да се подобри адхезията и да се придаде на състава желаната консистенция.

След като лепилото се нанесе върху частите, дългите вериги от PVC молекули се смесват и разтворителите се изпаряват, което води до сгъстяване на сместа. Материалът от двете части се смесва, образувайки монолитна, издръжлива единица.

Когато купувате PVC лепило, трябва внимателно да прочетете инструкциите за употреба, които съдържат инструкции как да се подготвите за залепване и как правилно да извършите процеса.

При стайна температура времето за втвърдяване на лепилото е приблизително 4 минути. При 40 градуса по Целзий то намалява до една минута.

Пълноразмерната част се изрязва от тръбата със специални ножици. Те са проектирани така, че да не оставят грапавини по края.

Лесен и бърз монтаж на PVC тръби!

Рязането може да се извърши с всякакъв финозъб трион (ножовка за метал), но след това е необходимо внимателно да се отстранят загрубявания, които могат да повлияят негативно на подравняването на частите при залепване.

Преди залепване, повърхностите на съединяваните части трябва да бъдат специално подготвени. Основната цел е обезмасляване. Лепенето може да се извършва на открито, ако времето позволява. Температурата на въздуха трябва да бъде между 5 и 35 градуса по Целзий.

Важно е да запомните, че четката, използвана за нанасяне на лепилото, трябва да е изработена от естествени влакна, в противен случай синтетичният материал също ще се разтвори, което може да компрометира здравината на свързване. Производителите на лепила често включват четка в опаковките си.

Залепването на частите се извършва в следния ред:

1. Тествайте тръбата и фитинга, за да се уверите, че пасват. Маркирайте зоните за нанасяне на лепилото с маркер.
2. Почистете частите от грапави и груби повреди.
3. Обезмаслете повърхностите, които ще се залепват.
4. Нанесете лепило със специална четка.
5. Подравнете частите, като плъзнете фитинга върху тръбата. Завъртете частите на приблизително 90 градуса и ги позиционирайте правилно. Това би трябвало да осигури равномерно разпределение на лепилото по повърхностите.
6. Частите трябва да се държат здраво в продължение на 15-20 секунди.
7. В зависимост от температурата на околната среда, времето за съхнене и окончателно втвърдяване на лепилото ще бъде до 4 минути.
8. Излишното лепило от повърхността на частите трябва да се отстрани с парцал.
9. Залепените части не могат да се местят в продължение на 15-20 минути.

След това можете да продължите с монтажа по същия начин. При сглобяването на оранжерията е удобно да сглобите отделни арки в необходимия брой и едва след това да започнете сглобяването на рамката.

Изграждане на филмова оранжерия. Част 1

При залепване на PVC части могат да възникнат следните дефекти:

1. Частично разрушаване на връзката възниква, когато лепилото е нанесено неравномерно или когато има сериозни повреди по повърхността на частите. Това може да бъде причинено и от пресъхнал лепилен слой – времето между нанасянето и съединяването на частите е не повече от 12-15 секунди.
2. При извършване на работа при условия на минимално допустими температури, това може да доведе до меко несцепление, което показва недостатъчна полимеризация на лепилото.
3. Порест лепилен слой се образува, когато лепилото се нанесе неравномерно. Това може да се дължи на замърсяване в зоната на залепване, лошо смесване на лепилото преди нанасяне или неволно изместване по време на съхнене.

Лепенето е основният метод за сглобяване. При изграждането на рамки за оранжерии обаче не се изискват плътни съединения. Поради това за този вид работа често се използват метални крепежни елементи.

Сглобяване на рамка от PVC тръби с винтове

Характерът на натоварването върху елементите на рамката на оранжерия от PVC тръби позволява сглобяването ѝ с помощта на крепежни елементи. Този метод дори опростява процеса на сглобяване. Наклонената повърхност не е пречка за пробиване, ако се използва обикновен шаблон за пробиване.

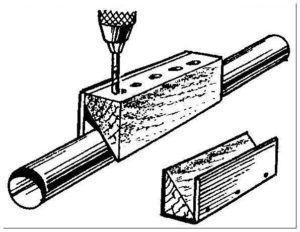

По време на монтажа може да се наложи пробиване на място. Това не е проблем с PVC тръбите. Просто направете дълбока маркировка на желаното място, което лесно се прави с подострен триъгълен щифт, изработен от всякакъв метал. Това ще предотврати подхлъзване на свредлото върху наклонена повърхност.

За да сглобите оранжерията, просто използвайте стандартни болтове M6 с удобно оформена глава. Те изискват отвор с диаметър 6,5 мм за монтаж. Заедно с болта ще ви трябват подходяща гайка, стандартна шайба и пружинна шайба. Бъдете внимателни при затягане, тъй като PVC тръбата няма висока якост на натиск.

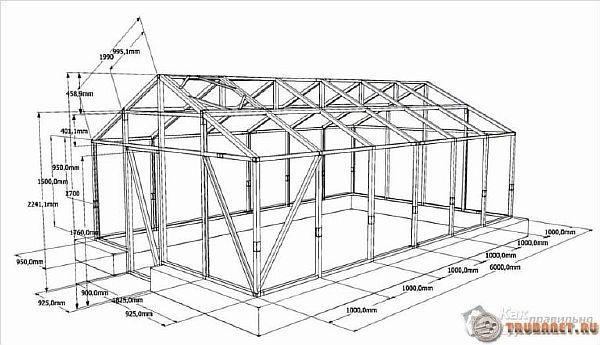

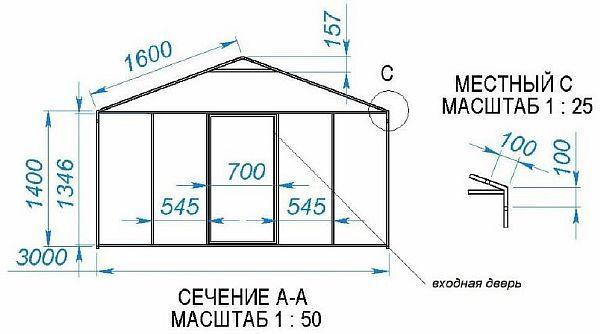

Рамка за оранжерия, изработена от PVC тръби. Чертеж.

Самостоятелно изливане на основата

Подпорната основа е също толкова важна за оранжерията, колкото и за всяка друга конструкция. В този случай обаче тя функционира малко по-различно.

Самата оранжерия, особено тази, изработена от леки PVC тръби, е лека и има висока устойчивост на вятър. Ако не е правилно закрепена, тя лесно може да бъде преместена в съседните зони.

Предимства на бетонна основа за оранжерия

Как да изградим основа за оранжерия:

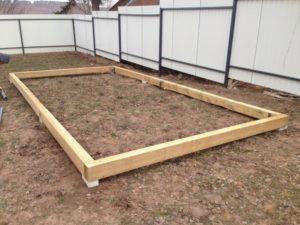

1. Ако се планира оранжерията да остане на мястото си 2-3 години, се монтира дървена основа от греди. Възможно е обаче просто да се смени дървената основа, без да се мести конструкцията.

За това се използват греди с размери 150x50 или 120x100 мм. Преди полагането им, площта трябва да бъде изравнена и чимът да бъде отстранен от опорните зони.

Необходимо е да се създаде дренажен слой от смес от пясък и чакъл, с дебелина 120-15 сантиметра. Върху дренажа поставете един или два слоя хидроизолация от покривен филц.

Поставете дървения материал по контура на рамката. Проверете получения правоъгълник. за равенство на диагоналите, закрепете страните заедно. Преди полагане, материалът трябва да се третира с антисептик; това ще увеличи експлоатационния му живот.

Трябва да се отбележи, че третирането с антисептици не гарантира дълъг експлоатационен живот на оранжерията; тя ще трябва или да бъде преместена след няколко години, или опората ще трябва да бъде сменена.

Има различни начини за закрепване на основата към земята. Най-често в земята се забиват парчета арматура с дължина 80-90 см. Винтовите анкери обаче са по-надеждни. Те са по-скъпи, но и по-надеждни.

2. В райони с висока влажност на почвата се монтира блокова основа, за да се предотврати достигането ѝ до оранжерийните растения. Това се постига чрез изсипване на 10-сантиметров слой пясъчно-чакълеста смес върху почвата.

Върху него се излива слой бетонен разтвор, в който се монтира първият ъглов блок. Той трябва внимателно да се нивелира с нивелир. След това се опъват струни и останалите блокове се полагат по тях по периметъра. Времето за втвърдяване на разтвора е приблизително 7 дни, след което можете да продължите със самостоятелното монтиране на рамката на оранжерията, като използвате PVC тръби.

3. Ако на мястото има рохкава почва, се монтира тухлена основа върху бетонна основа. За да се осигури опора за оранжерията, се изкопава изкоп в земята с дълбочина 40 сантиметра и ширина 20 сантиметра. На дъното се поставя дренажен слой с дебелина 15-20 сантиметра. Той се уплътнява и полива за по-добро уплътняване. Монтирайте две нишки арматурно желязо на 5 сантиметра над подложката, като използвате опори от счупени тухли. Препоръчително е кофражът да се монтира, като горният му ръб се подравнява хоризонтално.

Изсипете бетона наведнъж. Монтирайте анкерни болтове M12 на разстояние не повече от 1,5 метра един от друг.

След като бетонът се втвърди напълно, поставете тухлен пояс от две тухли по периметъра.

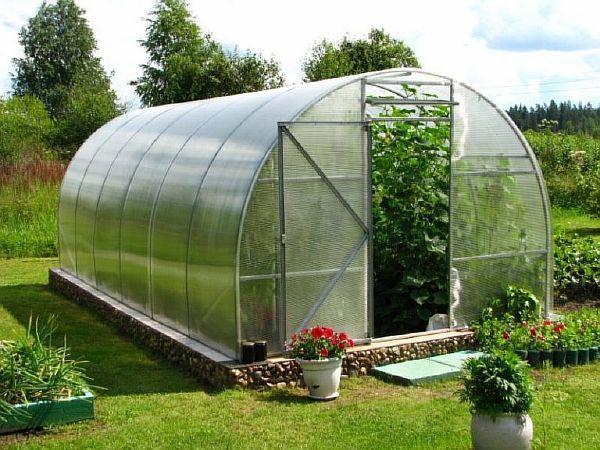

Основа за поликарбонатна оранжерия

След седмица можете да започнете да инсталирате рамката на оранжерията.

Използват се и други методи за изграждане на основа за оранжерия, използващи други материали. Изборът на тези методи често зависи от наличието и вида на остатъците от основната строителна площадка.

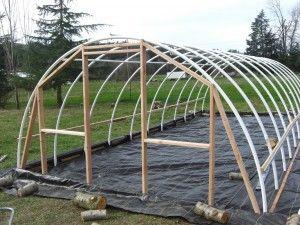

Стъпка по стъпка инструкции за сглобяване на рамка за оранжерия

Комплекти за оранжерии с различни размери се предлагат на строителните пазари. Приложените инструкции предоставят пълен преглед на процедурите за сглобяване и монтаж.

Въпреки това, дизайнът и размерите им не винаги са подходящи за мястото на монтаж. В тези случаи оранжериите, изработени от PVC тръби с необходимите размери, често се произвеждат ръчно.

Но основните техники за монтаж и монтаж не зависят от това, тъй като компонентите са едни и същи.

Аркова оранжерия, изработена от профилна тръба

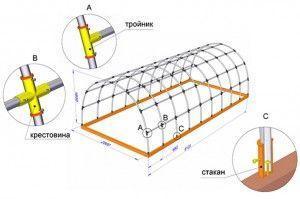

Следните свързващи елементи се използват по време на монтажа:

1. Чашката е пластмасова част с вътрешен диаметър, съответстващ на външния диаметър на тръбата. Тя е закрепена към основата със самонарезен винт през дъното. Краят на арката се вкарва в отвора и се закрепва с винт.
2. Тройникът е свързващ елемент с три отвора. При сглобяване на арка се използват перпендикулярни, коаксиални отвори за монтиране на надлъжни ребра по време на монтажа на рамката. Използва се само за изработване на крайни арки.
3. Напречната греда се използва за същата цел при монтаж на междинни арки, към които от двете страни са прикрепени надлъжни ребра.

Свързващите се части могат да бъдат закрепени с лепило или винтове. Последният метод е по-често използван, тъй като оранжериите обикновено се монтират в началото на пролетта, когато външната температура може да не е достатъчна за здраво залепване.

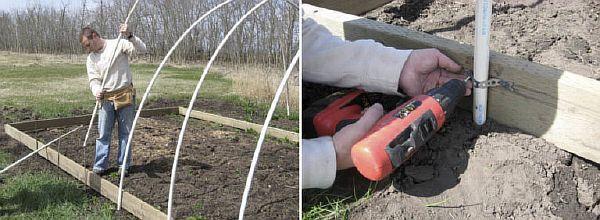

При инсталиране на оранжерия директно на земята, арките могат да бъдат монтирани на щифтове.

Щифтовете са изработени от арматурна стомана, чийто диаметър се избира в зависимост от вътрешните размери на тръбите, използвани за рамката. Те са с дължина 0,6-0,8 метра и се забиват в земята на дълбочина около половин метър.

След като всички арки са монтирани, по периметъра на рамката се монтират дървени рамкови дъски. Те са с размери 40-50 x 120-150 милиметра. Те се закрепват директно към арките с помощта на метални ленти и самонарезни винтове.

НАПРАВИ СИ ОРАНЖЕРИЯ / Как да си построим оранжерия

Монтирането на рамката върху подготвена основа практически не се различава от процедурата, описана за оранжерии, изработени от PVC тръби, когато са монтирани на земята.

Монтаж на врата на оранжерия

Една правилна оранжерия изисква две врати, монтирани на двете крайни стени. Основната им цел е да осигурят удобен достъп до вътрешността.

Следователно, ширината на отвора трябва да бъде поне 90 сантиметра, което позволява свободно преминаване на градинска количка. Височината трябва да бъде приблизително 1,8-2,0 метра.

Освен това, устройството за преминаване трябва да е достатъчно херметично, за да осигури поддържането на микроклимат през нощта.

В допълнение към вратата, оранжерията е оборудвана с няколко вентилационни отвора за вентилация на помещениетоТе са необходими за отстраняване на топъл, влажен въздух, който се събира в горната част на сградата и е вреден за разсада и оранжерийните растения.

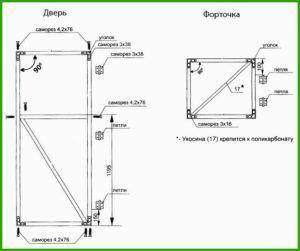

Вратата е изработена от дървен блок 50x50 мм. Правоъгълната рамка на вратата е разделена от напречна греда. Задължителен елемент е разкосник, осигуряващ твърдост на конструкцията. Фугите са допълнително подсилени с поцинковани стоманени ъгли.

Панелът на вратата е изработен от същия материал като основното покритие на оранжерията – фолио, поликарбонат или стъклопакет.

ИНСТРУКЦИИ ЗА МОНТАЖ И СГЛОБЯВАНЕ НА ПАНТИРНА ВРАТА ЗА ОРАНИЯ.

Вратата се монтира на мястото на употреба с помощта на две стандартни панти за врата.

Вратата на крайните стени се оформя по време на процеса на облицоване. За това най-често се използват дървени греди, дори ако основният материал на рамката е PVC тръба.

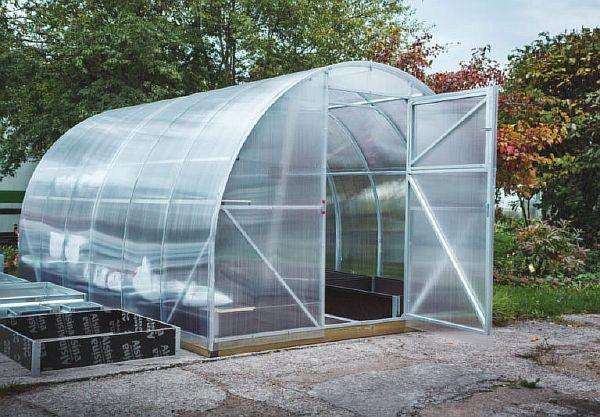

Монтаж на покритие - полиетиленово фолио или монолитен поликарбонат

Има няколко начина за отделяне на стаята от външното пространство:

• монтаж на клетъчен или монолитен поликарбонат с дебелина 4–8 милиметра;
• покрито с полиетиленово фолио с дебелина 90-200 микрона.

Трябва да се отбележи, че използването на фолио е няколко пъти по-евтино, но обикновено то трябва да се сменя ежегодно.

Разтягане на вътрешния слой фолио в оранжерия

Въпреки това, поликарбонатът, ако е с високо качество (трябва да внимавате с китайските фалшификати), може да издържи до седем години, след което материалът започва да се помътнява поради износване на външната повърхност.

Преди монтажа на поликарбонатни листове, върху горните краища на арките трябва да се монтира самозалепваща се уплътнителна лента.

Листът се монтира така, че вътрешните кухини да са вертикални. Това предотвратява натрупването на влага в празнините.

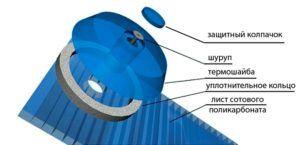

За монтаж се използват специални крепежни елементи, които отчитат свойствата на материала, а за работа с тях са необходими само стандартни инструменти.

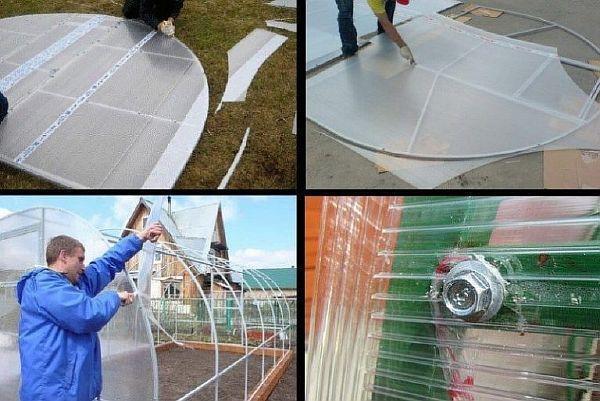

Монтаж и закрепване на поликарбонат върху оранжерия

Под винта са монтирани термошайба и еластичен уплътнителен пръстен, а главата му е защитена с капачка. Важно е да се помни, че този материал има висок коефициент на термично разширение. Следователно, отворът на винта трябва да е с 1,0-1,5 милиметра по-голям от диаметъра на винта.

Разстоянието между монтажните винтове не трябва да бъде повече от 400 милиметра.

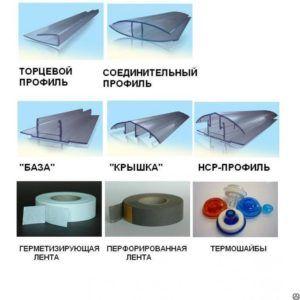

Съединенията и опорите на поликарбонатното покритие се изработват с помощта на допълнителни елементи.

Процедурата за монтаж на поликарбонат е следната:

1. Крайните стени на оранжерията са покрити с чаршафи.
2. Излишните парчета се изрязват по образуващата на рамката. За това може да се използва обикновен нож.
3. Отворите са изрязани за врати и вентилационни отвори.
4. Първият поликарбонатен лист се полага и закрепва. Трябва да се остави надвес от 8-10 сантиметра.
5. След това останалите листове се полагат последователно и се закрепват.

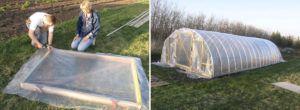

Монтажът на филмовото покритие се извършва в следния ред:

1. Крайните стени на оранжерията са покрити с фолио. По краищата на отворите на вратите и прозорците то се закрепва с ленти 15-20x40 мм и пирони 60-70 мм.
2. Фолиото е прикрепено към рамката с помощта на строителен телбод като временна мярка.
3. Фолиото се монтира върху рамката, след като краищата са запечатани. То се позиционира така, че да се припокрива с долната дървена основа, към която е закрепено с дъски. Ако оранжерията е монтирана директно върху земята, краищата трябва да бъдат подгънати под основата на рамката и покрити с почва.
4. Краищата на фолиото от крайните страни се сгъват и закрепват с ленти заедно с предварително монтираното фолио на крайната стена.

Плюсове и минуси на PVC

Материалът има редица положителни качества, които включват следното:

1. Бърз и лесен монтаж и демонтаж на конструкции.
2. Разглобената конструкция заема малко място и е лека.
3. Изграждането на оранжерия от този материал не изисква никакви специални умения или способности и може да се извърши на ръка.
4. Наличност и ниска цена на материалите за изграждане на оранжерии.
5. Висока якост и устойчивост на външни фактори.
6. Срокът на експлоатация на PVC рамка се оценява на не по-малко от 10 години.

Дори и с най-добри намерения е трудно да се открият очевидни недостатъци в дизайна на оранжерия от PVC тръби. Счита се за опасно да се монтира в райони със силни ветрове.

Но това важи еднакво за всеки материал. Има само едно решение: монтиране на допълнителни скоби и укрепващи елементи. За по-голяма издръжливост не се препоръчва използването на мек покривен материал при такива условия.
