Компенсаторът е част или устройство (фитинг), използвано за балансиране или компенсиране на отклонения в размерите (промени в положението, влияние на температура, налягане и други фактори) на части по време на сглобяването и работата на машини, механизми, устройства и др.

В днешно време почти всяка комунална система е лесна за самостоятелно изграждане. Всички необходими компоненти се сглобяват много лесно (като конструктор). Такива компоненти включват разширителни съединения за полипропиленови тръби.

Компенсаторите за полипропиленови тръби са неразделна част от всяка съвременна комунална система. Те са лесни за закупуване от специализиран магазин и за самостоятелно монтиране на тръбопровода. Компенсаторите са проста и гъвкава конструкция.

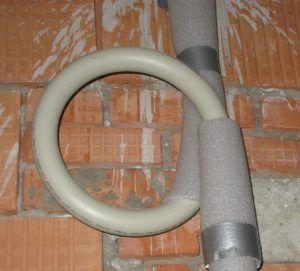

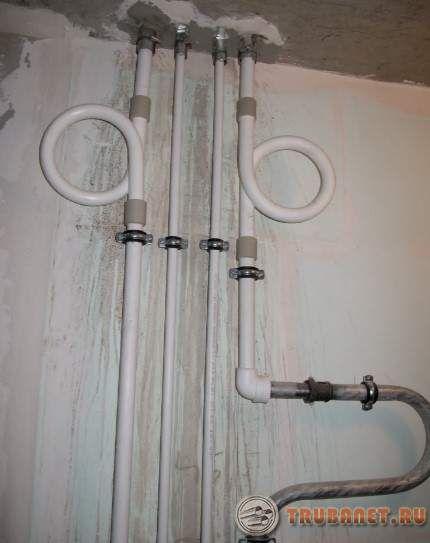

Външно те приличат на примка. Тези на пръв поглед прости детайли изпълняват много важна функция. Това ще обсъдим по-нататък.

Какво представляват компенсаторите?

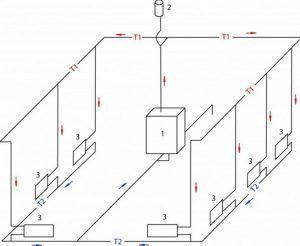

Полипропиленовите тръби се използват най-често за отоплителни и водопроводни инсталации. Те са се доказали отлично благодарение на впечатляващия си набор от положителни характеристики.

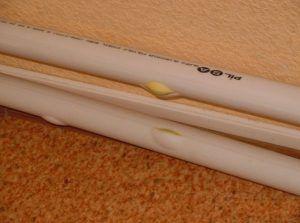

Но въпреки такъв брой показатели за качество, те имат съществен недостатък: когато са изложени на топлина, те се разширяват и провисват.

Поради тези причини, при изграждането на мрежа с дължина над 10 метра, се монтират гъвкави компенсатори.

Това са прости, гъвкави свързващи конструкции, които визуално наподобяват панта. Те обаче играят много важна роля.

Разширителни фуги за полагане на полипропиленови отоплителни мрежи компенсиране на разширяването на тръбопровода при внезапни повишавания на температурата и налягането.

Те обикновено са евтини, а опростеният им дизайн позволява лесен монтаж в тръбопровода. Това повишава надеждността на мрежата и удължава експлоатационния ѝ живот.

Колко голяма е нуждата от тези устройства?

Помислете върху въпроса: "Нуждаят ли се полипропиленовите тръби от разширителна фуга?" От такъв ъгъл следва, че експертите препоръчват поставянето им без провал.

И те мотивират това със следните причини:

1. Нормализирано работно налягане в тръбопровода през целия период на употреба.
2. Поддържане на праволинейност по цялата дължина на мрежата.
3. Удобно проектиране и монтаж на тръбопроводи.
4. Малки размери.

ВАЖНО! Експертите единодушно са съгласни, че тези адаптери са от съществено значение. В противен случай отоплителната тръба, положена с помощта на PP заготовки, няма да издържи дълго. Термичната деформация ще я повреди.

Как да изберем правилното устройство

За да се определи кой компенсиращ елемент е най-добре да се инсталира върху полипропилен, е необходимо да се разбере добре дизайнът на тези устройства.

Полипропиленовите (PP) тръби се инсталират много често. Използват се за подаване на топла вода, където температурата се повишава. почти сто градусаПолипропиленът е демонстрирал редица свойства по време на употреба, което го прави идеален за водопроводни и отоплителни системи. Той е устойчив на агресивни химически среди, лек и доста издръжлив.

Но въпреки всичките си предимства, полипропиленът има и съществен недостатък. С повишаване на температурата способността на полипропилена да се разширява значително. След това системата започва да се огъва.

Поради тази причина за участъци с дължина над десет метра се препоръчват гъвкави разширителни фуги. Те спомагат за намаляване на топлинното разширение.

За да го изберете и инсталирате правилно, трябва да вземете предвид диаметъра му. Той трябва да съответства на диаметъра на самия тръбопровод. Най-често диаметърът на разширителната фуга варира от 20 до 40 мм. За къща или апартамент е достатъчно устройство с диаметър 20 мм.

Що се отнася до производителите, най-добре е да изберете известни световни марки. Те предлагат висококачествени полипропиленови мрежи, които се използват успешно в много индустрии.

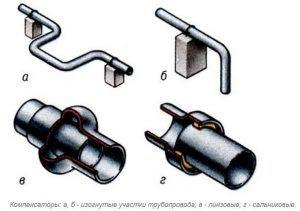

Разновидности

На практика следните сортове са се доказали като най-добри:

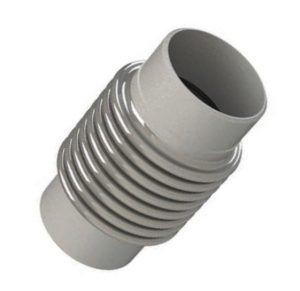

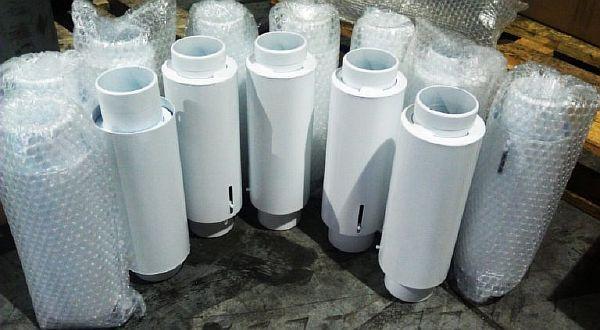

• Мехове Компенсатори за полипропилен (PPR). Използват се при монтаж на отоплителни и водоснабдителни мрежи, изработени от PPR материали. Номиналният диаметър на мехълните типове варира от 1,5 до 5 см. Мехълните типове се свързват чрез муфа, а корпусът е изработен от алуминий. Вътрешният екран е изработен от неръждаема стомана. Температурата на работната среда е до 115 градуса по Целзий, а налягането е до 16 бара. Работната среда за мехълните типове е питейна вода, въздух и пара.

• СрязванеТе са проектирани да поемат движение в двете посоки. Конструктивните характеристики в тази ситуация са един или два тръбопровода тип „силфон“. Те са изработени от неръждаема стомана и са закрепени с фитинги.

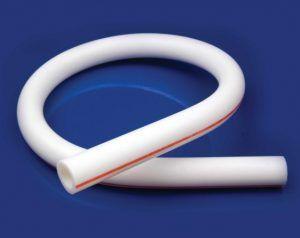

• РотационенТе се използват за компенсиране на линейното разширение в зоната на завой на тръбопровода и служат за стабилизиране на завоя. Най-често се използват за промяна на посоката на системата с деветдесет градуса.

• УниверсаленТе имат три варианта за работен ход. Монтират се там, където е необходимо да се положи къса мрежа или в зони, където пространството за монтаж от тип мех е ограничено.

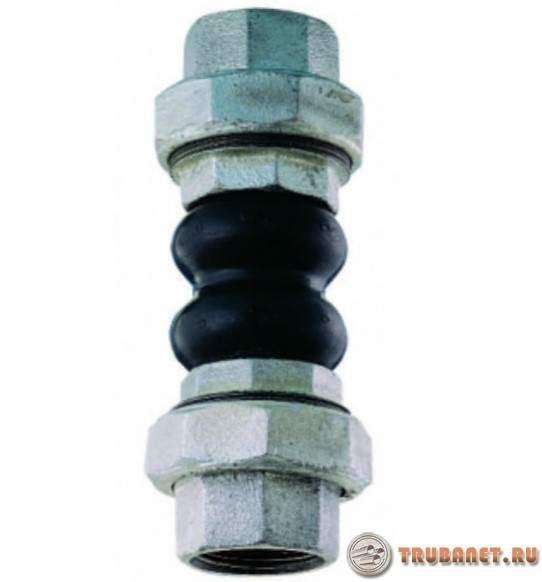

• ФланцовТези гумени части се монтират там, където е необходимо да се гасят ударните вълни от внезапно повишаване на средното работно налягане. Те също така изглаждат аксиални несъвършенства в тръбопровода.

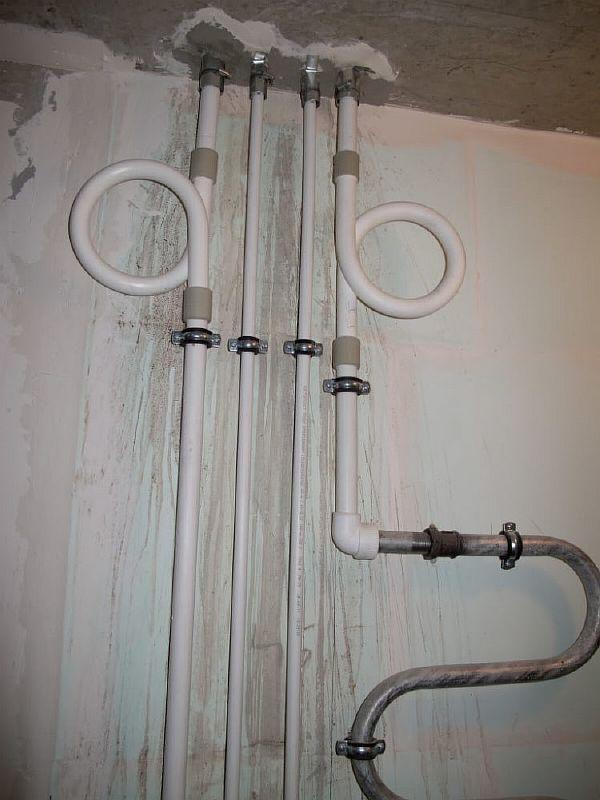

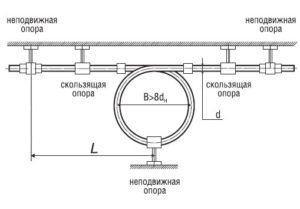

• Устройство с форма на бримка.
• Бобини
• Аксиални мехови механизми
• Фланцови устройства, изработени от мек материал
• Мехове
• Универсален, които са ефективни за изместване в аксиална, ъглова и странична посока. Препоръчват се за монтаж на малка линия с разклонения.

Производителите предлагат разнообразие от устройства, които се отличават с отлично качество. Въпреки това, самостоятелен разширителен контур в отоплителна система също може да изпълнява перфектно предназначените си функции.

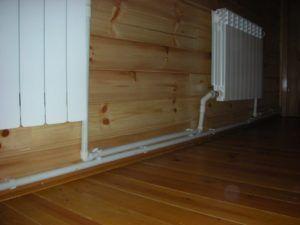

Не е трудно да изградите такова устройство сами. Разширителната фуга може да се направи за кратък период от време. Този важен компонент, когато е правилно инсталиран, гарантира безупречна работа на отоплението или топлата вода.

Една проста, самостоятелна инсталация на компенсиращ контур ще удължи експлоатационния живот на комуникационните мрежи с до половин век.

Кой вариант е по-добър за инсталиране върху полипропилен?

При практически тестове, всички изброени устройства дават очакваните резултати. Т-образните устройства, устройствата тип „механизъм“ и други демонстрират висока ефективност. Това е видно във всички водоснабдителни и отоплителни системи.

Техническият анализ потвърждава, че разширителните фуги на полипропиленовите отоплителни щрангове работят надеждно, но се препоръчват за употреба с гъвкави полипропиленови конструкции.

Преди да се монтира разширителна фуга на полипропиленова тръба, трябва да се направят следните изчисления. Трябва да се изчисли натоварването и налягането, както и да се сравнят диаграмите за всяка тръба и отоплителните щрангове.

Това ще помогне да се определи къде е необходимо да се монтират допълнителни компоненти – компенсиращи устройства. При изчисляване на разширителните фуги за полипропиленов тръбопровод е необходимо да се вземат предвид много фактори, включително напречното сечение на тръбата, вътрешният и външният диаметър, видовете извивки, отоплителните щрангове и вида на инсталираните или вече инсталирани механизми.

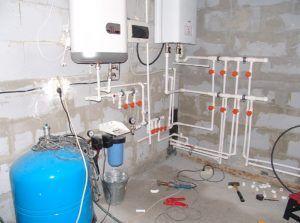

Характеристики на монтажа

Основните методи за закрепване в този случай са:

• заварени;
• фланциран.

За да се инсталира правилно компенсационно устройство, е необходимо да се знае, че повечето видове тези устройства изискват твърдо фиксиране чрез заваряване.

Преди да монтирате разширителна фуга за полипропиленови отоплителни тръби, е необходимо да проверите дали диаметърът на тръбата съответства на диаметъра на монтирания елемент. Това е единственият начин да се създаде отоплителна система с висока степен на херметичност.

Най-добре е да оставите монтажа на фланцово съединение на професионалист. Този тип съединение изисква монтаж на контрафланец. Това позволява разглобяемо съединение, което е много удобно при ремонт на отоплителни или водопроводни тръби.

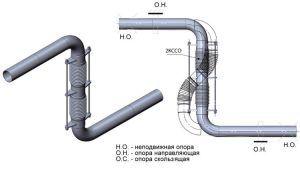

Механизмът на меховете е инсталиран на къс линеен участък от главната линия и работи добре за помещения, където температурата на охлаждащата течност често се колебае.

Важно! Преди да започнете монтажа, препоръчваме да проверите инсталирания компонент за повреди. Ако откриете такива, не инсталирайте устройството.

Как се извършва изчислението

Изчисляването на разширителните фуги за полипропиленови тръби не е трудно, но в такава ситуация ще е необходимо разбиране на техния принцип на действие и познаване на техните разновидности.

Съществуват специфични стандарти за изчисляване на плъзгащи и неподвижни закрепвания. Поне един такъв механизъм (най-малко) трябва да бъде поставен между неподвижните опори във всяко сечение.

За да се определи точното количество, се препоръчва да се изготви точен план на тръбопровода и да се маркират всички неподвижни връзки. Това улеснява изчисляването на необходимото количество за всеки участък от тръбопровода.

За изчисленията се използва следната формула: Q = L/ΔLk. Първият индикатор е необходимият брой компенсиращи елементи, L е дължината на сечението, а ΔLk е величината на компенсиращата способност, изразена в милиметри.

Подробна информация за изчисление може да бъде получена от производителите на гамата валцовани тръби.

Как да изчислим правилния размер

Размерите на разширителната фуга за полипропиленови тръби могат да се изчислят с помощта на пример. В примера се използва тръба с диаметър 90 мм.

Ще се разшири с 4,2 см и ще се свие с 2,1 см. Изчислението е направено за най-голямото увеличение, ΔL/2 = 21 мм.

Начертайте хоризонтална линия от вертикалния разрез до пресечната точка с 9-сантиметровата наклонна линия на детайла. След това пуснете перпендикуляр от пресечната точка към хоризонталната скала.

Получената стойност ще показва свободното движение на коляното за шарнирния механизъм. Въз основа на това, компенсатор с дължина 12 см и ширина 6 см ще позволи свободно движение с амплитуда от 2,1 см. Следователно, продуктът ще може да се компресира и разширява свободно.

Препоръчително е разстоянието между разширителните фуги да се изчисли с резерв при полагане на полипропиленови тръби.

В този случай е необходимо да се изчисли, че това разстояние трябва да се избере въз основа на факта, че подсиленият продукт се разширява с 1 мм за всеки линеен метър, а не подсиленият с 3 мм.

Точните стойности на удължението за всеки продукт зависят от температурните колебания, обема, марката и производителя. Тези стойности трябва да бъдат проверени на уебсайтовете на производителите.

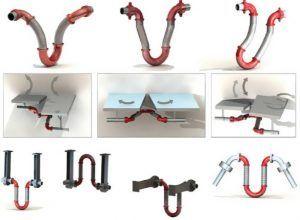

U-образни елементи

Паропроводи с високи параметри са проектирани по такъв начин, че температурната деформация се изравнява поради естествената конфигурация на тръбопровода.

На места, където това не може да се постигне, се монтират U-образни елементи. Те са три варианта, които се отличават една от друга по съотношението на дължината на раменете и правите вложки.

U-образен компенсатор за полипропиленови тръби, точно както други видове подобни тръби, изисква изчисляване на размерите, необходими за компенсиране на термичните промени в главната линия.

За точни изчисления можете да използвате предоставените онлайн формуляри. Те правят всички изчисления много удобни.

Изчисляването на U-образния компенсатор за полипропиленови тръби се извършва, като се вземат предвид следните препоръки:

• Препоръчвам да се вземе най-високото ниво на напрежение в облегалките в диапазона от 80 до 110 MPa.
• Оптималното съотношение на удължението на елемента към външния обем на детайла трябва да бъде H/DN = (10-40). С това изчисление, удължение на елемента от 10 DN съответства на тръбопровод DN 350. Удължение от 40 DN съответства на тръбопровод DN 15.
• Оптималното съотношение на ширината на U-образната връзка към нейната проекция се препоръчва да бъде в диапазона L/H = (1-1,5).
• Ако за монтаж е необходима много голяма версия, тя може да бъде заменена с две по-малки конструкции.
• При изчисляване на топлинното увеличение на главната линия, температурата на топлоносителя се взема предвид като най-висока, а температурата на околната среда - като най-ниска.

При извършване на U-образни изчисления е необходимо да се вземат предвид следните параметри:

1. Тръбата е запълнена с течност или парообразно вещество.
2. От какъв материал е изработена тръбата (метал, пластмаса).
3. Най-високата температура на околната среда е не повече от 200 градуса по Целзий.
4. Налягането в мрежата не трябва да надвишава 16 бара.
5. Конструкцията е разположена на хоризонтална магистрала.
6. Ставата е симетрична, а рамената ѝ са с еднакъв размер.
7. Фиксираните опори трябва да са много твърди.
8. Магистралата не е изложена на вятър или други носещи влияния.
9. Съпротивлението на силовото триене на подвижните опори по време на деформация не се взема предвид.
10. Завоите са гладки.

Препоръчително е да се монтират U-образни механизми в прави, удължени зони.

Липсата на U-образни устройства върху твърдо подсилен тръбопровод с различни температури на околната среда води до появата на напрежения, които водят до деформация и разрушаване на тръбопровода.

Механизъм на Козлов

Компенсаторът Козлов за полипропиленови тръби е отличен вариант за отоплителни и водоснабдителни мрежи.

Този механизъм е предназначен да изравни термичното разширение на армирани и неармирани PP тръбни материали в системите за топла вода и отопление.

Дизайнът на Козлов работи точно както други подобни устройства. Въпреки това, той има някои конструктивни разлики.

Връзката на Козлов заема малко място и има представителен външен вид. Тя се вписва хармонично в системата.

Някои технически характеристики на този механизъм:

• Капацитетът за компенсация на компресията на полипропиленов продукт е 2 cm за обем от 2,5 cm и 2,5 cm за обем от 3,2.
• Работно налягане – 16 атм.
• Най-високата работна температура е 100 градуса.

Монтаж на щрангове

Преди да се монтират тези компоненти върху пластмасови щрангове и прави участъци от главната линия, техническите компоненти трябва да бъдат обработени с азбестова кърпа. Това ще предпази конструкцията от метални пръски.

Разрешено е да се монтира само един технически възел между два неподвижни крепежни елемента.

При монтаж на това устройство на щранг или прав участък е важно да се провери подравняването на закрепените елементи. Резбовата версия на устройството върху полипропиленови системи не гарантира висока якост, затова се препоръчва заваряване.

Също така е с голямо търсене устройство, наречено „американец“Този разглобяем фитинг има метална резба от единия край и полипропиленова основа от другия.

Как се монтират такива конструкции?

🔴Разгледайте разширителния мембранен резервоар Flamco Flexcon - дизайн, принцип на работа, монтаж

Монтажът и сглобяването на разширителни фуги върху полипропиленови тръби трябва да се извършват в съответствие с основните изисквания и стандарти:

• Преди заваряване техниците увиват компонентите в азбестов плат. Това се прави, за да се предотврати пръскането на метал.
• Монтажът е разрешен само в директната зона на мрежата.
• Между два неподвижни крепежни елемента е разрешено да има само един технически възел.
• Преди извършване на работа е необходимо да се провери дали техническите параметри на елемента съответстват на данните на тръбопроводната мрежа.
• И най-важното: тази връзка трябва да се провери за дефекти и повреди преди монтажа. Ако бъдат открити някакви дефекти, продуктът не трябва да се използва.

Монтажът ще зависи от вида на продукта, който изберете. Методът на рязане на полипропиленовите продукти не осигурява необходимата висока якост.

За постигане на тази здравина се използва заваряване. Счита се за най-ефективния и надежден метод за закрепване. За тази цел се използва заваръчна машина.

Фланцов аксиален компенсатор за отоплителни мрежи, доставка в цялата Руска федерация и ОНД

ВАЖНО! Много популярен метод за монтаж е "американският" фитинг. Този метод използва разглобяем фитинг. Той има метална резба в единия край и PPR основа в другия край.

Ако монтажът се извършва с комбиниран метод, съединението се извършва чрез заваряване от едната страна и резбова връзка от другата.

Монтирането на разширителни фуги върху полипропиленови тръби има няколко уникални характеристики. Професионалните водопроводчици ще разпознаят няколко различни вида закрепване.

1. Заварени.
2. Фланцов.

По време на заваряването конструкцията е здраво закрепена. Краят на детайла се заварява с компенсатор по време на монтажа. За да се осигури високо ниво на плътност, заваръчните шевове трябва да бъдат перфектно подравнени по време на работа.

С фланцов крепежен елемент, частта се закрепва не към тръбата, а към контрафланец. Това създава разглобяема връзка, която позволява лесна подмяна на необходимия технически компонент в случай на теч.

Този вид инсталация може да се извърши само от висококвалифицирани специалисти, защото е доста сложна за изпълнение.

Маси, използвани за компенсиращи устройства

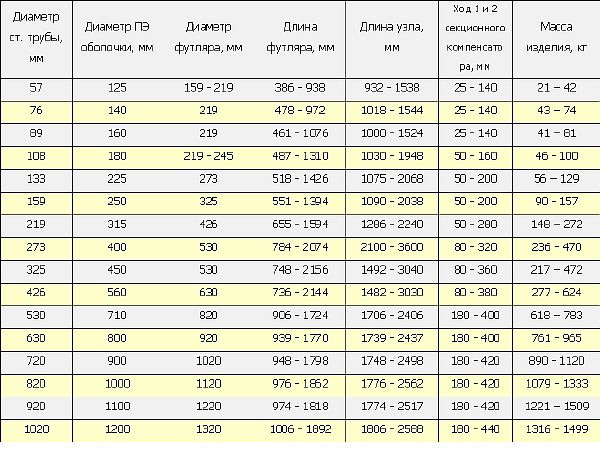

Таблицата за монтаж на компенсиращи механизми върху полипропиленови тръби варира за всеки тип устройство. Например, за устройство с форма на кръг, тя е следната:

И по-долу можете да видите таблица, която се използва за устройства с мехове.

Изчислената компенсационна дължина е разстоянието, на което няма окачващи елементи или опори, които биха възпрепятствали компенсаторното движение. Разстоянието между опорите се определя въз основа на околната температура и диаметъра на тръбата.

Ако възникнат трудности по време на изчислението, а те вероятно ще възникнат при неопитен техник, най-добре е да потърсите професионална помощ. Опитен техник може не само да ви помогне да изберете подходящото устройство за вашата конкретна ситуация, но и бързо да го инсталира. Парите, похарчени за услугите му, ще гарантират надеждната работа на отоплителната система на вашия дом.

Тяхната цел

Ролята на разширителните фуги в полипропиленовите отоплителни тръби е от решаващо значение. Много хора погрешно смятат, че този детайл е маловажен. Това обаче е коренно невярно. Ако главната тръба постоянно се свива или разширява свободно, това създава допълнително напрежение в стените ѝ.

Следователно, термичното разширение представлява сериозна заплаха за целостта на цялата конструкция. В резултат на това експлоатационният живот на полипропиленовите (PP) тръби е значително намален. Ако не се вземат мерки за смекчаване на тази линейна промяна, тръбопроводът бързо ще се повреди. Това е нещо, което един пестелив собственик на жилище никога няма да си позволи.

Методите за борба с температурните промени включват самокомпенсация и компенсация с помощта на еластичен елемент. Допълнителните контрамерки включват инсталиране на необходимия брой опори за елиминиране на провисването.

Гъвкавостта на полипропилена позволява защитна компенсация. Най-ефективният вариант за компенсация се счита за този, при който линиите са огънати перпендикулярно на трасето. Това оставя свободно удължаване на компенсационната линия в тази посока, предотвратявайки допълнително натрупване на напрежение и налягане.

Значението на амортизацията на деформациите заслужава специално внимание. Този метод разчита на амортисьорните свойства на самия материал, включително всички видове полипропилен: PP, PPRC и другиИзглаждането на деформациите с помощта на компенсиращи части е станало широко разпространено поради ниската си цена.

Тези компоненти поемат механичното натоварване, като по този начин облекчават тръбопроводната секция и крепежните устройства. След като влияещите фактори престанат да действат, мрежата се връща в първоначалното си състояние, благодарение на еластичността на компенсиращия механизъм.

В обобщение, може да се заключи, че всеки човек ще трябва сам да реши кой вариант да избере: просто устройство с форма на контур, устройство на Козлов или устройство с мех. Но едно е сигурно: това устройство е незаменимо.

Всеки собственик на жилище с ограничен бюджет, който се грижи за комфорта на дома си, ще избере тези механизми. Това просто и евтино устройство ще спести значителни пари в бъдеще, които иначе биха били похарчени за подмяна на дефектна главна линия.

Области на употреба

Компенсаторите за разширение за полипропиленови тръби се използват не само във водоснабдителните системи, но и в отоплителните и канализационните системи.

Те се използват успешно във всяка жилищна сграда и в промишлени сгради.

Тези механизми са придобили голяма популярност поради факта, че са много лесни за проектиране и инсталиране.

Монтирането на тези връзки не изисква специално оборудване или инструменти. Те могат да се монтират не само на хоризонтални участъци от тръбопровода, но и на вертикални.

Компенсаторните фуги за полипропиленови тръби за отопление и топла вода са задължителни. Те са незаменими. Могат да се монтират на всеки тръбопровод, удължавайки живота му.

Тези връзки са разрешени само върху равни повърхности между двойки неподвижни опори. Трябва да се отбележи обаче, че има специални компоненти, които могат да смекчат увеличаването на ъгъла.
