Резбови тръбни връзки - американски, техните видове по вид монтаж

Какво е американска съединителна гайка? Това е фитинг, състоящ се от съединителна муфа с крайна резба и бързосменяема съединителна гайка. Обикновено се предлага с тефлоново уплътнение.

Това е наименованието, дадено на вид резбова тръбна връзка, използвана във водоснабдителните системи и системите за топла вода. От въвеждането си, американската резбова връзка бързо набира популярност сред водопроводните специалисти поради лесния си монтаж и надеждното свързване на компонентите на тръбопровода.

Ако е необходимо да свържете тръби, съединителната гайка е идеалният вариант. Това елиминира необходимостта от демонтиране на част от мрежата по време на последващи ремонти.

Невъзможно е да се сглоби тръбопровод от една единствена тръба. Компонентите на тръбите трябва да се обърнат и свържат, за да се постигне желаната конфигурация. Фитинги винаги са се използвали за направата на съединения.

Монтажът може да се осъществи и с помощта на съединител, който в стандартната си форма е резбована част. При свързването той се завинтва към резбованата част.

Следващата част се завинтва в съединителя чрез въртене и подобна операция (особено ако всички елементи са големи) представлява доста забележими неудобства.

Препоръчваме ви да прочетете статията, където е описано Методи за свързване на метални тръби към полипропиленови тръби + видео инструкции.

Какво е американска жена?

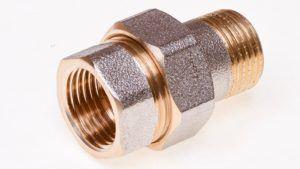

Свързващият елемент в този дизайн се състои от три части:

• резбови фитинги – закрепват се към едната част на водопровода в точката на свързване;
• контра тръба с фланец – монтирана на втория край;
• съединителна гайка – монтира се на фланцов фитинг, преди да бъде монтиран на място.

След това, при затягане на гайката, прилагането на натиск върху фланеца издърпва фитингите заедно, компресирайки двете части. За да се осигури плътно уплътнение, се използват уплътнения с муфа. За конусовидно съединение уплътнение не е необходимо.

Ако е необходимо да демонтирате секция, свързана с помощта на съединителна гайка, просто развийте гайката, докато свързващите елементи на тръбопровода остават неподвижни.

Видове свързващи съединения. Броят на дизайнерските инсталационни решения съответства на броя на видовете корнизи.

По вид на използваните материали

Монтаж на водоснабдителни системи с помощта на съединител Това включва използването на хомогенни елементи, предимно за да се избегне електролитна корозия, поради което фитингите се произвеждат в различни дизайни:

1. Стомана – основният недостатък на материала е неговата податливост на корозияЖизненият цикъл на такива части е ограничен и от склонността за образуване на котлен камък от водата по вътрешните повърхности.
2. Мед – по-малко податливи на корозия, използвани само върху тръбопроводи, изработени от същия материал.
3. Месинг – най-популярни в употреба, устойчиви на окисляване, издръжливостта е поне 50 години.
4. Полипропилен – по отношение на якостните характеристики и лекотата на използване, те все повече се превръщат в конкуренти на металните изделия.
5. Полимер – притежават всички предимства на пластмасовите продукти. За полипропиленови тръби, съединителната гайка е най-добрият вид връзка.
6. Комбинирано – използват се като адаптери при свързване на метални тръби към пластмасови по време на частична подмяна на тръбопроводи. За производството на тези фитинги, метална резбована секция се пресова в пластмасов корпус.

По вид метод на сглобяване

В допълнение към разликите в използваните материали, резбовите връзки се различават и по дизайна на свързващите възли.

Предлагат се с резба, с различни посоки на резбата и с вътрешна или външна резба от всяка страна. Използват се и модели с конична връзка, които се използват за създаване на съединителна гайка с помощта на опорна яка под гайката.

Американска връзка

Това разнообразие от фитинги създава определени трудности при избора им за неопитен човек, но носи истинско удоволствие на професионалните изпълнители.

Чрез метод за повърхностна защита

Какви видове фитинги в американски стил се предлагат въз основа на вида защитно покритие? Стоманените и чугунените фитинги са покрити със защитно никелово или цинково покритие, за да се предотврати корозия.

За пластмасови или стоманени части защитата не е приложима. Поради това се препоръчва използването на клинове за тръбни ключове или специални вътрешно зацепващи се гаечни ключове.

Съединяване на метални компоненти

Металните тръби за различни цели остават широко използвани във водопроводните инсталации. Следователно, монтажът на метални тръби също се използва широко в голямо разнообразие от приложения.

За лесно съединяване, резбите трябва да се нарежат по краищата на сглобените компоненти с помощта на стандартен инструмент за нарязване на резби. Съединителната гайка се завинтва върху подготвените краища, а резбите трябва да се запечатат с FUM лента или нишки от ленени влакна.

Окончателното свързване се осъществява чрез затягане на гайката и монтиране на уплътнението. При повторно използване на съединителя, уплътнението трябва да се смени. Връзката е надеждна и ремонтопригодна. Видове съединителни гайки за метални компоненти:

• директно свързване на метални тръби;

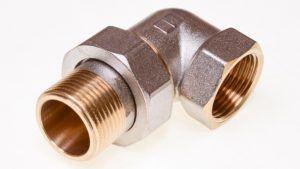

• монтаж, извършен под прав ъгъл, както и под ъгли от 30 и 45 градуса;

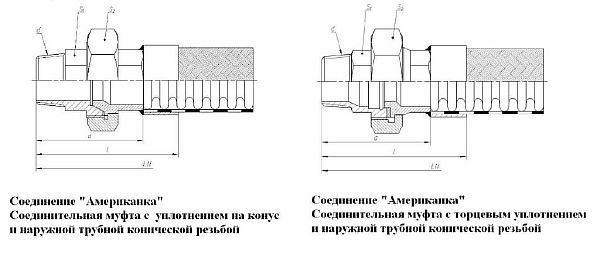

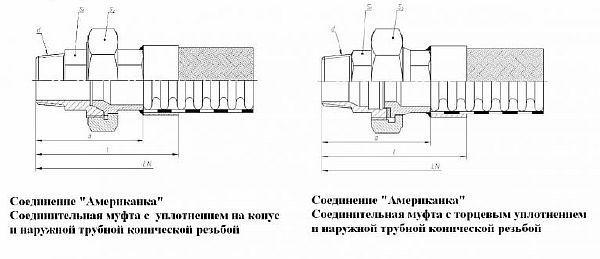

• монтаж на конзолни водопроводни елементи с тръби, като кранове, смесители, вентилационни отвори;
• резбова връзка за преход към различен диаметър;

Свързване на тръби с помощта на Американките ви позволяват да получите запечатана фуга в тръбопроводи с всякаква конфигурация.

Съединяване на пластмасови компоненти

Свързването на компоненти на композитни тръбопроводи има свои собствени уникални предизвикателства. Полипропиленовите тръби се съединяват с помощта на заваръчна техника. Процесът е много прост и се извършва на място по време на монтажа.

Какво е американец?

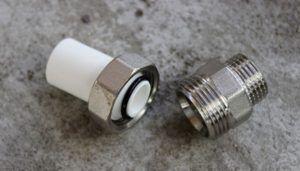

Широко се използват конструкции, при които връзката с полипропиленова тръба се осъществява на конусни съединения, където се използват устройства с уплътнителен пръстен.

Свързването на полипропиленови тръби с американски фитинг е най-надеждният и може би единственият метод за свързване с помощта на разглобяема връзка, включително свързване на отопляема сушилня за кърпи.

За полипропиленови тръби се използват няколко вида връзки:

• съединител с външна резба;
• съединител с вътрешна резба;
• устройство с едновременно използване на вътрешни и външни резби;
• ъглови, произведени под ъгли от 30, 45 и 90 градуса за монтаж на труднодостъпни места.

Монтиране на сушилня за кърпи

Инсталирането на такова устройство в баня е пример за използване на резбова връзка за инсталиране на допълнително оборудване. Отопляемият сушил за кърпи е свързан или към отоплителната система, или към захранването с топла вода.

Монтиране на отопляема сушилня за кърпи

Във втория случай ще трябва да използвате услугите на Службата за поддръжка на жилища, за да изключите щранга за топла вода за няколко часа; в първия случай ще трябва да изчакате до края на отоплителния сезон.

Работата може да се извърши в следния ред:

1. Инсталирайте сушилнята на постоянното ѝ място.
2. Направете разрез в тръбата за топла вода или отоплителния щранг с монтаж на резбови фитинги за входния и изходния поток.
3. Монтирайте ъгли с сферични кранове върху тях.
4. Връзката на отопляемия сушил за кърпи трябва да се осъществи с помощта на пластмасови тръби. Критичната температура за тези тръби е 95 градуса по Целзий, която не се използва в нито една от системите.
5. Монтирайте клапан на горния регистър, за да изпуснете въздуха от системата, в противен случай въздушната запушалка може да попречи на циркулацията на охлаждащата течност.
6. Проверете за течове в сушилнята, като отворите входящите и изходящите сферични кранове. Ако се открият течове, проверете отново съединенията, като нанесете допълнителни уплътнения върху резбите. За тази цел са подходящи ленена нишка, флуоропластичен уплътнител (FUM) под формата на лента или шнур.
7. Монтирането на сферични кранове ще позволи извършването на ремонти без изключване на щранга. Трябва да се отбележи, че свързването на отопляемия сушил за кърпи към полипропиленова тръба изисква внимателно боравене, тъй като притискащият пръстен не винаги може да се използва повторно поради деформация.

Свързването на нагревател за кърпи към щранг с полипропиленова тръба с помощта на конусовидни съединения елиминира необходимостта от огъване на тръби. Това намалява труда, необходим за монтаж и регулиране.

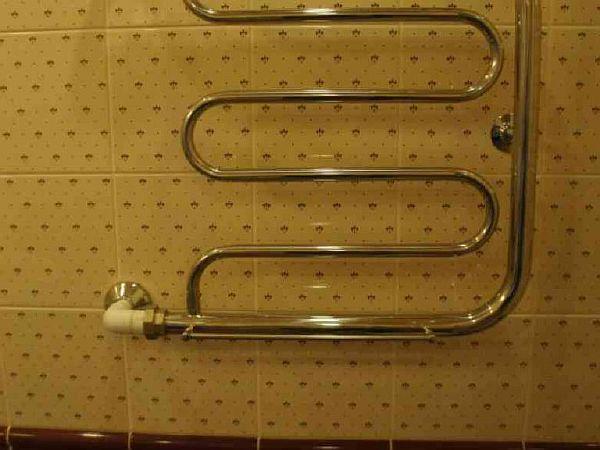

Пример за свързване на отопляема сушилня за кърпи чрез резбова връзка е показан на фигурата.

Размери на свързващите елементи

В стандартите за битови водопроводни инсталации, американските фитинги са класифицирани като „съединителни връзки с гайка“.

Естествено, техният диапазон на размерите съответства на този на линейните елементи на водопроводните тръби. Наличните видове зависят от начина на свързване към главния тръбопровод или конзолния елемент.

При монтаж на кран или смесител като част от водопроводна арматура се използват съединителни гайки с размери от 3/8" до ¾" с конична резба. Това позволява сигурен монтаж само с няколко завъртания на гайката.

За водопроводни тръби те се използват в диапазона 10–50 мм, максималният индикатор е типичен за свързване с отопляема кърпа.

За свързване на полимерни тръби се използват специални съединители – конусовидни фитинги с гайка, върху които пластмасовата обвивка буквално се издърпва от силата на затегната гайка през опорен пръстен, осигурявайки плътно съединение, което е няколко пъти по-голямо от налягането в системата.

Размери на тръбите

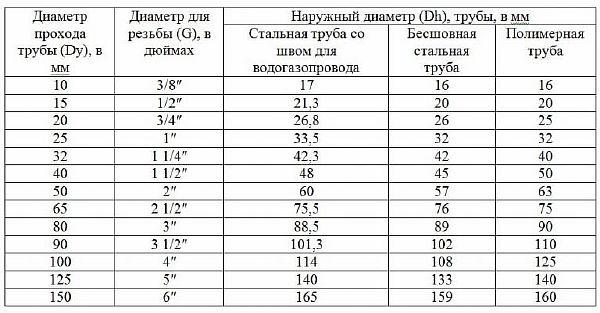

За американски водопроводен фитинг, резбата може да бъде избрана въз основа на данните, предоставени в Таблица 1.

Съвети и препоръки

При използване на пластмасови тръби е необходимо да се вземат предвид свойствата на материала. Полипропиленът е материал с редица специфични свойства., като еластичност, пластичност, химическа устойчивост.

СЪЕДИНЯВАНЕ С ГАЙКА. "АМЕРИКАНСКА". ПРЕДНАЗНАЧЕНИЕ

Следователно, за полипропиленовите продукти, съединителните фитинги са практически единственият метод за свързване, който осигурява висококачествена връзка. С тяхна помощ на място е възможно да се сглоби тръбопровод с всякаква конфигурация с висока степен на надеждност.

За монтаж с помощта на съединителна гайка, нейните размери трябва да са подходящи за използваните тръби. За системи за студено и топла вода това е инч или инч и четвърт; за отоплителни системи в частен дом, 1,5-инчови фитинги са най-подходящи.

При използване на пластмасови продукти за системи за капково напояване, размерите от половин инч са достатъчни.

Важно е да се помни, че температура от 95 градуса по Целзий е критична за полипропиленовите тръби. Този параметър трябва да се следи, когато е свързан с нагреватели. Изходната температура на устройството може да надвиши допустимите граници.

При частична подмяна на водопровод с пластмасов, като адаптер се използва американска съединителна гайка.

ПРЕГЛЕД НА "АМЕРИКАНЦА" И СЪЕДИНЯВАНЕТО С ГАЙКА

При монтаж на съединителни гайки със защитно покритие е необходимо да се използва специален инструмент, който не уврежда слоя покритие.

При избора на компоненти на тръбопровода е необходимо да се вземе предвид тяхното местоположение по отношение на достъпността и функционалността.

Заключение

Изобретението на „американския“ метод за свързване на тръбни елементи е революционно развитие в инсталирането на водопроводни системи с всякаква сложност. В резултат на това този сложен процес става достъпен дори за хора с минимални умения.

Без съмнение, екипирайте се с този тип връзка и успех!
