Свързването на полипропиленови тръби без запояване стана възможно с появата на свързващи елементи като фитинги, муфи, фланци, както и високоякостни лепила, предназначени специално за полимерни продукти.
Използването на полипропилен реши проблема с корозията във водопроводните, отоплителните и канализационните тръби. Широко разпространеното използване на полипропиленови тръбопроводи носи значителни икономически ползи в почти всички сектори на човешката дейност.
За разлика от металните изделия, пластмасовите тръби са свързани запояване с помощта на специален поялникСамият процес е сравнително прост, но не винаги е практично да се закупува скъпо оборудване и то не винаги е налично под наем.

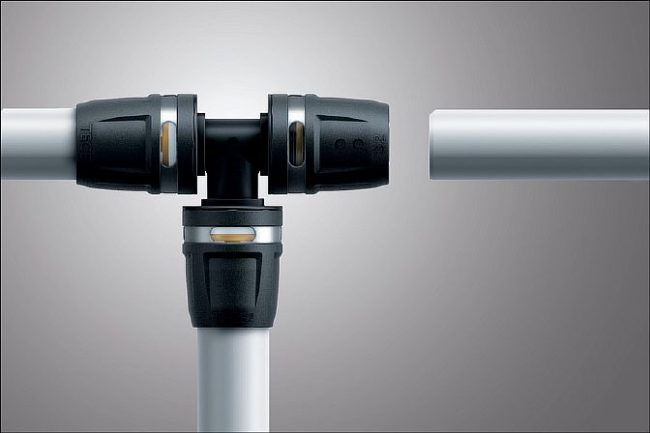

Експертите са се научили сами да свързват полипропиленови тръби без запояване, използвайки пластмасови фитинги. В момента са известни няколко метода за свързване без заваряване.
Един от методите включва свързване на краищата на тръбопровода с фитинги, които се кримпват със специални клещи. В резултат на това фитингите от мека сплав се деформират, за да образуват здрава, стегната и трайна конструкция.
Освен това, пластмасата се затяга с фланци, залепва, свързва с муфи и резбовани комбинирани фитинги. Всичко това ще бъде разгледано подробно по-долу.
- Видове връзки без заваряване
- Кримпване
- Разглобяем
- Резбовани
- Методи за свързване
- Монтаж
- Фланци
- Съединители
- Лепене
- В камбаната
- Студено заваряване
- Запояваща лента
- Кой метод на свързване трябва да избера?
- Захранване със студена вода
- Захранване с топла вода
- Отопление
- Канализация
- Когато има нужда от безспойкови връзки
- Заключение
Видове връзки без заваряване
Методите за свързване на полимерни тръбопроводи могат да бъдат класифицирани като:
- кримпване;
- разглобяем;
- резбовани.

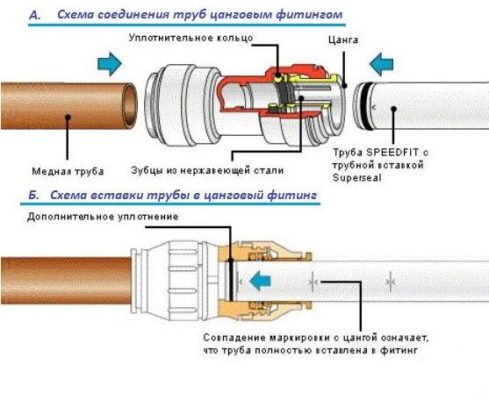

Кримпване

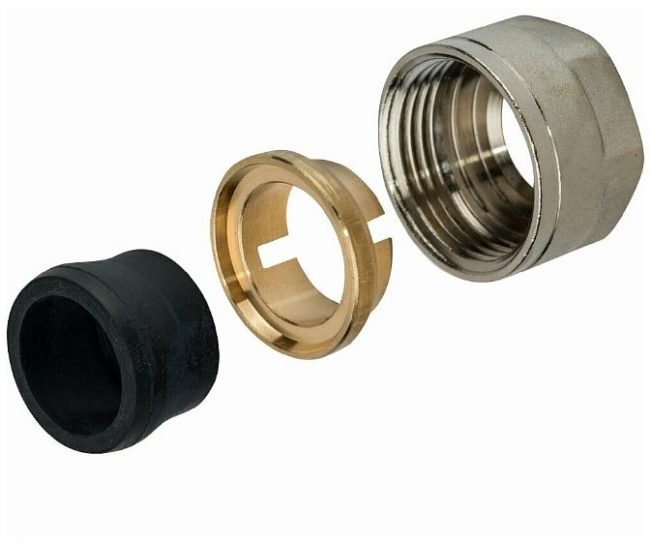

Това са устройства, които използват специални цангови фитинги. Монтират се с помощта на специални гаечни ключове. Целта на кримпващия инструмент е да осигури плътна и уплътнена връзка между металния водопровод и полипропиленова тръба.
Предимствата включват бърз монтаж и високо уплътнение на свързващите части. Недостатъците включват сложността и високата цена на цанговите устройства.

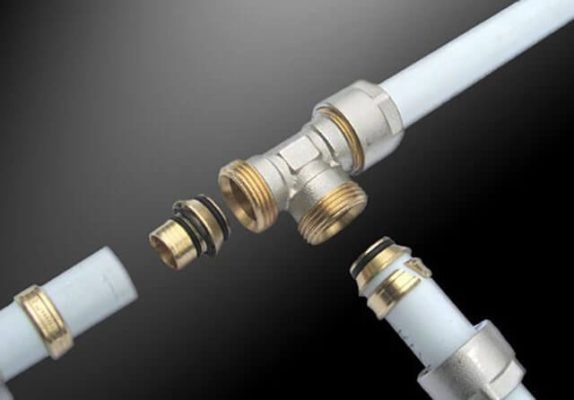

Разглобяем
В случаите, когато тръбопроводната система изисква периодично разглобяване на компоненти, връзките се правят разглобяеми. За тази цел се използват специални комбинирани фитинги. В единия край на пластмасовата тръба се вкарват метални вложки с резба, а в другия край се вкарва конус на седлото с холендрова гайка. Гайката се завинтва върху противоположната резба и конусът приляга плътно в седлото, създавайки здрава и плътна връзка. За да разглобите фитинга, просто развийте гайката и разтворете краищата един от друг.
Предимството на този метод е, че в случай на спешност или по време на ремонтни дейности, необходимата секция от водоснабдителната система може бързо да бъде изолирана чрез демонтиране на разглобяемите връзки и монтиране на тапи.
Недостатъкът на този метод на свързване е сложната инсталация.
Резбовани
Резбовите съединения са друг метод за свързване на пластмасови тръби без поялник. Компонентите на полимерни водопроводи се свързват с помощта на полипропиленови, композитни или метални фитинги с различни конструкции и размери.
Херметичността на свързващите възли се постига чрез монтиране на уплътнителни уплътнения или закрепване на контактните повърхности. FUM полимерна лента или теглене. Здравината и надеждността на закрепванията се осигуряват от болтови връзки.
Предимството на този метод за свързване на полимерни водопроводни тръби несъмнено е бързината и лекотата на монтаж на свързващите съединения. Недостатъкът е наличието на зони, склонни към течове, в свързващите съединения.
Методи за свързване
Днес съществуват редица методи за свързване на полимерни водопроводни тръби помежду си и с метални тръби:
- монтаж;
- фланци;
- съединители;
- залепване;
- в гнездото;
- студено заваряване;
- запояваща лента.

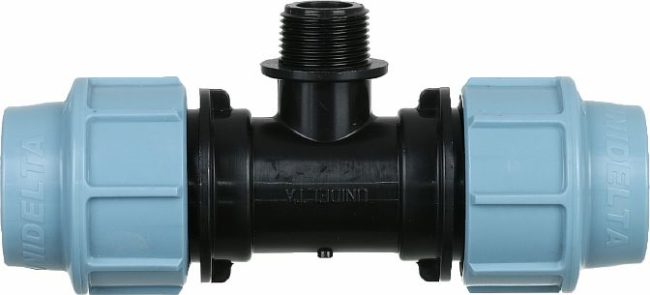

Монтаж
Компресионните фитинги се използват успешно за свързване на компоненти от пластмасови тръби. Тяхната универсалност се състои в способността им да свързват компоненти, изработени от различни материали. Алуминият може да се свързва с медни, полипропиленови, PVC и HDPE компоненти. Уникалният дизайн позволява многократно сглобяване и демонтиране на свързващите компоненти. Пазарът на ВиК е наситен с голямо разнообразие от компресионни фитинги, всеки с различен дизайн.
Състоят се от корпус, съдържащ втулка и два уплътнителни пръстена. Тези фитинги се използват също за съединяване на HDPE и PVC тръби. Компресионните фитинги са устойчиви на UV лъчение и химически агресивни среди. Компресионните фитинги се използват в системи за студено водоснабдяване на нискоетажни сгради и улични водопроводи в градове и села.
Монтажът на арматурата се извършва, както следва:
- Краищата на две тръби се обработват чрез рязане на фаската под ъгъл с помощта на специален нож - инструмент за отстраняване на фаски.
- От двете страни на тялото на фитинга развийте компресионните гайки, без да ги сваляте.
- Смажете краищата на тръбите със сапунен разтвор или течен сапун и ги поставете здраво в компресионните гайки от двете страни. Ще се чуе леко щракване, когато тръбите се захванат с уплътнителните пръстени.
- Компресионните гайки се затягат, докато спрат със сила.
- Преди да включите водата, свързващият възел се проверява ръчно за здравина, като се опитва да раздели частите.

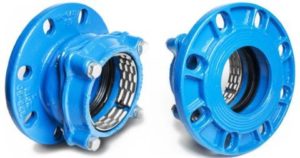

Фланци
Монтажът на фланци е друг от най-надеждните методи за свързване на пластмасови части без поялник. За да се осигури надеждна връзка, е важно правилно да се подготвят тръбите и фланцовите фитинги. Има няколко дизайна на крепежни елементи за компоненти с малък и голям диаметър. Фланците с компресионни фитинги се използват за свързване на компоненти на битова полипропиленова водопроводна система. Тези монтажни устройства са много удобни за използване:
- Краищата на тръбите се подготвят чрез почистване от прах и мръсотия и скосяване на ръбовете, за да се образува конус;
- Маркучите се смазват с препарат или течен сапун. След това се притискат към компресионните гайки, докато уплътнителният пръстен щракне на мястото си.
- Фланците с гумени уплътнения се събират заедно, така че монтажните отвори да съвпадат;
- болтовете се вкарват в отворите и се затягат с гайки и шайби;
- Включете водата. Ако се открие теч, внимателно затегнете болтовете в кръг, докато влагата изчезне от фланците.

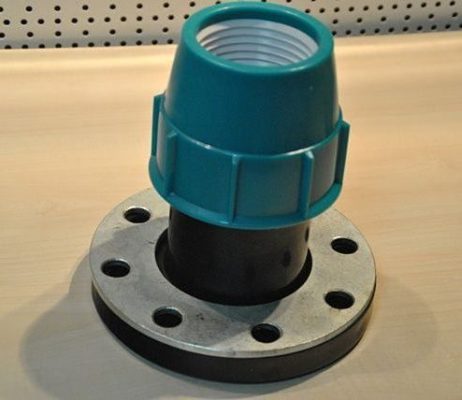

Свързването на полипропиленови тръби без запояване с помощта на фланци е практически единственият метод за монтаж на полипропиленови елементи в хоризонтални канализационни системи. Използват се чугунени фланци.
Разликата от предишния модел е отливката на корпуса с уплътнителен пръстен, състоящ се от две части.
Тръбата се вкарва във фланеца с предварително монтирана съединителна гайка, която след това се затяга с болтове, докато се постигне плътно съединение.

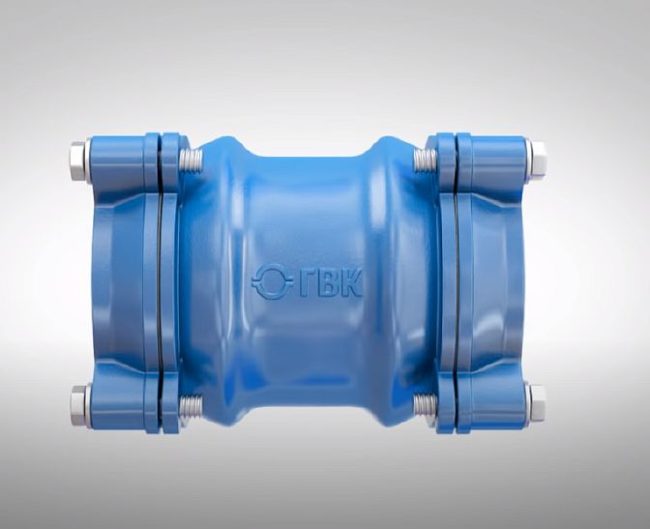

Съединители
Ефективен начин за свързване на полимерни тръбопроводи е чрез муфи. Те се произвеждат с работни диаметри 63–315 мм от високоякостен чугун с епоксидно прахово покритие. Задържащият пръстен е изработен от стомана, а уплътнителните пръстени са от етиленпропиленов каучук.
Предимството на съединителните съединения е, че монтажът се извършва без заваряване или лепила. Съединителят предпазва връзката от опънови натоварвания, воден удар, слягане на почвата и др. Монтажът на съединители може да се извърши при всякакви условия, дори при замръзване, преовлажнена почва или частично спиране на водоснабдяването. Това осигурява плътна и надеждна връзка между тръбопроводи, изработени от различни материали.

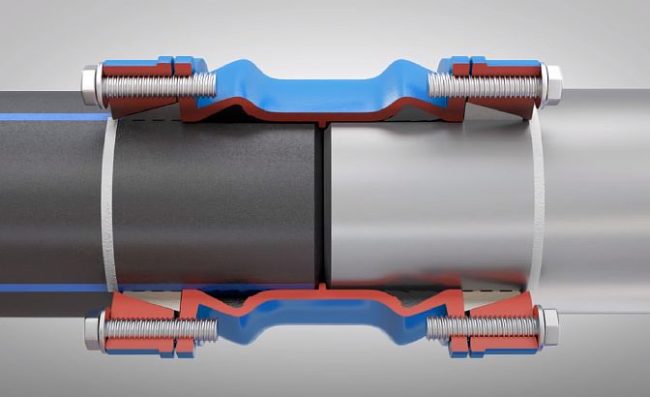

Монтажът на съединителя е много прост.
- Мръсотията и прахът се отстраняват от краищата на тръбите.
- Фаската се отстранява, за да се образува конус, с помощта на машина или ръчно с нож.

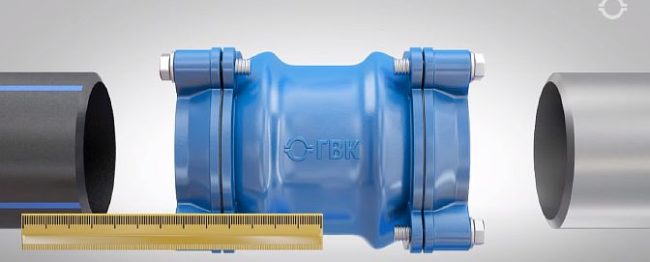

- Измерете разстоянието до средата на дълбочината на свързване.
- Полученият размер е маркиран с маркировки и на двете тръби.
- И четирите съединителни болта се разхлабват и в него се вкарват пластмасови водопроводни тръби, докато маркировките се покрият напълно.
- След това затегнете болтовете равномерно. Монтажът е завършен.
Лепене
Вместо запояване на полимерни тръби, те могат да бъдат залепени. Полипропиленът е труден за лепене, тъй като пластмасата е силно химически инертна и не образува лесно връзки на молекулярно ниво. За полипропиленови тръби се използват два вида лепило: еднокомпонентен, готов за употреба продукт и двукомпонентен компаунд (гъста основна смес, смесена с течен втвърдител). Процесът на залепване не изисква никакви специални условия. За тази цел се използва двукомпонентно лепило, известно като епоксидно лепило.

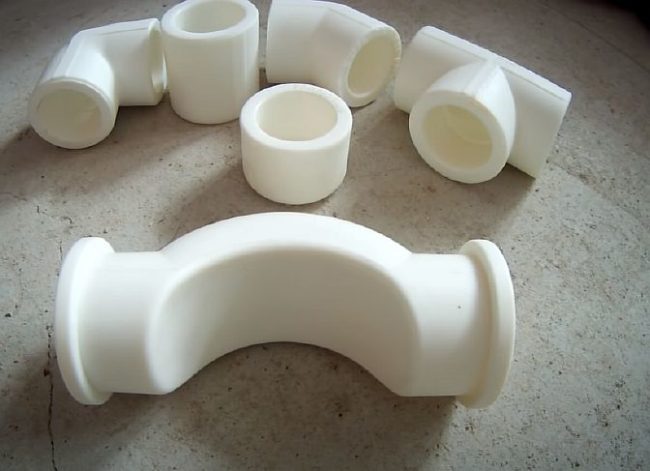

Тръбите се свързват с помощта на различни фитинги, изработени от един и същ материал. Те включват фитинги с форма на бъчва за прави връзки, колена под ъгъл 90 и 45 градуса за завои и преходни фитинги, използвани, когато тръбопроводът пресича друга комунална линия.
Алгоритъмът за залепване се състои от следните стъпки:
- краищата на тръбите се режат равномерно с помощта на специален тръборезач;
- измерете дълбочината на фитинга от двете страни;
- полученият размер се прехвърля върху тръбите, като се маркират границите с маркировки;
- епоксидната смола се смесва с втвърдител;
- лепилният състав се нанася с четка върху маркираните зони на тръбите и вътре в фитинга;
- частите се свързват в едно цяло и се съхраняват 24 часа;
- След този период, включете водата.

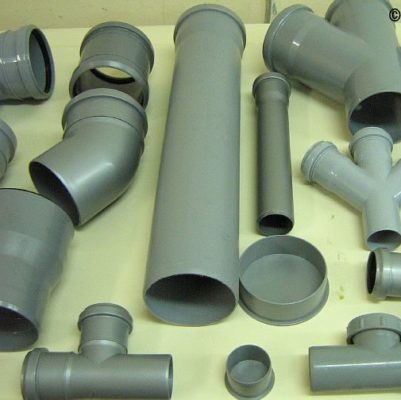

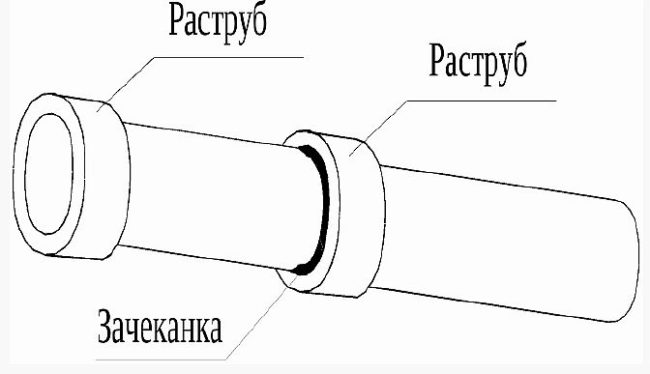

В камбаната
Този метод се използва при монтаж на канализационни колектори. Канализационната система на къщата се състои от свързващи елементи с муфи в краищата. Муфните връзки са разрешени само в дренажни системи с гравитачно захранване. Монтирането на муфни секции не изисква лепила или заваряване. Съединяването се извършва ръчно без много усилия. Постоянният наклон надолу е от съществено значение за монтажа, за да се осигури безпрепятствено оттичане на отпадъчните води.
Полипропиленовите канализационни тръби са леки, лесно се огъват и могат да се режат с ножовка. Монтирането на една тръба в друга създава плътна, запечатана връзка, която трае почти вечно. Ключов компонент на съединението е гуменото уплътнение - двустепенен пръстен. Правилното монтиране на гуменото уплътнение определя херметичността на съединението. Експертите препоръчват следните диаметри на тръбите за дренажни системи:
- 100 мм за централния щранг и изхода за тоалетна;
- 65 – 75 мм за вертикални щранг разклонения;
- 50 мм за комбиниран сифон за вана и мивка;
- 40 мм за сифони за вана и мивка;
- 32 мм за кухненски мивки и бидета.
Алгоритъмът за свързване на сокет може да бъде описан, както следва:
- гнездото се избърсва с парцал и сапунена вода;
- краят на втория елемент се отрязва с тръборезачка строго под прав ъгъл;

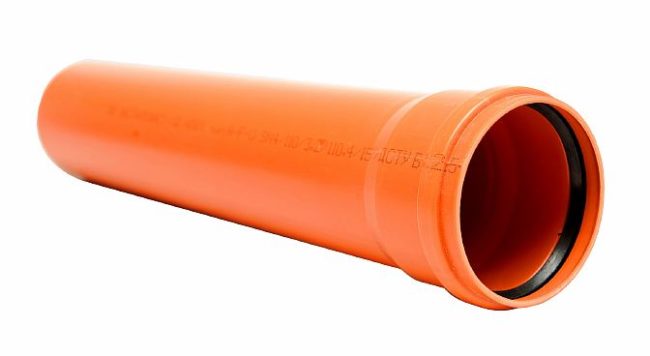

- В гнездото се поставя гумен уплътнителен пръстен, предварително смазан с мазна смес. Това ще позволи бързото и плътно поставяне в гнездото;
- жлебът на фугата е запечатан с циментов разтвор;
- Ако е необходимо, докинг устройството може лесно да се разглоби.
Студено заваряване
Студеното заваряване е специално лепило, изработено от хлориран поливинилхлорид (CPVC). Това лепило разтваря повърхностните слоеве на полипропиленовите тръби и фитинги. При съединяването на части, импрегнирани с лепилото, втечнените слоеве се проникват на молекулярно ниво. В резултат на това на мястото на съединението се образува хомогенна, издръжлива маса. Този процес се нарича студено дифузионно заваряване.
Студеното заваряване се извършва, както следва:
- полимерните повърхности, които ще се съединяват, се почистват от замърсявания и се избърсват с обезмаслител (алкохол, ацетон и др.);
- Краищата на тръбите се подрязват с тръборезачка точно до 90 градуса.

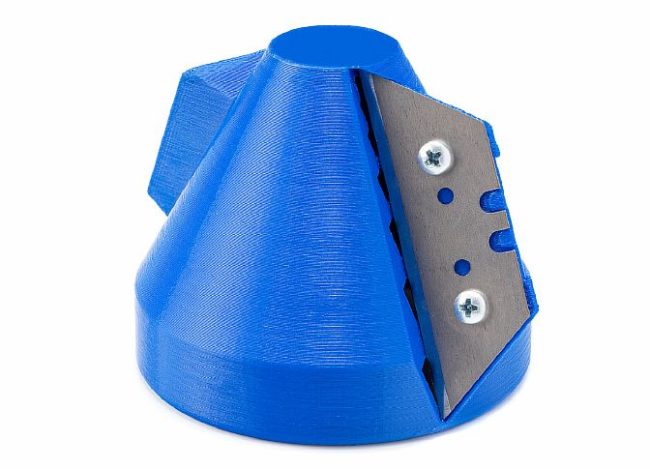

- Ръбовете на краищата са скосени. Това се прави под ъгъл от 15° с помощта на специален нож.0;
- дълбочината на фитингите е маркирана върху пластмасата с маркировки;
- Студеното заваряване е хомогенна, готова за употреба смес. За да започнете лепенето, просто отворете бутилката и нанесете с четка.
- маркираните зони и вътрешната повърхност на свързващите части са покрити с лепилен състав;
- Свързващите части се вмъкват една в друга. За равномерно разпределение на лепилото тръбата или фитингът се завъртат около оста си;
- възелът се оставя във фиксирано положение за 1-2 минути;
- Излишното лепило се отстранява с парцал или салфетка.
Преди да използвате лепило за студено заваряване, е важно да прочетете инструкциите. Освен това, водопроводчиците препоръчват да следвате тези съвети:
- Ако първоначално загреете повърхностите, които ще се съединяват, със сешоар, тяхната адхезия ще се увеличи значително;
- всички повърхности трябва да са сухи, дори ако инструкциите позволяват известна влага във фугите;
- Лепилото за заваряване е течно, а за ремонтни дейности първоначално наподобява пластилин.
Запояваща лента
Това е отлична алтернатива на запояването на електрически проводници, съдържаща както калай, така и флюс. Предназначена е за запояване на жични компоненти.
Лентата не може да се използва като конектор поради липсата на адхезия на полипропилена към метали.
Дори да приемем, че запояващата лента може да се използва като уплътнител, абсурдността на тази идея става ясна.
Кой метод на свързване трябва да избера?
Използвайки представената по-горе информация, може съвсем обективно да се оцени използването на споменатите методи за безспойково свързване за инсталиране на такива комуникации като:
- захранване със студена вода;
- захранване с топла вода;
- отопление;
- канализация.
Захранване със студена вода
Фитингите са най-подходящи за монтаж на системи за студено водоснабдяване в къщи и апартаменти. Предимството им е, че служат перфектно като връзки между полипропиленови тръби и между тръби, изработени от други материали. Използват се и муфи, както и фитинги за битови водоснабдителни системи. И двете са предназначени за свързване на тръби с диаметър от ½ до 3 инча. Недостатъкът е високата цена на муфите.
Полимерните тръби и фитинги за студена вода издържат добре на епоксидно свързване и студено заваряване. Предимството на лепилните методи е бързината и лекотата на монтаж. Недостатъкът на тези съединения е високото изискване за прецизно прилепване. Най-малкото нарушение на тази технология води до течове от водопровода.
Захранване с топла вода
Подобно на тръбите за студена вода, тръбите за топла вода могат лесно да се свържат с помощта на фитинги и муфи.
Ако има един недостатък, това е невъзможността за свързването им с лепило или студено заваряване. Тези съединения не могат да издържат на интензивна топлина и се разрушават напълно под нейно въздействие.
Отопление
Резбовите и разглобяеми връзки за полипропиленови тръби са най-подходящи за отоплителни системи в домове и апартаменти. Особено популярни са съединителните муфи тип „hound“.
Те служат като адаптери от полимерни тръби към алуминиеви, стоманени и биметални отоплителни радиатори. Няма особени недостатъци при този метод на свързване.
Канализация
Това се отнася до система за отводняване на отпадъчни води от битови принадлежности, като вани, мивки, умивалници, тоалетни, бидета и подови сифони, захранвана с гравитация. Използват се тръби с диаметър от 32 до 100 мм. Те се монтират на секции. Всяка секция, в единия си край, се разширява, за да образува фуния (муфа).
Гумен уплътнителен пръстен осигурява плътно уплътнение между секциите. Отличително предимство на щепселните връзки е лесният им монтаж, който практически не изисква прекомерни физически усилия. Не бяха установени недостатъци.
Когато има нужда от безспойкови връзки
Необходимостта от свързване на полипропиленови тръби и фитинги без запояване може да възникне поради следните причини:
- в новата сграда временно няма електрозахранване и не е възможно да се използва заваръчна машина;
- тръбопроводът е монтиран в тесни условия, където е невъзможно да се постави заваръчна машина;
- липса на умения или нежелание за използване на заваръчно оборудване.
Заключение
Почти всички собственици на жилища, които са инсталирали вътрешни комуникации, използвайки полипропиленови тръби без запояване, са доволни от ситуацията си.
Полимерните тръбопроводни системи са безпроблемни в продължение на няколко десетилетия.
