Пластмасовите водопроводни тръби, изработени от полипропилен, стават все по-популярни, отчасти защото технологията на монтаж е много проста и може да се извърши самостоятелно.
Но за да направите това, трябва да знаете как правилно да запоявате полипропиленови тръби, защото това е основната операция, която определя издръжливостта на цялата система.
Монтирането на пластмасови тръби за вътрешно окабеляване е доста прост, но трудоемък процес, така че първо трябва да разберете как правилно да запоявате полипропилен.
- Свойства на полипропилена
- Кои полипропиленови продукти да изберете?
- Оборудване за монтаж на полипропилен
- Подготовка за монтаж на водоснабдителна система от полипропиленови тръби
- Избор на схема на свързване
- Работни температурни условия
- Как сами да запоявате полипропиленови тръби
- Как правилно да запоявате с дифузионен метод – инструкции стъпка по стъпка
- Как да запоявате с помощта на метода на гнездото
- Запояване с помощта на метода на края
- Как правилно да запоявате подсилен полипропилен
- Студено заваряване на полипропиленови съединения
- Свързване на полипропиленови тръби с електрофитинги
- Запояване на тръби в труднодостъпни места
- Монтираме седла във водопроводната система
- Видео за това как да изберете машина за заваряване на полипропилен
Свойства на полипропилена
Един от многото материали в семейството на пластмасите, полипропиленът е продукт на полимеризацията на два газа, етилен и пропилен, смесени в определено съотношение. Резултатът са гранули, които след това се екструдират в различни продукти.
Продуктите за водоснабдяване са изработени от PPR пластмаса, която има следните характеристики:
- работен температурен диапазон от -10 до +90 градуса;
- пластмасата започва да се топи при 149 градуса;
- номинално налягане от 1,5 до 2,5 атмосфери.
Посочените параметри са подходящи за студено водоснабдяване, но е очевидна необходимостта от по-широк диапазон от характеристики. Поради това се предприемат определени технологични мерки за подобряването им.

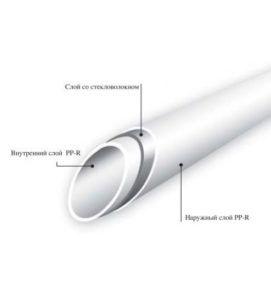

Един от методите е подсилване на стените с фибростъкло или алуминий. Това включва полагане на слой от фибростъкло или алуминиево фолио върху готовата тръба, последвано от друг слой от полипропилен.
Този дизайн ни позволява да произвеждаме полипропиленови тръби, които са подходящи дори за използване в отоплителни и водоснабдителни системи.

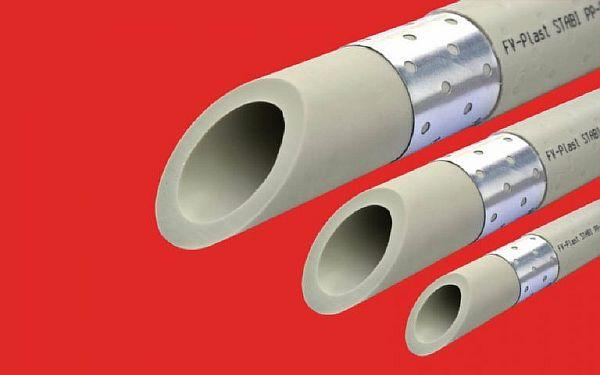

Радикален метод за армиране на полипропиленови продукти е инсталирането на метален слой. За тази цел се използва алуминиево фолио под формата на ленти.
Навива се върху детайла спирално върху слой лепило, а върху металното фолио се нанася втори слой лепило. Външната обвивка е изработена от същия полипропилен.
Такива продукти са подходящи за използване във водоснабдителни системи с високо налягане до 6 атмосфери.

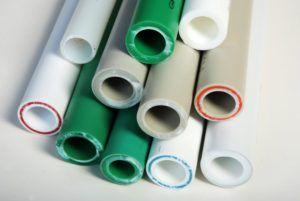

Кои полипропиленови продукти да изберете?
За мрежи за студено водоснабдяване с ниско налягане, продуктите PN16 са най-практични. Те лесно издържат на налягане до 2 атмосфери при температури до +40°C. Това е достатъчно, за да издържи на натоварванията на водоснабдителна система в частен дом или напоителна система в оранжерия или зеленчукова градина.
По-устойчиви на различни въздействия са полипропиленовите продукти от марката PN20, които се считат за универсални и могат да се използват, наред с други неща, за отопление с температура на охлаждащата течност до 95 градуса.
Но най-надеждните тръби за всяка водоснабдителна система са тръбите PN25, подсилени с алуминий или фибростъкло.
Оборудване за монтаж на полипропилен
Полипропиленовите водопроводни тръби имат свои собствени изисквания за монтаж, определени от свойствата на изходния материал. Преди да запоявате полипропиленови тръби, трябва да закупите специализирани инструменти.
Комплектът му не е много обширен, но съдържа някои устройства, които се използват само за този процес:

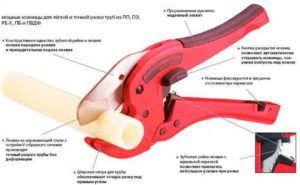

Ножици за рязане на полипропиленови продукти. Те са необходими, за да се осигури строго перпендикулярно рязане. Ако по време на запояване се образува празнина на съединението, съществува риск от изтичане.

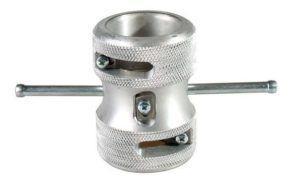

Шейвърът е устройство, използвано за почистване на повърхността на продуктите преди запояване. Без това устройство запояването на полипропиленови тръби, дори тези, подсилени с каквито и да е материали, е невъзможно. Това е така, защото запояването на полиетилен е дифузионен процес, който включва взаимно проникване на разтопен материал.
Естествено, алуминият или фибростъклото са неподходящи за тази цел. Този инструмент може да се използва и за скосяване на краищата на съединяваните части под ъгъл от 45 градуса, за да се улесни съединяването по време на запояване.
Има много дизайнерски решения за това устройство, така че при закупуване на инструмент ви е гарантиран широк избор.

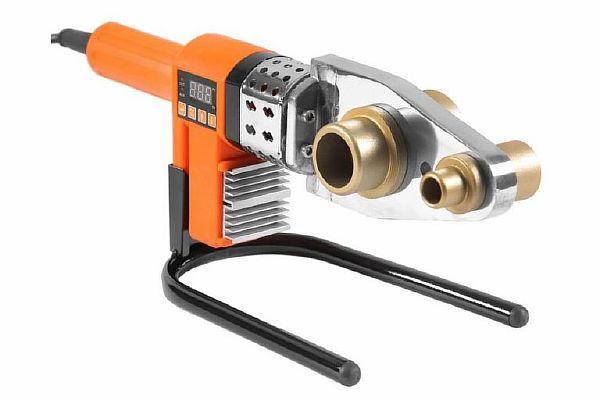

Поялник. Основният инструмент, използван за запояване на полипропиленови водопроводни тръби. Ядрото му е плоча, върху която са прикрепени сменяеми втулки с различни размери. Тези дюзи се предлагат по двойки - едната за фитинга, другата за тръбата.
Частите, които ще се съединяват, се монтират на сменяем инструмент. Устройството се активира чрез дръжката, в която се намира и регулаторът на температурата. Времето за нагряване на свързващите се части е 6 секунди или повече.
Препоръките за този параметър са дадени в спецификациите на поялника. Частите се нагряват до точка на топене и се държат заедно до 30 секунди. През това време материалът се охлажда, докато се втвърди.
Обикновено комплектът инструменти включва също отвертка за инсталиране на сменяемия инструмент, маркер за маркиране и ролетка за измерване.
Подготовка за монтаж на водоснабдителна система от полипропиленови тръби
Може спокойно да се каже, че висококачествената подготовка за монтаж на окабеляване до голяма степен определя неговата функционалност и дълготрайност.
Освен това, една от основните цели на тези дейности е да се изчисли действителната нужда от елементи за водоснабдяване.
Избор на схема на свързване
В момента има две основни общи схеми за инсталиране на тръбни кабели:

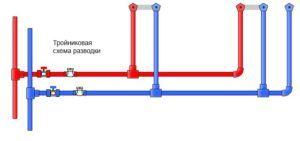

Тейк — при тази система всеки потребител на вода е свързан към централна тръба, свързана с щранг. За тази цел се използват тройници.
Недостатъкът на тази схема е фактът, че, че когато се отворят едновременно няколко кранчета, налягането в захранващата тръба спада рязко и водният поток във всяка от тях намалява. Точките на водоизточване, разположени далеч от щранга, са особено засегнати.
Вторият отрицателен аспект е, че ако възникне необходимост от рутинен ремонт, цялата водоснабдителна система трябва да бъде спряна за това време.
Т-образните системи се използват в апартаменти или малки частни домове. Техните предимства включват лесен монтаж и относително нисък разход на материали.

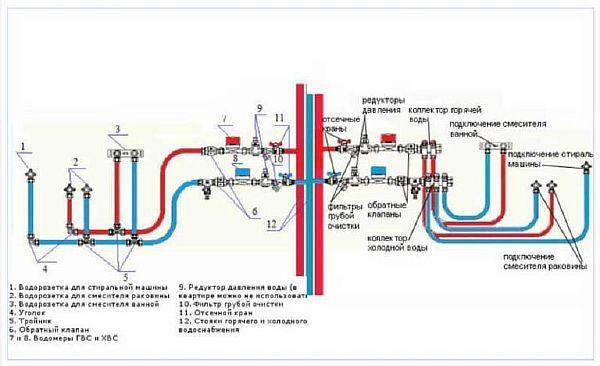

Схема на окабеляване на колектораТози метод за формиране на водопроводна мрежа се състои в прокарване на захранваща тръба от щранг до топографския център на водоснабдителната система и завършва с монтаж на гребен.
Колекторът е къса тръба с резбовани изводи за монтиран на нея сферичен кран. Това образува разпределителен възел, от който водата се подава по тръбопровод към точките на потребление.
В резултат на това е възможно да се изключи всяка точка на потребление на вода поотделно. Останалата част от системата продължава да работи нормално със същия воден дебит.
Работни температурни условия
Производителите на водопроводни продукти декларират максимална температура на охлаждащата течност от 95 градуса по Целзий. Физическите свойства на материала обаче се различават донякъде от тази цифра.
Полипропиленът започва да омеква при температури около 140 градуса по Целзий и се топи при 175 градуса по Целзий. Като се имат предвид тези параметри, може да се заключи, че този материал е подходящ за всички отоплителни системи, с изключение на пара.
Работната температура в паропроводите е точно 175 градуса.
Изглежда, че какво може да е по-добре? Но особеността на материала е, че той се променя в зависимост от температурата в При 135 градуса започва да омеква.Проводниците започват да провисват, да стават по-тънки и в крайна сметка да се чупят.
Производителите на полипропиленови тръби официално декларират значително по-ниска допустима температура, желаейки да застраховат продуктите си и да ги направят по-издръжливи.
Трябва да се отбележи, че в правилно оборудван дом с достатъчна топлоизолация на стените, тази работна температура е напълно достатъчна.
Трябва да се отбележи, че в отоплителните системи е препоръчително да се използват подсилени полипропиленови тръби, които имат редица предимства:
- Стабилно линейно разширение на водопроводните компоненти при термични и механични натоварвания. Издържат на налягане до 10 атмосфери без забележима промяна.
- Срокът на експлоатация на подсилен тръбопровод, постоянно под налягане при повишени температури, е няколко пъти по-дълъг от този на неподсилен продукт.
- Точката на топене и в двата продукта е еднаква, но при равни условия тръба без армировка ще се срути, докато подсилената няма.
Как сами да запоявате полипропиленови тръби
Процесът на запояване на полипропиленови продукти е прост и затова е станал широко използван при монтажа на системи за студено и топло водоснабдяване и отоплителни системи.
Има обаче някои тънкости, които трябва да знаете и да вземете предвид в работата си.
Как правилно да запоявате с дифузионен метод – инструкции стъпка по стъпка
Процесът на запояване се основава на разтопяване на повърхността на компонент до определена дълбочина. Ако два компонента се съединят в това състояние и се оставят да се охладят, материалът се връща в първоначалното си състояние и приема първоначалната си структура.

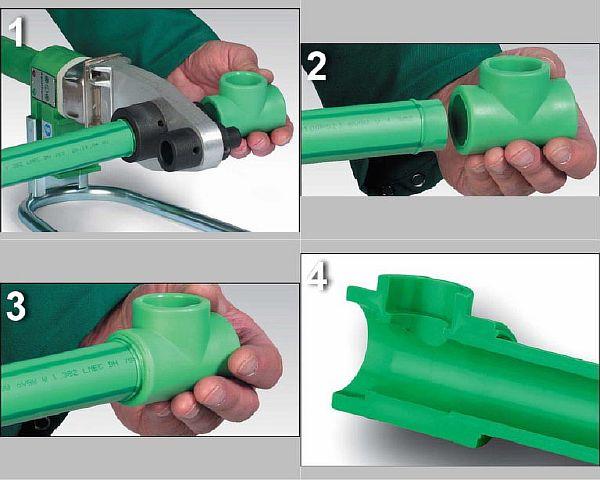

Изпълнението на съединение включва следните технологични операции:
- Отрежете тръбата до необходимата дължина с помощта на специални ножици.
- Скосяване под ъгъл от 45 градуса от двата края.
- Почистете и обезмаслете повърхностите, които ще се заваряват, от външната страна на детайла и от вътрешната страна на фитинга.
- Инсталирайте дюзите с необходимия размер върху поялника.
- Включете поялника и загрейте свързващите части за времето, посочено в инструкциите.
- Извадете частите от поялника и ги съединете в желаната позиция. Дръжте ги там, докато се охладят напълно.
Трябва да се обърне специално внимание на времето за нагряване. За да се осигури висококачествено съединение, под разтопената пластмаса трябва да остане солидна основа. Това ще позволи на частите да се съединят коаксиално. Ако частите се прегреят и пластмасата омекне по цялата си дебелина, те ще бъдат невъзможни за съединяване; те просто ще се срутят.
Следователно, производителите на инструменти препоръчват интервали от време за всеки размер поотделно.

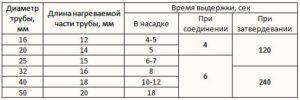

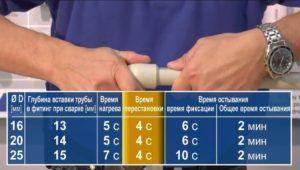

Таблицата по-долу показва колко време е необходимо за завършване на всеки етап от сглобяването с високо качество. Както виждате, условията са доста строги.
Когато запоявате сами, е важно да направите няколко тестови съединения, преди да започнете работа, за да добиете представа за издръжливостта на временните материали.
Също така е важно да се обърне внимание на точността на аксиалното подравняване при съединяване на частите. Това ще остави само няколко секунди за проверка и корекция.
Как да запоявате с помощта на метода на гнездото
Този метод на свързване се използва за свързване на елементи за удължаване на прави секции. За тази цел се използва съединителен фитинг.
Запояване с помощта на метода на края
По-често се нарича заваряване. Принципът на действие остава същият: разтопяване на материала, притискане на двата края заедно в специален механизъм и охлаждане. Този метод на съединяване се използва за части с диаметър по-голям от 63 милиметра.

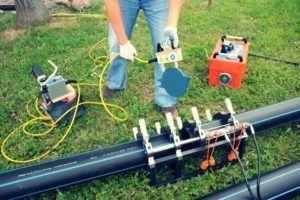

Челното заваряване с помощта на тази технология може да се използва успешно в полеви условия. Как да се заваряват полипропиленови тръби равномерно челно?
За да се направи това, е необходимо да се извърши предварителна механична обработка на краищата, като се осигури абсолютен паралелизъм на съединените краища.
Как правилно да запоявате подсилен полипропилен
Армировъчният слой укрепва структурата на полипропиленова тръба. Той създава определена бариера за съединяването на отделните части. Армировъчната вложка предотвратява дифузията на материала, което води до ненадеждна връзка.
Единственият начин да се осигури сигурна връзка е да се премахне подсиленият слой. Премахването на външния и подсилващия слой се извършва с помощта на специален инструмент, наречен шейвър.
След почистване на горния слой, трябва внимателно да отстраните буретата и да почистите повърхността от замърсители, след което можете да извършите запояване, използвайки описаната по-горе технология.
За да се разбере температурата, при която да се запоява подсилен полипропилен, е необходимо да се вземе предвид, че структурата му не се различава от обикновените тръби и условията на запояване са същите.
Студено заваряване на полипропиленови съединения
Това двукомпонентно епоксидно лепило е придобило популярност благодарение на своята ефективност. Леснотата на употреба е привлекателна – просто омесете малка бучка лепило и я нанесете върху повърхностите, които ще се залепват. Сместа се втвърдява за около 10 минути и се стяга напълно за около час.
Физическите свойства на лепилото не позволяват използването му върху тръби за топла вода или отопление. Подходящо е само за водопроводни инсталации.

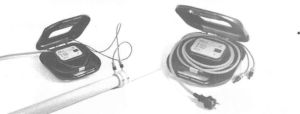

Свързване на полипропиленови тръби с електрофитинги
Този метод на сглобяване се използва широко в промишлеността. За направата на съединения се използват електрофитинги. Нагревателен елемент се монтира в тялото на детайла по време на производството.
Системата се инсталира без запояване, но всеки фитинг се свързва към електрическата мрежа. Едва след завършване на окабеляването се подава захранване.
Под въздействието на тока, нагревателните елементи разтопяват свързващите части до необходимата температура и превключвателят се изключва автоматично. След като частите се охладят, цялата мрежа или нейната локална секция е готова за работа.
Използването на този метод на монтаж значително увеличава производителността и елиминира личния фактор по време на работа. Следователно качеството на връзките е еднакво в цялата водопроводна мрежа.
Тази технология позволява висококачествено сглобяване на тръбопроводни елементи на труднодостъпни места.
Запояване на тръби в труднодостъпни места
При сглобяване на сложна водопроводна или отоплителна система, достъпът до зоната за запояване може да е предизвикателство. Как се запояват полипропиленови тръби в труднодостъпни места?
По време на подготовката цялата мрежа трябва да бъде грубо разделена на отделни възли, които могат да бъдат свързани на работна маса. Завършените клонове след това се заваряват към системата на две или три точки. Следните секции могат да се считат за трудни за монтаж:
- тръбопроводи, поставени под тавана;
- на места, където е невъзможно да се постави поялник.
Най-добрият начин да избегнете трудности в този случай е да предотвратите възникването им. За целта обмислете последователността на сглобяване, като изработвате сложни компоненти на работна маса, а не на ръка. Ако това не е възможно, е по-добре да използвате електрически фитинги.
Като цяло, трудности от този вид възникват от грешки в проектирането. Ефективният монтаж е ключово изискване за проектанта.

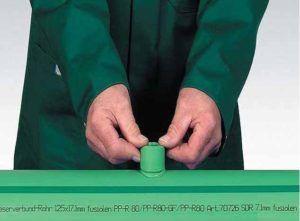

Монтираме седла във водопроводната система
Този тръбопроводен елемент се използва за създаване на допълнителен клон, а необходимостта от инсталирането му обикновено възниква по време на ремонти на съществуващи разпределителни системи.
За да направите това, ви е необходимо:

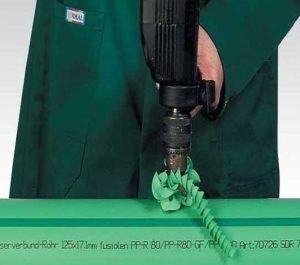

- Майсторът трябва да пробие отвор с необходимия диаметър в стената на съществуваща тръба, да отстрани неравностите и да го скоси.
- Свързващите се части се нагряват с поялник, използвайки традиционна технология.
- Седлото (фитингът) приляга плътно в отвора на тръбата.
Този метод за създаване на допълнителни клонове във водоснабдителна система, изработена от полипропиленови тръби, позволява продължаващото развитие на мрежата с минимална трудоемкост.
Знанието как правилно да запоявате полипропилен ще ви позволи лесно да инсталирате тръбопроводи с всякаква дължина и сложност.
