За да се реши правилно този проблем и да се определи колко секции отоплителни радиатори (биметални, стоманени, чугунени и др.) са необходими, е необходимо да се направи надеждно изчисление въз основа на площта на помещението с използвайки онлайн калкулатора по-долу.

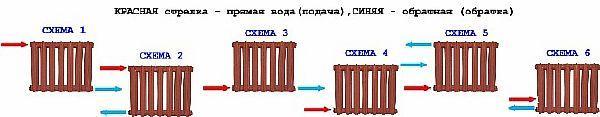

Въведете схемата за свързване на радиатора в онлайн калкулатора
При изграждането на всяка сграда, изчисляването на капацитета на отоплителните радиатори и оразмеряването на топлообменника е важно съображение. Собствениците на жилища се сблъскват със същия проблем при подмяната на радиатори.
В тази статия ще разгледаме всички различни видове конвектори и ще изчислим производителността на радиаторите въз основа на площта, използвайки формула, без да е необходим калкулатор.
Специфика на изчисленията за отопление
Често срещан дизайн за отопление на сгради е радиатор със стандартно разстояние от 50 см между секциите. Топлинната мощност на една секция се влияе от материала, от който е изработена:
- чугун - 120 W;
- стомана - 90;
- алуминий - 180;
- биметален материал - 190.
Но тези стойности са средни и в реалния живот те се влияят от условията на работа, размера на помещението и степента на нагряване на водата при подаване и изход; с намаляването ѝ топлопреносът намалява.
Следователно, за да се изчисли топлинната мощност на отоплителен радиатор при специфични условия, е необходимо да се знае температурната разлика в основната линия - това е стойността на температурната разлика между въздуха в помещението и отоплителното устройство.
Температурата в устройството е средноаритметичната стойност на температурите на подаващата и връщащата линия. Температурната разлика може да се изчисли с помощта на онлайн калкулатор или по формулата
DT = (T подаване + T връщане) / 2 - T помещение, където:
DT — температурна разлика
В информационния лист на устройството е посочена изчислената температурна разлика, разположена до номиналната мощност. Например: 2000 W, 90/70 (подаване и връщане). Това означава, че при охлаждане на водата от 90 на 70 градуса, топлинната мощност на конвектора е 2000 W.
При инсталиране на такова устройство на ниско- или среднотемпературна система, топлинната мощност ще бъде по-ниска от посочената и трябва да се преизчисли. Това може да се направи с помощта на онлайн калкулатор или следната формула:
Pf=Pn x (DTf / DTn) на степен 1/3, където:
- Pf и Pn — действителна и стандартна топлинна мощност във W;
- DTf и Dtn са действителната и стандартната температурна разлика.
В отопляемо помещение стандартният индикатор за налягане съответства на 20 градуса.
Средната консумация на топлина на квадратен метър е 60–150 киловата, в зависимост от климатичните условия и етажа, на който се намира отопляваното помещение. Ако не въведете тази стойност в полето „Прогнозна топлинна енергия на квадратен метър“, калкулаторът ще приеме средна стойност от 100 вата.
Видове топлообменници
Отоплителният радиатор е устройство, състоящо се от секции, обединени в едно цяло, през които протича нагрята охлаждаща течност – обикновено вода. Секцията е радиаторен елемент, обикновено лята двутръбна конструкция, способна да излъчва топлина, която се предава на околния въздух, създавайки комфортна атмосфера в апартамента.
Отоплителните тела са проектирани като панелни или секционни. В системата се монтират и регистри – тръбен елемент с голям диаметър – или оформена серпентина (като нагревател за кърпи в баня).
Отоплителните уреди се предлагат от стомана, чугун, алуминий и мед. Чугунените изделия, които сме свикнали да виждаме в домовете си, изискват боядисване, за да се запази външният им вид.
Моля, обърнете внимание! Има електрически конвектори – те се състоят от корпус с нагревателен елемент вътре, оборудван с термостат с градусова скала и светодиоди.
Чугун
Чугунените продукти са най-разпространени; те имат семпла форма и дизайн. Могат да бъдат монтирани на стена или самостоятелни.
Произведени чрез леене, това са масивни конструкции, които задържат топлината за дълго време и предлагат най-рентабилната експлоатация.
Плюсове:
- добре предават топлината;
- устойчив на корозия;
- издръжливи, издържат поне 30 години;
- не е претенциозен към качеството на водата.
Недостатъци:
- тежък, труден за инсталиране;
- лош дизайн.
Стомана
Стоманените топлообменници са панелни или тръбни.
Панелните модели са изработени от метал с дебелина 1,5 мм, така че имат малък топлинен капацитет. Това качество позволява бързо регулиране на температурата. Те са ефективни, като ефективността достига 75%. Предимствата им включват ниска цена и лекота на използване. Недостатък е слабата устойчивост на корозия.
Тръбните разновидности имат всички предимства на панелния тип, но за разлика от тях, те имат по-високо ниво на налягане от 9 - 16 бара, докато първите имат 7 - 9. А отоплителната мощност (120 - 1600 W) и нагряването на водата (120) са еднакви и за двата модела.
Гамата от стоманени радиатори е широка по размер (дължина), което ви позволява да изберете такъв за всяка зона.
Алуминий
Алуминиевите топлообменници се препоръчват за частни сгради с независими отоплителни системи. Този модел не е предназначен за използване в централизирани отоплителни системи, тъй като е податлив на повреди от нискокачествен топлоносител. В Русия се предлагат на пазара от Rifara.
Алуминиевите батерии се предлагат в лята и екструдирана форма:
- отливки - имат няколко отделения, те са издръжливи, с по-дебели стени и широки канали за вода;
- Екструдиране - според технологията на производство, устройството се пресова механично от алуминиева сплав, което води до единичен продукт, като броят на отделенията не може да бъде увеличен.
Всички алуминиеви радиатори предлагат висока топлинна мощност, леки са и лесни за монтаж. Те също така имат визуално привлекателен външен вид. По отношение на номиналното налягане и температурата, те са сравними със стоманените продукти.
Слабите места на такива устройства са съединенията между отделенията и тръбните връзки, което може да доведе до течове след изтичане на срока им на експлоатация. Освен това, те не са удароустойчиви. Срокът им на експлоатация е само 3-5 години.
Биметален
Биметалният топлообменник има тръбна стоманена сърцевина и алуминиев корпус. Той е издръжлив и надежден, способен да издържи на високо налягане. Въпреки ниската си инерция, предлага повишен топлопренос с ниска консумация на вода. Има визуално привлекателен външен вид и е лесен за поддръжка.
Основният недостатък е високата цена.
Мед
Медта отдавна се използва за направата на топлообменници, но подобни модели едва наскоро получиха широко приложение. Отоплителните системи изискват рафинирана форма на мед, а новите технологии направиха производството ѝ евтино.
Въпреки че предлагат същите технически характеристики като другите модели, те тежат по-малко и произвеждат по-висока топлинна мощност. Тази функция значително намалява разходите за електроенергия.
Медта има повишена механична якост, така че тръбите могат да се използват в комбинация с вода, загрята до 150 градуса, при налягане от 16 атмосфери.
Кой радиатор да избера?
Преди да закупите отоплителни компоненти, трябва да знаете от какво се състои цялата система. Стандартната отоплителна система включва:
- бойлер - това може да бъде електрически бойлер или такъв, който работи на газ или твърдо гориво;
- батерия;
- тръби;
- електрическа помпа, ако е предвидена в проекта;
- разширителен резервоар.
Изчисляването на батериите за отопление на всяка зона и техният избор се влияят от:
- Работно налягане - максималното му;
- Мощност;
- Дизайн на устройството.
Освен това ще трябва да изчислите броя на секциите на радиатора на квадратен метър, като вземете предвид броя на помещенията, които ще се отопляват. Това може да се направи с помощта на формула или калкулатор.
Методи за изчисляване на секциите на радиатора въз основа на площта на помещението без калкулатор
Термичните изчисления, базирани на обема на помещението, се считат за най-сложните в строителната индустрия. За да изчислите броя на секциите на радиатора – независимо дали са биметални, алуминиеви или чугунени – можете да използвате онлайн калкулатор или да използвате формулата:
- По площ на стаята;
- Чрез загуба на топлина.
Първият метод за изчисляване на броя на секциите на отоплително устройство, без използване на калкулатор, използвайки формула, изглежда така:
k = P1/P2, където:
- P1 — необходимо ниво на мощност във W;
- P2 е топлинната мощност на едно отделение във W.
За да изчислите общата мощност за отопление на цял апартамент, трябва да умножите стандарта на кубичен метър по площта на сградата. В нормативните документи обаче няма такива стандарти, така че за изчисленията се използват приблизителни стойности. За тухлена къща стандартът е 0,037 kW на кубичен метър; за панелна къща стандартът е 0,041 kW/m3; за дървени къщи се използва по-ниска стойност.
Освен това, в зависимост от метода на свързване на устройството, се прилагат следните корекции:
- За едностранно:
- отопление и връщане отдолу - 1,28;
- сервиране отгоре и връщане отдолу - 1.03.
- За двустранно:
- отопление и връщане отдолу от двете страни - 1,13;
- подаване и връщане отдолу от едната страна - 1,28.
- За диагонал:
- отопление и връщане отдолу - 1,00;
- сервиране отгоре и връщане отдолу - 1.25.
Вторият метод за изчисление без помощта на калкулатор е използването на формула, отчитаща топлинните загуби.
k = Q / P2, където:
- Q — топлинни загуби във W;
- P2 е топлинната мощност на едно отделение във W.
Мощността на една секция е показана в таблицата:
| Преглед | Топлопренос на отделението в зависимост от аксиалната хлабина |
| Стомана | 85 - 120 |
| Чугун | 100 - 160 |
| Алуминий | 140 - 185 |
| Биометрични | 150 - 210 |
Можете да изчислите броя на отделенията за батерии за отопление на частна къща по следния начин.
N = S/t*100*w*h*r, където:
- N — брой отделения;
- S — размер на сградата;
- t е топлинната енергия, необходима за отопление на помещението;
- w е индекс, който отчита площта и модела на прозорците: стандартен тип - 1.1, или пластмаса с двоен стъклопакет - 1;
- h — височина на тавана: до 2,7 м — 1, от 2,7 до 3,5 м — 1,5;
- r е корекционна стойност, тя зависи от броя на външните стени: ъглова стая – 1, друг тип – 1.
В зависимост от площта, изчисляването на производителността на отоплителния радиатор на квадратен метър се определя по формулата:
t = S*100 W, където
- 100 W е топлинната мощност, необходима за отопление на 1 м2 помещение.
Ефективността на отоплителната система се влияе от много фактори. От съществено значение е точното изчисляване на отоплителната мощност и топлинната мощност на отоплителната система, използвана за отопление на дадена площ от помещението.
Ако не сте сигурни, че можете да извършите правилно изчисленията, използвайки формулата, по-добре е да използвате калкулатор или да потърсите помощ от професионалисти.
