Свързване на съдомиялна машина: към захранването, канализацията и водоснабдяването, често срещани грешки

За да свържете съдомиялната машина, изберете място близо до кухненския смесител и мивката. След това намерете точката на свързване на гъвкавия маркуч на смесителя към водопровода. Между тях поставете тройник със сферичен кран и FUM лента, увита около резбата. Завийте съединителната гайка на гъвкавия водопровод на съдомиялната машина върху напречната част на тройника. Поставете маркуча за източване на съдомиялната машина през маншета в канализационната тръба или го свържете към специален сифон под мивката. Всички стъпки и нюанси на монтажа на съдомиялната машина ще бъдат описани по-подробно в тази статия.

Само човек с опит във ВиК и електротехниката трябва да се заеме със свързването. Един майстор, който прави всичко по-добре, трябва да може да свърже входната тръба към водопровода, независимо дали е стоманена, металопластикова или полимерна тръба, а също така да свърже тръбата с гъвкав маркуч за оттичане към канализацията или сифона на кухненската мивка.

Всички резбови връзки трябва да бъдат направени с FUM лента. Необходимо е също така да се осигури безопасното свързване на оборудването към електрическата мрежа.

Съдомиялна машина без водопроводна връзка – видове, как да изберете и свържете, препоръки за работа, преглед на рейтинга на най-добрите модели

Какво ви е необходимо, за да свържете съдомиялна машина?

Съдомиялните машини трябва да се свързват само със студена вода. Някои модели могат да се свързват и с топла вода, но експертите съветват да не се прави това.

Качеството на охлаждащата течност за топла вода е такова, че с течение на времето тръбите на съдомиялната машина могат да се запушат. За монтажа са необходими следните материали и инструменти.

Тройник за свързване към водопровода

Този фитинг се използва за перални машини. Също така пасва идеално в съдомиялна машина. Включва се във водоснабдяването Тръба за студена вода с диаметър 15–20 мм. Тройникът със сферичен кран има съединителна гайка, вътрешна резба ½ инча и външна резба ¾ инча.

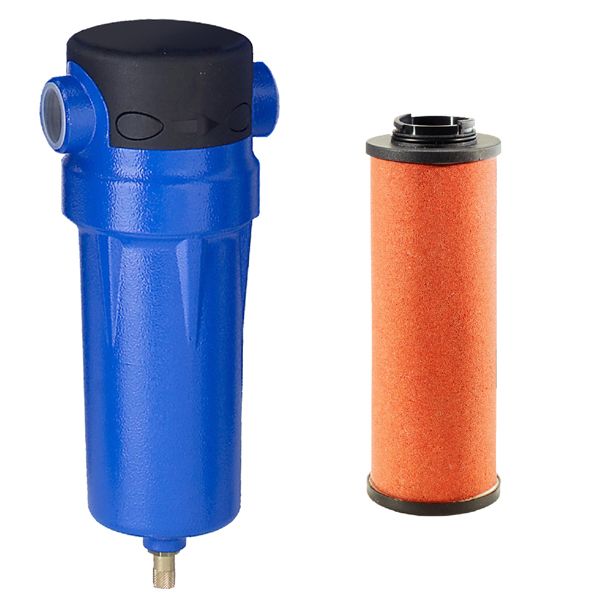

Груб филтър

За да се гарантира дълготрайността на водоснабдителната система на машината, без необходимост от принудително почистване, в захранващата тръба е монтиран груб филтър. Това устройство е предназначено за отстраняване на суспендирани частици от водата. Филтърът се състои от глава с две дюзи и колба, в която се поставя сменяем патрон.

Щепсел

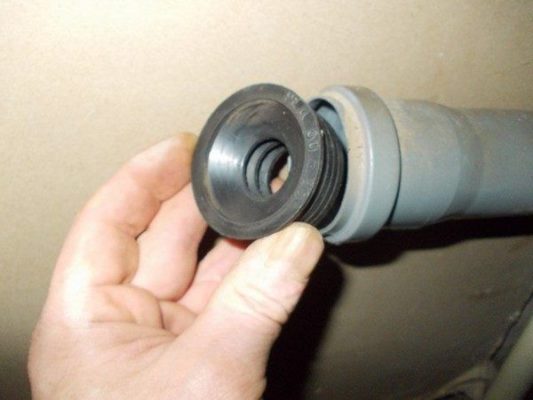

Гумена гофрирана тапа служи като уплътнителен маншет за влизането на дренажния маркуч в канализационната тръба. Адаптерната тапа предотвратява разпространението на неприятни миризми от канализацията.

Сифон

За да се избегне директното източване на мивката в канализацията, под мивката се монтира сифон с дренажна тръба за свързване към дренажния маркуч.

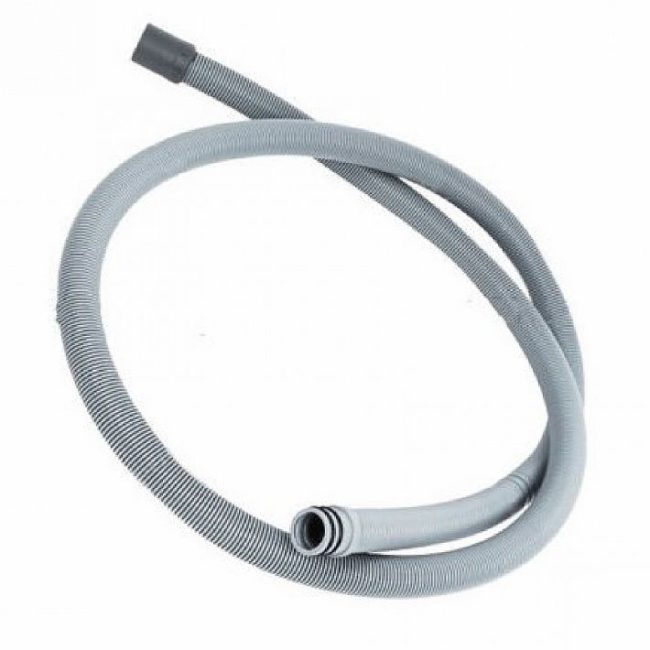

Дренажен маркуч

Безпроблемната работа на вашата съдомиялна машина зависи от здравината и надеждността на маркуча за източване. Неговата цел е да отстранява мръсната вода по време и след измиване на съдовете. При покупка обърнете внимание на дължината, вида на материала и диаметъра. Късият полимерен маркуч може да попречи на ефективната работа, докато твърде дългият може да затрудни оттичането на водата. Оптималната дължина е 1,5 метра.

FUM лента

Филмовият уплътнител е предназначен за уплътняване на резбови съединения. Флуоропластичният уплътнителен материал (FUM) е устойчив на киселинни и алкални среди и може да издържи на температури над 200 градуса по Целзий. Материалът е хигиеничен и оставя ръцете на работника чисти по време на нанасяне. Лентата е евтина и леснодостъпна.

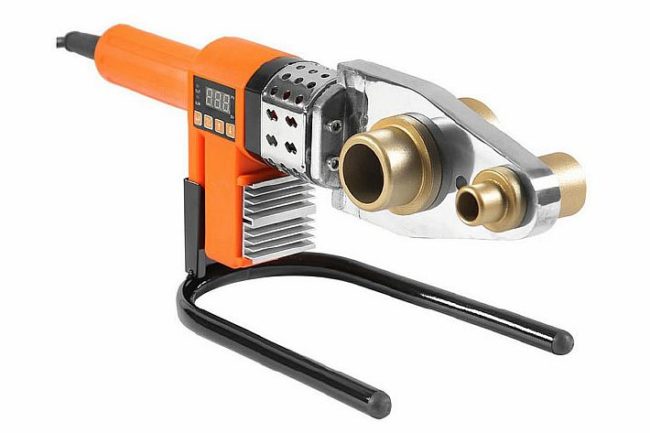

Заваръчна машина за полимерни тръби

Ако вашата водоснабдителна система се състои от PVC тръби, ще ви е необходима заваръчна машина, за да монтирате пластмасовите захранващи тръби към устройството. Машината се предлага с комплект дюзи с различни диаметри. Следвайки инструкциите, можете да използвате заваръчната машина, за да създадете тръбопровод с извивки във всяка посока, като същевременно поддържате плътно уплътнение на съединенията.

В допълнение към всичко изброено по-горе, ще ви е необходим тръбен ключ, регулируем ключ, инструмент за маркиране, парчета пластмасова тръба и PVC ъгли за свързване.

Видове съдомиялни машини

Напредъкът в науката и технологиите отвори неограничени възможности в производството на различни видове домакински уреди, включително съдомиялни машини. Широката гама от мивки позволява на потребителите да изберат модела, който най-добре отговаря на техните кухненски нужди, включително размер, форма, начин на монтаж и предназначение.

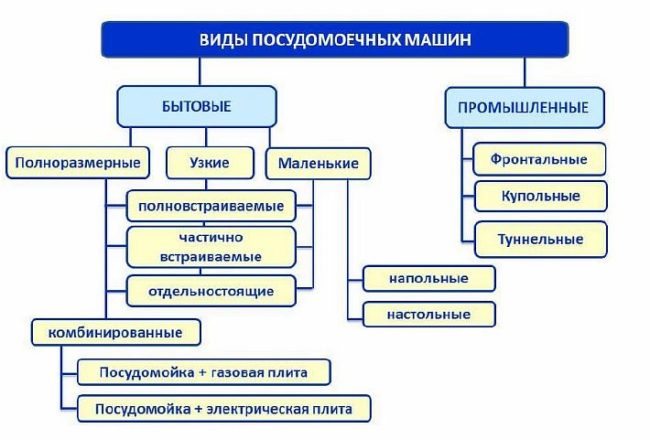

Съдомиялните машини се разделят на две основни групи въз основа на интензивността им на употреба: домакински и промишлени уреди.

Промишлени инсталации

Те са необходими там, където се изискват големи обеми миене на съдове. Това са предимно големи заведения за обществено хранене, като кафенета и ресторанти. Оборудването се предлага във фронтален, куполен и тунелен тип.

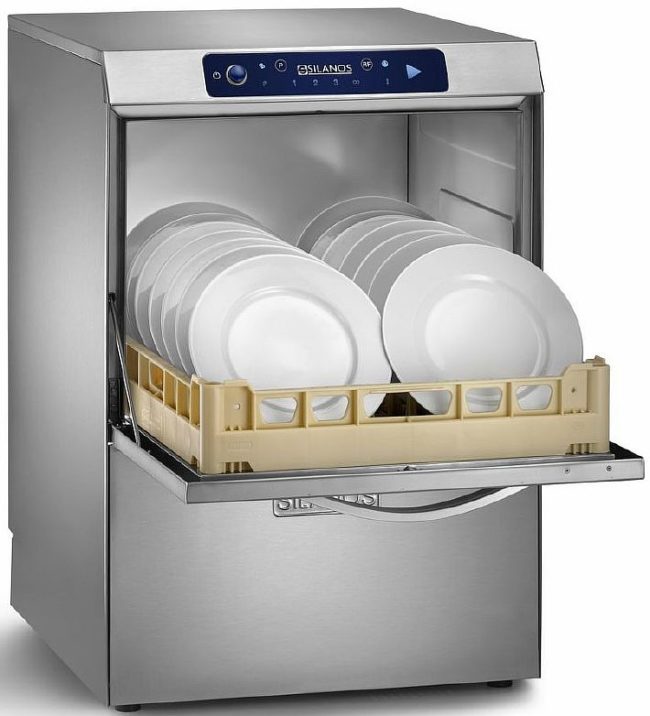

• Съдомиялните машини с предно зареждане имат преден отвор за зареждане с кошници за съдове вътре. Всички индустриални съдомиялни машини с предно зареждане са изработени от метал - стомана, подходяща за хранителни цели. Контролният панел е разположен отпред на уреда. Тези устройства са проектирани да измиват едновременно няколко десетки еднакви прибори за хранене.

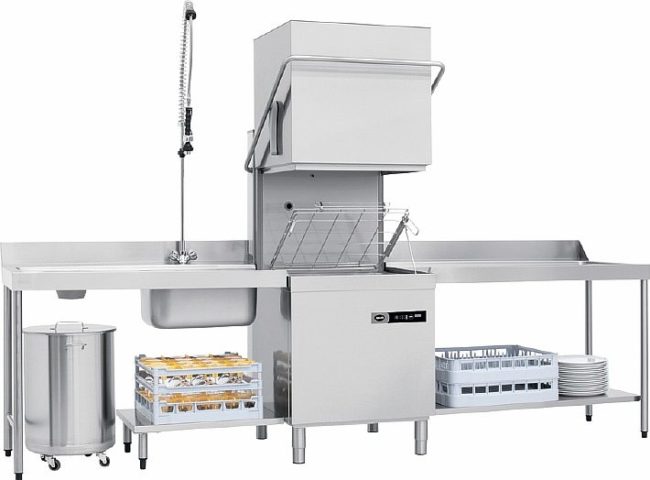

• Куполообразните съдомиялни машини се различават от другите модели по това, че съдовете в коша за зареждане са разположени под резервоара за измиване, който наподобява купол, откъдето идва и името. Куполообразните съдомиялни машини обикновено се инсталират с мивка и маса за сортиране на мръсни съдове.

• Тунелните съдомиялни машини са големи устройства, които комбинират мивка с леген, маса за изхвърляне на едри хранителни отпадъци, самата съдомиялна машина и маса за сушене на чинии в кош. Тази свободностояща конвейерна линия е ефективна в ресторанти с над 100 места.

Домакински съдомиялни машини

Те се отличават със следните характеристики:

1. Размери;
2. Метод на монтаж;
3. Ниво на местоположение.

Размери

В зависимост от размера, мивките се разделят на пълноразмерни, тесни и компактни.

• Пълноразмерните модели са съдомиялни машини със стандартни външни размери: височина от 800 до 900 мм, ширина от 600 мм и дълбочина от 550 до 600 мм. Те предлагат висока производителност, като измиват от 10 до 20 прибора за хранене с едно измиване. Предлагат се модели, частично или напълно вградени в кухненски шкафове, както и като свободностоящи. Тези модели могат да се произвеждат като комбинирани, т.е. интегрирани с други кухненски уреди. Сравнително наскоро на пазара на домакински уреди се появиха модели, които комбинират мивки с котлон, газова или електрическа печка и фурна. Те са доста скъпи за средностатистическия потребител, което е възпрепятствало търсенето на този вид продукт.
• Тесните мивки обикновено са широки 445–490 мм. Тесните машини са популярни сред собствениците на малки домове, където малките кухни едва могат да поберат дори най-компактните уреди.
• Компактните или малки съдомиялни машини се появиха на пазара на домакински уреди сравнително наскоро. Малките им размери (височина 440–600 мм, ширина 500–690 мм, дълбочина 500–550 мм) позволяват монтаж в ограничени пространства. Отличителна черта на тези модели е, че се купуват предимно от жители на оцелелите панелни жилищни сгради от 60-те години на миналия век, известни като „хрушчовски сгради“. В такива къщи кухните заемат буквално няколко квадратни метра. Мивки от този тип се монтират и в кухните на селски къщи и летни вили.

Метод на монтаж

Съвременните съдомиялни машини се разделят на два вида според начина на монтаж: вградени и свободностоящи модели.

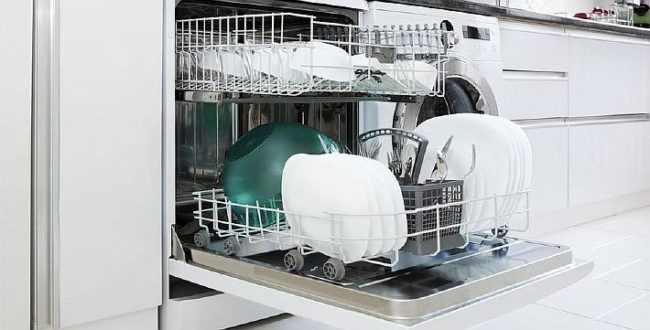

1. Съдомиялната машина се монтира в долния шкаф. Дълбочината на мивката е 50–60 см, което е същото като на долните шкафове. Предната част на съдомиялната машина поддържа хоризонталното и вертикалното подравняване на шкафовете. Тези съдомиялни машини се подразделят допълнително на напълно и частично вградени. Първите се поставят между шкафове или долни шкафове под един плот. Вторите имат горен капак, който действа като част от плота на долния шкаф. Всички комунални услуги се свързват и към двата вида съдомиялни машини от задната стена.
2. Свободностоящите модели са самостоятелни съдомиялни машини със завършен външен вид. Те могат да бъдат кухненски уреди с пълен размер, тънки или компактни.

Ниво на местоположение

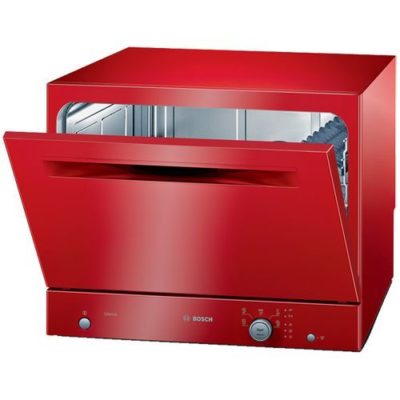

Просто е. Съдомиялните машини се разделят на настолни и подови. Компактните мивки се отличават с компактните си размери. За разлика от подовите машини, настолната мивка винаги може да се постави на маса или да се скрие в шкаф дори на най-малкия кухненски комплект.

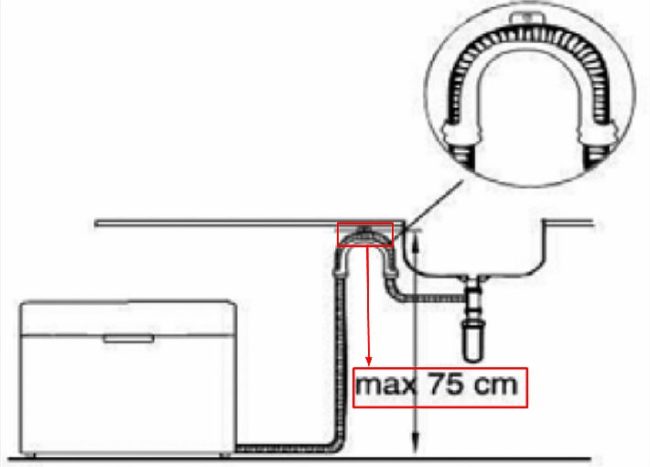

Свързва се чрез гъвкав маркуч към кран или смесител над кухненската мивка. Водата се оттича през гъвкава пластмасова тръба в канализационна тръба или сифон под мивката.

Правила за инсталиране

Преди да свържете съдомиялна машина, е важно да разберете всички подробности за водопроводната система на кухнята и специфичните места на връзките на съдомиялната машина. Когато инсталирате съдомиялната машина сами, трябва да спазвате специфични изисквания за монтаж.

Изборът на правилното място е важен. Отделен шкаф за мивка е удобен, защото местоположението му е независимо от другите кухненски шкафове. Съдомиялната машина трябва да се постави възможно най-близо до кухненската мивка. Това определя дължината на маркучите за подаване и източване. Колкото по-къси са те, толкова по-ефективна ще бъде съдомиялната машина.

Монтажът на вградена мивка е пряко свързан с разположението на долните шкафове в кухненския модул. Производителите често включват място за монтаж на вградени уреди в своите кухненски модули. Това най-често се отнася за полувградени уреди, където горната повърхност служи като част от кухненския плот.

Пълноразмерните и тесните модели са напълно интегрирани в долния ред шкафове до пералнята и мивката, под плота. Това се прави, когато кухненските шкафове се изработват по поръчка. В този случай съдомиялната машина се закупува без преден панел. Тя се произвежда като врата, интегрирана в шкафовете. Съдомиялната машина е скрита отдолу.

Съдомиялната машина трябва да бъде разположена така, че свързването ѝ към комуналните услуги да е възможно най-лесно. След като изберете място на кухненския под за съдомиялната машина, използвайте нивелир, за да проверите хоризонталното ѝ положение. Машината трябва да е върху равна повърхност без наклон.

Прочетете инструкциите преди монтажа.

Производителят включва инструкции как да свържете съдомиялната машина към всеки комплект. Спазването на тези инструкции е важно, защото съдомиялната машина се предлага с 12-месечна гаранция от производителя.

Неправилният монтаж на перално оборудване, противно на инструкциите, лишава собственика на оборудването от правото на ремонт или пълна подмяна с нов агрегат в случай на повреда на машината по време на гаранционния период.

Инструкциите предоставят на купувачите препоръки как сами да свържат съдомиялната машина към канализацията и водоснабдяването. Ръководството също така очертава необходимите технически параметри за комуналните услуги, включително електрическо напрежение, работно налягане на студената вода и други.

В придружаващата документация производителят публикува схеми за свързване на апартаменти и частни домове, показващи етапите на инсталиране на перално оборудване в кухнята.

Схеми на свързване на съдомиялна машина

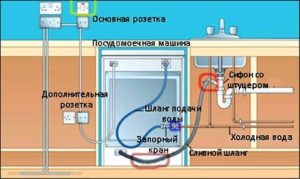

Има няколко начина за свързване на съдомиялни машини към кухненските инсталации. Всички връзки към вградена съдомиялна машина са скрити от шкафовете и самата съдомиялна машина. От естетическа гледна точка това е най-добрият метод за свързване.

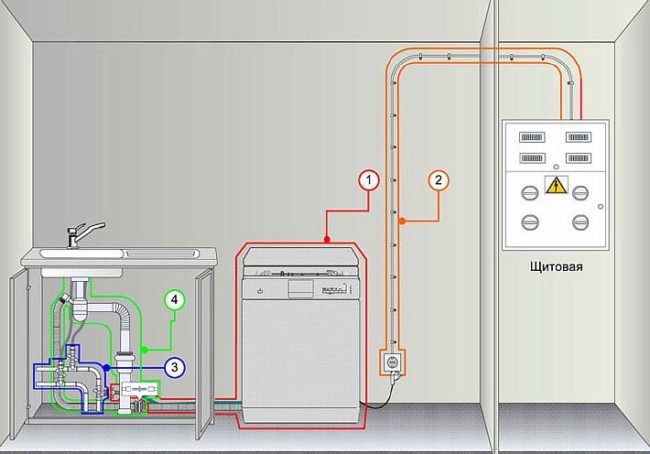

При монтаж на свободностояща мивка, всички комунални услуги и връзки са видими и са разположени отвън. В някои случаи, за да се избегне неестетичен вид с маркучи и електрически кабели по стените на кухнята, те се скриват в жлебове и канали за окабеляване, покриват се с мазилка и след това се завършват.

Компактните (преносими) съдомиялни машини могат да бъдат поставени на маси, рафтове или скрити в кухненски шкафове. Тези модели са много търсени сред собствениците на малки кухни с площ само няколко квадратни метра.

Свързване към електрическата мрежа

Както всеки уред, който разчита на вода и електричество, съдомиялната машина трябва да има собствена електрическа връзка. Оттам скритото окабеляване се прокарва до таблото с електромер, където проводниците се свързват с отделен прекъсвач (вижте снимката по-долу).

Изход за съдомиялна машина

Удължителни кабели, групи контакти или множество контакти не могат да се използват за свързване към източника на захранване. Свързването към електрическата мрежа изисква няколко стъпки.

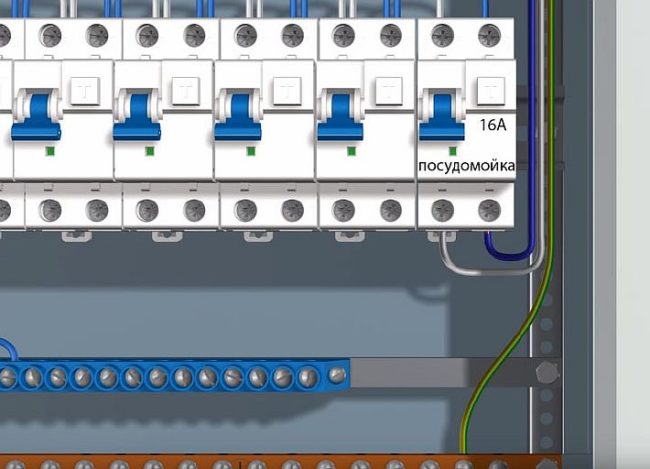

Монтаж на RCD

1. На електрическото табло на апартамента е монтиран допълнителен предпазител – RCD (устройство за остатъчен ток). Предпазителите в таблото са разположени на DIN шина. Ако няма наличен предпазител, се монтира нов предпазител, захранван от електромера.

2. Отделен захранващ кабел осигурява безопасна работа на пералнята. Кабел от RCD се прокарва от контролния панел към кухнята.
3. Окабеляването се монтира с помощта на трижилен VVGng или PVS кабел с напречно сечение 3 x 1,5 mm. За тази цел в стените се пробиват канали с дълбочина 25–30 mm. Понякога дебелината на слоя мазилка е достатъчна, за да се елиминира необходимостта от перфоратор.
4. Ако тапетът е бил наскоро ремонтиран, внимателно го изрежете и разтворете краищата му, за да създадете жлеб. След като телта е положена, жлебът се запълва с шпакловка, грундира се, покрива се с тапетно ​​лепило и краищата на тапета се залепват обратно на мястото си.

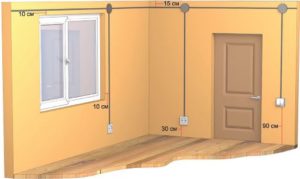

5. Изберете място за монтаж на контакта. Контактът трябва да е разположен на 20–30 см над пода. Това разстояние предотвратява навлизането на вода в контакта в случай на наводнение.

6. За да монтирате контакта, ще ви е необходима перфоратор и свредло за бетон. Пробийте отвор и поставете пластмасова кутия. Издърпайте проводниците през нея. Поставете фитингите. Свържете фазния, нулевия и заземяващия проводник към клемите, като първо отстраните изолацията от краищата им. Монтирайте лицевата плоча, активирайте RCD и контактът е готов за употреба.

Как да свържете съдомиялна машина към водопровода

Монтаж и свързване на съдомиялна машина „Направи си сам“. Тясна съдомиялна машина 45 см

Съдомиялната машина се предлага с гъвкав маркуч за свързване към студената вода, но вероятно ще трябва да закупите кранчето отделно. След като подготвите FUM лентата и гаечните ключове, свържете съдомиялната машина към студената вода.

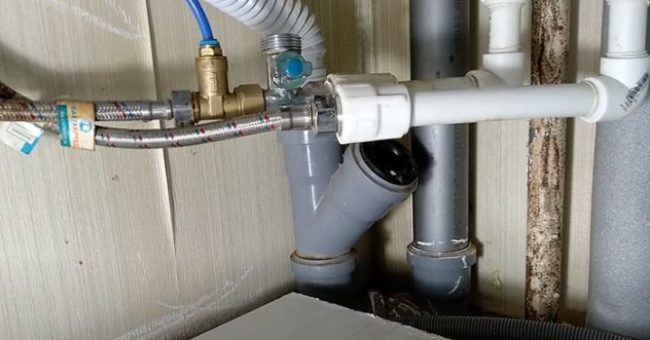

1. В тръбопровода за студена вода се монтира тройник със сферичен кран (вижте снимката в раздела „Тройник“). Обикновено се избира най-близката точка на свързване между водопровода и грубия филтър и кранът се завинтва между тях. Ако това не е възможно, се избира друг метод за монтаж на тройника.

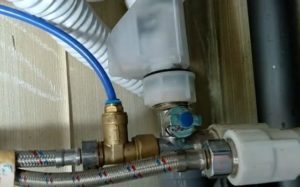

2. Съединителна гайка на гъвкав маркуч се завинтва към вертикалната резбована тръба на крана.

3. Завъртете дръжката, за да отворите клапана и проверете всички връзки за течове. Ако не откриете течове, затворете клапана и преминете към следващата стъпка.

Свързване на канала на съдомиялната машина към канализационната система

За да свържете съдомиялна машина към канализационната система, монтирайте сифон на кухненската мивка. Той има специален фитинг с коничен нипел в единия край. Маркучът за източване на съдомиялната машина се свързва към този нипел и се закрепва със скоба.

Самостоятелен монтаж на съдомиялна машина Bosch

Както бе споменато по-горе, има два начина за отстраняване на маркуча за източване:

1. В първия случай краят на дренажния маркуч се вкарва в преходна втулка в разклонителната тръба на канализационния колектор (вижте снимката в Раздел 3). Този метод има недостатъка, че няма възвратен клапан, което може да доведе до връщане на отпадъчни води в дренажната линия.
2. Във втория случай, сифонът под кухненската мивка се заменя с подобно устройство, но с изпускателен отвор (вижте снимка 5). Това е най-идеалният вариант за отводняване на отпадъчни води.
3. За да проверите херметичността на връзките за течове, отворете крана на мивката.

Монтаж и свързване на тръби и компоненти

Ако изберете правилните диаметри на тръбите, които ще бъдат свързани помежду си, няма да е необходимо да полагате специални усилия.

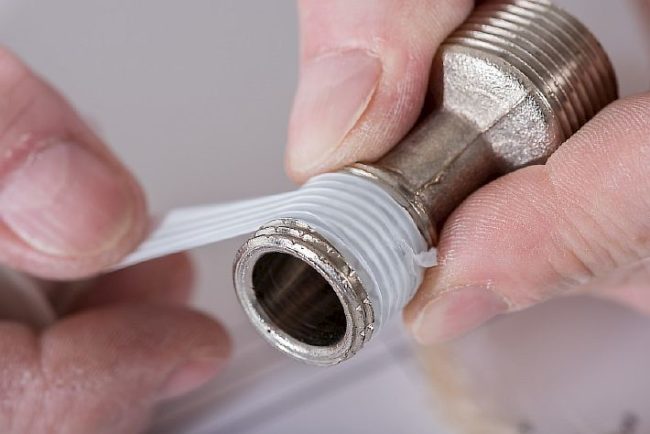

Няколко слоя FUM лента се увиват около резбите и желаната част се завинтва върху нея на ръка. Накрая сглобката се затяга внимателно с гаечен ключ, като се прилага лека сила.

Първо изстрелване

Първото стартиране на съдомиялната машина се извършва, както следва:

• визуално и чрез допир проверете херметичността на всички връзки на съдомиялната машина;

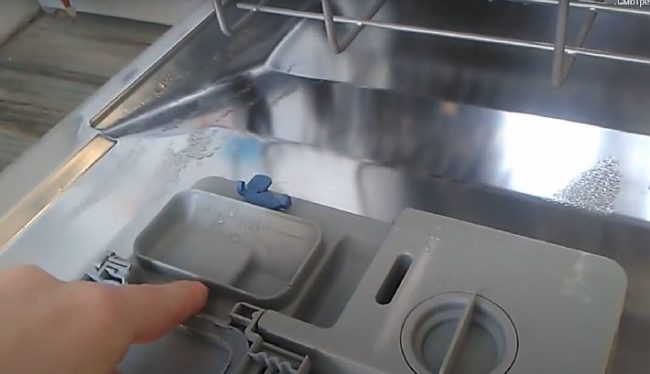

• В кутиите за зареждане (те се намират от вътрешната страна на люка или от предната част на дъното вътре в уреда) се поставя почистваща таблетка и се налива препарат за изплакване на съдовете.

• Включете съдомиялната машина, като натиснете бутона за старт на дистанционното управление. Тази работа на празен ход е необходима за отстраняване на прах, мръсотия и бактерии, които може да са се натрупали във вътрешността на машината, докато е била на съхранение;
• По време на целия работен цикъл отново се проверява херметичността на връзките. Ако се открият течове, те се запечатват с FUM лента.

Често срещани грешки

Собствениците на жилища с опит в използването на съдомиялни машини се заемат сами с монтажа. В стремежа си да инсталират съдомиялната машина възможно най-бързо и да спестят разходи, майсторите, които правят всичко сами, често правят грешки. същите грешки, което впоследствие води до повреда на съдомиялните машини и неочаквани разходи за техния ремонт.

За да се избегне повторение, най-често срещаните нарушения при монтажа са изброени по-долу.

1. Липсата на груб филтър води до запушване на водопроводните тръби вътре в машината с различни примеси, постъпващи със студена вода;
2. Свързването на съдомиялната машина към топла вода ще доведе до бързото ѝ запушване, тъй като за разлика от студената вода, топлата вода съдържа с порядък повече замърсители;
3. Канализацията не трябва да позволява на водата да тече в машината от мивката;
4. Липсата на спирателен вентил в маркуча за източване ще доведе до навлизане на неприятна миризма от канализацията в съдомиялната машина.
