Фитингът е компонент, който позволява бързо и сигурно свързване на тръби. Има няколко варианта на това устройство:
- адаптери между различни диаметри или различни материали;
- елементи за разклоняване или завъртане на тръби;
- за свързване на тръбопровод със спирателни, регулиращи или измервателни вентили.
Фитингите за металопластични тръби са важен структурен компонент. Металопластичните (MP) тръби в момента се използват много широко.
Високата популярност на тези материали се дължи на техните уникални възможности. Те могат едновременно да изпълняват няколко функции: да пренасят течности с температури до 110 градуса по Целзий и да променят посоката на тръбопроводите, без да се нарушава тяхната цялост.

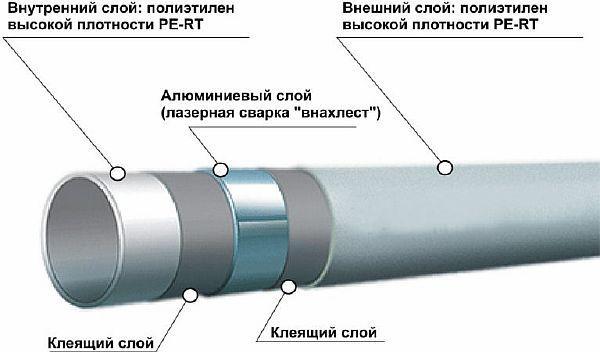

Конструктивните характеристики на металопластичните тръби, а именно комбинацията от алуминий и полипропилен, са се превърнали в основата на факта, че този тип продуктова гама е разрешена за употреба:
- при инсталиране на системи за подово отопление;
- с опция за скрит монтаж;
- при свързване към отоплителни устройства;
- при изграждане на напоителни системи в провинцията и много други.
Предимствата на тези продукти са многобройни, но ето основните:
- Абсолютно екологично чист.
- Дълъг експлоатационен живот.
- Поддържане на пропускателна способност през целия експлоатационен живот.
- Малка маса.
- Способността за огъване, без да се нарушава целостта на тръбата.
- Лесен и бърз монтаж.
- Възможност за скрит монтаж в бетон и циментов разтвор.
- Ниска топлопроводимост.
- Добри показатели за звукоизолация.
- Атрактивен външен вид
- Достъпна цена.
Въпреки високата пластичност на металопластичните изделия, за връзки при полагане на сложни конструкции се използват специални фитинги. Тази продуктова линия е най-популярна сред потребителите, тъй като фитингите са подходящи както за водопроводи, така и за отоплителни тръбопроводи.
Предимства на фитингите
Свързващите фитинги за металопластични тръби имат много предимства:
- Няма нужда от заваръчни работи.
- Връзката се осъществява бързо и най-важното - без специални професионални умения.
- Не са необходими специални знания или умения за монтаж.
- Няма нужда да купувате скъпо и сложно оборудване.
- При работа с тези свързващи части, трудоемкостта е много по-ниска, отколкото например при медни, полипропиленови и стоманени тръбопроводи.
- Тези свързващи части се произвеждат в различни форми, което им позволява да бъдат монтирани на тръбопроводи с всякаква структурна сложност.
СЪВЕТ: Тези фитинги се препоръчват за инсталации, които изискват бързо отстраняване. Тези свързващи елементи са ефективни и за бърза поддръжка, тъй като съединението може лесно да се отстрани, ако е необходимо.

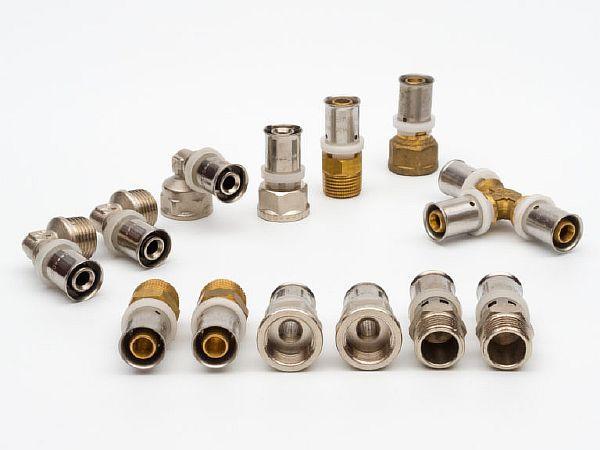

Видове фитинги за металопластикови изделия

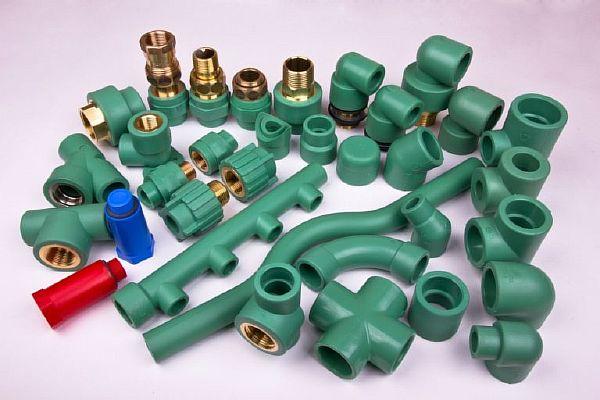

Има различни видове фитинги за металопластикови тръби. Например:
- прави устройства - те могат да бъдат оборудвани с преход към вътрешни или външни резби;
- тройници, тези видове също са оборудвани с преход към вътрешни или външни резби;
- тройници с крепежни елементи, които се наричат гнезда;
- квадрати, тези видове също имат закопчаване;
- напречни греди.
Когато разглеждаме видовете тези профилни елементи, е важно да се отбележи, че всички те имат един основен недостатък – висока ценаУвеличава се с увеличаване на обема на продукта. За водопроводни системи най-често се използват съединители с размери 16 и 20 мм.
В сравнение с други профилни елементи, цената им е най-висока. нискоВъпреки това, отоплителните тръбопроводи използват продукти с обем от 32 до 40 мм. Тези видове са значително по-скъпи от предишните.
Въпреки това, привидно високата цена на фитингите за металопластични тръби се компенсира от разходите за монтаж. В крайна сметка цената на професионалните услуги, които в този случай не са необходими, е значително по-висока от цената на самото устройство.
Как работят съединителите
Дизайнът на фитингите за металопластични тръби варира във всеки отделен случай, въпреки че някои видове фитинги за металопластични тръби имат структурни сходства.
Например, всички прес фитинги са проектирани по един и същи начин:
- Корпусът. Формата на определен тип част зависи от нея. Типът корпус определя конкретния модел на устройството: съединител, коляно или тройник.
- Втулката. Тази част от устройството се нарича основна част и е изработена от неръждаема стомана. Клещите се затягат на повърхността ѝ по време на монтажа. След като втулката е напълно затегната, тя вече не може да се върне към първоначалните си размери и това не се случва не само по време на монтажа, но и в период на продължителна употреба.
- Пръстеновидна скоба. Използва се за съединяване на гилзата с тялото.
Гледайте видеото: Евтин начин за свързване на металопластикови тръби
При монтажа на този тип съединител не са необходими уплътнители или смазочни материали. Необходимото уплътнение се постига чрез деформиране на стоманената втулка.
Включващите се съединители, известни още като плъзгащи се съединители, имат малко по-различен дизайн. В този случай дизайнът е следният:
- Тялото е изработено от полимер, здравината му може да се сравни с метални изделия.
- Гумените пръстени са уплътнения. Те могат да издържат на високи температурни натоварвания.
- Пръстенът вътре е снабден с пружина. Той е отговорен за закрепването на тръбата в желаното положение.
- Пластмасовият корпус е разположен отвън и държи цялата конструкция.
Всички описани видове свързващи части за металопластични тръби се различават лесен монтаж, което е тяхното значително предимство пред други подобни устройства.

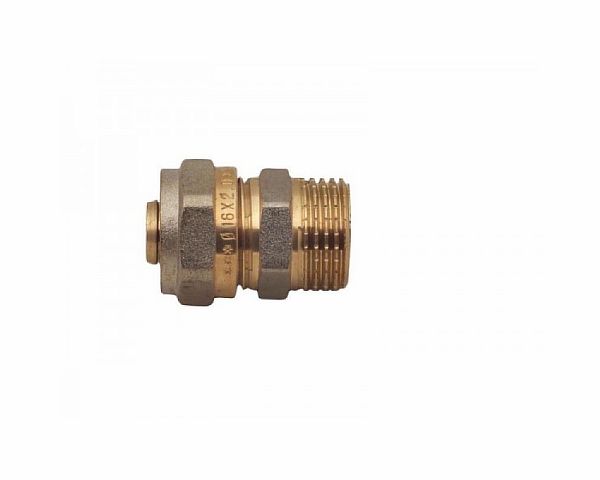

Части за цанги
Цанговите фитинги за металопластични тръби се използват много често при издърпване на тръбопроводи. Ако съединението е направено правилно и в съответствие с всички изисквания, няма нужда да се притеснявате за здравината и херметичността.
Друг важен детайл е, че монтажните работи в този случай са бързи и лесни. Всичко, от което се нуждаете за монтажа на цанговите елементи, са: инструменти за скосяване, ножици, гаечни ключове и калибратор.
Основното предимство на съединението, образувано от цангов конектор, е възможността за по-късно разглобяване, ако е необходимо. Те обаче изискват постоянна поддръжка. Това включва постоянно затягане на съединителната гайка.
Много производители произвеждат цангови фитинги и те се предлагат в огромни количества на пазара. Например, има над дузина италиански компании, произвеждащи само тази продуктова линия, и много други китайски производители.
Тениски

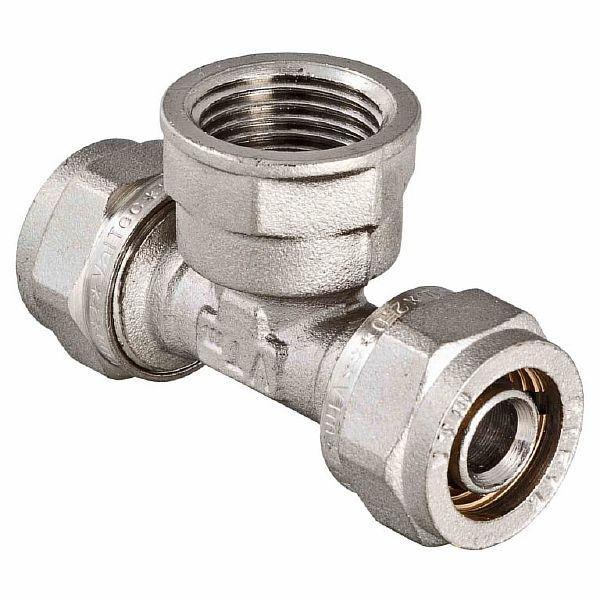

Тройникът за металопластични тръби е важен компонент за разклоняване и отклоняване на главни линии. Тези фитинги позволяват свързването на три тръбопровода.
Видео - Преглед на прес фитингите и правилното кримпване
Тройниците се предлагат в два вида: с еднакъв отвор и редуциращи. Редуциращ тройник се монтира на кръстовището на тръбопроводи с различни обеми, докато устройства с еднакъв отвор се използват на главни линии с еднакъв обем.
Една важна характеристика на тези профилни продукти е, че те спомагат за намаляване на площта на изградената магистрала до минимален размер.
Цената на тройниците зависи от материала, от който са изработени. За да се гарантира правилното функциониране на този механизъм, е най-добре да се купуват от реномирани производители. В противен случай качеството на тройника може да е лошо, което е неприемливо за този тип монтаж.
американски жени

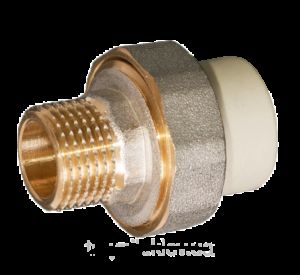

Фитингите тип „Union“ за металопластични тръби се считат за най-удобния и популярен вид фитинги. Те също така се отличават с висока надеждност.
Този тип резбова връзка се счита за екзотична и се твърди, че американци са участвали в разработването ѝ. Всъщност оттам идва и името „американска“.
По същество това е свързване с съединителна гайка, който може да се демонтира многократно. За да направите съединение с този тип фитинг, е необходимо само да затегнете гайката.
Съществуват няколко вида фитинги с съединителни гайки, включително прави, ъглови, конични и цилиндрични фитинги. Универсалността на връзките, направени с фитинги с съединителни гайки, ги прави незаменими за много монтажни проекти.
Експертите също твърдят, че използването на американски гаечен ключ е много удобно за работа с отоплителни радиатори.
Въз основа на този структурен елемент е възможно да се създаде съединение с най-високо ниво на херметичност, поради тези причини този тип връзка се използва широко във високотемпературни системи със същото ниво на налягане.
Кранове

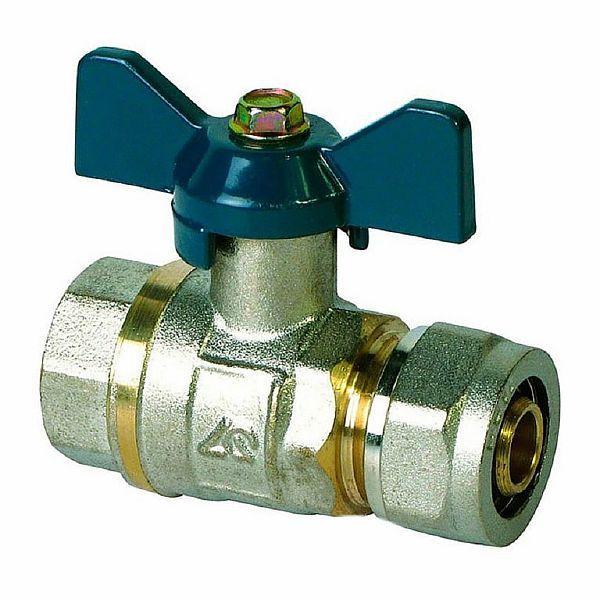

Крановете са фитинги за металопластикови тръби, които се състоят от серия спирателни и регулиращи вентили. Те се използват за различни тръбопроводи, включително такива, доставящи както студена, така и топла вода. При инсталиране на кран е важно да се имат предвид няколко правила.
Вентил или кран, препоръчан за подаване на студена вода, не трябва да се монтира на същото място като източник на топла вода. По подобен начин, механизъм, предназначен за топла вода, не се препоръчва за подаване на студена вода.
Кранчетата се предлагат в следните видове: прави, ъглови и комбинирани. Те улесняват проектирането на много сложни системи.
Цената на крановете варира в зависимост от сложността на техния дизайн.

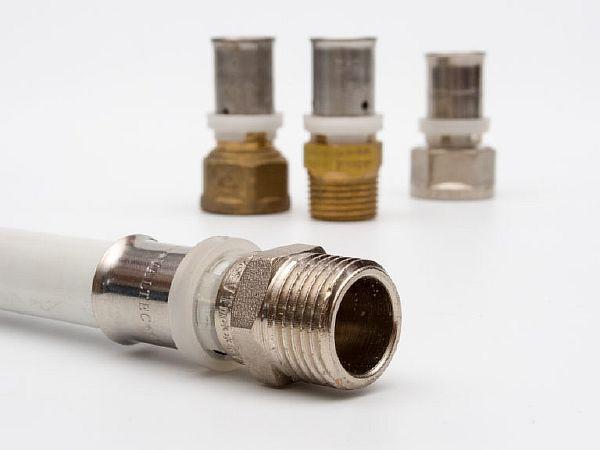

Пресови съединители
Видео - Пресово фитинг
Компресионните фитинги за металопластични тръби се наричат прес фитинги. Механизмът за този тип фитинг е описан по-горе и тези съединители се предлагат в няколко вида. Това позволява изграждането на прес фитинг за всякакви конфигурации.
За разклоняване и завиване се използват колена, тръбни съединения и тройници. За завършване на линейния тръбопровод се използват адаптери и свързващи елементи. Освен това, стандартизацията на тези фитинги позволява съединяването на металопластикови тръби с медни и други видове тръби.
Трябва да се отбележи, че кримпващите продукти за металопластични тръби създават трайна връзка, която има своите значителни предимства:
- Висока якост. Пресовият фитинг, монтиран в зоната, може да издържи на налягане до 10 атмосфери.
- Прес фитингите имат дълъг експлоатационен живот на металопластикови тръбопроводи. А високата производителност на свързването остава постоянна през целия им експлоатационен живот. Производителите твърдят, че прес фитингите, когато са монтирани правилно, могат да издържат повече от половин век.
- Фугите не изискват поддръжка. Това свойство им позволява да бъдат монтирани скрито.
- Пресовите съединения не се влияят от температурните промени.
- Инсталацията е лесна и отнема кратко време.
- Използването на фитинги, тествани под налягане, намалява разхода на тръби и фитинги, което като цяло намалява разходите за монтаж на тръбопроводи.
Някои тайни за инсталиране на затягащи съединителни устройства
Въпреки че компресионните фитинги за металопластикови тръби са лесни за монтаж, има няколко нюанса, които трябва да се запомнят. На първо място, изборът на правилните клещи за работата е от решаващо значение.
Без този качествен инструмент, надеждната работа на тръбопровода е изключена. При покупка обърнете внимание не само на производителя на затягащите инструменти, но и на факта, че инструментът е проектиран да работи само с определен обем валцувани тръби.
Съществуват обаче модели, които могат да работят с различни диаметри на затягащите механизми. Нови, подобрени модели клещи за затягащи съединители имат специални маркировки: OPS, APC и APS. Потребителите могат да намерят и ръчни и хидравлични версии на специализирано затягащо оборудване.

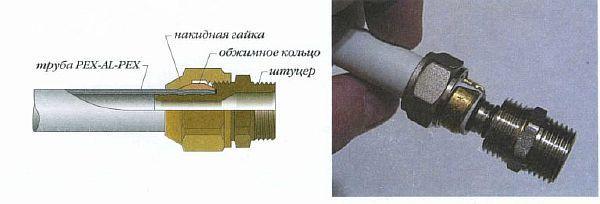

Компресионни съединители
Компресионните фитинги за свързване на металопластични тръби в мрежови тръбопроводи са много разпространени. Конструкцията на компресионния елемент е следната: компресионен пръстен, съединителна гайка и нипел.
Монтирането на компресионен фитинг не е трудно. Процедурата е следната:
- тръбната заготовка е подравнена;
- върху него внимателно се прави разрез, за който предварително се правят маркировки;
- зоната на рязане се обработва с разширител, а тръбният продукт получава заоблена, правилна форма;
- върху детайла се поставят компресионна гайка и нарязан пръстен;
- навлажненият фитинг се „поставя“ върху тръбата, така че крайната част на тръбата да опира в ръба на съединителя;
- гайката се затяга на ръка, докато спре;
- след това гайката се затяга с гаечен ключ, като се прави не повече от един или два завъртания.
Когато монтирате компресионни съединители, не използвайте гаечни ключове, оборудвани с допълнителни лостове.

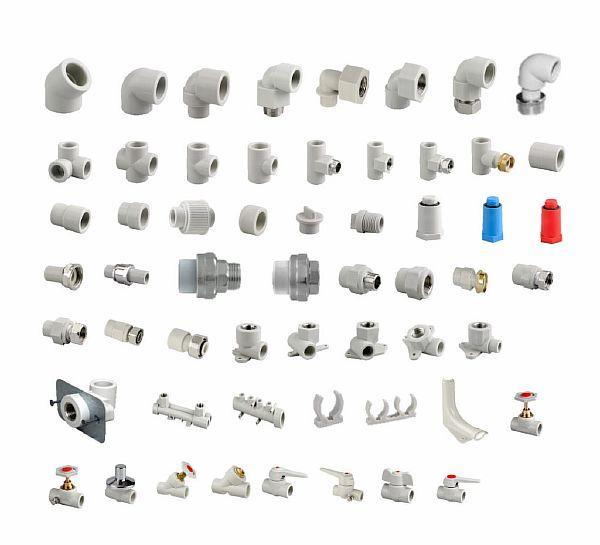

Пластмасови фитинги
Пластмасовите фитинги за металопластични тръби са модерни, леки и издръжливи варианти. Благодарение на отличните си качества, тези фитинги се използват в металопластични тръбопроводи за различни цели.
Пластмасовите изделия са екологични и сертифицирани в много страни. Тези крепежни елементи с право се считат за най-универсалните.
Монтирането на пластмасови фитинги не изисква сложни технически стъпки. Можете да го направите сами, без да е необходима професионална помощ.
Пластмасовите фитинги се произвеждат в различни видове и те трябва да бъдат избрани в зависимост от предназначението им.
Закупувайки тези устройства, можете да сте сигурни, че тръбопроводът, инсталиран с тях, ще бъде издръжлив и надежден. Достъпната им цена също е предимство. А ако са закупени от реномиран производител, ще ви бъде гарантиран широк спектър от положителни експлоатационни характеристики.
Видео - преглед на тръби и фитинги.
Изборът на правилните фитинги за металопластични тръби не е труден. Основното е правилно да се определи необходимата конфигурация. Ако всичко това е направено правилно, надеждността на основните връзки ще бъде 100%.
