Съединителят е цилиндрично устройство, използвано за свързване на задвижващи валове или тръбопроводи. Основната му цел е да предава въртящ момент, без да променя неговата величина или посока, или да свързва тръбни секции в едно цяло.
Муфи за пластмасови тръби се използват много често по време на монтажа на тръбопроводи. Този на пръв поглед прост компонент всъщност е ключов елемент от пластмасовия тръбопровод.
Пластмасата, която почти напълно е заменила металните и чугунените изделия, се е доказала като оптимален вариант за полагане на мрежи за всякакви цели.
Въпреки това, по време на монтажните работи се налага свързването на участъци от тръбопровода в единна мрежа. И тук се намесват съединителите.
Какво е съединител и защо е необходим?

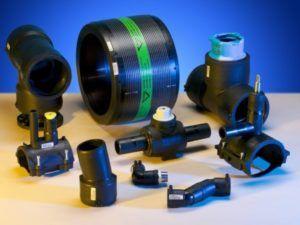

Пластмасова тръбна муфа е устройство, използвано за свързване на елементи от отоплителни или водоснабдителни системи (и други системи). Продуктовата гама от тази линия е изключително широка и всички тези елементи са класифицирани по конструктивни характеристики, метод на свързване и други характеристики.
Съвременният строителен пазар предлага широка гама от продукти, така че изборът не би трябвало да е проблем. Можете да закупите видове най-сложни конфигурации.
Съединителите значително опростяват свързването на пластмасови тръбопроводи, използвани в следните системи:
- водоснабдяване - както студено, така и топло;
- дренажна система;
- отопление;
- нефтопроводи и газопроводи;
- електрически мрежи.
Когато обсъждаме тези устройства, е важно да се отбележи, че те са универсални продукти, които могат да служат като преходи между конструкции с различни структурни характеристики. Например, при свързване на гладкостенна секция към гофрирана.
Има много области, където се използват тези свързващи елементи, основните от които са:
- Жилищно-комунални услуги.
- Земеделие.
- Строителни индустрии.
- Химическо производство.
- Нефтена и газова промишленост.
Освен това, този тип връзка често се използва при инсталиране и свързване на помпено оборудване.
Освен това, тази част е намерила широко приложение в дома. Например, в системите за капково напояване се монтира муфа за пластмасови тръби с диаметър 32 мм. В пластмасови тръби с диаметър 32 мм се монтират муфи и клапани за свързване на капкова лента.
В този тип тръби се монтират и 32 мм муфи и мини кранове за градински капкови тръби. 32 мм скоби се използват за свързване на две секции заедно.
Пластмасова тръбна муфа с диаметър 110 мм се използва за бързо свързване на секции от големи тръбопроводи. Фитингите с диаметър 110 мм са изработени от висококачествени пластмаси, които издържат на високи температури и осигуряват дълготрайна експлоатация.
Изброените предимства на 110 мм фитинги се допълват от лесен монтаж, който може да се извърши от всеки.
Основни предимства
Пластмасата е един от новите, „млади“ материали и предлага множество неоспорими предимства. Те включват:
- екологичност;
- устойчивост на агресивни химически среди;
- устойчивост на топлина;
- ниска цена;
- лекота на инсталиране;
- дълъг експлоатационен живот;
- надеждност.

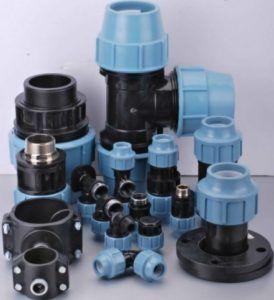

Видове съединителни връзки
Муфните, предназначени за пластмасови тръби, се предлагат в различни дизайни, технически спецификации и методи на монтаж. В допълнение към муфните, има и други видове фитинги, използвани в пластмасовите системи.
Например, за газопроводи могат да се използват топлоустойчиви или ляти фитинги, докато гофрирани видове от тези продукти се използват за канализационни тръби.
- Свързващи (ремонтни) фитинги. Тези фитинги са предназначени да осигурят плътно и надеждно свързване на компонентите на тръбопровода и да елиминират аварийни ситуации.
- Защитни. Както подсказва името, тези профилни елементи се използват за защита на полиетиленовите материали от повреди.

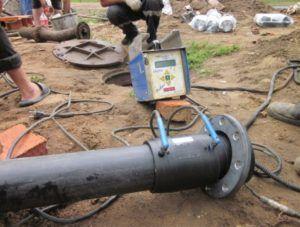

Характеристики на използването на термисторни електрофузионни съединители
За да се осигурят различни опции за съединяване на тръбни продукти, бяха предвидени следните свързващи устройства:
- Електрически, известен още като термистор.
- Компресия и кримпване.
Термисторните фитинги имат вграден нагревателен елемент, който позволява трайна връзка. Най-надеждният метод за свързване на компоненти на тръбопроводи е заваряването. Това се постига с помощта на електрофузионни муфи.
Уникална характеристика на термисторните устройства е техният монтаж. Това може да се осъществи само с помощта на специализирано заваръчно оборудване. Връзката се осъществява с помощта на медна тел.
Нагрява се от електричество и кара полиетилена да се разтопи, което след това води до образуването на много надеждна фуга.
За да използвате такъв фитинг, е необходимо следното.
- Подгответе тръбните продукти за заваряване. Пластмасовите тръби трябва да бъдат старателно почистени от всякакви замърсявания или прах. Тънкият повърхностен слой полиетилен също трябва внимателно да бъде отстранен от зоната на планираното съединение.
- Подготвеният за работа материал се позиционира на една аксиална линия. Това се отнася за основните компоненти на тръбопровода и електрическата връзка.
- Електричеството е свързано към съединителя.
- Вграденият нагревателен елемент започва да нагрява детайла до необходимата температура, като по този начин разтопява крайните повърхности, които са в контакт.
- При нагряване полиетиленовите продукти се разширяват и прилепват плътно един към друг.
- След това захранването се изключва и завършената конструкция трябва да остане неподвижна, докато се охлади напълно.
- След двадесет минути се образува запечатана и издръжлива фуга.
Съвременните електрофузионни съединители предлагат предимството, че могат да контролират независимо целия процес на заваряване и последващото охлаждане. Монтажът на такива компоненти е практичен в ограничени пространства.
Тази опция за свързване се счита за приоритетна, когато опцията за челно съединение е неудобна и непрактична. Такива места обикновено включват кладенци, труднодостъпни канали и монтажни отвори във фундамента или стената на сградата.
Друго предимство е, че е подходящ за аварийни ситуации, когато пластмасов или полипропиленов тръбопровод е повреден и когато дефектът трябва да бъде отстранен в много кратки срокове.
Единственият недостатък в този случай се нарича висока цена Тези устройства, разбираемо, не са достъпни за всеки. Цената на тези продукти е значително по-висока в сравнение с подобни продукти, но скоростта на инсталиране и надеждността на получената връзка компенсират това с пълна сила.
Защитни части на съединителя
Както беше описано по-рано, защитните фитинги за пластмасови системи са предназначени да предпазват тръбната конструкция от механични повреди. Това са еднокомпонентни устройства, в които се монтира тръбата. В резултат на това тръбният възел не влиза в контакт със стоманобетонната конструкция и неговата цялост остава непокътната.
Тези продукти се използват за монтаж в стоманобетонната стена на канализационна шахта. Те защитават входните и изходните конструкции, поемат натоварването върху пластмасовата главна тръба и поддържат високо ниво на уплътнение на фугите.
Устройството, което е монтирано в стената, се фиксира с циментов разтвор и създава отвор с необходимия размер за полагане на тръбопровода.
Основните цели на тези фитинги.
- Намаляване на външната сила на въздействие, генерирана от вибрации и промени в диаметъра, дължащи се на температурни промени, както и след „утаяване“ на стените.
- Проектиране на площадка за кацане с гладка вътрешна повърхност.
- Частично смекчаване на въздействието върху тръбопровода отвътре.
Уплътнителните пръстени изпълняват допълнителна компенсаторна функция тук.
Професионалните водопроводчици подчертават качеството на трислойните PVC фитинги с разпенена вътрешна част в тази продуктова линия. Подобни фитинги, изработени от PVC, обаче също се отличават с отлични технически характеристики.
Защитните ляти HDPE муфи са специализирани защитни устройства. Те се отличават със специален дизайн с противоплъзгаща външна част и са оборудвани със специални подсилващи ребра.
Това са прорези, които позволяват здравото закрепване на лятото устройство в стената. Вътре в такъв продукт има уплътнителен пръстен, който позволява на фитинга да приляга плътно към тръбата и предпазва частта вътре в свързващото устройство от запушване с почва.
Защитните свързващи механизми са еднокомпонентни отливки, което им позволява лесно да изпълняват възложените им функции.
Тези устройства се предлагат в диаметри от 110 до 1200 мм. Този обем е идентичен с този на PE тръбите. Наличните в търговската мрежа дължини варират от 150 до 510 мм.
Ако даден проект изисква съединителен компонент с различен диаметър, той може да бъде поръчан по поръчка. Почти всички компании могат да доставят съединители с нестандартни размери.
Използването на защитни устройства се счита за най-ефективното решение, тъй като всеки пластмасов тръбопровод е подложен на движение и деформация по време на работа.

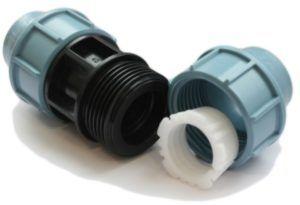

Компресионни устройства
За разлика от електрофузионните фитинги, този тип крепежни елементи не изискват специализирано оборудване за монтаж. В тази ситуация не е необходимо заваряване.
С помощта на компресионни фитинги може да се създаде разглобяема връзка., които могат да се разглобят, ако е необходимо. Такива съединения могат да се разглобяват и сглобяват отново толкова често, колкото е необходимо.
Компресионните устройства се разделят на:
- устройства, които закрепват тръбни продукти със същия диаметър;
- адаптери за свързване на тръбопроводи с различни обеми;
- продукти с външна резба;
- устройства, които имат вътрешни резби.
Фитингите от тази линия са изработени от екологично чисти материали. Този тип фитинг е лесен за монтаж. За да създадете надеждна връзка, ви е необходимо:
- Подгответе съединителното устройство, като го разглобите частично и развиете съединителната гайка с 3/4 оборота;
- подгответе тръбата, едновременно с това повърхността му се почиства от замърсители с помощта на инструмент за скосяване или добре заточен нож;
- тръбата е маркирана с размера на съединителната част, влизаща в тялото;
- За да се улесни монтажът, се препоръчва да намокрите компресионния механизъм с течен сапун или да нанесете специална смазка върху него;
- тръбата се вкарва в съединителното устройство до определената маркировка; по време на тези действия трябва да се приложи определена сила;
- след това съединителната гайка се затяга, докато спре;
- За да бъде свързващото закрепване херметично, резбите трябва да бъдат защитени с FUM лента.

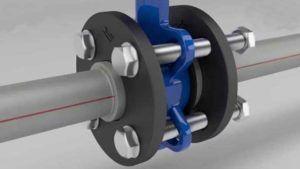

Фланцови свързващи елементи
Тези свързващи устройства са способни да осигурят силно запечатана фуга на конструкцията, а професионалните майстори твърдят, че този свързващ механизъм се характеризира с относително лесен монтаж. Фланцовите съединители са снабдени със специални паронитови уплътнения.
Съставът на такова свързващо устройство включва също метален фланец и полиетиленова тръба.
Цената на тази линия свързващи продукти е достъпна, което също може да се добави към нейните неоспорими предимства.
Процедура на работа и функции за свързване
Стъпките по инсталиране няма да причинят особени трудности, ако всичко се прави точно според правилата.
- Първо, е необходимо да се изготви план на изграждания тръбопровод. При разработването на схемата е важно да се вземе предвид всяко завъртане и свързване в металопластиковия или пластмасовия тръбопровод. Колкото по-точна е схемата на бъдещата конструкция, толкова по-лесно ще бъде да се изпълнят всички следващи стъпки.
- Следващата стъпка е закупуването на необходимите материали. Количествата им се определят въз основа на плана.
- Ако се използва компресионна муфа, тя се използва за закрепване на края на тръбата към централната мрежа. Този фитинг се състои от две полукръгли части с фланец за свързване на тръбата. След това муфата се поставя върху тръбата и се затяга плътно с болтове. След това през фланеца се пробива отвор, за да може флуидът да преминава през него.
- След това първият детайл, предварително отрязан перпендикулярно, се поставя върху фланеца. Краят на тръбата се вкарва в съединителния елемент (до съответната маркировка). Преди вкарването на тръбата, краят ѝ се покрива със специално лепило.
- Подобна процедура се извършва с частта от детайла, където е направена връзката.
- След като лепилото изсъхне, притиснете го с резбования край.
Подготовката на тръбите за свързване е еднаква във всички случаи. Единствената разлика е в методите, използвани за уплътняване на фуги на пластмасови конструкции. Например, при използване на електрофузионни фитинги не се използва лепило.
Тези устройства разполагат с нагревателна серпентина, която нагрява свързваните елементи. Това разтопява полиетилена и отделните секции са здраво заварени заедно.
