Компресионният фитинг е компресионен кримпващ компонент, използван за монтаж на HDPE тръби без използването на допълнителни инструменти. Предлагат се в различни форми, с вътрешна и външна резба. Фитингът се състои от тяло, уплътнителен пръстен, притискащ пръстен, компресионна втулка и притискаща гайка.
Днес пластмасовите тръби непрекъснато набират популярност и висококачественият им монтаж изисква специализирани свързващи устройства. Компресионни фитинги се използват за монтаж на HDPE и PE системи. и PVC тръби.
Компресионните фитинги за полиетиленови тръби гарантират пълна херметичност на съединението на свързаните секции на PE системата без използването на заваръчна машина.
Този компонент може да свързва компоненти на тръбопроводи, които включват разклонения, завои и тръби с различно напречно сечение. Той също така улеснява бързото демонтиране на определена секция от конструкцията в случай на повреда или разкъсване.
Тези конектори се доставят готови за монтаж. Не е необходима предварителна обработка, освен скосяване.
Обща информация

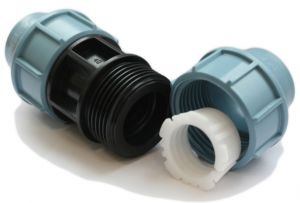

Компресионният фитинг за монтаж на полиетиленови и HDPE тръбопроводи се състои от:
- затягащ капак;
- гумен уплътнителен пръстен;
- компресионен пръстен;
- втулки за пресоване.
Компресионният пръстен и гуменото уплътнение вътре в него са основните свързващи елементи между двете тръби. Опростената им конструкция позволява бърз монтаж.
Голям брой сглобки и демонтажи не влияят на характеристиките на работата на фитинга.
Монтажът или ремонтът на тръбопровод с помощта на такива свързващи елементи е толкова прост, че няма нужда да се търси помощ от професионалисти.
Напълно възможно е да извършите цялата работа сами. Всички висококачествени пластмасови компресионни фитинги за свързване на полиетиленови и HDPE тръби трябва да имат сертификати за хигиенна безопасност, което гарантира използването им в системи за питейна вода.
Преди покупка се препоръчва да поискате от продавача да предостави сертификати за качество и съответната документация, позволяваща използването на материали в системи, които обработват хранителни течности.
Характеристики на свързващия елемент
Свързващите елементи за HDPE тръби и за монтаж на полиетиленови тръбопроводи са продукти с висока якост и дълъг експлоатационен живот.
Те имат широк диапазон от размери на напречното сечение от 1,6 до 11 см, което позволява еднакво добре да се комбинират съставните елементи на системи с различни напречни сечения.
Полимерът, използван за производството на компресионни фитинги за свързване на полиетиленови и HDPE тръби, позволява продуктите да останат напълно устойчиви на всякакви химически среди.
Те свързват части от системата за топла вода еднакво ефективно и нямат противопоказания за контакт с питейна вода и други хранителни течности.
Данните се използват свързващи елементи, използвани главно във водопроводни инсталации за нискоетажни сгради и при окабеляване водоснабдяване на улицатаФитингите се използват навсякъде, където е необходимо тяхното свързване.
При температура от около +20 градуса, те свързват HDPE тръби с напречно сечение до 63 мм и издържат на вътрешно налягане до 16 бара.
При свързване на големи диаметри е препоръчително налягането да не надвишава 10 бара.
Съхранение и употреба
Видео 1.
Няма специфични условия за съхранение на фитингите, основното е да се предпазят от UV лъчи. Когато обаче става въпрос за полипропиленови продукти, които се използват все по-често, слънчевата светлина не им причинява никаква вреда.
Температурите под нулата няма да повлияят на качеството на продуктите, но когато съхранявате в отопляемо помещение, поставете пластмасовите компресионни фитинги на поне един метър разстояние от всяко отоплително устройство.

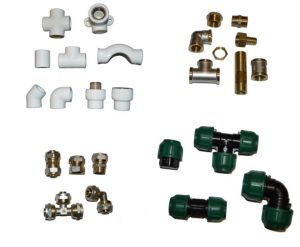

Компресионните муфи за полиетиленови тръби се произвеждат в различни размери. и форми, с резби от вътрешната или външната страна на детайла.

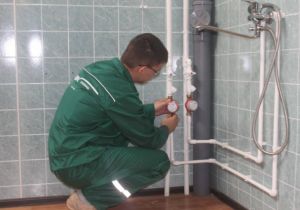

Всеки от тези елементи може да се използва както за монтаж, така и за ремонт на водоснабдителни системи, използващи издръжливи полиетиленови марки PE80 и PE100, които се използват за транспортиране както на питейна вода, така и на течности за технически цели.
Полиетиленовите компоненти често се използват при създаването на автоматична напоителна система на парцел или цветна леха.
Инструкции за монтаж
Видео 2.
Когато използвате пластмасови фитинги за PE тръби или полиетиленови системи, е важно да спазвате всички препоръки на производителя относно техния монтаж и употреба, както и инструкциите за употреба, издадени от завода.
Ако тръбите отговарят на всички разпоредби, тогава свързването им не би трябвало да причинява проблемни последици.
Фитинги с диаметър 16-50 мм се монтират без използването на каквито и да е водопроводни инструменти, докато за свързване на тръби с по-голям диаметър е добре да се използва верижен ключ.

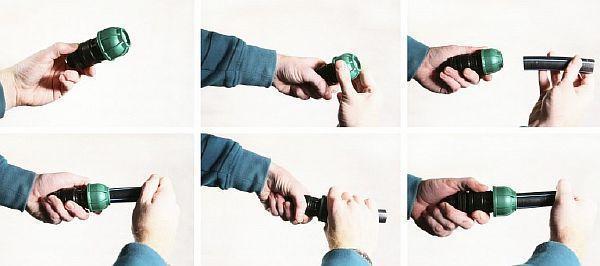

За да направите правилно връзката, се препоръчва да следвате следните инструкции:
- С помощта на произволен инструмент за рязане отрежете тръбите под прав ъгъл до необходимия размер;
- Фугите трябва да бъдат почистени от грапави частици и дървени стърготини, като същевременно са леко заоблени. Фугата трябва да бъде напълно чиста и без видими пукнатини или неравности;
- синята гайка се отстранява от фитинга и се поставя върху тръбата, а белият затягащ пръстен се монтира така, че дебелата му част да е обърната към опашката на тръбата;
- Тръбата се вкарва в свързващата конструкция до упор и същата процедура се извършва с пръстена. Синята гайка се затяга първоначално с голи ръце, а след това се затяга допълнително с помощта на специален инструмент.
Ползи от използването им
Пластмасовите компресионни фитинги гарантират херметично свързване на тръбопроводи, изработени от PE, PP и HDPE компоненти, благодарение на специална система за уплътняване.
Те не изискват постоянна проверка и затягане, така че могат да се използват при монтаж на подземни водопроводни тръби или каквото и да е, което впоследствие ще бъде вградено в бетон.
Пластмасовите компресионни фитинги от HDPE издържат на работно налягане до 16 атмосфери в системата. Те са лесни за монтаж и качеството на връзката не се влияе от допълнителна подготовка.
Технологичните характеристики позволяват бързо свързване и намалени разходи за монтаж. Връзката е устойчива на корозия, хигиенична и издръжлива, като същевременно перфектно свързва пластмасови части с различни диаметри.
Тези свързващи елементи са комплектни. Това означава, че всеки компонент на продукта може да бъде заменен с части от същата продуктова група.
Струва си да се отбележи, че пръстенът, предназначен за аксиално затягане, е изработен от издръжлив, но крехък полиамид и ако се счупи, фитингът вече не може да се използва и трябва да се изхвърли.
Видео 3.
Уплътнението е изработено от гумоподобен пластифициран полиетилен. Основното тяло на фитинга е полипропилен.
За да се осигури максимална здравина на продукт с резба, нарязана във вътрешния диаметър, някои разновидности са оборудвани с външна стоманена яка.
Те са съвместими с всяка PE тръба, изработена от полиетилен с ниска плътност (40, 80, 100) и са произведени в съответствие с всички регулаторни изисквания.
На практика много специалисти, занимаващи се с монтаж и ремонт на водопроводни системи, са се убедили в надеждността на компресионните пластмасови фитинги, които са неразделна част от всяка водопроводна система от полиетилен или HDPE.
В допълнение към факта, че компресионните фитинги за полиетиленови тръби не се влияят от резки температурни колебания или химически активни среди, те могат да работят без прекъсване в продължение на половин век.
