Пластмасови тръбни конектори: Видове и предназначение

Пластмасовите тръбни материали уверено заемат водеща позиция в тръбопроводните мрежи за различни цели. Те се използват във водоснабдяване, отопление, вентилация, дренажни системи и други.

Те предлагат широка гама от положителни характеристики и са достъпни. Свързването на тези тръби изисква специфични знания и умения, а техните специфични характеристики и характеристики диктуват разлики в методите на свързване и използваните конектори.

Изборът на вида на съединението и конекторите за пластмасови тръби зависи от много фактори, но най-важните от тях са условията и характеристиките на експлоатация. Конекторите за пластмасови тръби са свързани с тръбопроводни фитинги.Без тях е невъзможно да се инсталира какъвто и да е пластмасов тръбопровод.

Те са придобили широка популярност поради своята гъвкавост, ниска цена и лесен монтаж. Тези продукти за пластмасови системи позволяват свързването на цели секции от магистрали.

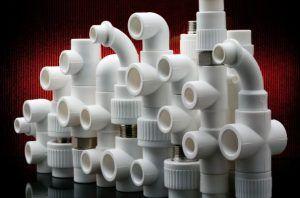

Конекторите (фитингите) за пластмасови тръби се избират въз основа на техническите характеристики на систематаи се използват за:

• Разклоняващи се изпълнения;
• Връзки на тръби с различни диаметри;
• Демонтаж и монтаж на тръбопроводи;
• Запечатани таванни конструкции.

Ако говорим за предимствата на тези части, трябва да се отбележи, че в този случай има много от тях, а именно:

• Устойчивост на промени в температурата на водата и стабилни размери на напречното сечение по време на температурни колебания.
• Високо ниво на устойчивост на удари и други видове механични влияния.
• Устойчив на огъване и износване.
• Дълъг период на употреба.
• Устойчивост на корозионни процеси.
• Ниска паропропускливост и др.

Неслучайно се наричат ​​универсални: инсталират се не само в системи за студено водоснабдяване, но и за топла вода. Тестовете показват, че тези продукти могат да издържат до половин век. Това означава, че не е нужно да се притеснявате за ремонти толкова дълго.

Видове конектори

За да монтирате тръбопровод под нестандартен ъгъл и все пак да сте сигурни в неговата херметичност, можете да използвате следните видове съединители (фитинги):

1. ъгли;
2. „Американци“;
3. кранове и вентили;
4. тапи, тройници и кръстове;
5. съединители;
6. опори и контури.

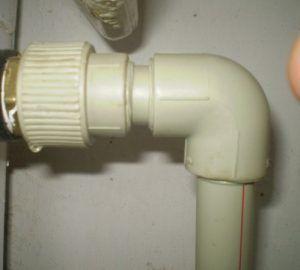

Ъглови конектори Наричани още колена, този вид фитинги са най-широко използваните. Тези части се използват за завои в тръбопровод. Създаването на ъгли е от съществено значение при инсталиране на тръбопровод с всякакъв размер.

За по-лесна употреба, колената се произвеждат с различни ъгли (30, 45 и 90 градуса). Това позволява монтаж под желания ъгъл с всякаква сложност.

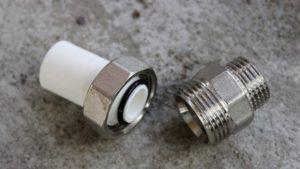

«американски жени" се използват най-често за водопроводни връзки. Необходимото ниво на херметичност в тези части се осигурява от пластмасов конус, снабден със силиконов или гумен уплътнителен пръстен.

Тези фитинги се предлагат в два вида: ъглови и прави. Първите са удобни за свързване на тръби, разположени под различни ъгли. Тези фитинги могат да бъдат също така с вътрешна и външна резба.

Често пред американските тръби се монтират клапани, за да се отреже необходимата секция, ако е необходимо. и демонтирайте водопроводната арматура за подмяна или ремонт.

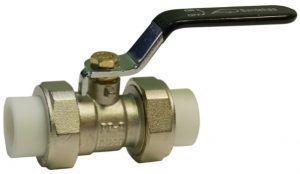

Кранчета и вентилиКогато използвате фитинг, като например вентил или кран, не забравяйте, че тези механизми за спиране и управление са предназначени както за студена, така и за топла вода. При монтажа не монтирайте фитинги за един вид водоснабдяване на главна линия, обслужваща различен вид вода.

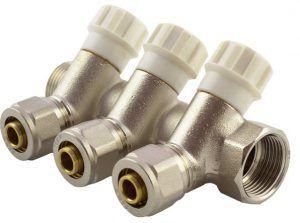

Тези продукти за валцоване на пластмасови тръби се предлагат в прави, ъглови и комбинирани варианти. Използването им позволява изграждането на сложни системи.

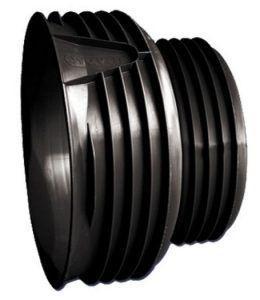

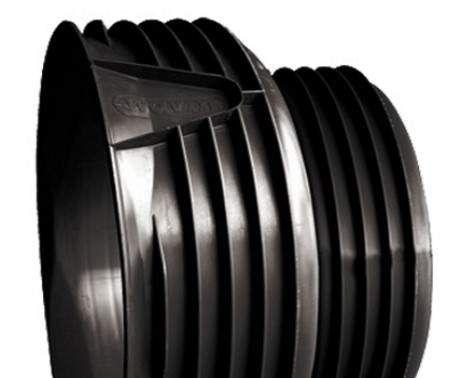

ЩепселиТова са резбовани конектори с кухина. Те са предназначени да предпазват системата от чужди компоненти. Ако съществува риск от попадане на чужди предмети в системата, няма по-добра защита от щепсел.

Ако е необходимо, капачките се свързват с други видове фитинги. Например, капачка може да се използва за превръщане на кръст в тройник или напречно съединение в съединение.

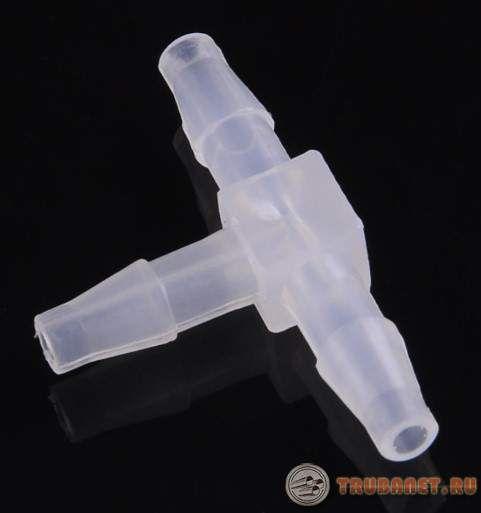

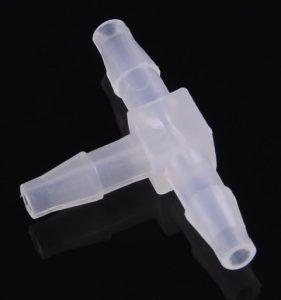

Тройки с кръстове Тези съединители се използват за образуване на разклонения и сливане на множество тръбопроводи. Тези съединители са предназначени за резбово или заварено закрепване.

Свързването на система и нейните компоненти често включва съединяване на тръби с различен обем. Поради тази причина се произвеждат кръстосани съединения за запояване и резбови връзки. Съществуват и модификации, които комбинират възможностите на адаптер между системи с различен обем.

Тройниците, подобно на кръстовете, се монтират в зони, където се случват разклонения. За улесняване на монтажа, тройниците се произвеждат под различни ъгли, а има и модели, наречени адаптери.

СъединителиТе са предназначени за свързване на отделни части от пластмасови системи. Тези елементи са незаменими при дълги тръбопроводи и в ситуации, където е невъзможно да се монтират компоненти със стандартни размери. Те идват на помощ в ситуации, когато конвенционалното заваряване не е осъществимо.

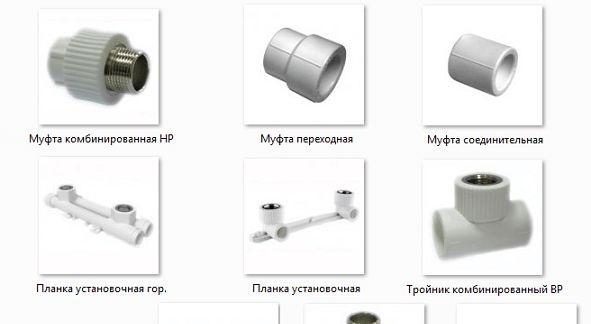

Съединителите се произвеждат в следните видове:

1. Към тръби, изработени от същия материал и с идентичен обем. Те се свързват с тръбите чрез запояване.
2. За валцувани тръбни продукти, изработени от различни материали.
3. Преходната муфа е предназначена за тръбопроводи с различни диаметри. Тези продукти могат да бъдат запоени от двата края или да имат резба от едната страна.
4. За запечатани конструкции. Тези елементи се монтират в зони на системата, подложени на високи натоварвания. Тези съединители са оборудвани със специални силиконови пръстени и се затягат със специални гайки по време на монтажа.

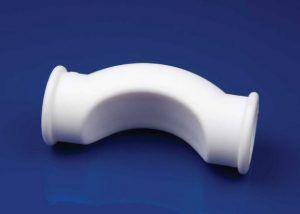

КонтуриТе включват специален тип конектор, който позволява заобикаляне на препятствия в тръбопровода, без да е необходимо използване на множество колена или други видове фитинги. Байпасът се монтира там, където пластмасовите тръбопроводи се пресичат, но не се свързват.

ПоддържаТе често се използват при монтаж на големи пластмасови тръби за топла вода. Това е така, защото тези компоненти са проектирани за здраво закрепване, което е от съществено значение, когато температурата на тръбите се повиши.

При битовите водопроводи степента на разширение не е много висока, така че инсталирането на опори не е необходимо. Въпреки това, за системи за топла вода с дистанционно отоплително оборудване, експертите препоръчват инсталирането им.

Свързване на квадратни тръби

Пластмасовите конектори за квадратни тръби са по същество фитинги, които позволяват свързването на множество системи, изработени от квадратни тръби. Тези елементи се използват и за свързване на множество секции от една, по-голяма система.

Видео

Предимството на този тип детайли е, че са проектирани за определен брой квадратни тръби – например две, четири, осем и т.н.

Тези кръстове се състоят от колена, разположени под прав ъгъл спрямо съседните си части. Крайният резултат е унифицирана структура от квадратни тръби във взаимно перпендикулярни системи.

Конекторите за квадратни тръбни системи са практично решение, когато е необходимо да се свържат тръби с различни диаметри.

Безспойкови тръбни фитинги

Безспойковите конектори за пластмасови тръби се наричат ​​универсални конструкции. Тези механизми се характеризират със своята здравина и издръжливост.

Безспойковите компоненти се използват най-често за ремонт на пластмасови тръбопроводни системи, които се характеризират с ниско вътрешно налягане. Удобството на работата с тези компоненти се състои във факта, че работата може да се извърши не само без запояване, но и без заваряване.

Видео

Елементите на механизма за безспойково затягане са проектирани както следва:

• Нарязаният затягащ пръстен е изработен от стомана и е поцинкован. Когато гайката се затегне, съединителят се издърпва към външната страна на тръбата и се затяга плътно. Едновременно с това зъбите на затягащия пръстен се „захапват“ в тръбата, заключвайки съединението.
• Вторият притискателен пръстен (уплътнение) е следващият компонент в конструкцията. Той създава необходимото ниво на налягане и предпазва уплътнителния пръстен от механично въздействие.
• Уплътнителният пръстен помага за уплътняване на съединението. Този елемент е изработен от висококачествена гума и отговаря на съответните стандарти.

Универсалните безспойкови скоби се използват в следните области:

• За да направите преход на конеца от изрязано парче пластмасова заготовка.
• За съединяване на двойка отрязани тръби.
• За сглобяване на пластмасови тръби.

Тези части са лесни за намиране и се предлагат във всеки онлайн магазин. Тази продуктова линия предлага разумни цени и гаранции за високо качество. Бързата доставка и щедрите отстъпки при покупки на едро правят тази сделка изгодна.

Видео

Пластмасовите тръбни конектори са изключително практично решение. Тези продукти съчетават високо качество и достъпна цена. Полипропиленовите конектори имат безупречна репутация за издръжливост и пълна екологична безопасност.

Широкото разнообразие от тези компоненти позволява инсталирането на пластмасови тръбопроводи да се адаптира към всякакви жилищни или промишлени сградни условия. Монтажът на конектори за пластмасови продукти не изисква изолация и е бърз и лесен.
