Свързване на метална тръба към полипропиленова тръба – видео инструкции

Металните тръби са отживелица. Те биват заменени от пластмасови алтернативи. Техните експлоатационни характеристики са равни, а понякога дори превъзхождат металните.

Правилното свързване на метална тръба към полипропиленова тръба гарантира, че системата ще работи без прекъсване и с максимална надеждност.

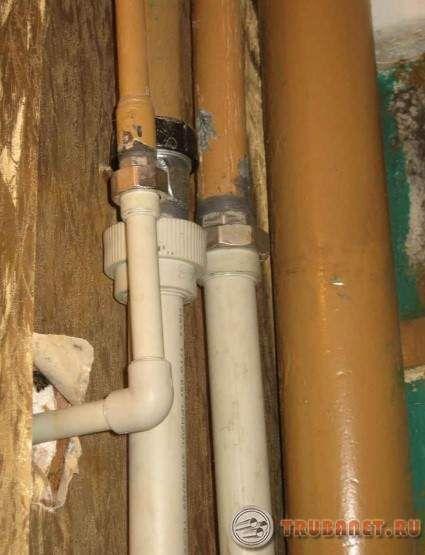

Как да свържете полипропиленови тръби с метални?

Не е чак толкова рядко да се налага за свързване на полипропиленов продукт с метален.

За да разберете как правилно да свържете полиетиленови тръби с полипропиленови или метални гледайте видео уроци, публикувано в тази статия.

Има няколко начина за правилно свързване.

• Резбовани. Това включва използването на фитинги, които приличат на съединители. Единият край се навинтва върху метала, а другият се изрязва до идеално гладка повърхност.
• Фланцов тип. Когато болтове и шпилки държат фланцовите конструкции заедно. Те ще ви помогнат да разберете как да свържете полипропиленови тръби; видеоклиповете ще направят процеса по-визуален.

Седем начина връзки на полипропиленови тръби без запояване и „Направи си сам“ заваряване – стъпка по стъпка инструкции със снимки и видео уроци.

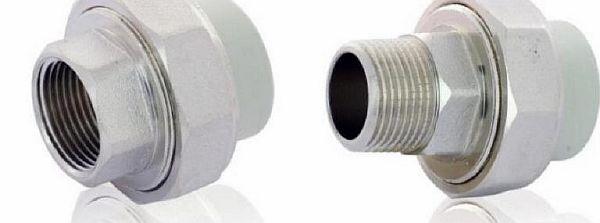

Монтираме резбови фитинги

Тези видове връзки са подходящи за свързване на тръби със среден и малък диаметър. Размерът им не трябва да надвишава 40 милиметра.

Резбите на фитингите са не само от вътрешната, но и от външната страна. Те се използват за закрепване на металните страни и краища към компонентите. Гладкият край на съединителя е разположен от противоположната страна. Той се използва за запояване на пластмасата.

Фитингите се монтират с помощта на проста технология.

• Детайлът се изрязва под прав ъгъл там, където се очаква да бъде съединението. За довършителна обработка на ръбовете се използва твърдо масло. След това се използва резец за резба, за да се довърши работата.
• След това те трябва да бъдат почистени, за да се отстранят всички метални стружки. Бъдещата фуга ще изисква запечатване, което изисква използването на FUM лента или теглич.
• Фитингът се завинтва към профила с предварително подготвен разрез. Това не изисква много сила. Детайлът може да се напука, ако се приложи твърде голям натиск с инструменти.
• Гладкият край се завинтва към пластмасовата тръба. Лесно е да се разбере как се свързва полиетиленова тръба с полипропиленова тръба.

Уплътнителният материал се поставя по протежение на резбата, така че да покрива поне 1-2 навивки.

Видео: Как да свържете тръбопровод

Преход от чугунена тръба към полипропиленова, подмяна на секция от тръба

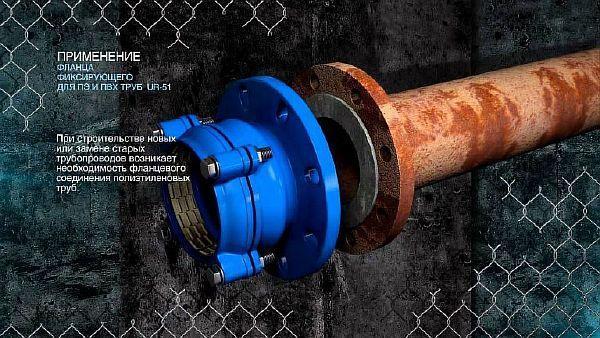

Монтиране на фланци

Тази опция е по-подходяща за тези, които работят с по-големи диаметри. Тя намалява проблемите с достъпа по време на работа, когато е необходимо почистване.

Фланците изглеждат като плоски дискове, поддържани от прави греди.

Монтажът на тръби в системата се състои от няколко етапа.

1. Всичко започва със създаването на чист разрез в краищата на детайлите. Ключът е вътрешността да се поддържа чиста от прах и стружки.
2. След това преминаваме към монтиране на фланците върху предварително подготвените разрези. Поставяме гумени дистанционни елементи между дисковете.
3. Болтовете се използват за свързване на фланци. Важно е да се затягат равномерно, без да се прилага прекомерна сила.

Препоръчително е отделно да се уверите, че краищата на гумените уплътнения не стърчат повече от 10 милиметра.

Полипропиленови тръби и техните връзки

Краищата на тръбите, изработени от този материал, се подлагат на високи температури, за да се съединят компонентите, създавайки фуга. Може да се използва и лепене или специални фитинги.

Как да запояваме конструкции?

Полипропиленовите заготовки не могат да се съединят без специална заваръчна машина, известна като „ютия“. Тя работи, когато е свързана към обикновен електрически контакт.

По-добре е самите материали да закупите с малък резерв, в случай на евентуални грешки.

Процесът се състои от няколко стъпки. Това ще ви помогне да разберете как да запечатате полипропиленова тръба.

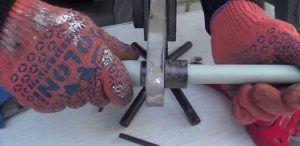

• Правят се няколко разреза там, където ще бъдат разположени съединенията. Краищата също изискват внимателно почистване. На повърхностите им се правят специални маркировки с маркер. Тези маркировки показват дълбочината, на която частите трябва да бъдат поставени вътре в нагревателното устройство. Температурата на поялника трябва да бъде най-малко 270 градуса по Целзий.
• Свържете върховете строго перпендикулярно с горещ поялник. Същото се прави и с краищата на останалите връзки.
• Изчакайте 10-15 секунди, докато топенето завърши. След това отстранете приставките и сглобете отново частите. Леко ги притиснете една към друга, но не им позволявайте да се въртят.
• Частите, които ще се съединяват, трябва да се оставят в едно положение за известно време, докато се охладят.

Видео: Да се ​​научим да запояваме

Как НЕ се запояват полипропиленови тръби!

Запояването с муфа е техника, използвана за тръби с диаметър 40 мм или по-голям. Препоръчително е обаче тази работа да се повери на специалисти, тъй като само те са запознати с всички специфики.

Най-добре е свързващите елементи да се нагряват отвътре, а тръбите отвън. Това ще улесни създаването на високоиздръжливи съединения. В противен случай вътре ще се образуват малки неравности, които ще намалят потока. Продухването на конструкцията ще елиминира подобни проблеми.

Характеристики на "студения" метод

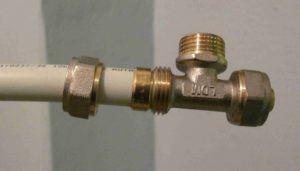

В този случай се приема, че се използват компресионни фитинги. Достатъчен е стандартен инструмент за кримпване.

Процесът на инсталиране изглежда така.

1. Както обикновено, работата започва с отрязване на краищата. След това проверете дали ръбът е перпендикулярен. Отстранете грапавини от краищата с телена вълна или финозърнеста шкурка.
2. Компресионната гайка се поставя на единия край на тръбата. Резбата трябва да е обърната към фитинга. След това се поставят компресионните пръстени. Те също са обърнати към фитинга, но с дълги скосявания.
3. Фитингът се завинтва върху предварително подготвената крайна повърхност. Детайлът се вкарва във вътрешната повърхност, докато спре.
4. След това компресионната гайка се затяга напълно. Системата се проверява за течове.

Как правилно да запоявате полипропиленови тръби сами

На какви точки трябва да обърнете внимание при заваряване?

Професионалните поялници са доста скъпи. По-добре е да си купите евтини „любителски“ варианти, ако работата ви ще бъде непостоянна. Те обикновено се предлагат с няколко популярни приставки. Възможно е да наемете инструменти, тъй като това няма да повлияе на качеството на крайните връзки.

Стабилната стойка се е превърнала в задължително условие за почти всички поялници. Дори професионалистите могат да правят връзки само ако инструментът е стабилен. Необходими са не повече от 10-15 минути, за да се загреят работните повърхности.

Съединителите се състоят само от две части: дюза, която се използва за нагряване на съединителя, и втулка, която съдържа тръба с дюза вътре.

Компонентите на дюзата на поялника се монтират, докато е още студен. Едва след това устройството трябва да се свърже към захранването. Работата трябва да започне едва когато индикаторите изгаснат.

Как да направите преход от металопластична тръба към полипропиленова тръба

Това се случва по време на втория цикъл на нагряване. Времето за нагряване обаче се определя от няколко фактора:

1. По вид на тръбата.
2. Дебелина на стената.
3. Диаметър на конструкцията.

Всички тези стойности обикновено са посочени в таблицата, която се доставя с поялниците.

Канализационни системи и техните характеристики на свързване

Когато инсталират канализационна система, много хора свързват пластмасови тръби не само с метални, но и с чугунени.

Тези съединения са структурно различни от другите. Ще са необходими специални компоненти:

• Тюлени.
• Гофриране.
• Маншет.

Изборът и закупуването на подходящи компоненти не би трябвало да е проблем. Можете обаче да използвате и материали, които имате под ръка, ако не можете да намерите подходящ вариант.

Например, от микропореста гума се изрязва уплътнение. В процепа между свързващите елементи трябва да се постави дълга, тясна лента. Тъпа, широка отвертка ще помогне за уплътняването на този материал.

Прорязването на отворите е неприемливо по няколко причини. То може да деформира пластмасовите тръби и да им попречи да създадат уплътнени съединения. Дори след приключване на работата рискът от течове остава висок.

Циментовият разтвор също няма дълъг експлоатационен живот. Различните материали имат различни коефициенти на термично разширение и тази разлика се отразява негативно на конструкцията.

Пукнатините се появяват твърде бързо в циментираните фуги и такива конструкции просто губят своята цялост.

Пластмасовите тръби понякога се свързват с медни, но това е изключително рядко. Свързването на метална тръба с полипропиленова тръба е по-често срещано.
