Спирането на водопровода в селска къща, независимо дали с каквато и да е цел, причинява големи неудобства на жителите. Отминаха дните, когато кладенците бяха монтирани по улицата на пешеходно разстояние.
Следователно, инсталирането на саморегулиращ се нагревателен кабел може да се окаже спасение в кризисна ситуация. В края на краищата, една от честите причини за повреда на водопроводните линии е замръзването поради изключително ниски температури, към които природата е била по-щедра от всякога през последните години. Запушените канали, причинени от същата причина, са не по-малко неудобство за жителите.
Необходимостта от допълнителни мерки за отопление на водоснабдителните и канализационните системи е очевидна и неизбежна и по друга причина. Те могат безопасно да се монтират под линията на замръзване и да се изолират. Но нека вземем предвид факта, че например в Московска област земята замръзва на дълбочина 1,8 метра.
Нека си представим, че копаем двуметров изкоп и да оценим действията си в случай на ремонт. Естествено, вниманието се измества към изкуственото отопление със саморегулиращи се устройства.
Нагревателен кабел за водопроводни тръби предотвратява замръзване на тръби, разположени в зони, изложени на ниски температури.
- Дизайн и видове саморегулиращи се нагревателни кабели
- Производители на отоплителни кабели
- Как да изберем саморегулиращ се нагревателен кабел, нека разгледаме техническите характеристики
- Използване на термостат
- Определяне на мощността на саморегулиращ се нагревателен кабел
- Срок на експлоатация
- Саморегулиращ се нагревателен кабел – Направи си сам монтаж в тръба
- Направи си сам монтаж върху външната повърхност на тръбопровода
- Изолация на водопроводни тръби
- Основните производители на отоплителни уреди са Devi, Deviflex, SVK20, Thermo и Ensto.

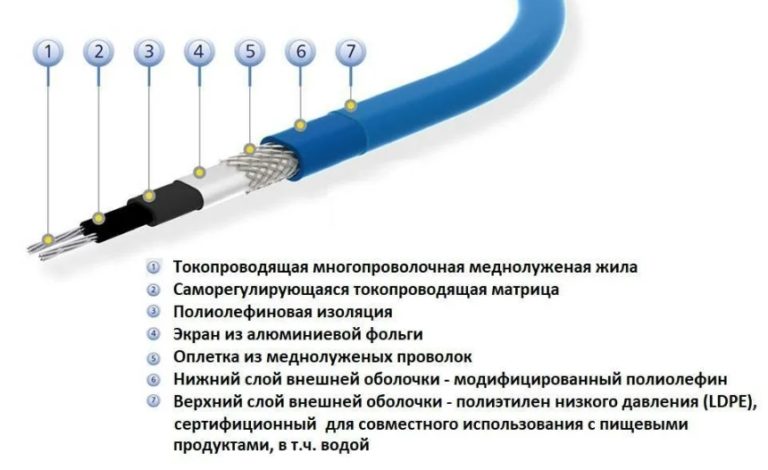

Дизайн и видове саморегулиращи се нагревателни кабели
В момента активно се използват два вида кабели за тръби: резистивни и саморегулиращи се.
Първият от тях се нагрява, когато през него преминава електрически ток. Източникът на топлина е обикновен проводник с високо съпротивление. Естествено, количеството генерирана топлина винаги ще бъде едно и също, в зависимост от собствените параметри на кабела.
В управляващата верига на нагревателя е монтиран термостат, който регулира нивото на нагряване. За тази цел може да се използва устройство, подобно на използваното в системите за подово отопление.
Състои се от силно изолиран проводник, затворен в запечатана вътрешна пластмасова обвивка. Вътре в обвивката има цветна нишка, която служи като идентификационен знак. Върху обвивката е навита оплетка от калайдисана медна тел, служеща като защитен екран. Външната обвивка е изработена от издръжлив полимер.
Особеност при използването на резистивен нагревателен кабел е необходимостта да се избягва кръстосването му при навиването му върху тръба.
В точките на контакт взаимното влияние е неизбежно, което води до локално прегряване и устройството може просто да изгори.
Резистивните кабели могат да бъдат едножилен или двужиленПоследните са малко по-скъпи, но се използват по-често, защото изискват по-прости връзки. Докато едножилният нагревател изисква захранване и в двата края, двужилният нагревател изисква само стандартен евро щепсел, свързан към контакт 220 волта.
Вторият недостатък на едножилните кабели е, че не могат да бъдат отрязани до необходимата дължина; те няма да работят в това състояние. Ако закупите по-дълъг кабел, ще трябва да използвате цялата дължина.

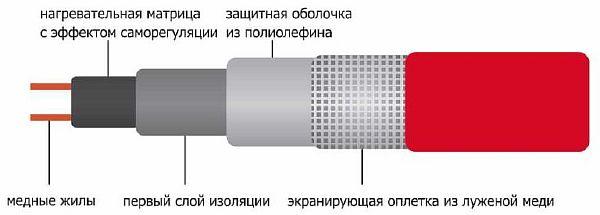

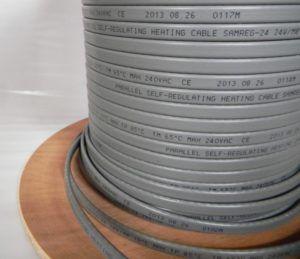

Саморегулиращият се нагревател работи на съвсем различен принцип.
Източникът на топлина е матрица, инсталирана вътре в която преминават два проводника. Самият материал на матрицата генерира топлина, когато токът преминава през проводниците.
Освен това, колкото по-висока е околната температура, толкова по-малко се нагрява източникът на топлина и обратно. По този начин той регулира собственото си нагряване, откъдето идва и името му.
Предимствата на саморегулиращия се кабел са:
- невзискателен е към пресечните точки по време на монтажа; те не водят до локално прегряване и повреда;
- Те могат да бъдат отрязани до необходимата дължина, но това трябва да се направи по специалните маркировки на външната обвивка. След отрязване е задължително монтирането на завършваща втулка.
Недостатъците включват високата цена. Въпреки това, предвид дългия експлоатационен живот – над 10 години при правилен монтаж и експлоатация – те си заслужават.
Като цяло оборудването на водоснабдителните системи с нагреватели става традиционно.
Производители на отоплителни кабели
Необходимостта от отопление на домове и инфраструктура е с голямо търсене сред жителите на северните райони, така че тази технология и материали дойдоха при нас оттам.
На световния пазар има много компании, произвеждащи термокабели. По-долу е дадено подробно описание на най-популярните, висококачествени продукти:
- Ensto (EFPO10, TASH0.05) се произвежда във Финландия. Компанията произвежда самонагряващи се кабели, които отговарят на най-новите иновационни стандарти. Тези продукти са лесни за инсталиране и се отличават с подобрен дизайн.
- Nelson – американската компания произвежда доста широка гама от модели (CLT; LT; LLT; HLT; SLT-2; QLT; HLT; NC). Тези продукти имат дълъг експлоатационен живот и постоянно осигуряват подобрена производителност.
- Lavita е южнокорейска компания. Тя произвежда три основни модела:
- HPI 13-2 CT – дълга, безпроблемна работа;
- GWS 10-2 - Енергийно ефективна производителност;
- VMS 50-2 CX (CT) е модел с повишена устойчивост на външни натоварвания.
- DEVI е датска компания. Тя предлага широка гама от модели (DEVIflex, DEVIsnow, DEVIiceguard, DEVIpipeguard, DEVIhotwatt), всички с 20-годишна гаранция, включително подмяна и повторно инсталиране на дефектни кабели. Освен това, продуктите ѝ са известни със своята висока производителност и бързина. Те се използват успешно както във външни, така и във вътрешни отоплителни системи.

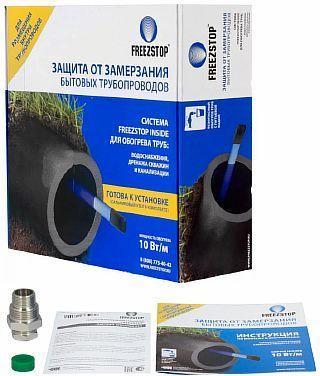

- Струва си да се обърне внимание и на FreezStop, руски производител. Всички модели (FreezStop, Freezstop Inside, Freezstop Simple, FreezStop-Lite) са висококачествени и подходящи за най-различни системи.
Трябва да се отбележи и шведският нагревател. СВК 20 С мощност от 1645 W, той е предназначен както за подово отопление, така и за отопление на водопроводни тръби..
Както виждате, гамата от саморегулиращи се нагревателни кабели за тръби е огромна и от вас зависи да решите кой модел да изберете. Ключът е да се уверите, че продуктът отговаря на изискванията за производителност на вашата система.
Как да изберем саморегулиращ се нагревателен кабел, нека разгледаме техническите характеристики
Когато избирате нагревател, първо определете неговия тип. Резистивните нагреватели са склонни към прегаряне и се произвеждат в предварително нарязани дължини, които не могат да бъдат скъсявани или удължавани. Мощността им остава постоянна, независимо от текущото търсене на топлина. Те обикновено се използват за отопление на тръби с малък диаметър, резервоари за вода или дренажни тръби.
Саморегулиращите се проводници са по-разпространени. Те се справят с пренапреженията в напрежението, без да изгарят, и предлагат икономия на енергия. Няма ограничения за дължината при използването им. Естествено, този вариант е по-приемлив, въпреки по-високата си цена.
Когато избирате кабел, е важно да обърнете внимание на дизайна на продукта. В опит да намалят разходите, производителите понякога пропускат екраниращата оплетка. Това е известно като бюджетен вариант. Целта на този дизайнерски елемент е... укрепване на продукта и заземяващото устройство, което е важно.
Външната обвивка на саморегулиращия се кабел също трябва да се вземе предвид. За битова употреба полиолефиновата обвивка е напълно достатъчна (за улуци или покриви). При инсталиране на нагревателни кабели в гравитационни канализационни системи е по-добре да се използват устройства с флуоропластична обвивка, която е устойчива на агресивни среди.
Не всички продукти са подходящи както за вътрешна, така и за външна употреба. Моля, проверете с търговски консултант или сертификата за качество за конкретното предназначение.

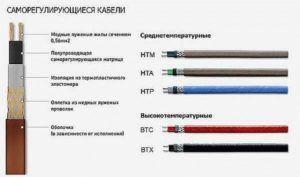

При избора на саморегулиращ се кабел трябва да се вземе предвид и температурният клас. Ниска температура Те се нагряват до 65 градуса по Целзий, консумирайки до 15 W/метър. Използват се за предпазване на водопроводни тръби с малък диаметър от замръзване.
Средна температура – загряват до 120 градуса, използвайки мощност от 10-33 W/м. Могат да се използват за затопляне на тръби и водосточни тръби със среден диаметър.
Продуктите с висока температура се нагряват до температура от 190 градуса и се използват за тръби с голям диаметър.
Изборът се определя и от размера на отопляемите тръби. Като ориентир могат да се препоръчат следните параметри:
- за тръби 25 – 40 мм – 16 W/м;
- 40 – 60 мм – 24 Вт/м²;
- 60 – 80 мм – 30 W/м²;
- Повече от 80 мм – 40 W/м².

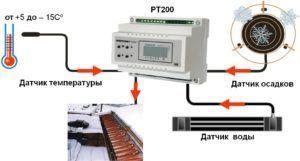

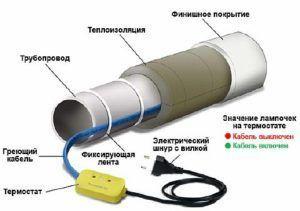

Използване на термостат
Стандартните прагове на реакция за саморегулиращи се кабели варират от 3 до 13 градуса. Това означава, че отоплението се включва при по-ниска настройка и се изключва при по-висока.
Температурата на водата в кладенците никога не пада под нулата, обикновено 4-5 градуса по Целзий. Това означава, че нагревателят ще работи постоянно, консумирайки значително количество електроенергия. Той може да бъде изключен през лятото, но по време на преходния период от есента към пролетта е лесно да се загуби контрол и да замръзне водопроводът поради внезапен спад на температурата. Кладенците са по-лесни за управление; през горещите летни месеци водата ще се затопли до максималната си работна температура.
Няма нужда да се затопля вода за тоалетната, а за бойлера или душа водата се загрява в бойлера.
Следователно, използването на термостат предлага много предимства, включително удължаване на живота на кабела, който има ограничен срок на годност. Най-добре е да настроите температурата му на изключване на 5-6 градуса.
Когато инсталирате това устройство, обърнете внимание на местоположението на сензора. Той трябва да отразява температурата на водата в тръбата. За да се осигури точна настройка, самият нагревател не трябва да влияе на устройството.
Определяне на мощността на саморегулиращ се нагревателен кабел
Използването на нагревателни кабели за отопление на водопроводи е свързано със следните обстоятелства:
- При инсталиране на външна система. Този метод рядко се използва днес и изисква внимателна топлоизолация, дори когато се използват нагреватели.
- Отоплението е необходимо в участъка, където тръбопроводът влиза в къщата.
- Ако тръбопроводите са разположени в неотопляемо и неизолирано таванско помещение или мазе.
Вътрешните саморегулиращи се кабели се инсталират, когато по време на инсталирането на мрежата не е използван външен нагревател. Размерът на тръбите обаче е ограничен; този тип изолация се използва до 32 мм. Това се дължи на ограничената мощност на тези устройства — 9-13 W/м. Нагряването на тръбата се случва само в секцията, където се намира проводникът.
Външните нагревателни кабели се предлагат във версии с по-висока мощност – 17, 23 и 30 W/m, в резистивни или саморегулиращи се версии.
Трябва да се внимава при инсталиране на отопление върху пластмасови водопроводни тръби. Ограниченията тук са свойствата на самия материал на тръбата.
Максимално допустимата температура за повечето пластмаси е 95 градуса, което съответства на максимална мощност на нагревателния кабел от 17 W/m.
Това трябва да се вземе предвид при планирането на водоснабдителните работи. Трябва да се отбележи, че пластмасовите тръби не се размразяват при замръзване и през зимата не са необходими аварийни мерки.
Топлинната мощност и консумацията на енергия са пряко зависими от мощността на кабела. Колкото по-висока е мощността, толкова по-интензивно е нагряването и толкова повече енергия се консумира. Мощността на кабелите варира в широк диапазон, с минимум 5 W/m и среден максимум 150 W/m. Следователно, за специалист с ограничени познания за нагревателните кабели може да е трудно да избере продукт с необходимата мощност..
За да се улесни процесът на изчисляване на мощността, има специални таблици, които отчитат всички експлоатационни характеристики, които могат да повлияят на ефективността:
- област на приложение;
- ниво на околната температура;
- материал на отоплителния обект, неговият размер, диаметър;
- характеристики на разположението;
- дължина на кабела.
| Предназначение на нагревателния проводник | Условия за монтаж | Материал на производство | Мощност | |
| За отопление на водоснабдителната система | В почвените слоеве | Вътре в тръбата | пластмаса | 5 - 10 |
| метал | 10 - 15 | |||
| Извън тръбата | пластмаса | 10 - 20 | ||
| метал | 15 - 25 | |||
| По въздух | Вътре в тръбата | пластмаса | 20 - 25 | |
| метал | 25 - 30 | |||
| Отвън | пластмаса | 25 - 30 | ||
| метал | 30 - 25 | |||
| За покривни и дренажни конструкции | Отопление на покрива | Покрив с изолация | — | 30 - 40 |
| Студен покрив | — | 40 - 50 | ||
| Отопление на отделна част от покрива по периметъра | — | 300 - 400 | ||
| Улуци и водосточни тръби | — | 30 - 60 | ||
| За саморегулиращо се отопление | Подът е дървен на греди | — | 8 - 10 | |
| Подът е с бетонна замазка | — | 18 - 20 | ||
Използването на кабелна отоплителна система заедно с програмируем термостат значително ще намали консумацията на енергия, като по този начин ще спести семейния бюджет.
При закупуване на саморегулиращ се кабел, трябва да се обърне специално внимание на неговата мощност, защото:
- Прекомерната мощност ще доведе до прегряване на кабела, което от своя страна ще причини повреда и преждевременна повреда на отоплителната система;
- Използването на кабел с по-ниска стойност ще допринесе за замръзване на конструкцията, тъй като системата няма да осигури необходимото отопление.
Правилно изчислената мощност означава ефективност, икономическа ефективност, безопасност и дълготрайност на вашата отоплителна система.
Срок на експлоатация
Стандартният експлоатационен живот, заявен от производителите за саморегулиращи се нагревателни кабели, варира от 10 до 40 години. Тези кабели се произвеждат с помощта на полупроводникови матрици, поради което потребителите са предпазливи към такава продължителна експлоатация.
Струва си да се отбележи, че това не е неоснователно, тъй като матрицата може да се износи с до 15% за една година експлоатация. Експертите препоръчват няколко решения за справяне с този проблем:
- Ако инсталацията е подземна, тогава трябва да се направи 100% резерв, тоест да се положи гумена нишка на нагревателния кабел;

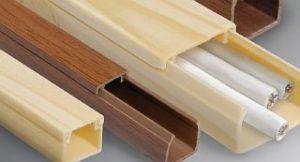

- използвайте кабелен канал и поставете нагревателния проводник в него; в случай на неизправност няма да е необходимо да отваряте цялата тръба, а само секцията, където се намира разклонителната кутия;
инсталирайте кабела вътре в тръбата - подходящ е индустриален сертифициран продукт за водоснабдяване с храни;- Полагането на тръбопровода по земята, с увеличаване на дебелината на топлоизолацията, ще намали топлинните загуби.
Освен това има няколко правила, които трябва да се спазват, за да се удължи животът на саморегулиращия се кабел:
- Когато купувате нагревателен кабел, най-добре е да се съсредоточите върху реномирани производители. Естествено, тези продукти са много по-скъпи, но ремонтът или възстановяването на цялата конструкция ще бъдат много по-скъпи.
- Видът и мощността на избрания кабел трябва да съответстват на натоварването, което ще бъде поставено върху него по време на работа.
- Трябва да се инсталира система за контрол на температурата и защитна автоматизация.
- Необходимо е да се тества системата за самозагряване преди нейното инсталиране.
- Стриктно спазвайте условията на технологичния процес по време на монтажа и инструкциите за експлоатация.
Ключовото условие, при което е гарантирано, че даден продукт ще бъде заменен, е спазването на температурния режим по време на употреба.
Производителите извършват проверка, за да оценят останалия проводник във външната обвивка на стабилизатора. Тази проверка ни позволява да определим работната температура на нагревателния кабел.

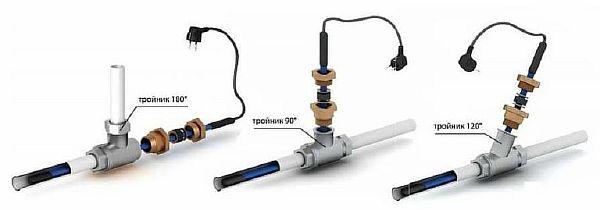

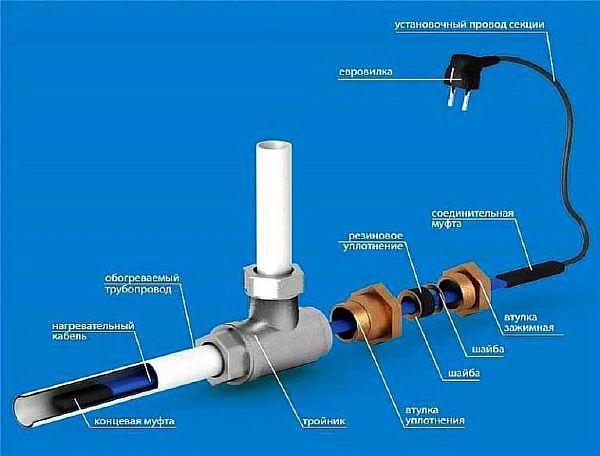

Саморегулиращ се нагревателен кабел – Направи си сам монтаж в тръба
- Външната обвивка на саморегулиращия се кабел не трябва да отделя вредни вещества. Тези нагреватели се използват за малки тръби, пренасящи питейна вода.
- Поради използването на електрическа енергия във водна среда, степента на електрическа защита не трябва да бъде по-ниска от IP.
- Крайната капачка трябва да е херметична, така че преди да инсталирате саморегулиращия се кабел, трябва внимателно да проучите техническата документация и да следвате изцяло предоставените препоръки.
За да се гарантира, че кабелът е вкаран в тръбата, в края му трябва да се монтира тройник с необходимия ъгъл на огъване и след това да се процедира по следния начин:
- Спрете подаването на вода към водоснабдителната система.
- Измерете необходимата дължина на кабела, като предварително сте направили необходимите измервания на тръбопровода.
- Отрежете парче от нагревателя на най-близката маркировка върху обвивката на кабела.
- Монтирайте крайната втулка.
- Поставете нагревателя вътре в тръбата.
- Поставете уплътнителната втулка, гумената шайба, коничната метална затягаща шайба и затягащата втулка върху нея.
- Сглобете уплътнението в посочения ред и внимателно затегнете връзката.
- Свържете свързващата муфа с инсталационния проводник и евро щепсела към задния край на нагревателния кабел.
Ако е необходимо рязане, нагревателите могат да бъдат монтирани на няколко места във водопроводната мрежа.

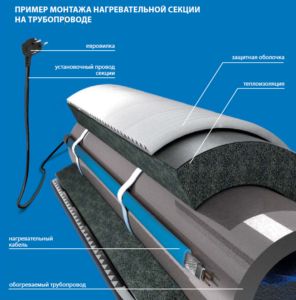

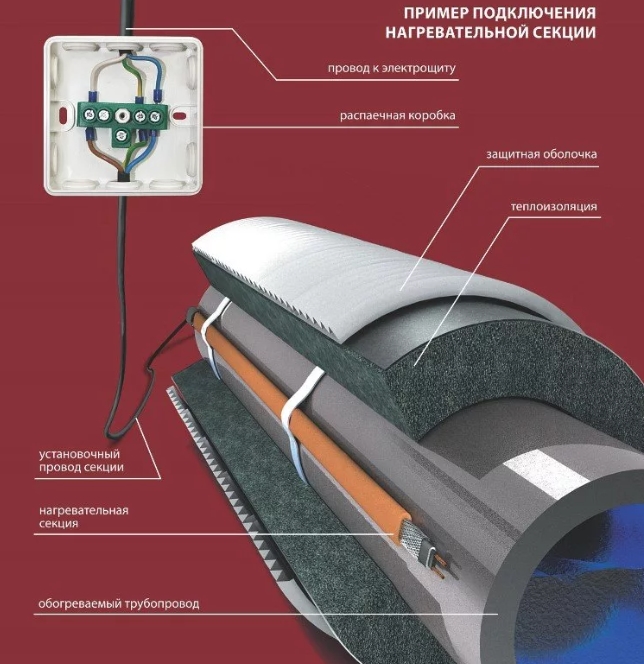

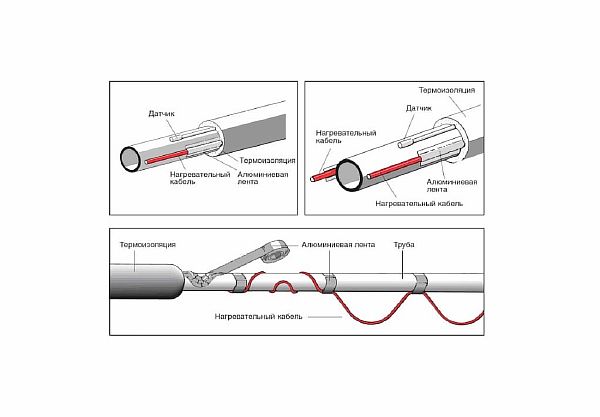

Направи си сам монтаж върху външната повърхност на тръбопровода
При инсталиране на такова устройство върху външна повърхност, плътното прилягане е от решаващо значение. Следователно, преди да се монтира охлаждащата течност, повърхността на тръбата (особено металната) трябва да бъде старателно почистена от всякакви замърсявания или корозия. Това може да се постигне ефективно с помощта на телена четка, прикрепена към електрическа бормашина.
Ако са монтирани няколко нагревателни елемента, те трябва да бъдат поставени в долната част на тръбата, където се намира най-студената вода.
Нагревателят може да се монтира спираловидно, като се закрепи с метализирана лента. Това увеличава контактната повърхност между кабела и тръбата, което води до по-интензивно нагряване.
При нагряване на пластмасови тръби се препоръчва да се увие слой метализирана лепяща лента под охлаждащата течност. Добрата ѝ топлопроводимост позволява разпределянето на топлината по-равномерно в тръбата, елиминирайки локализираното нагряване в точките на контакт. Това елиминира локализираното прегряване, което може да причини повреда във водопроводната инсталация.

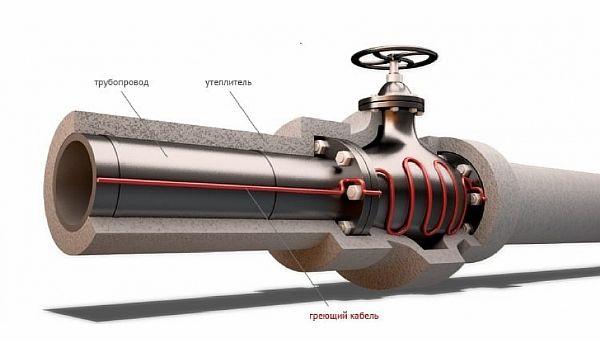

По време на зимна експлоатация на водоснабдителната система, фитингите са подложени на повишено охлаждане. Следователно, при полагане на нагревателя по тези елементи, той трябва да бъде разположен серпентинно, като същевременно се спазва допустимият радиус на огъване, за да се предотвратят прегъвания.
Изолация на водопроводни тръби
Затоплянето на водопровод не означава повишаване на температурата на цялото пространство около него. За да се използва топлината ефективно, тя трябва да бъде изолирана с помощта на наличните методи.
Влакнести материали като стъклена вата, минерална вата и различни рулонни изолационни материали не трябва да се използват за изолиране на водопроводни тръби. Те са силно хигроскопични и абсорбират влага, губейки обем и топлоизолационни свойства.
Изборът на изолация зависи от метода на монтаж на тръбопровода. Ако е монтиран в бетонен канал, който го предпазва от механично натоварване, може да се използва дори пореста гума. Тръбопроводът обаче трябва да бъде допълнително подсилен под засипката. Това се постига чрез използване на обвивки с по-голям диаметър и пластмасови тръби.
Най-добрият изолационен материал са разглобяемите фитинги от полистиролова пяна, които се поставят върху тръбата и се закрепват със строителна лента. Допълнителните разходи се компенсират от издръжливостта на системата.
Основните производители на отоплителни уреди са Devi, Deviflex, SVK20, Thermo и Ensto.
Необходимостта от повишено внимание към отоплението на домовете и инфраструктурата е типична за жителите на северните страни, така че самите технологии и материали идват оттам.
По-специално, един от популярните нагреватели SVK 20 е произведен в ШвецияСекцията е дълга 8 метра и има мощност от 1645 вата. Основното ѝ приложение е подово отопление и бойлери. Включен е термостат.
Нагреватели Deviflex Dtip Широко използван във външни и вътрешни отоплителни системи за домове за различни цели, включително топли полета и тръби за отопление на вода. Това е двужилен продукт, надеждно изолиран с издръжлива външна обвивка. Не се препоръчва за отопление на покриви. Произведено от ДЕВИ.
Нагреватели Ensto се произвежда в Русия от компанията ENSTO-Rus.Основният продукт е саморегулиращ се нагревател, който се използва както за подово отопление, така и за отопление на тръбопроводи.
