Събирането, пречистването и обезвреждането на отпадъчни води от имот е една от най-важните задачи за осигуряване на комфортен живот в частна селска къща. Тази статия ще опише стъпка по стъпка процеса на самостоятелно изграждане на канализационна система от бетонни пръстени.
Един от най-популярните материали за решаване на този проблем са бетонните пръстени.
Устройствата, изработени от такива елементи за частни домове, са най-издръжливи, практически не изискват поддръжка по време на работа, достъпни са за всеки бюджет и са лесни за инсталиране.
- Външна система за отвеждане на отпадъчни води
- Как да изчислим обема на контейнер
- Пример за изчисляване на обема на потреблението
- Диаграми на канализационните системи
- Видове контейнери и техните конструктивни характеристики
- Еднокамерни устройства за съхранение
- Двукамерен
- Трикамерни устройства
- Подготовка на изкопната яма
- Монтиране на бетонни пръстени за канализационни тръби самостоятелно
- Вентилация за канализация
- Цени за бетонни пръстени
Външна система за отвеждане на отпадъчни води
Канализационните пръстени са основният компонент на външната част на канализационната система, служещи като контейнери за различни цели в системата за пречистване на отпадъчни води. Те се предлагат като проходни, бездънни или с дъно. Освен това, капаците, под формата на бетонни плочи с отвор за поддръжка, са задължителен елемент. Пръстени с перфорирани стени, в които се помещава долен филтър, се използват и за филтърни кладенци.

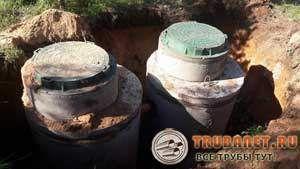

Готовият резервоар е снабден с два капака – вътрешен дървен капак и външен пластмасов или чугунен капак. Бетонната канализационна система се заравя в земята на дълбочина, която позволява само горният капак да стърчи.
Предимствата на използването на такива продукти включват следните свойства:
- здравина, позволяваща ви да избегнете риска от повреди при замръзване на почвата през зимата;
- издръжливост – висококачествените продукти със стандартно качество могат да служат в канализационната система до 50 години;
- лекота на монтаж – самостоятелно изработената стоманобетонна канализация е доста достъпна за повечето изпълнители;
- икономии на разходи при закупуване на пръстени в сравнение с готови пластмасови контейнери.
Основният недостатък на бетонните канализационни системи е големият обем на необходимите изкопни работи, но същото това свойство е еднакво присъщо на всякакви външни системи за отводняване и пречистване на отпадъчни води.
Как да изчислим обема на контейнер
За по-голяма точност За изчисления предлагаме да използвате онлайн калкулатора.
В стремежа си да създадат най-комфортните условия за живот в селска къща, собствениците инсталират всички удобства, типични за градската среда, включително канализация. В повечето случаи малките крайградски общности нямат централизирани канализационни системи.
Следователно, всеки собственик инсталира локална пречиствателна станция за отпадъчни води (ЛОС), предназначена не само за отвеждане на отпадъчните води, но и за пречистването им до достъпна степен, осигурявайки безопасния живот не само на семейството си, но и на съседите си.
Гледайте видеото
Това е доста скъпо начинание и колкото по-голям е обемът на отпадъчните води, които трябва да се пречистят, толкова по-големи са строителните разходи. Поради тази причина изчисляването на необходимия капацитет при инсталиране на самостоятелна канализационна система с помощта на бетонни пръстени е належащ въпрос.
Най-популярните дизайнерски решения за локални канализационни системи са бетонни пръстени или еднокомпонентни пластмасови резервоари. Те се монтират последователно и се състоят от 2-4 секции, всяка от които служи за различна цел. Свързват се чрез тръби.
Функционално те действат по следния начин:
- Първият резервоар се нарича акумулатор и е предназначен да отделя твърдите частици и по-тежките компоненти от отпадъчните води. Те се утаяват на дъното на съда и се отстраняват, когато се натрупат.
- Вторият резервоар е предназначен за биологично пречистване на отпадъчни води. Това се извършва с помощта на специални бактериални култури, които се добавят в съда при необходимост. На дъното се образува утайка, наречена активна утайка, където бактериалната популация се попълва. Тази утайка се изпомпва при необходимост, като определена част се запазва за по-нататъшна употреба.
- В третата секция отпадъчните води се аерират чрез преминаване на атомизиран въздух през тях с помощта на компресор с ниска мощност. Това е мястото, където отпадъчните води се предварително окисляват. Въздухът действа и като катализатор за биологичната активност на бактериалния компонент.
- Допълнителното пречистване се извършва във филтърен кладенец. Той е изграден с помощта на бетонни пръстени с перфорирани стени – един отдолу и един отгоре, плътен пръстен, покрит с бетонен капак с отвор за достъп.
Правилно проектираната система за пречистване осигурява степен на пречистване на отпадъчните води до 98%. Тази вода може безопасно да се използва за градинарство, миене на автомобили и други битови цели. Активната утайка е много ефективен тор.
Основната база за изчисляване на обема на септичната яма е средната консумация на човек, която е 200 литра вода на ден.
Гледайте видеото
При изчисляване тази норма трябва да се умножи по броя на жителите.
Таблица с капацитета на резервоара в селска къща
| Брой жители | 2 - 3 | 3 - 4 | 5- 7 | 8-9 |
| Полезни обеми | 1.8 | 2.4 | 4 | 5.4 |
Предоставената таблица е приложима за двукамерни и трикамерни септични ями.
Трябва да се отбележи, че за първите участъци от канализационната система се използват бетонни пръстени с дъно, за да се предотврати навлизането на непречистени отпадъчни води в земята.
Данните в таблицата са приблизителни. Действителната консумация на вода, а следователно и обемът, зависи от състава на домакинското оборудване. Наличието на сауна, джакузи, пералня или съдомиялна машина в дома значително увеличава консумацията на вода.
Пример за изчисляване на обема на потреблението
Да предположим, че в къщата живеят постоянно четирима души. Тогава приблизителното изчисление на потреблението ще изглежда така:
- Определяме общата консумация на течности на ден – 4 x 0,2 = 0,8 кубически метра.
- Като се вземе предвид стандартът за минимално време на престой на отпадъчните води в утаителя от поне 3 дни, получаваме размера на неговия капацитет - 0,8 x 3 = 2,4 кубически метра.
- Ако приемем използването на стандартни пръстени "15-9", чийто вътрешен диаметър е 1,0 метра, а височината е 0,7, получаваме обема на съдържанието на една секция от 1,64 м3. По този начин, пълният двукамерен резервоар ще бъде 3,28 кубически метра.
Струва си да се отбележи, че действителният обем е малко по-малък, тъй като височината трябва да се измерва не по размера на пръстена, а по разстоянието между дъното и ръба на преливния отвор. Това обаче ще се определи едва при проектирането на външната канализационна система, а след това изчислението трябва да се провери спрямо действителните размери.
Гледайте видеото
[sociallocker]
Получените данни показват, че има известен резервен капацитет за външната канализационна система, но това ще ви бъде от полза, ако се наложи да приемате гости.
Диаграми на канализационните системи
Основният принцип на производството на резервоар за отпадъчни води от този материал е спазването на изискванията наклон по разположението на отделните секцииНаклонът се създава чрез свързване на междинни елементи – тръби; стойността му трябва да бъде в рамките на 1-3 милиметра на метър от дължината на системата.
При по-плитък наклон, твърдите частици в канала могат да се задържат. Същият ефект се наблюдава и при по-стръмен наклон – водата се оттича по-бързо, отколкото твърдите частици могат да се движат. Това създава запушване в тръбата, което трябва да се отстрани с помощта на специализирани почистващи препарати.
Ключов конструктивен елемент е съединението между преливните тръби и бетонното пръстеновидно тяло. Това съединение трябва да бъде внимателно запечатано с циментова замазка, за да се предотвратят течове. В противен случай канализационната система няма да функционира правилно.

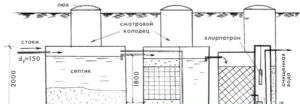

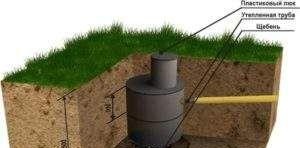

Диаграмата на устройството за пречистване на отпадъчни води показва всички основни конструктивни елементи, чието предназначение ще бъде описано по-долу.
Видове контейнери и техните конструктивни характеристики
Въпреки че се спазва типичният дизайн на устройството, дизайнерските решения могат да варират.
Преди всичко е важно да се разбере, че утаителният басейн представлява значителна екологична опасност и неконтролираното изграждане на такива съоръжения е забранено. Преди започване на работа трябва да се разработи проект, одобрен от Санитарно-епидемиологичната служба, и едва след това може да започне строителството. Разрешителни могат да бъдат получени само ако строителството отговаря на всички изисквания на Санитарно-епидемиологичните правила и норми (СНиП).
Общите правила за пречиствателните съоръжения за отпадъчни води са следните:

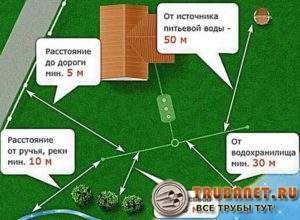

- Основният документ, регулиращ разполагането на резервоари за отпадъчни води в крайградските райони, е SNiP 2.0403-85. Той подробно описва изискванията за разполагане на канализационни съоръжения във връзка с различни сгради.
- Ако на територията има водоснабдителни съоръжения, правилата за тяхното относително разположение са предвидени в SNiP 2.0401-85.
- Много разстояния са регулирани от изискванията на SanPiN 2.1.5580-00.
- Санитарен регламент 2.2.1/2.1.1-12-03 установява правилата за водоохранителните зони на водоснабдителните съоръжения.
Важно е да се отбележи, че много регулаторни документи съдържат припокриващи се изисквания. Например, едни определят минималното разстояние от септична яма до жилищна сграда на 10 метра, докато други го определят на 5 метра. За да се избегнат усложнения при одобряването на проект за канализационна система, най-добре е да се придържате към по-високия стандарт.
Гледайте видеото
Проектирането на локално пречиствателно съоръжение за отпадъчни води зависи от много фактори, вариращи от неговия размер и ландшафт до качеството на почвата. Поради това се разграничават няколко вида утаителни резервоари.

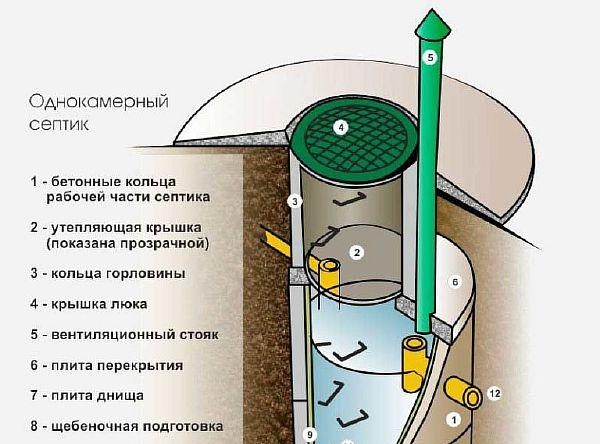

Еднокамерни устройства за съхранение
Струва си да се отбележи, че тези съоръжения в момента са забранени, въпреки че значителен брой от тях все още работят. Помислете за стандартите за потребление на вода: 200 литра на човек. Дори с двама жители това се равнява на 0,4 кубически метра на ден; дори резервоар за съхранение от пет кубически метра се запълва за поне две седмици.
5 кубически метра е обемът на стандартен резервоар. Това означава, че изпомпването трябва да се извършва на всеки две седмици, което струва до 12 000 рубли всеки път (за Московска област). Реалистично ли е това? Не! Така че по-голямата част от отпадъците се озовават на пътя, в градината - или където и да е другаде. Само човешките отпадъци попадат в резервоара. И след това пием вода от кладенеца.
Септична яма, изработена от бетонни пръстени, леко увеличава периода между изпомпванията, но би било прекалено да се нарече такава структура пречиствателно съоръжение.
Двукамерен

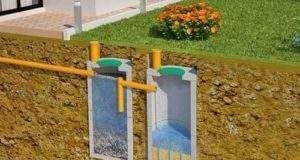

Двурезервоарната бетонна пръстеновидна канализационна система предлага по-големи възможности за пречистване на отпадъчни води. Това се дължи на следните причини:
- Появява се допълнителна възможност за утаяване на твърди компоненти на отпадъчните води, които се утаяват на дъното на втория съд.
- Вторият резервоар може да бъде третиран с биологично активни компоненти, които активно преработват замърсителите на отпадъчните води. Това се постига чрез използване на култури от анаеробни бактерии, които разграждат компонентите на отпадъчните води и ги правят безвредни. Това води до образуването на плътен дънен утайка, наречена активна утайка. Тази утайка е местообитание за бактерии, чийто брой непрекъснато се увеличава, повишавайки степента на пречистване. С натрупването ѝ, резервоарът трябва периодично да се почиства чрез изпомпване на активната утайка, част от която се използва за попълване на бактериалната популация.
Тъй като това са живи култури, не трябва да се допуска попадане на хлор в отпадъчните води, докато преминават през камерата. Това неизбежно ще убие колонията от полезни бактерии. Ако е необходима допълнителна дезинфекция, пречистената вода може да се третира с белина преди изпускане.
В тази конструкция на двукамерен резервоар за съхранение, бетонни пръстени с дъно се използват като резервоар за първата, складова секция. Втората секция е инсталирана като филтърен кладенец.

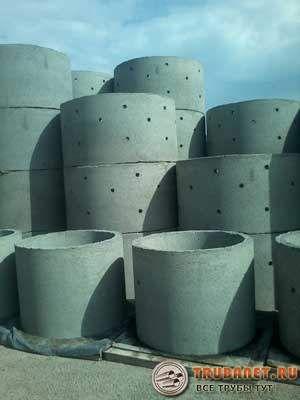

Състои се от два пръстена, подредени един върху друг, като долният пръстен е перфориран.

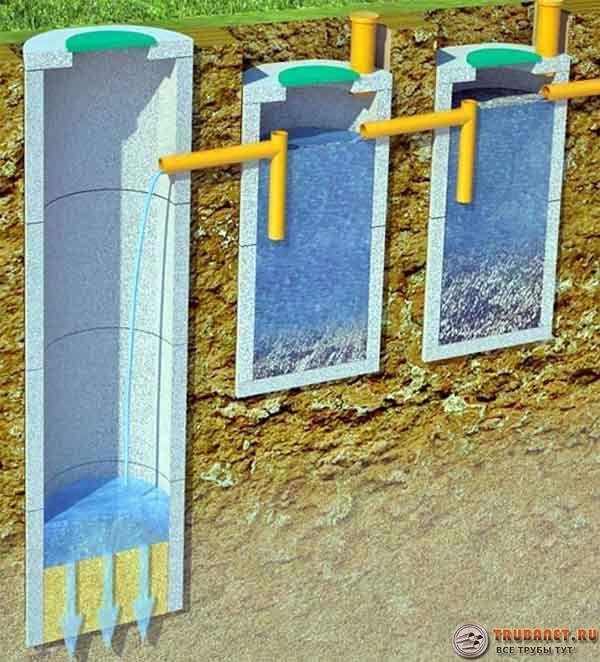

Нека разгледаме дизайна на филтърния кладенец. Максималната му дълбочина е не повече от 2,5 метра. Освен това:
- На дъното на ямата се оформя чакълен слой с дебелина 30 сантиметра. Използваният материал е с размер на зърната 5-15 милиметра.
- Преди монтажа външната повърхност на пръстените трябва да бъде обработена с хидроизолационен материал, за който най-често се използва битумен мастик.
- Долният пръстен се монтира върху чакълеста подложка и се обвива с геотекстил до нивото на перфорацията.
- Долен филтър се оформя с помощта на фин чакъл или шлака от доменна пещ, която има повишена абсорбция. Слоят е с дебелина 15-25 сантиметра. Върху него може да се добави подобен слой от счупени тухли.
- Същият чакъл се изсипва извън пръстена до нивото на перфорацията.
- Монтират се втори пръстен и подова плоча със съответния размер с проход. За този отвор трябва да се направи дървен капак.
- Плочата на най-горния под и шахтата са монтирани в стандартен дизайн с метален или пластмасов капак.
- За да се предотврати изтичането на отпадъчни води около образувания кладенец, е необходимо да се монтира глинено уплътнение, като се процедира по следния начин:
- предназначената за него глина се изсипва в конус и отгоре се прави фуния, в която се налива вода;
- материалът се накисва в продължение на 24 часа;
- глината трябва да се смеси, докато достигне консистенцията на заквасена сметана, като към разтвора се добавят подсилващи стружки;
- напълнете фунията около кладенеца с получения разтвор;
- Изсушете получения глинен печат за около месец, като периодично го поръсвате с вода.
Прави се отвор за преливната тръба от първия резервоар преди да напълните водния затвор, фугата се запечатва с циментов разтвор и се обработва с битумна мастика.
Гледайте видеото
[sociallocker]
Трикамерни устройства
Разликата между такива канализационни системи, изработени от бетонни пръстени, е използването на допълнителен резервоар, в който се извършва допълнително пречистване на отпадъчните води чрез аериране с помощта на компресор с ниска мощност и въздушен пръскач.
Течната аерация се извършва за активиране на друг вид бактерии – анаеробни бактерии, които са активни в присъствието на атмосферен кислород – за тяхното пречистване. С тяхното използване степента на пречистване достига 98-99%.
Тази вода не е подходяща за пиене или готвене, но може да се използва за технически цели, като например миене на кола или дори поливане на градина. Докато преминава през почвата, водата претърпява окончателна филтрация.
Водата, преминала през утаителния резервоар, се изхвърля по различни начини:
- изпускане в дренажна канавка;
- изпускане директно върху земята;
- отклоняване към най-близкия воден басейн.

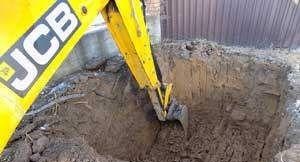

Подготовка на изкопната яма
Монтирането на канализационна система с помощта на бетонни пръстени изисква значително количество изкопни работи. Но преди да започнете, трябва да се уверите в осъществимостта на подобно начинание. За да направите това, ви е необходимо:
Проведете проучвателни сондажи, за да определите естеството на почвите на предложеното място за утаител. Ако подпочвата е глинеста, най-добре е да се избягва пълното пречистване на отпадъчните води, тъй като глината е практически непропусклива за вода, което пречи на почвата да използва филтриращите си свойства.- Да се определи дълбочината на подземните водоносни хоризонти и нивото на сезонните колебания на течността в тях.
Изкопаването на яма може да се извърши по три начина:
- Използването на земнопреносима техника – багер – изисква свободен достъп и пространство за маневриране. Този метод позволява изкопаването на яма за един час. Освен това се решава проблемът с извозването на изкопаната почва;
- екип от наети работници може да реши проблема в рамките на един работен ден;
- самостоятелно – при този вариант изкопаването на яма може да се извърши за 7-10 дни, в зависимост от обема на работата.
Опитът показва, че най-евтиният и най-качествен вариант е използването на технологии.
Гледайте видеото

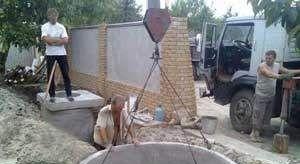

Монтиране на бетонни пръстени за канализационни тръби самостоятелно
Бетонните пръстени са тежки, което често представлява предизвикателство за самостоятелно инсталиране. Самостоятелното инсталиране на бетонни канализационни пръстени е възможно само с помощта на повдигаща техника. Това са ръчни подемници. Използването им обаче е трудоемко и отнема много време.
Много по-лесно, по-евтино и по-безопасно е да наемете автокран за кратък период от време и да монтирате пръстените с негова помощ.
Вентилация за канализация
При преработката на отпадъчните води, особено когато съдържат значителни количества фекални вещества, се отделя метан. Без вентилация концентрацията му може да достигне експлозивни нива.
В този случай, запалването възниква при използване на електрическо оборудване от най-малката искра. Последиците могат да бъдат фатални.
За да се избегнат подобни последици, е необходимо да се монтира вентилация в камерата на кладенеца.
Цени за бетонни пръстени
Когато планира изграждането на пречиствателна станция за вода, всеки първо ще се опита да разбере цената на бетонните канализационни пръстени, чиито размери ще бъдат избрани за проекта. За да направите това, трябва да знаете маркировките на бетонните материали.
Гледайте видеото
В нашия случай е:
- КС – стенен пръстен, размерът в примера е КС-12-10 – числата показват диаметъра и височината в дециметри;
- PN – долна плоча;
- PP – капак.
Например, пръстени за кладенци с различни размери могат да бъдат избрани и закупени на цени от 470 до 1560 рубли.
