Диаграма на канализационната система за частен дом: Направи си сам, проектиране и видове канализационни системи

За да се инсталира канализационна система в частен дом, е необходимо да се монтира централен щранг, използващ тръба с диаметър 110 мм. За да може газовете да излизат, щрангът е разположен така, че горната му част да се простира над покрива на къщата.

След това, съгласно схемата (вижте по-долу) и стандартите на SNiP се използват за извършване на канализация.

Изхвърлянето на човешки отпадъчни продукти е от съществено значение за комфортния живот в частен дом. Следователно, разработването на план за канализационна система за частен дом е особено важна стъпка при инсталирането на дренажна система.

Къде да се обърнете за инсталиране на канализационна система? Наблизо трябва да има централизирана канализационна система. За свързване са необходими следните документи:

• от геодезическа фирма - на плана на обекта и плана на къщата, схема на канализационните тръби;
• организация за поддръжка на канализационната система – технически условия за присъединяване;
• специалист по проектиране – проект за свързване към централната система, базиран на ситуационния план и техническите спецификации;
• разрешение от службите, под чиито комуникации (електрически кабели, газопроводи, магистрали и др.) преминава новата линия;
• подписи на съседи, съгласни да извършат работата.

Видове канализационни системи за частен дом

Водата е от съществено значение във вашия дом или градина; няма спор с това. Но твърде много е дори по-вредно от твърде малко. Прекалено овлажнената зона е дори по-безполезна от дехидратираната. Затова се създават специални системи за отстраняване на излишната влага:

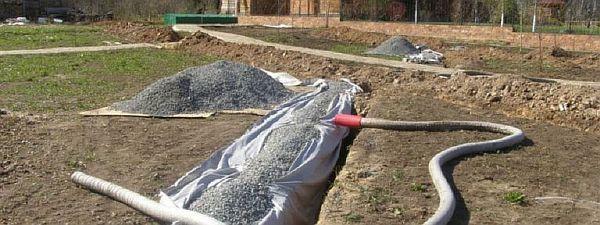

1. Дренажна канализационна система, предназначена за събиране и отвеждане на течности от наситени с влага почвени слоеве.

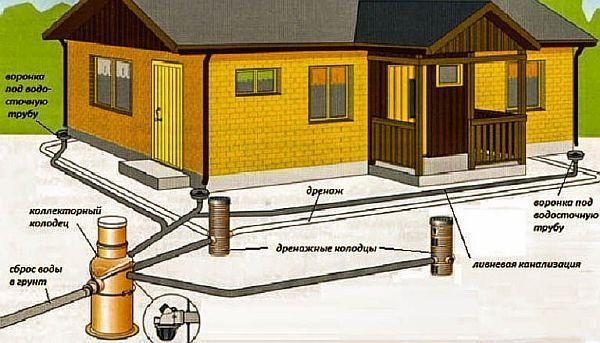

2. Канализационна система за дъждовни води, която събира дъждовна вода и стопена вода, отвежда я в специални резервоари за съхранение и след това я изпуска в канализацията или в устройства за използване в сухи периоди.

3. Фекалната канализационна система е отговорна за събирането, третирането и обезвреждането на битови отпадъци и човешки отпадъци. Предлагаме ви да прочетете статията за това. Как да изберем помпа за отпадъчни води за частен дом.

Всяко от тези устройства изпълнява специфична функция и има свои собствени дизайнерски разлики в съответствие с предназначението си.

Характерът на отпадъчните води във всяка система изисква отделно събиране и канализация на течността от всеки тип посочено устройство.

Как сами да създадете схема на канализационната система за вашия дом

Този документ представлява графичен план за действие. Планът за канализация ви позволява точно да изчислите материалите, необходими за инсталиране на канализационна система за вашия дом.

Монтаж на канализационни тръби - наклони, връзки, диаметър и много други.

Основата за изготвяне на дренажни схеми е строителен проект, което ясно посочва местата за монтаж на водопроводни тела и техните наименования, което позволява правилния избор на материали.

Фактори, влияещи върху състава и дизайна на канализацията в дома

За да се определи размерът и разположението на ключовите компоненти при инсталиране на канализационна система в частен дом, е важно да се определи разходът на вода. При изчислението се използват данни за средния разход.

Като грубо ръководство може да се използва стандарт от 100 литра на човек. При проектирането се придържайте към основното правило за поставяне на главната външна канализационна система не по-близо от 4 метра от границата на имота и не по-близо от 10 метра от която и да е жилищна сграда.

В този случай разстоянието до най-близкия водозабор (кладенец или сондаж) трябва да е поне 35 метра.

Ако съседите ви се оплакват от вас, инспекционните органи (санитарно-епидемиологичната служба) ще изискват разстоянието да не е по-малко от посочената по-горе цифра!

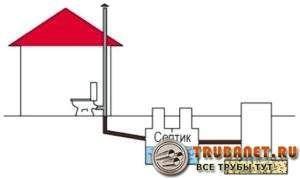

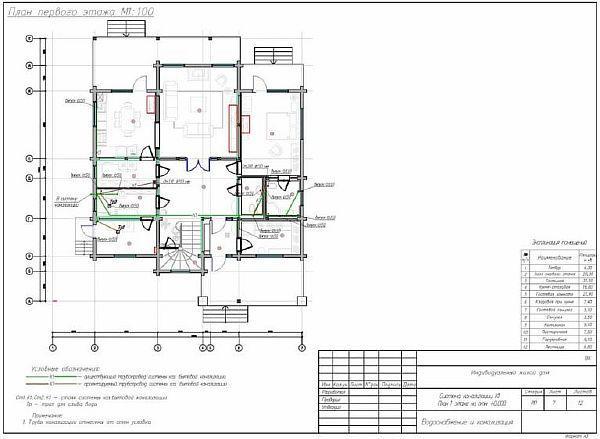

По-долу е даден пример за проект.

Целта на изготвянето на план е да се локализира основното оборудване на дренажната система, да се определи напречното сечение на канализационните изходи и да се изберат подходящи фитинги за инсталиране на гравитачна дренажна мрежа.

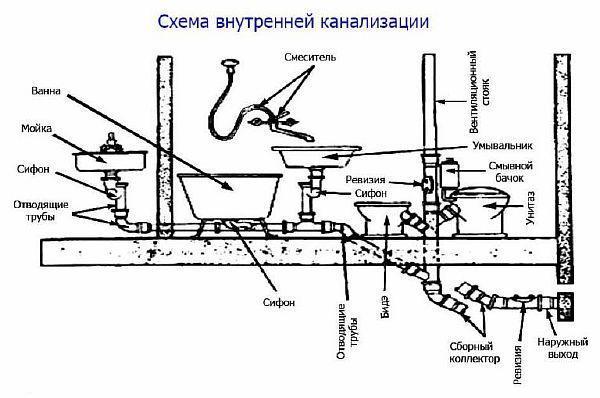

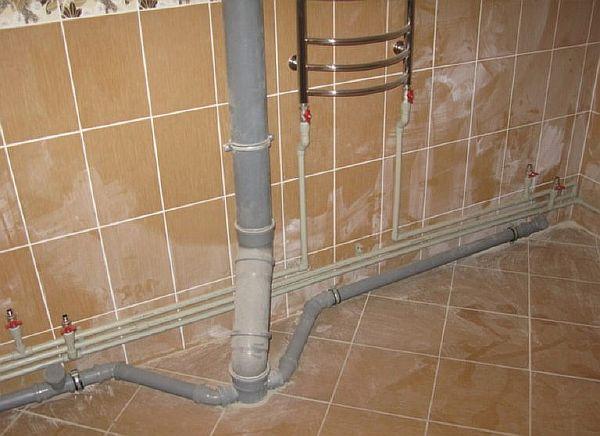

Елементи на вътрешната канализационна система

Те включват следните подробности;

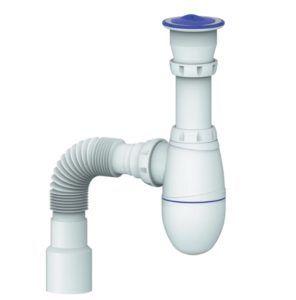

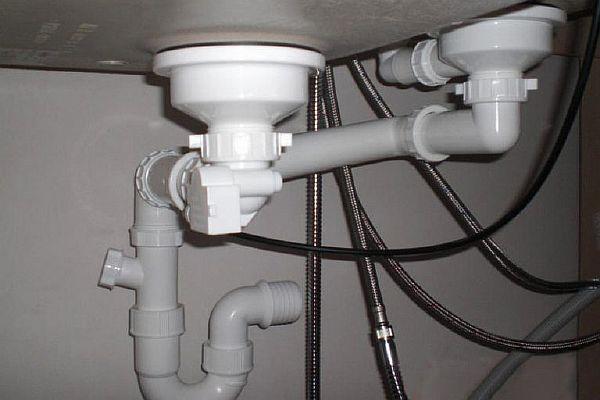

1. Сифон и канализационна тръба на кухненска мивка.
2. Същото устройство и за умивалника в банята.
3. Има също сифон и отводнителна тръба от ваната, и отводнителна тръба със сифон от душ кабината.
4. Канализационната тръба и сифонът за биде са в тоалетната. Сифонът и коляното, свързващи тоалетната с канализацията за отпадъчни води, също са там.

В двуетажна къща тези елементи могат да се повтарят на всеки етаж, но могат и да отсъстват, като в този случай предоставеният списък трябва да бъде съответно коригиран.

Всички горепосочени компоненти са свързани към хоризонтална дренажна тръба. Тъй като това е дренажна система с гравитачно захранване, дренажната тръба се монтира с наклон от 2-5 мм към канала и се свързва с щранга на дренажната система.

Размерът на разклонителната тръба може да варира в рамките на номиналния отвор 32-50 милиметраНа практика обикновено е за предпочитане да се използва един максимален диаметър, което опростява избора на фитинг. Вижте диаграмата по-долу.

Всички данни за използването на водопроводни елементи са обобщени в аксонометричен чертеж, според който трябва да се направи изчисляването на необходимостта от материали.

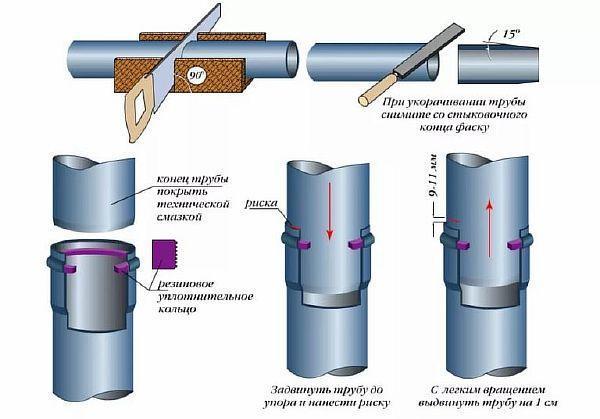

При полагане на канализационни тръби в селска къща, всички връзки трябва да бъдат направени под ъгъл от 135 градуса, за което са налични подходящи фитинги.

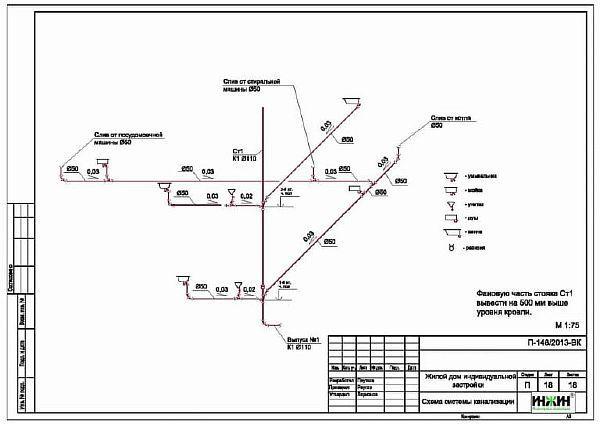

Как сами да направите схема на вътрешната канализационна система на къща

Този графичен документ осигурява показване на всички комунални услуги в сградата, включително схема на отводняване. Взети са предвид следните фактори:

1. Всички водопроводни тела са монтирани на пода по протежение на една стена, обща за помещения като кухня, баня и тоалетна.

2. Кухнята е оборудвана с мивка, съдомиялна машина и пералня.
3. Посочените агрегати са свързани към обща дренажна тръба чрез сифони, които предотвратяват навлизането на въздух от канализацията с характерни миризми в помещението.
4. Отводнителната тръба преминава през отвор в стената в банята, където могат да се свържат следните водопроводни инсталации: мивка, вана, пералня – всяко устройство със собствен сифон.

5. Следващата дупка в стената води до тоалетната, където могат да се поставят биде и тоалетна чиния.
6. Всички връзки се правят към разклонителна тръба с диаметър 40-50 мм, използвайки тройници под ъгъл 135 градуса. Необходими са муфови връзки, оборудвани с уплътнителна яка, за да се осигури водонепроницаемост.

Системата за събиране и отвеждане на отпадъчни води е без налягане, така че главният дренажен канал монтиран с наклон от 1-2 милиметра на метър от дължината муТова правило трябва да се спазва много стриктно.

Ако наклонът е недостатъчен, оттичането на водата ще бъде трудно или невъзможно, докато ако е твърде стръмен, оттичането ще се ускори. В резултат на това водата ще се оттече, но част от замърсителите ще останат в тръбата, създавайки потенциал за бъдещи запушвания.

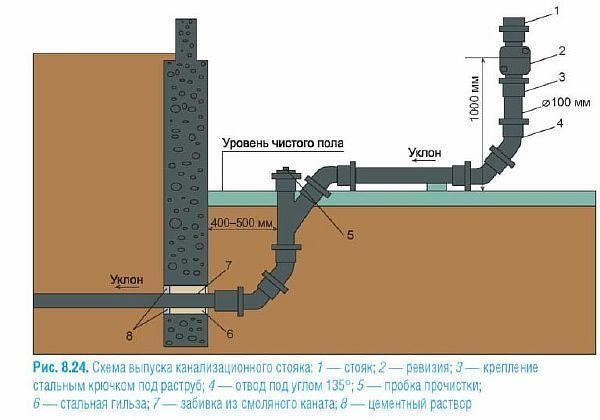

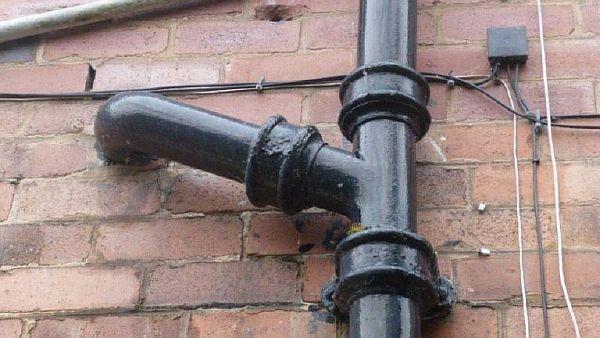

Вторият важен компонент на вътрешната канализационна система в частен дом е щрангът, който приема отпадъчни води от дренажната тръба. Може да има няколко такива изхода.

Поради тази причина диаметърът на щранга се избира между 100-150 милиметра. Щрангът трябва да бъде оборудван с инспекционен отвор, за да се следи състоянието му и да се осигури почистване.

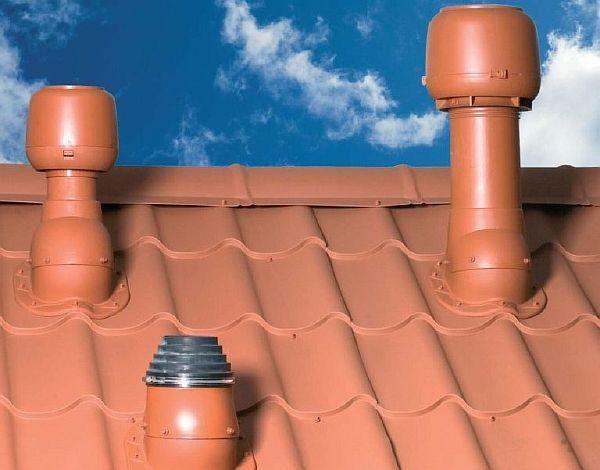

Но функционално този елемент от системата изпълнява друга важна задача – неговото продължение осигурява вентилация в канализационната система. и се нарича канализационна тръба.

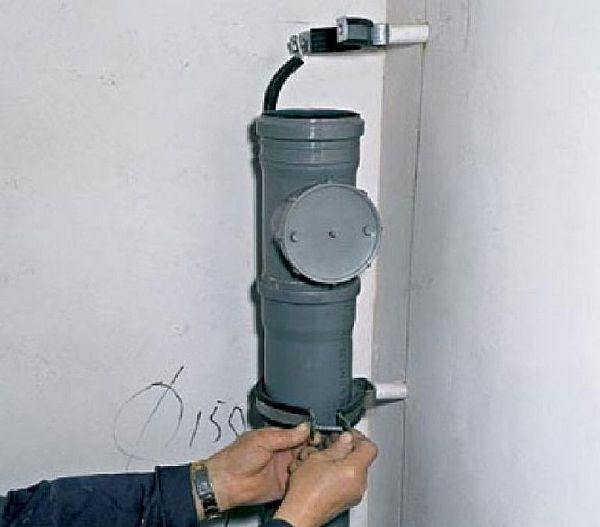

В горната част на щранга в къщата е монтиран друг ревизионен люк, към който е прикрепена основата на отпадъчната тръба. Той излиза през тавана и покривните плочи. Горният край трябва да е поне на половин метър над билото на покрива, за да се осигури надеждно отстраняване на неприятните миризми от канализацията.

Освен това, когато щранг тръбата е напълно напълнена с отпадъчни води, сифонът може да се счупи.

В напълнената тръба на щранга се създава вакуум, което води до засмукване на водоуловители в тях в щранга. През празните водоуловители в жилищното пространство на дома навлиза въздух, който изобщо не е обогатен с миризма. Резултатът е очевиден.

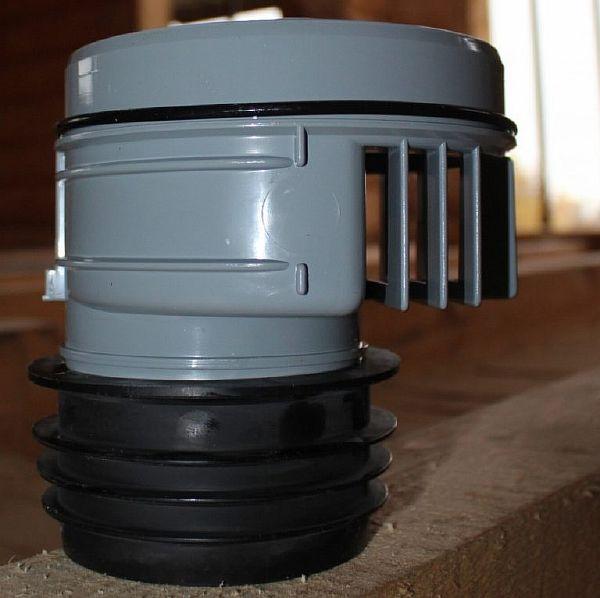

Тази неприятна ситуация може да бъде напълно разрешена чрез инсталиране на вентилационна тръба, през която въздухът навлиза в системата, изравнявайки налягането.

Отпадъчната тръба трябва да бъде защитена от запушване с отломки и листа с капачка. Тези капачки най-често са проектирани като дефлектор, създавайки възходящ въздушен поток за вентилация.

По този начин, щрангът играе решаваща роля в цялостната дренажна система и всички характеристики на неговия дизайн трябва да се вземат предвид при проектирането на канализационната система.

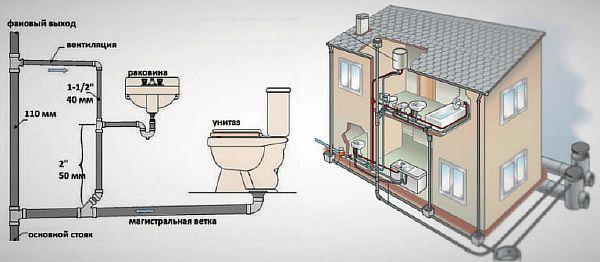

Характеристики на канализационната система в двуетажна частна къща

Най-горният етаж на селска къща също включва дренажна система. Той има по-малко точки за оттичане, обикновено душ и тоалетна.

За да се спестят пари, канализационната система на втория етаж се инсталира успоредно на същата мрежа на първия етаж. Това опростява проектирането и монтажа на системата, тъй като не е необходимо да се монтира втори щранг – канализацията се свързва към съществуващия.

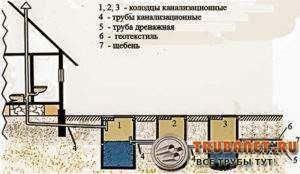

Елементи на външната канализационна система

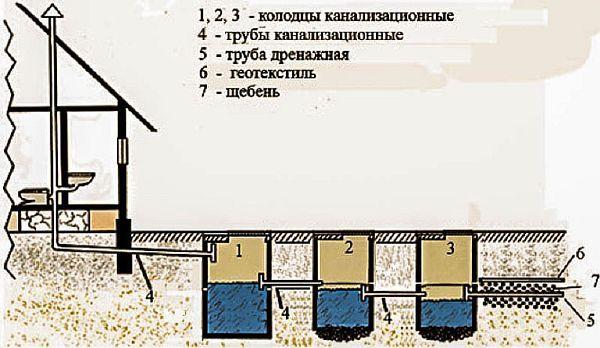

Външната система за пречистване и обезвреждане на отпадъчни води се състои от редица агрегати, чието действие е насочено към дезинфекция на отпадъчни води.

Основните са:

1. Филтърни кладенци или септични ями. Първите са най-лесни за изграждане и експлоатация. Те се състоят от изкопана яма с дълбочина до три метра. Напречното сечение може да бъде до два метра, независимо от формата ѝ. Стените на ямата са подсилени с бетон или тухлена зидария. Те могат да бъдат плътни или перфорирани с отвори 40-60 милиметра. На дъното на кладенеца се монтира филтър с дебелина до 80 сантиметра.

За тази цел могат да се използват шлака, чакъл и натрошени тухли. Последните се поставят върху слой от натрошени тухли с размер на зърната приблизително 50 милиметра. За чакълен филтър се използва материал с размер на зърната най-малко 15 милиметра.

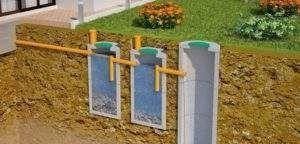

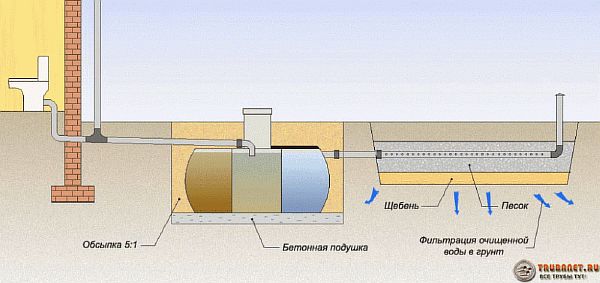

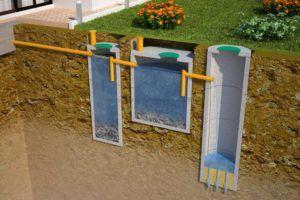

2. Септични ями. Резервоарът е разделен от една или повече прегради.

Отцедената течност запълва първата камера. На мястото, където пада струята течност, трябва да се монтира защитна плоча, за да се предотврати ерозията на слоя утайка. В камерата трябва да се постави патрон, съдържащ бактериална култура, който ще служи като основа за аеробния филтър.

В него биологичната материя разгражда замърсителите. Водата прелива горния ръб на преградата и навлиза във втората камера, където е монтиран аератор и през водата се продухва атомизиран въздух. Този процес окислява замърсителите и ги обработва допълнително, този път от анаеробни бактерии в присъствието на кислород.

При използване на септична яма степента на пречистване на отпадъчните води достига 75–90%, което показва необходимостта от допълнително последващо третиране за пълна дезинфекция.

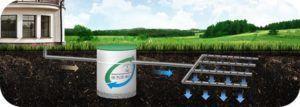

3. Филтрация на почвено поле
4. Проектите за монтаж на канализация се изпълняват индивидуално в зависимост от реалните условия.

Този метод се използва за последващо третиране на отпадъчните води, докато преминават през почвата. От септичната яма течността навлиза в дренажната система, преминавайки през чакълен филтър и двоен слой геотекстил.

В същото време всички фини частици се задържат в тях, а степента на пречистване достига 98%.

Ограничение за използването на този допълнителен метод за пречистване на отпадъчни води са характеристиките на почвата. Полетата са неефективни върху почви с ниска пропускливост, като например плътни глинести и глинести почви. Песъчливите, чакълести и песъчливи почви са най-благоприятни, позволявайки висококачествено филтриране на отпадъчните води.

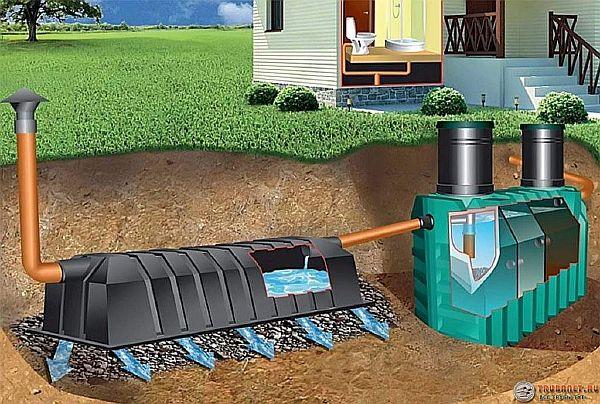

5. Инфилтратори. Инфилтраторите се инсталират върху почви с ниска пропускливост. Това са пластмасови устройства с форма на кутия със странични решетки, затворени отгоре и отворени отдолу. В зависимост от обема на обработка, могат да се инсталират до три или четири устройства последователно.

Всеки от описаните обекти може да се използва както заедно, така и в конфигурация, избрана от купувача. Обектите се свързват с помощта на пластмасови тръби с диаметър 100-150 милиметра; по-рядко, за по-големи обекти, се използват тръби с диаметър 200 милиметра.

Освен това, всяко външно канализационно съоръжение е оборудвано с вентилационна система; вътре в сградата за тази цел се използват отпадъчни тръби.

Използването на септични ями е най-популярно в райони с недостатъчни валежи, а пречистената течност се използва активно повторно за битови нужди.

Проектиране на външна канализация

Тези два компонента на една и съща задача са напълно противоположни. Докато вътрешната канализационна система е предназначена за събиране на отпадъчни води, външната е предназначена за дезинфекцията и отвеждането им.

Следователно, правилата за неговото изграждане имат само едно сходство с вътрешните изисквания: наклонът от основата на къщата към резервоара за съхранение трябва да бъде 1-2 милиметра на метър по същите причини (вижте по-горе).

Задачите, изпълнявани от външните канализационни системи, включват преработка на отпадъчни води за дезинфекция. Водата, изпускана в земята след пречистване, трябва да бъде абсолютно безопасна, тъй като се връща обратно на потребителя след окончателно пречистване чрез земна филтрация.

Тъй като конструкцията е изложена на външната среда, трябва да се вземе предвид дълбочината на замръзване на почвата. Тръбата трябва да бъде разположена под това ниво.

Но дори и това условие да е изпълнено, е препоръчително да се изолира канализационната тръба в случай на екстремни климатични условия, каквито напоследък се случват със завидна редовност.

И за да се гарантира целостта на тръбопровода, е по-добре инсталирайте нагревателен кабел в канализационната тръба, работещ в автоматичен режим, когато температурата падне критично.

Фактори, влияещи върху дизайна на веригата

Те могат да бъдат както обективни, причинени от специфични условия, така и субективни, произтичащи от съответното отношение на дизайнера.

Първият включва вече споменатата дълбочина на замръзване на почвата, която влияе върху дълбочината на полагане на външната част на канализационната тръба.

Обективните причини също обясняват избора на метод за филтриране на течност, пречистена от септични ями. При инсталиране на канализационни системи върху глинести почви с ниска пропускливост задължително се избира методът на инфилтрация.

Първата група фактори включва липсата на отделна, затворена шахта за канализационната тръба. Вече установихме необходимостта от нея. В тази ситуация тя се монтира с изход през стената, като се използва стенен вариант, и се закрепва към стената с помощта на скоби.

Ако инсталирането на отпадъчна тръба по този начин също е нежелателно, можете да използвате въздушен клапан, за да облекчите налягането в канализацията.

Видове канализационни съоръжения и тяхната експлоатация

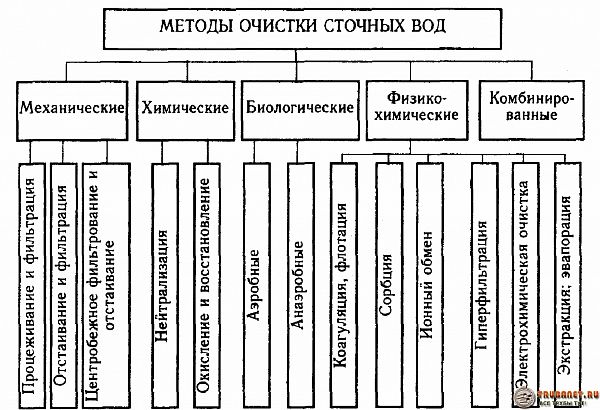

За дезинфекция и пречистване на отпадъчни води от частен дом се използват няколко метода:

1. Течността се събира в специален контейнер. Там се извършва първичното разделяне на отпадъчните води на твърди и течни фракции. Използват се химични и биологични агенти за втечняване на масата и частичното ѝ разграждане с активни бактерии. Културата може да бъде закупена в специализирани магазини или в магазин за железария.

Дадената схема за почистване се използва в промишлени условия, но повечето от операциите под една или друга форма се извършват и на домашни почистващи устройства.

ПОЛЕЗНА ИНФОРМАЦИЯ!!! Химическото и бактериологичното третиране на отпадъчните води се извършва в резервоара за съхранение. Допълнителното пречистване се извършва във филтърния кладенец. Филтърът в този случай се състои от чакъл и пясък. Гранулирана шлака и натрошени тухли, които са добри адсорбенти, също дават добри резултати.

Тялото на кладенеца е направено от бетонен пръстен с диаметър до 2,5 метра и височина до 2 метра. В горната част е монтирана шахта, така че само металният капак остава над нивото на земята.

Около пръстена се излива филтрираща смес. Също така е обичайна практика тялото да се изгражда с тухлена зидария.

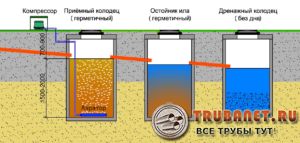

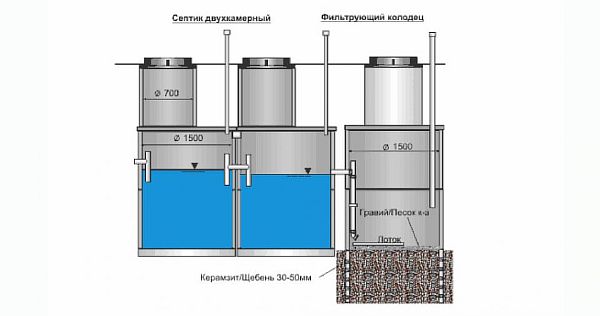

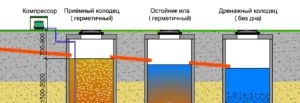

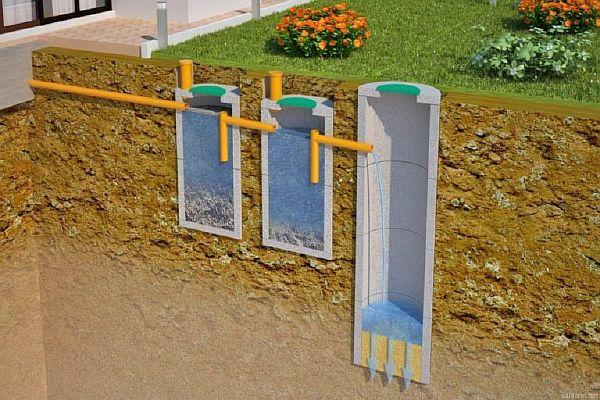

По-нататъшно развитие на филтърните устройства е производството на септични ями с няколко камери, предназначени за различни цели.

Първият резервоар се използва за събиране на отпадъчни води, първично разделяне на фракции, химическо и биологично третиране и аериране. Третирането с атомизиран въздух се използва за допълнително окисляване на продуктите от разлагането на отпадъчните води.

За тази цел в системата за почистване е вграден компресор, работещ в непрекъснат режим.

В последния участък на пречиствателната станция е монтиран филтърен кладенец, в който се извършва допълнително пречистване на отпадъчните води.

Дизайнът на самостоятелна пречиствателна система може да варира, но принципът на действие остава същият. Съвременните септични ями постигат степен на пречистване на отпадъчните води до 98%, което е много висок показател.

Най-модерното устройство обаче изисква периодично изпомпване и почистване от утайки.

Дълбочина на полагане и ъгъл на наклон на тръбите към резервоара

Дълбочината, на която трябва да се монтират външните компоненти на канализационната система, зависи от климатичните условия на строителния район. Едно е ясно: най-опасният риск за тръбопровода е замръзването, особено ако е направен от метал.

Това явление най-често води до неговото разрушаване. Но най-разочароващото е, че докато не се завърне топлото време, можете да забравите за използването на канализационната система. Едва след като стане възможно да се изкопае системата, ще дойде време да се харчат пари за ремонти и възстановяване.

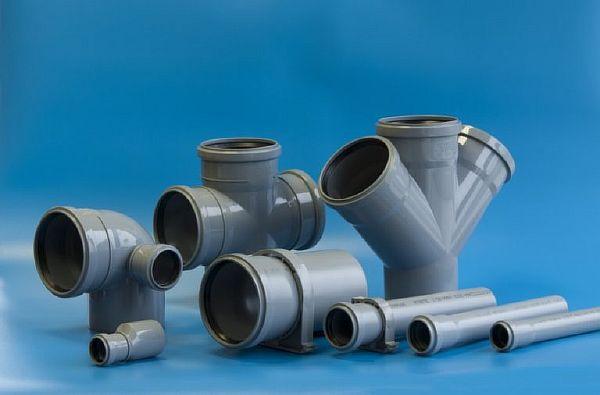

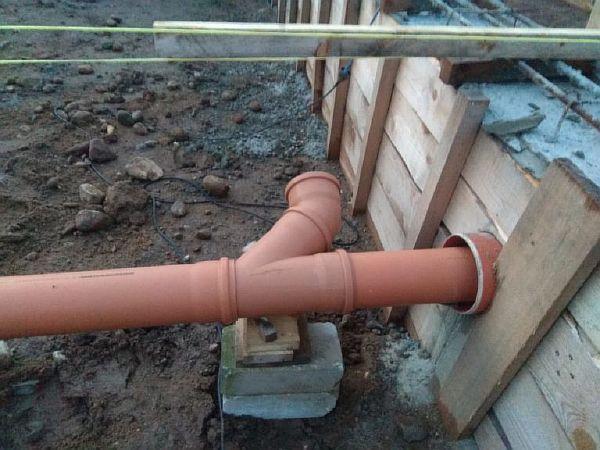

Прокарване и монтаж на тръби

Въз основа на натрупания опит са разработени специфични правила за монтаж на вътрешни и външни тръбопроводи по време на канализационни инсталации. Те са следните:

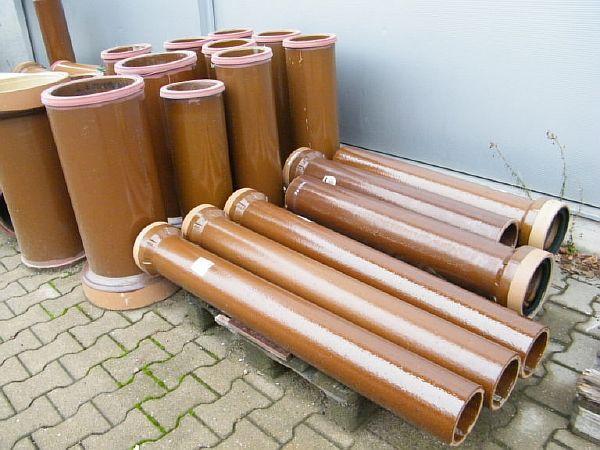

1. Независимо от местоположението и начина на монтаж, вида на тръбата и други условия, е важно да се поддържа наклон към канализацията при полагането ѝ. Трябва да се спазват изискванията на Строителните норми и разпоредби (СНиП), тъй като всеки размер на тръбата изисква специфичен наклон. Неспазването на изискванията за наклон обикновено води до запушвания.
2. Разстоянията между канализационните тръби трябва да са оптимално дълги; ако надвишават 4-5 метра, е необходим ревизионен отвор. На 10-метрови участъци трябва да се монтира ревизионен люк.
3. При полагане на канализационна система в селска къща (подземна инсталация) е необходимо да се ръководи от изискванията на SNiP 2.04.03-85 и 2.04.01-85 по отношение на поддържането на разстояния между отделните обекти на канализационната мрежа.
4. В Русия поставянето на тръбопровода под точката на замръзване на почвата е важен фактор. За да се гарантира това, изкопът трябва да е достатъчно дълбок, но изолирането на канализационната система, включително използването на нагревателни кабели по време на монтажа, е опция.
5. Канализационните тръби се полагат само върху пясъчна подложка и се покриват с пясък. Този етап е от решаващо значение за тяхната цялост.

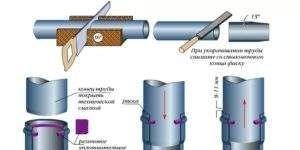

Когато използвате пластмасови тръби, внимателно уплътнете пясъчния слой. Най-добри резултати се постигат чрез обилно поливане на покритието. Това осигурява най-добро уплътняване, след което можете да запълните с почва.

Монтаж на канализационни тръби - наклони, връзки, диаметър и много други.

Правилно инсталираната, автономна канализационна система за селска къща може да издържи дълго време, ако е инсталирана и поддържана правилно.

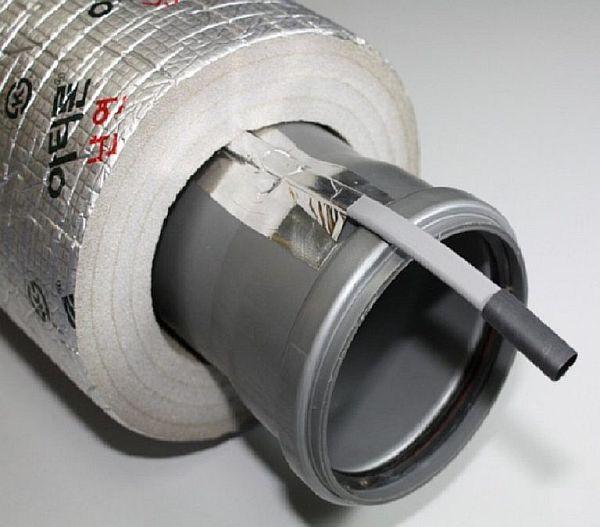

Изолация на канализационни тръби

Тази мярка избягва обширни изкопни работи при полагане на комунални линии в райони със суров климат и предпазва плитките тръби от замръзване. За тази цел се използват различни изолационни материали:

• стъклена вата;
• минерална вата;
• експандиран полистирол и много други.

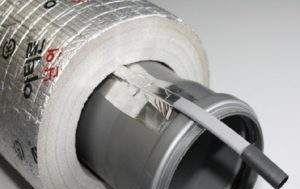

За пълна сигурност можете да инсталирате и нагревателен кабел със сензор, който се активира, когато температурата падне критично. Тази инвестиция ще елиминира необходимостта от ремонти и свързаните с тях разходи. Канализационна тръба, инсталирана по този начин, не изисква дълбоко заравяне.

Вече обсъдихме изискванията за наклона на гравитационните канализационни тръби за вътрешни системи. Тези изисквания важат и за външни системи: 1-2 милиметра на метър дължина на тръбата.

Калкулатор за капацитет на септичната яма

Септичната яма е пречиствателно съоръжение, което трябва да побере и обработи необходимите обеми битови отпадъчни води. Преди всичко е важно да се помни, че в съответствие със санитарните изисквания, септичната яма трябва да може да се справи с поне тридневен цикъл на пречистване/избистряне на отпадъчни води.

Казано по-просто, минималният обем на камерите на пречиствателната станция съответства на общото тридневно потребление на вода от всички жители на частен дом. Трябва да има и известен оперативен резерв в случай на увеличение на семейството, т.е. увеличаване на броя на потребителите.

Определянето на действителната дневна консумация на вода на един човек не е лесна задача; според SNiP тя е 200 литра; тази цифра вече се счита за остаряла поради широкото използване на различни видове домакински уреди, които използват вода.

Например, смята се, че:

• Вземането на душ за 7 минути ще изисква 70 литра;
• използване на биде за 5 минути - 40 литра;
• една вана или джакузи - около 110 литра;
• един цикъл на съдомиялна машина изразходва 15 литра;
• Едно пускане на водата в тоалетната изразходва до 9 литра вода.

Като се има предвид гореизложеното, този калкулатор ви моли да изберете и въведете в параметрите за изчисление дневната консумация на вода на един човек от диапазона 260-370 литра; това е средният диапазон на препоръките.

СНиП 2.04.03-85, в зависимост от дебита на отпадъчните води, разграничава:

• еднокамерни типове - за консумация на отпадъчни води до 1 м3/ден;
• двукамерен - до 10 м3/ден;
• Трикамерна - над 10 м3/ден; следователно, приложената по-горе диаграма не е задължителна, а служи само за демонстрация на един от възможните варианти за проектиране на септична яма.

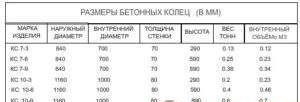

За малки ферми, стоманобетонните пръстени най-често се използват като бетонни анаеробни резервоари. Стоманобетонните канализационни системи се отличават със своята надеждност и практически неограничен експлоатационен живот. Проблемът, с който се сблъскваха преди - недостатъчна водонепропускливост - сега е решен чрез съвременни методи за хидроизолация. MDS 40-2.200 препоръчва разполагането на дъната на резервоарите на не по-ниско от 3 метра от повърхността, което ограничава броя на пръстените в една секция (камера) на септичната яма.

Активният обем на септична яма (Vak) се определя като произведение на дневната консумация на вода на потребител (Q литра), броя на потребителите (K) и броя дни (D) на пречистване (утаяване) на отпадъчни води: Vak = Q * K * D. Съгласно препоръката на SNiP 2.04.03-85, при годишно изхвърляне на утайки, минималното D е: 3, ако притокът на отпадъчни води е до 5 м3/ден, или 5, ако притокът е повече от 5 м3/ден. Освен това, ако се планира почистването на ямата по-рядко от два пъти годишно, Vak трябва да се увеличи с 20 процента, за да се отчетат утайките.

При определяне на височината на камерите (например, изработени от бетонни пръстени), трябва да се вземе предвид и това, че съгласно точка 3.35, MDS 40-2.200, височината на въздушния обем над нивото на течността не може да бъде по-малка от 500 mm.

Капацитетът на септичната яма трябва да е достатъчен, за да се справи с дневния обем отпадъчни води. Количеството пречистени отпадъчни води зависи пряко от броя на хората, живеещи в жилището. Като груба оценка се смята, че един човек консумира до 200 литра на ден.

Тези разходи са доста традиционни и са свързани с битовата и санитарна консумация. Така едно четиричленно семейство консумира приблизително един кубичен метър течност на ден.

Можете да определите този индикатор по-точно, като използвате вградения онлайн калкулатор.

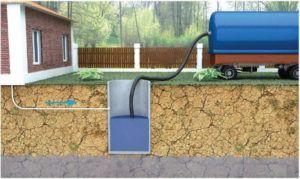

Септична яма и изгребна яма

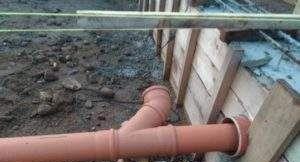

Полагане на външни канализационни тръби в частен дом

Най-важното устройство във външната канализационна система е септичната яма или друго устройство за филтриране на отпадъчни води. Монтирането на бетонна или тухлена конструкция не изисква никакви специални съображения.

Въпреки това, популярните в момента, високопрецизни пластмасови устройства изискват допълнително внимание. В райони със сезонно високи нива на подпочвените води, резервоарът може да плава.

В този случай склоновете са нарушени, и системата спира да работи. В такива случаи се използва бетонна анкерна плоча. Тя се монтира на дъното на ямата, а септичната яма се закрепва към нея със стоманени връзки.

Най-рентабилното решение е изграждането на запечатан резервоар за събиране на отпадъчни води или филтрираща септична яма. Това изисква изкопаване на яма с необходимите размери и поставяне вътре на резервоар, изграден от бетонни пръстени или тухлена зидария.

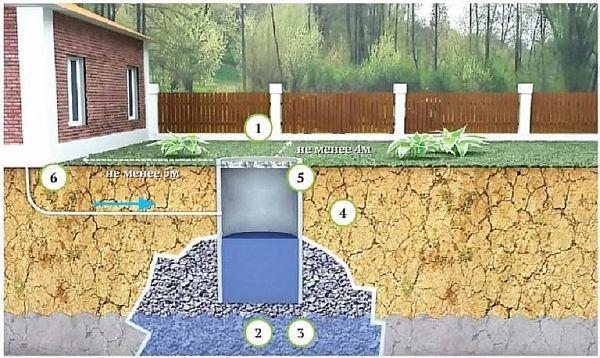

Във филтриращо устройство част от съдържанието излиза през пропусклива почва. Това позволява по-кратки интервали между изпомпването на съдържанието на резервоара и тази статия описва честотата, с която това трябва да се прави. изпомпване на отпадъчни води и методи, Как да го направите правилно.

Запечатаните септични ями задържат съдържанието си между изпомпванията. Големите семейства изискват често изпомпване, тъй като всеки човек произвежда приблизително 100 литра отпадъчни води на ден.

Септиерната яма се намира на място, удобно за достъп с канализационен камион, на не повече от 6 метра от границата на обекта.

Опасността от септичните ями се крие в неадекватното им пречистване на отпадъчните води. Докато запечатаните септични ями изобщо не решават този проблем, филтриращите септични ями постигат степен на пречистване от приблизително 75%, което очевидно е недостатъчно и води до постепенно натрупване на замърсители в почвата.

Строго е забранено изграждането на септична яма, ако дълбочината на подземните води е по-малка от 2,5 метра.

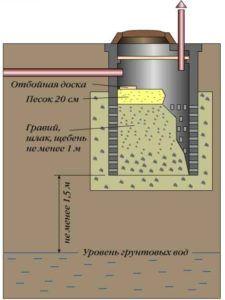

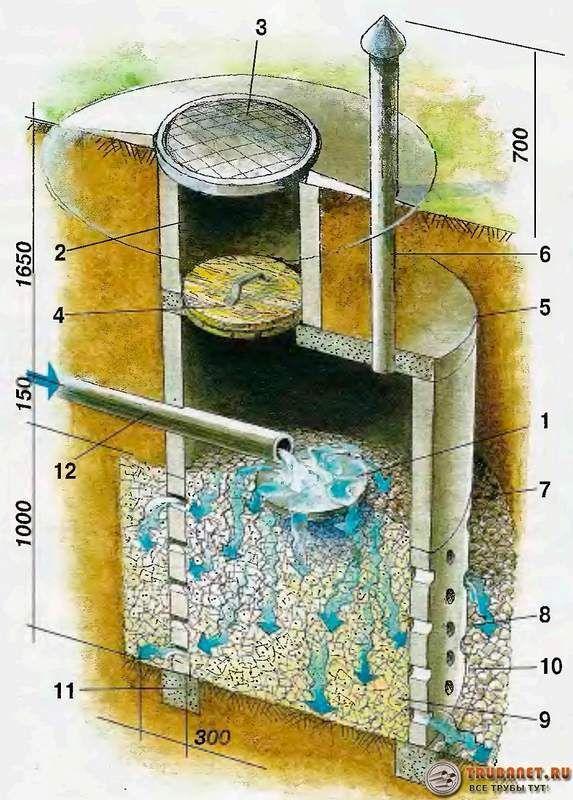

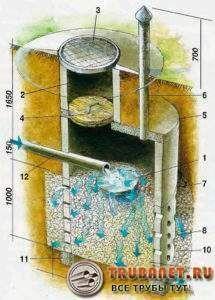

Филтърни кладенци

Има и други начини сами да инсталирате канализационна система за частен дом. Например, външната част може да бъде изградена като филтърни кладенци. Това е възможно върху силно пропускливи мергелни или песъчливи почви.

Съставът на филтъра в този случай не е равномерен:

• в долната част се излива слой от доменна шлака с дебелина до половин метър;
• след това идва слой чакъл с фракция от 15 милиметра;
• Горният слой трябва да бъде направен от счупена тухла, която проявява силни адсорбиращи свойства.

Големите филтратни компоненти се утаяват в горните слоеве на такъв филтър, последвани от по-малките. Филтрационните кладенци са ефективни, когато се използва биологично пречистване на отпадъчните води. Във филтъра постепенно се развиват аеробни бактерии, способни да преработват органичната материя, съдържаща се в отпадъчните води.

Изхвърлянето на филтрирана течност през дренажни канавки в близък воден басейн е възможно и често се използва. Отпадъчните води в дренажните канавки се подлагат на допълнително пречистване чрез преминаване през филтър от чакъл и пясък.

Степента на пречистване във филтърен кладенец, в зависимост от пропускателните характеристики на почвата, може да достигне 90-95%.

Изграждане на канализационен дренажен кладенец

Като цяло, филтърният кладенец е преходен етап между изгребна яма и септична яма. Чрез добавяне на още едно отделение с аерационен блок може да се създаде пълноценна септична яма. Разпръснатият въздух активно окислява биомасата на отпадъчните води, образувайки друг бактерициден слой от утайка, в този случай съставен от анаеробни бактерии.

Изчисляване на обема на филтърните конструкции за канализационната система на дома

Жителите на сградата трябва да разбират своята отговорност за екологичното състояние на заобикалящата ги среда. Това зависи до голяма степен от чистотата на подпочвените води. Поради това са разработени редица документи, регулиращи потреблението на вода и пречистването на водата:

• Строителни норми и разпоредби 2.04.03.85, регулиращи инсталирането на външни канализационни системи в частни домове, както и разположението на санитарно-охранителни зони за малки защитни съоръжения;
• СНиП 2.04.01.85 за вътрешни мрежи и водоснабдителни системи по отношение на определянето на обема на отпадъчните води;
• Ръководство за процедурата за проектиране на инженерни поддържащи системи MDS 40.2.200, което предоставя изчисления за изчисляване на обема на отпадъчните води в частното жилищно строителство.

Изчисляване на обема на септичната яма за къща. Размери на септичните ями за частен дом.

Изчисленията на обема на септичната яма могат да се извършват както за еднокамерни, така и за многокамерни конструкции. При дневна консумация от приблизително един кубичен метър, една камера е достатъчна, за да покрие напълно съдържанието на септичната яма.

За по-големи обеми отпадъчни води е необходимо да се монтират два или повече резервоара последователно. Септични ями с две или повече камери се разделят по равно, но са възможни и агрегати, в които първата камера заема до 75% от обема. Важно: санитарните разпоредби забраняват използването на септични ями!

Най-важният фактор при разработването на дизайн на септична яма за селска къща е нейният работен обем, който може да се изчисли по следния алгоритъм:

• като дневния обем на постъпващите отпадъчни води, умножен по времето на анаеробната им обработка в дни;
• като общото количество течност във всички отделения на септичната яма;
• разстоянието от дъното на контейнера до долния ръб на чучура се взема предвид;
• Височината на слоя утайка, която може да бъде до 20% от дълбочината на резервоара, трябва да се извади от обема. Ако почистването се извършва в съответствие с разпоредбите - 2 пъти годишно, този показател може да се пренебрегне.

Когато изчислявате цената на собствена система за пречистване на вода с окончателно пречистване чрез филтриране през почвата, е важно да запомните, че това е реалистично при консумация на течност от 3-5 кубически метра на ден.

Ако е по-висока, е необходимо да се използват SBR реактори или да се приложи комбиниран дизайн с третиране както от анаеробни, така и от аеробни бактерии, без да се изключва използването на аерация.

Използването на биохимични материали за пречистване на отпадъчни води повишава степента на пречистване на отпадъчните води и ускорява обработката им десетки пъти.

Биохимичното пречистване на отпадъчни води позволява пречистване до 98%, което ги прави подходящи за напояване на градини и увеличаване на добивите. Получената утайка може да се използва като почвен тор.

Принципи на проектиране на канализационни тръбопроводи

Основната разлика между дренажните системи и другите тръбопроводи е в следните характеристики:

1. Гравитационен поток под атмосферно налягане. Флуидът тече през валцовани тръбни продукти под въздействието на гравитацията при предварително определен наклон.
2. Дебитът се определя от наклона на тръбопровода към изхода. Тази стойност трябва да бъде строго в рамките на 1-2 милиметра на метър. Причините за това вече бяха обсъдени по-горе.
3. Уплътняване. За тръбопровод с гравитационен поток това се осигурява чрез муфно свързване на елементите с помощта на гумен маншет за уплътняване.

Когато инсталирате канализационна система, не свързвайте тръбите под ъгъл спрямо общата ос. В противен случай ще се образува празнина между стената на детайла и уплътнението, което ще позволи на транспортираната течност да изтече.

Кои тръбни продукти да изберете за вашия дом?

За системи за отвеждане на отпадъчни води се използват тръбопроводи, изработени от различни материали:

1. Керамика. Този материал е много издръжлив и не е податлив на агресивни среди. Недостатъците включват сложен монтаж и трудна логистика.

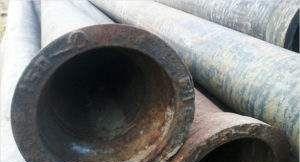

2. В продължение на много десетилетия чугунените канализационни тръби са лидер на пазара. Този материал е практически идеален за това приложение. Той е устойчив на корозия в повечето среди и има относително високи якостни свойства. Прецизността на муфовото съединение се осигурява от процеса на леене. Освен това, използването на чугунени тръби позволява използването на калковане по време на монтажа, за да се подобри херметичността на съединението.

За улесняване на монтажа на чугунени тръбопроводи се произвежда широка гама от фитинги.

3. Азбестови тръби. Някои положителни характеристики на азбестовите тръби не компенсират основния им недостатък: тези материали са забранени за употреба в жилищно строителство.
4. Пластмасовите канализационни тръби на практика са изместили всички други видове днес. Лесната им доставка и разтоварване, лесният монтаж и издръжливостта ги правят основен избор за самостоятелно инсталиране на канализационни тръби. Основният метод за сглобяване на тръби е с муфа. За вътрешни системи основните размери са:
   • За разклонения от водопроводни инсталации – диаметри 40 или 50 милиметра;
   • За щранг и отводнителна тръба – размер 100 или 110 мм;
   • За дренажната тръба от къщата до септичната яма 100, 110 или 150.

Полагане на тръбопровод от къщата до резервоара

Резервоарът за отпадъчни води представлява първата рискова точка в канализационната система, където може да възникне теч. В такъв случай част от съдържанието му може да изтече в околната среда, потенциално замърсявайки околността и източниците на питейна вода.

Канализационна система в частен дом. Опция за изход на канализационна тръба.

Поради това е установено правило, което изисква резервоарът за съхранение да бъде инсталиран на поне 10 метра от жилищна сграда. Някои източници обаче посочват минимално разстояние от 5 метра.

Важно е да се разбере, че това е случайно несъответствие, но е най-добре да се придържате към първия вариант за монтаж. В този случай ще бъде невъзможно да се предяви рекламация. Строго погледнато обаче, правилният монтаж на резервоара зависи от пропускливостта и филтрационния капацитет на почвата на обекта.

Задължително е да се поддържа наклонът в рамките на посочените по-горе параметри.

За да се монтира канализационна тръба, трябва да се изкопае траншея с необходимата дълбочина, определена от нивото на замръзване на почвата. Вземете предвид труда, необходим за изпълнение на това изискване, тъй като трябва да се вземе предвид и дебелината на дренажния слой. Ако почвата замръзне на дълбочина 1,8 метра в Московска област, дълбочината на траншеята ще бъде повече от 2,2 метра. Затова мнозина предпочитат плитки канавки, изолирайки тръбите със защитна обвивка и нагревателен кабел.

Редът на изпълнение на работата е следният:

1. Маршрутът е маркиран с колчета или въже.
2. Изкопаване на почвата до дълбочина на свързване приблизително 60 сантиметра.
3. Дренажна засипка - около 20 сантиметра чакъл и 10 сантиметра пясък на дъното.
4. Запълване на дренажа с вода, за да се запечата.
5. Наклонът се маркира с помощта на шнур и нивелир. Горният край на изхода на сградата трябва да е с 20 сантиметра по-висок от противоположния край на разстояние 10 метра.
6. Тръбите се полагат секция по секция на дълбочина според схемата на полагане, позицията се регулира с тухли, поставени под тях, и засипка с пясък.
7. Нагревателният кабел е инсталиран и закрепен с тиксо.
8. По време на монтажа върху тръбата се поставя топлоизолационен корпус.
9. Тръбата с кабел и изолация се запълва с пясък, след което с предварително отстранена почва.

Използването на пластмасови тръби за външна дренажна система ще гарантира нейната цялост по време на сезонни движения на земята, тъй като те са достатъчно гъвкави, за да издържат на такива натоварвания. Монтирането на канализационна система във вашия дом с помощта на този материал гарантира нейната функционалност до 50 години.

Цена за самостоятелно инсталиране

Наемането на специалисти е доста скъпо. Но ако анализирате процеса на инсталиране, използвайки схемата на канализационната система, става ясно, че няма нищо, което не можете да направите сами.

Изолиране на канализационна система в частна къща. Направи си сам канализационна система в частна къща. Вакуумни клапани.

Цената на материалите може да се изчисли на етапа на проектиране, след като подробният проект е завършен. Общата цена зависи от логистиката, включително доставката до мястото на монтаж.

Как да подобрим ефективността

Непрекъснатата работа на дренажната система се осигурява предимно от висококачествен монтаж.

Как да положим канализационна тръба, наклони и завои, канализация „Направи си сам“

Единствената препоръка, която мога да дам на потребителя, е да монтира дробилка за отпадъци под мивката, в допълнение към канализационната система. Това е лесно да се направи правилно. Това значително ще предпази системата от запушване.
