Отводняване на дъждовни води в многоетажна сграда – проектиране, видове, поддръжка и характеристики на монтажа

Дълголетието на сградата и комфортните условия на живот на нейните обитатели зависят от качеството на оттичането на валежите и стопените води от покрива. Следователно, оттичането на дъждовните води в многоетажна сграда получава специално внимание, както на етапа на проектиране, така и по време на строителството.

Важно е не само да се събира вода от покрива без течове, но и ефективно да се отвежда в канализацията.

Система за отводняване на дъждовни води в многоетажна сграда – вътрешна и външна

Дъждовният канал на покрива на къща се състои предимно от тръби и е предназначен да събира вода от повърхността на покрива, да я насочва в специално проектирани канали и да я транспортира отвъд носещата основа на многоетажна сграда - в колектор за дъждовна канализация.

Многоетажните сгради са проектирани с вътрешни канализационни тръби. Дъждовната вода се насочва надолу към водовземни канали, които след това се удължават във вертикални щрангове, които насочват водата към колекторната система.

Освен това, вътрешната канализация е предназначена да реши следните проблеми:

1. Защита на почвата в съседство със сградата от ерозия, защита на носещата основа.
2. Отводняване на водата от сградата на безопасно разстояние.
3. Защита на повърхността на стените и облицовките на сградите от въздействието на водния поток, което спомага за поддържането на външния им вид и приемливата влажност.
4. Липсата на тръби по външната повърхност на сградата подобрява визуалното ѝ възприятие.

Също така, повечето елементи на канализацията за дъждовна вода са разположени вътре в сградата, което ги предпазва от последиците от замръзване през студения сезон.

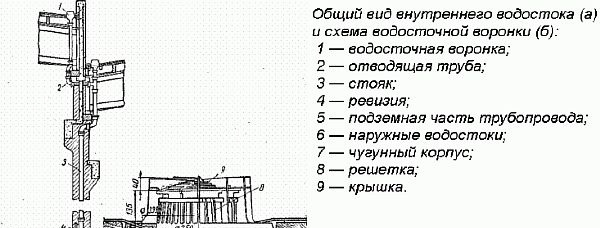

Според типичен проект, канализацията за дъждовна вода в многоетажна сграда се изгражда от следните компоненти:

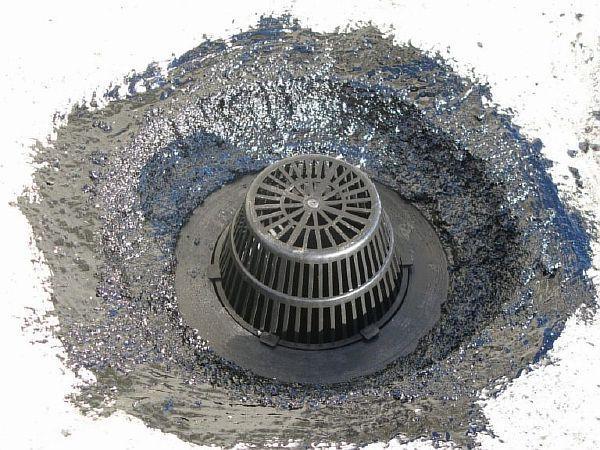

1. Фуния за събиране на дъждовна вода със защитна решетка, предотвратяваща запушване с листа и други отпадъци. В гърлото може да се монтира нагревателен кабел, за да се предотврати замръзване през зимата.

2. Дренажна тръба.

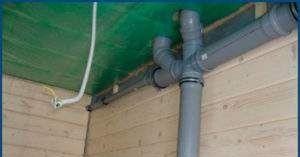

3. Щрангът за отводняване на вода е тръба. Използват се продукти, изработени от стомана, азбест и чугун. Най-популярни обаче са пластмасовите тръби.

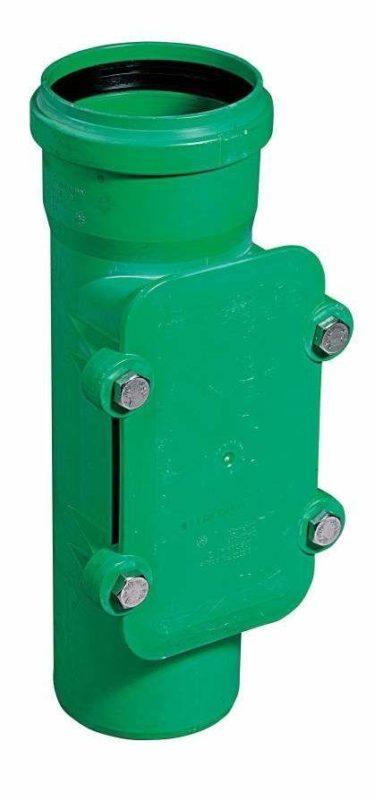

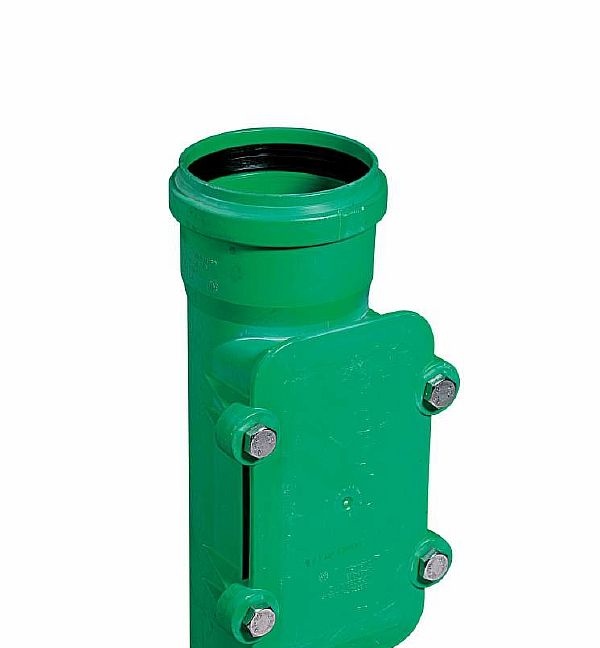

4. На щранга е необходим ревизионен люк. Той се състои от вложка с разклонителна тръба и завинтващ се капак. Той е запечатан.

5. Скрита под земята секция от водоснабдителната система е инсталирана за оттичане на вода в колектор, който представлява тава с решетка, монтирана около сградата.

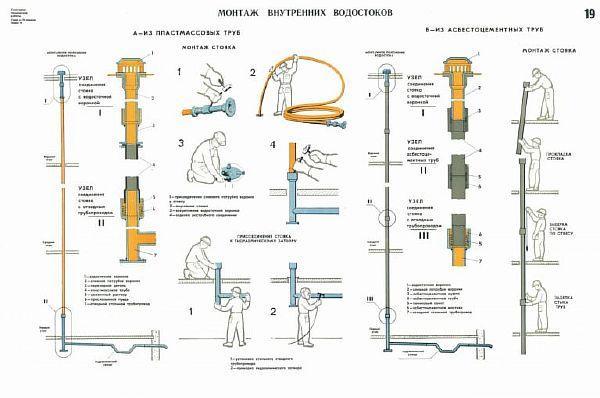

Правила за инсталиране на дренаж в многоетажна сграда

Улуците на плоския покрив трябва да изпълняват основната си функция – ефективно отвеждане на водата от покривната повърхност – при всякакви метеорологични условия. Дренажните тръби не трябва да се монтират до стените на сградата, тъй като това ще допринесе за замръзване. Препоръчително е улуците да бъдат разположени успоредно на надлъжната ос на сградата.

След това ще разгледаме устройството по-подробно.

1. Преди да се монтира бетонната замазка, цялата покривна повърхност трябва да бъде разделена на зони от 160-200 квадратни метра. В центъра на всяка зона трябва да се разположи щранг с вход за вода.
2. Наклонът от краищата на зоната до фунията трябва да бъде поне 1 - 2 градуса, което гарантира, че водата ще потече във фунията с необходимия капацитет.

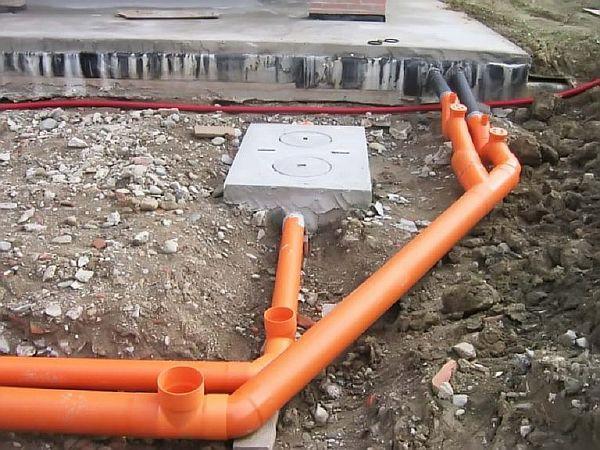

3. От щранга до колектора за събиране на вода е инсталирана подземна дренажна система.

4. За системи за отводняване на дъждовни води в многоетажни сгради се използват тръби с диаметър 100, 140 или 180 милиметра, изработени от различни материали. Дължината им трябва да бъде 70 или 138 милиметра, както се изисква от проектните стандарти.
5. Размерът на напречното сечение на тръбата е избран така, че 1,0 - 1,2 от активната равнина да отвежда вода от квадратен метър покривна повърхност.
6. Покривната настилка трябва да е водоустойчива, което се постига с помощта на битумни и гумено-битумни материали. Добри резултати при хидроизолацията се постигат с използването на ролкови материали, произведени специално за надеждни покриви.

Какви видове улуци има – гравитачни и сифонни

В съвременното строителство се използват две основни схеми за инсталиране на канализационни системи:

• гравитационно течение;
• работещи на принципа на сифона.

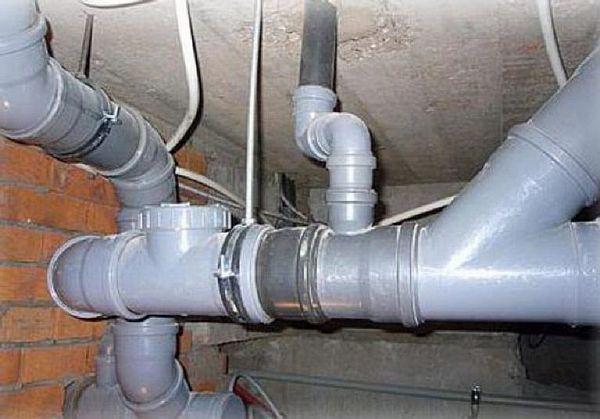

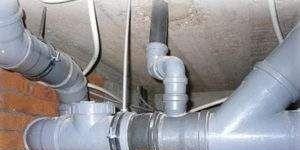

Първият от тях събира и отвежда вода с помощта на наклонени улуци. След това системата се пълни частично с вода.

Този метод на дренаж не е особено ефикасен, тъй като тръбите се пълнят едновременно с вода и въздух. Изисква голямо количество тръби с по-голям диаметър.

Дренажна система, проектирана на принципа на сифона, отделя водата от въздуха веднага щом потокът навлезе в тръбата за отводняване на дъждовната вода. Това създава непрекъснат воден стълб, което значително повишава ефективността на системата.

При определяне на основните параметри на канализацията се вземат предвид много фактори:

1. Климатични условия в строителния район по отношение на валежи и температура на околната среда.
2. Тип покрив.
3. Водосборната площ е индикатор, който отчита размера на покрива.

При работа със сифонни системи трябва да се спазват следните изисквания:

• канализацията за дъждовна вода трябва да бъде внимателно изолирана, включително инсталирането на нагревателни кабели;
• Звукоизолацията е необходима, защото потокът на водата издава силни звуци.

Оптималният дизайн на фуния за прием на вода се състои от чаша и капак. Чашката е изработена като едно цяло с фунията, но с подвижен капак.

Структурно стъклото може да бъде по-широко от фунията, като в този случай може да се използва за фиксиране на краищата на покривния лист.

В обобщение, има четири компонента на канализационната система за дъждовна вода в многоетажна сграда:

• фуния за събиране на вода от повърхността на покрива;
• щранг, използван като предавателна връзка за подаване на вода до дъното на системата;
• дренажни тръби за отвеждане на вода от канализационната система далеч от сградата;
• Изпускане – отговаря за изпускането на отпадъчни води в обществената мрежа на града.

Всички тези елементи са разположени вътре в сградата и са защитени от външни климатични фактори. Изключение прави фунията, която е изложена на замръзване и следователно, изисква допълнително нагряване с електрически кабел.

Освен това, той се монтира на кръстовището на покривния слой и улука, така че изисква внимателно уплътняване. Фунията е разположена в най-ниската точка на покривната секция, а наклонът се постига чрез изливане на покривната замазка.

Монтирането на вътрешна канализационна система не е особено трудна задача; необходими са само знания и известно професионално обучение.

При проектиране и монтаж на канализационни системи за многоетажни сгради СНиП 2.04.01.85 е основният документ, регулиращ изискванията към тази система и правилата за нейното инсталиране.

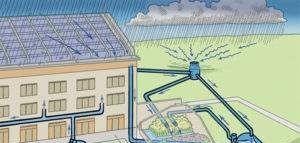

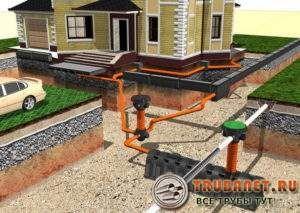

Външна дренажна система на многоетажна сграда

Външните дренажни системи се монтират на сгради с наклонени покриви. Следователно, техният дизайн е коренно различен от предишния вариант.

По време на валежи водата се събира по склоновете на покрива и се стича свободно надолу по склона към улуците. Тези устройства предотвратяват навлизането на големи количества вода в имота, основите и стените.

Водата тече през улуци към приемни фунии, които служат и като водосточни тръби. Те се монтират в ъглите на сградите, а в райони с високи валежи - дори в средата на стените.

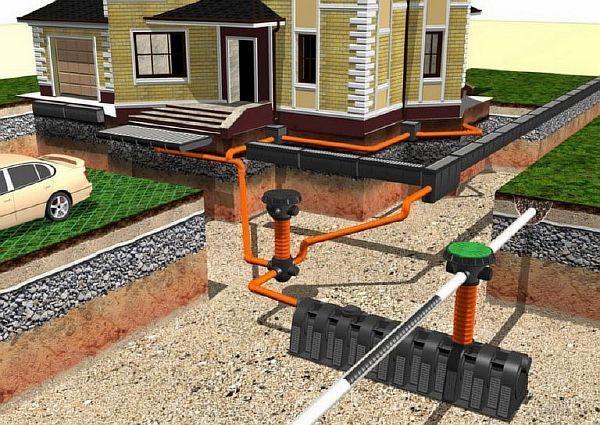

В правилно проектирана система, водата от водосточната тръба се оттича в канали за дъждовна вода, монтирани под всеки канал. Тези канали за дъждовна вода представляват по същество канал, скрит от решетка на нивото на земята.

Целта му е да предпази дренажната система от запушване с листа, клони и други отпадъци. Входните отвори за дъждовна вода се изграждат като затворен канав около къщата, на 1,5 до 2 метра от стените и основите.

Улуците се изработват от различни материали, включително бетон, чугун и пластмаса. Пластмасата става все по-популярна поради лесния си монтаж, лекото си тегло и издръжливостта.

Водата тече през дренажни тръби в градския колектор за дъждовна канализация.

Кой е отговорен за поддръжката и ремонта на канализационната система в многоетажна сграда?

Както е посочено в жилищното законодателство, осигуряването на функционалността на общата собственост в прилежащата територия се счита за поддръжка през топлия сезон. Тази комунална услуга е от компетенциите на асоциациите на собствениците на жилища (HOAs) или други подобни организации или асоциации.

Въз основа на това може да се направи заключение за това кой поддържа канализационната система за дъждовна вода в многоетажна сграда.

В съответствие с Правилата и нормите за техническа експлоатация на жилищния фонд (Решение на Госстрой на РФ № 170 от 27 септември 2003 г.), организацията, обслужваща жилищния фонд, е длъжна да извършва превантивно почистване на канализационната система поне веднъж на тримесечие. Дъждовните канализации се почистват поне два пъти годишно – през пролетта и есента.

Същите тези организации са отговорни и за редовното почистване на гравитационните канализационни системи, включително тези в непосредствена близост до сгради. Ако бъдат открити значителни течове, те са длъжни да инсталират и временни напорни канализационни системи, за да изпомпват съдържанието на канализационната система.

Трябва да се отбележи, че всички сезонни, аварийни и рутинни дейности по поддръжка се считат за необходими по време на поддръжката на сградата и се извършват независимо от това дали са посочени в конкретен договор за поддръжка на сградата и околността.

Как работи дренажната система (дъждовна канализация) в Америка?

Почистването на дренажната и канализационната система не изисква допълнителни разходи, тъй като тези разходи се изплащат редовно по перата „поддръжка и ремонт на жилищния фонд“.

Нормативна и техническа документация за проектиране и строителство

Трябва да се отбележи, че тази изключително важна структура се проектира индивидуално за всеки дом. Редица регулаторни документи са задължителни, от етапа на проектиране до процеса на строителство.

Документацията за канализацията е разработена, като се вземат предвид изискванията на GOST 21.604-84.

В началния етап на проектирането, основата са изискванията на SanPiN 2.1.5.980.00, GOST 3634-99, SNiP 2.04.03.-85.

Въз основа на тези документи се разработват предпроектно проучване, срокове за строителство, както и методи и техники за контрол.

Характеристики на инсталиране на дренажна система в многоетажна сграда

Производителността на отводняването на дъждовните води е пряко свързана с качеството на покрива. Ако покривът е неправилно изграден и тече, определянето на причината и местоположението на течовете може да бъде изключително трудно.

И така, какво тече в този случай - покривът или улуците? Следователно, при монтажа на покривния пай, трябва да се обърне специално внимание на зоните, където той се среща със съседни повърхности - тръби, бордюри и стени.

Фунията е критична зона. Нейната конструкция трябва не само да осигурява точка на свързване, но и да предпазва дренажната тръба от запушване с отломки, като за целта е оборудвана със защитна решетка. Състоянието на тази зона трябва да се следи редовно, като рутинните проверки се извършват редовно и след всеки период на продължително неблагоприятно време.

Винаги, когато тръбопроводът се огъва, на мястото му трябва да се монтират инспекционни прозорци. Това ще позволи визуална проверка на състоянието на тръбата само на прави участъци. Това също така позволява цялостно почистване на запушения участък.

Когато инсталирате канализация за дъждовна вода, е важно да закупите входни отвори за дъждовна вода с пясъкоуловители – дъждовната вода не винаги е чиста и натрупването на пясък в канализацията може да бъде доста значително. Превантивното почистване трябва да се извършва поне два пъти годишно – в края на пролетния и есенния дъждовен сезон.

Двуслойни пластмасови тръби с гофрирана вътрешна повърхност не трябва да се използват за дренаж, тъй като са склонни към бързо запушване.

Разстоянието между инспекционните кладенци във външната част на канализацията не трябва да бъде повече от 10 метра. Ако това изискване не е изпълнено, трябва да се монтира допълнителен инспекционен кладенец, дори на прав участък.

Територия на жилищно-комуналните услуги, сграда от серия 137, канализация.

Дъждовната канализация трябва да завършва със септична яма с устройство за утаяване на твърди отпадъци. Освен това, проектът на това устройство трябва да включва възможност за отстраняване на нефтени и химически замърсители.

В този случай събраната вода от септичната яма може да се използва повторно за други цели, като например поливане на градината или миене на колата. Такива устройства се използват в райони с ниско ниво на вода.
