Канализационни инспекционни кладенци - проектиране и предназначение

Канализационната шахта е предназначена за поддържане на оперативните функции на канализационната мрежа, включително рутинни ремонти и аварийни интервенции. Основните ѝ компоненти включват работна камера с шахта, над която има люк с капак. Канализационните шахти могат да бъдат с вграден монтаж, ревизионни или капковидни.

В цялостната подземна комунална система канализационните шахти играят ключова роля. Тази статия разглежда разположението на шахтите, тяхната структура, видове и характеристики на монтажа.

Канализационната система е сложна инженерна система, състояща се от множество компоненти, които осигуряват безпроблемната работа на цялата мрежа. Ревизионните шахти се класифицират по предназначение:

1. Върху линейните.
2. На ротационните.
3. И възлови.

Шахтите са ключова техническа конструкция, използвана от професионалистите в индустрията за изпълнение на техните задължения: проверка на работата на колектора и, ако е необходимо, почистване на тръбите.

Тези факти показват, че ревизионната шахта за канализация е критична точка за осигуряване на безпроблемната работа на системите. Това важи особено за подземните комунални линии.

Местоположения в зависимост от предназначението

Монтирането на инспекционни шахти се регулира от строителни документи. Според SNiP, инспекционните точки се монтират на завои и склонове при смяна на тръбопроводи, както и на кръстовището на централната линия и допълнителните клонове.

Изводи за канализационна система за частни жители са възможни с монтаж на ревизионни шахти. Диаметърът на инсталираната тръба е пряко повлиян от разстоянието, на което е положена (линеен участък).

За тръбопроводи с дължина до 35 метра се използват елементи с диаметър 150 мм. Съществува обратна зависимост. Например, ако диаметърът на тръбите, влизащи в общата тръбопроводна система, е 150 метра, тогава изискванията за монтаж изискват инспекционен люк на всеки 35 метра. Индустриалната система за мониторинг може да се различава коренно от подобни системи, инсталирани в частния сектор.

Характеристики на различните видове канализационни шахти

Структурата на канализационната шахта е кръгла, правоъгълна или многоъгълна форма, състояща се от:

1. От базата.
2. Тава.
3. Работна камера.
4. И шията, и люкът.

Техническата конструкция е базирана на тава, изработена от бетон клас 200 с помощта на кофраж. Това обаче не е единствената опция. Могат да се използват и тухли, стоманобетонни блокове или чакъл.

Нека да разгледаме устройството

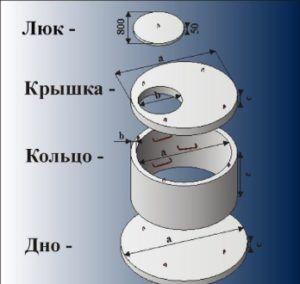

Комплектът за инспекционна шахта включва определен набор от работни елементи:

1. Подсилваща рамка, която може да бъде квадратна или кръгла. Вътре в конструкцията е монтирано стълбище.
2. Долната част на конструкцията е гладък долен под. Може да бъде оборудвана с канални профили.
3. Горният таван, където е предвиден отвор за люк.
4. Работен (защитни) люк. Може да бъде кръгъл или квадратен. Външната му повърхност е маркирана, за да се посочи видът на люка.

Основният материал на армиращата рамка е стоманобетон. Арматурната рамка се сглобява с помощта на бетонни пръстени. Долната част е кръгла плоча.

Дъното на канализационните шахти може да се запълни с бетонен разтвор, който се подава към основата на кофражния обект.

Горната част на конструкцията е проектирана да побере люк.

Благодарение на съвременните технологии, канализационните шахти могат да бъдат изградени от други материали. Конструкциите за ревизия на шахти могат да бъдат изградени от материали, различни от стоманобетон.

Пластмасата е основният работен елемент и конкурент на сглобяемия бетон. Шахтите заслужават специално внимание, тъй като са от голямо значение. Те могат да бъдат:

1. Чугун.
2. Стомана.
3. Полимер.

Естествено, стоманените шахти са по-издръжливи от другите елементи. Ако инспекционното съоръжение се намира на оживена магистрала или път, на негово място се монтира метална шахта или чугунена решетка.

Видове инспекционни кладенци за канализация

Шахтите или камерите, които са монтирани над тръбопровода, който отвежда вода, се класифицират според вътрешната им структура:

• като контроли;
• филтриране;
• преден тип;
• като устройства за съхранение.

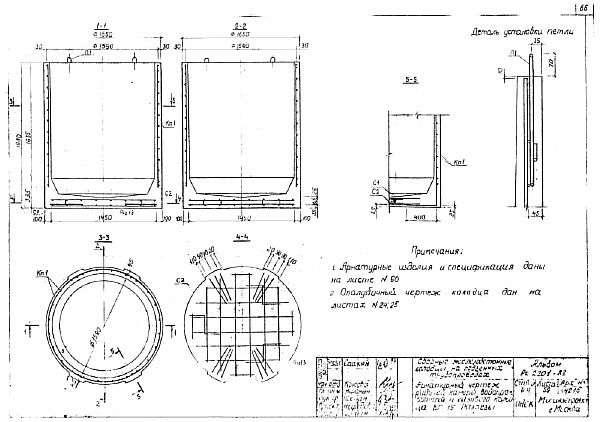

Независимо от вида и/или предназначението, всички те са включени в проектната документация (проектно-сметната документация) за съоръжението. Чертежът на канализационната шахта се изготвя от специалисти от проектантската организация въз основа на зададените технически спецификации.

Предназначение на инспекционните кладенци за канализация

На мястото на свързване на няколко тръбопровода се проектира шахта за ревизия на кръстовището. Канализационната линия е свързана с канала чрез плавна извивка. Ревизионните шахти, предназначени за инспекция на големи канализационни тръби, се наричат ​​​​шлюзови камери.

Въпросната конструкция е монтирана върху прав участък от съществуващия тръбопровод и служи като точка за инспекция и поддръжка на системата. Работното разстояние се определя предимно от диаметъра на инсталираната тръба. Въз основа на следните параметри:

1. до 155 мм – 3500 мм;
2. от 200 мм до 450 мм – 500 м;
3. от 500 мм до 600 мм – 750 м;
4. от 700 мм до 900 мм – 100 м;
5. от 1000 мм до 1400 мм – 150 м;
6. от 1500 мм до 2000 мм – 200 м;
7. повече от 2000 мм – 250000-300 м.

Допуска се увеличение на работното разстояние между обектите на проверка до 10%. За колектори, проектирани за транзит на воден поток с диаметър не повече от 2000 милиметра, разстоянието между кладенците може да се увеличи до 300 метра.

ВиК. Ротационен люк

На участъци от тръбопровода е монтирана ротационна канализационна шахта за да се промени посоката на даден участък от мрежатаВ този случай ъгълът на завъртане трябва да бъде повече от 45⁰ (градуси).

За да се намали високото хидравлично налягане между изхода и свързващата тръба, работният ъгъл трябва да бъде поне 90⁰ (градуси). Радиусът на завиване побира от 1 до 5 тръби, като тавата има плавна извивка. Целта ѝ: да почисти входните тръби от евентуални запушвания.

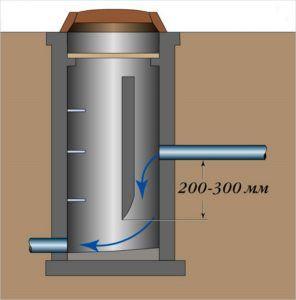

Преливник за канализация

Може да бъде от пет вида:

• завоите на вала се извършват нагоре и надолу;
• под формата на чаша;
• с вертикален воден амортисьор;
• многоетапен вариант;
• с ъглов преливник.

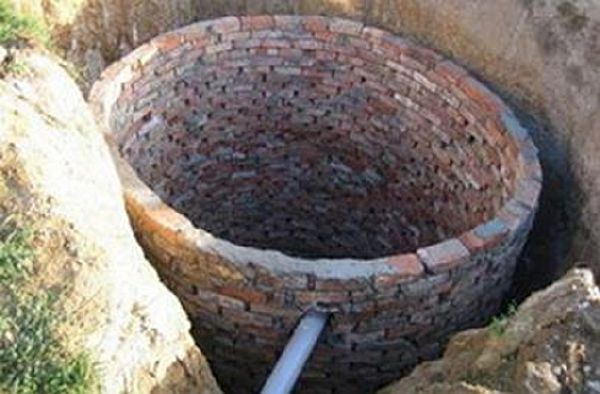

Тухлен канализационен кладенец включва:

1. Долу, с едноетажна магистрала.
2. Стени.
3. Отворена тава.
4. Подова плоча.
5. Защитен люк.
6. И също така стенни скоби.

За извършване на работа и по-нисък обслужващ персонал, диаметърът на устройството трябва да бъде повече от 1 метър.

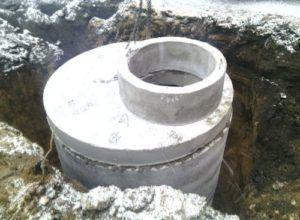

Монтаж от бетонни пръстени

Повече подробности за За информация относно инсталирането на канализационни системи с помощта на бетонни пръстени вижте тази статия..
Първоначално се изкопава яма, в зависимост от почвените условия за тръбопровода. След като изкопът е завършен, се полага подложка, състояща се от едър или средно голям трошен камък.

Дебелината на подложката е приблизително 1500 мм. Този елемент помага за предотвратяване на слягане на цялата конструкция.

След завършване на горните стъпки се монтира слой хидравлична изолация. Това може да бъде ролка или лист. Кофражът за тави се поставя върху изолационния слой. Може да се монтира и сглобяема плоча.

Следващият етап е преходът към изграждане на шахта. Кладенците, изработени от бетон, се сглобяват в земната шахта, където работните елементи все още не са монтирани.

Монтаж на канализационна шахта - кратък видео репортаж

Пръстените се полагат върху циментови замазки. Капаците на шахтите се монтират в предварително пробитите отвори. След като конструкцията е напълно сглобена, ямата се запълва с почва.

Изисквания за монтаж на канализационни конструкции

Монтажът се извършва в строго съответствие със SNiP и е регулиран от GOST № 2080-90, който постановява, че не се допускат резки завои при трасирането на системата. Ъглите на входните и изходните тръби трябва да се спазват.

1. Работните елементи са изработени от финозърнест бетон в съответствие с препоръчителните стандарти.
2. Резервоарът трябва да бъде оборудван с арматурни пръти за равномерно разпределение на натоварването и да се състои от арматурна тел.
3. Преди монтажа е необходимо да се изготви работен план и да се извърши подготвителна работа, която включва разчистване на обекта и премахване на растителност, включително дървета.

Това не е пълен списък с препоръки и условия на труд, които са изцяло отразени в съответните документи.

Пластмасови канализационни инспекционни конструкции

Пластмасовите изделия стават все по-популярни. Те се отличават с лесния си монтаж и екологично чистите материали, използвани в производството им.

Монтаж на кладенец xvid

Важно е да се отбележи, че пластмасата е издръжлив материал. Дълбочината на пластмасовата канализационна шахта може да варира, така че изборът на правилния дизайн е лесен. Освен това, цената на системата е по-привлекателна от тази на традиционния бетонен продукт.

Самостоятелен монтаж на зрителни конструкции

Да, тази опция е възможна. Самостоятелният монтаж обаче е свързан с определени разходи и обширна подготвителна работа, която е малко вероятно да бъде извършена самостоятелно. Свързването на системата към частен дом може да се различава значително от общоприетите принципи. Това може да се дължи на естеството на конструкцията, нивото на подпочвените води и структурата на работната площадка.

Принципът на действие не се различава от индустриалния монтаж. В интернет има множество обучителни видеоклипове, а техническата литература е достатъчна. Следователно няма смисъл да се навлиза в подробности по този въпрос.

В заключение

В обобщение може да се отбележи следното. Има много различни дизайни за различни видове и цели. При избора на инсталация се вземат предвид препоръките на много услуги и се избира оптималният вариант.

Първоначално се извършва документооборот: създава се чертеж и се извършва монтажът на конструкцията, която може да бъде изработена от различни материали.

Междинен инспекционен кладенец

Струва си да се отбележи, че готовите пластмасови опции се използват все по-често в частния сектор. Самостоятелният монтаж е разрешен, при условие че се спазват техническите спецификации и строителните норми и разпоредби, като се вземат предвид действащите стандарти на GOST.
