Конвенционални графични символи за канализационни и водопроводни тръбопроводи

Всеки голям строителен проект започва с план на проекта. Той позволява разположението и разположението на всички комунални услуги, необходими за комфортен живот в пространството, дори на ниво схема и чертеж.

Основните от тях, наред с газоснабдяването, отоплението и сметоизвозването, са студено и топло водоснабдяване с канализация и отводняване.

За да се улесни планирането и четенето на проектната документация по време на строителството, ГОСТ разработи, одобри и регламентира в СНиП символите за всички системи, инсталирани на строителните площадки, както и санитарните изисквания за всяка от тях.

Те включват и подробни символи на устройствата, необходими за снабдяването с вода до къщата, филтрирането ѝ и отвеждането ѝ като отпадъчни води.

Например, канализационната система K2 е система за отводняване на топящ се сняг и валежи. Дъждовната канализация се състои от следните компоненти: улук, пясъкоуловител, решетка за събиране на листа, фуния, съединители и крепежни елементи.

Конвенционални символи на диаграми

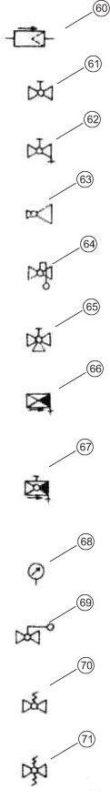

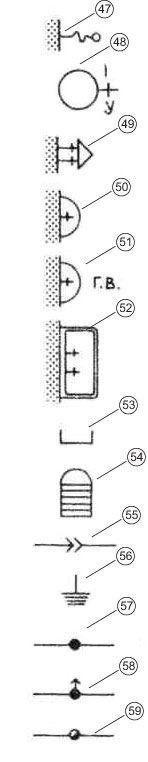

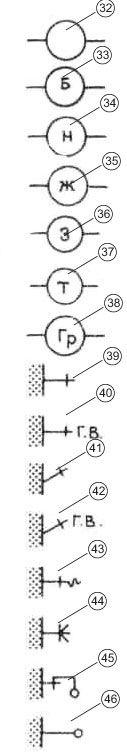

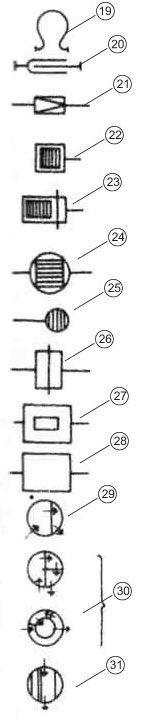

Тази таблица показва всички приети конвенции за проектиране на водоснабдителни и канализационни комуникации, използвани в строителството:

Тръбопровод за отводняване на отпадъчни води Тръбопровод за смесена канализация на съоръжението Тръбопровод за дъждовна канализация на обекта Вътрешни канализационни тръбопроводи Устройство за отводняване на дъждовна вода Променен диаметър на тръбата Качулка с покривен канал, покрита с качулка Щанг на вентилационната система Крайна капачка на тръбата Фланцова тръбна връзка Тръбна връзка тип муфа Резбова тръбна връзка Почистване на тръба Спирателен вентил Трирежимно кранче Спирателен вентил за вода Дроселна клапа Възвратен клапан

Система за компенсиране на водното налягане Компенсатор на водно налягане тип жлеза Редуцир вентил Сифон за канализация на вана Сифон за оттичане на мазе Решетка за отводняване на дъждовна вода в двора Решетка за отводняване на дъждовна вода от улицата Двоен предпазен болт с обратен ход Канализационен кладенец и тръбопроводи Кладенец за наблюдение на отворени тави Устройство за пречистване на отпадъчни води с малък кръг Средно голямо устройство за пречистване на отпадъчни води Устройство за почистване на канали с висока мощност

Резервоар за утаяване на вода Бензинов уловител Маслен капан Мазниноуловител Капак на горивото Прехващач на гориво Утаителен резервоар за мръсотия Кран за студена вода Кран за топла вода Ротационен кран за подаване на студена вода Ротационен кран за подаване на топла вода Кран с възможност за свързване на маркуч Смесител с бутон за промиване Резервоар, оборудван с поплавък Душ система

Система за водоснабдяване на душ Система за отопление на вода Хидромиксер Висящо устройство за пране със студена вода Стенно устройство за пране с топла вода Домакински мивки Резервоар за съхранение на вода от отворен тип Резервен резервоар за вода Електрическа помпа Електрическа дренажна система Подземен хидрант Наземно монтиран хидрант Кран за поливане

Пясъчен капан и сито Директен спирателен вентил Директен спирателен вентил, оборудван с изпускателен кран Редуцир вентил Поплавъчен клапан Клапан Блокатор на амортисьори Вентил с комбинирано заключване Устройство за измерване на налягане Предпазен клапан с противотежест Предпазен вентил, работещ на мембранен принцип Система за преливане на течност, оборудвана с термостат

Символите за водоснабдяване и канализация са единни в цялата Руска федерация и страните от ОНД. Промяната им по желание е забранена. Причината е проста: всеки обучен водопроводчик трябва да може да разбира проекта на водопроводните инсталации. Това ще помогне да се избегнат грешки в работните процедури и в крайна сметка ще осигури най-ефективното използване на водоснабдяването на съоръжението.

Конвенционалните символи на чертежите и диаграмите за ВиК инсталация трябва да бъдат посочени по време на строителството на всяка сграда, независимо дали е многоетажна сграда, вила или каквато и да е промишлена сграда. Те също се използват в компютърни програми, като например AutoCAD, използван при създаването на проекти за водоснабдяване и канализация на съоръжения.

Характеристики на изготвянето на диаграми и чертежи

Символите за ВиК за различни компоненти се използват както в диаграми на съоръжения, така и в чертежи. И двата вида графично представяне на комунални услуги по същество служат на една и съща цел: създаване на работен проект, който служи като основен документ за строителни работи.

Диаграмата е концепция, началото на всичко, най-често базирано на конкретна техническа задача. Тя може да бъде създадена на всякакъв носител, включително обикновен тетрадка. Всички елементи на предстоящия дизайн могат да бъдат записани тук много свободно, като се посочат само монтажните единици и техните комуникационни връзки на обекта. Например, ето така:

По-информативни обаче са диаграмите, които показват проекцията на изградените комуникации и символите за всички предложени възли. В зависимост от необходимостта, в диаграмите се използват два вида проекции: двуизмерни и триизмерни (изометрични).

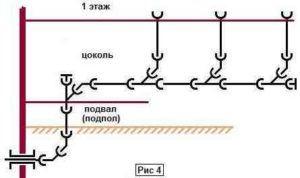

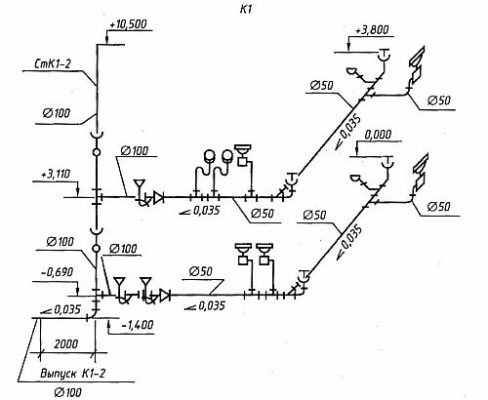

Двуизмерно (аксонометричен) диаграмите ви позволяват да представите обект в две равнини: по дължина и височина или по дължина и ширина:

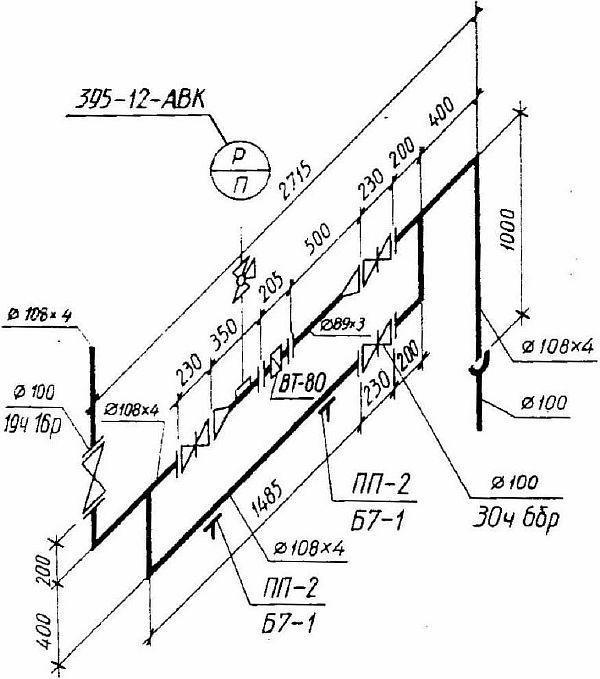

Изометрична проекция По-информативно. Позволява ви веднага да оцените работната площ по дължина, ширина и височина:

3D компютърното изображение е още по-визуално за дизайнера. То улеснява много поддържането на мащаба и размерите.

Наличието на всички размери в трите равнини, начертани в даден мащаб, трансформира подробна и внимателно изпълнена диаграма в чертеж. Всички чертежи в строителните проекти се изготвят на хартия. Това ги прави по-удобни за използване на място. На големи строителни обекти, оборудвани с компютри, информацията се дублира на специални уебсайтове с възможност за преглед на всяка секция от чертежа в 3D.

Основната цел на проекта е да се създаде план, който да отчита всички детайли на захранването със студена и топла вода на съоръжението и последващата му канализация.

Спецификациите на предложените чертежи също са важни, по-специално информация за кладенците, налични на строителната площадка, и топографията на района. Освен това проектът трябва да включва всички сертифицирани материали, необходими за работата.

Всички символи на чертежите трябва да отговарят на стандартите GOST. В противен случай ще бъде невъзможно точното извършване на монтажните работи. Необходимо е също така да се вземат предвид изискванията на SPDS (система за проектна документация за строителство) за разработване и поддържане на документация за монтаж на водопроводни инсталации на строителни обекти. Само по този начин може да се гарантира, че водоснабдителните и канализационните системи на дома ще работят ефективно и безопасно.

Конвенционални символи върху чертежи за водоснабдителни системи

Преди да се разработи проект за водоснабдяване за която и да е сграда, и по-специално за селска къща, се определя цялата група фактори, които могат да повлияят на функционирането на водоснабдителната система.

Тези фактори включват преди всичко наличието или отсъствието на централизирана водоснабдителна мрежа в близост до строителната площадка и дали тя може да причини спадове на налягането. Ако няма мрежа, се проектира локална водоснабдителна система с резервоар за съхранение.

Процесът на създаване на проект преминава през няколко етапа:

• Въз основа на общия брой точки за потребление на вода в къщата и на обекта се изчислява максималното натоварване на водоснабдителната система.
• Разработват се методи за компенсиране на водоснабдяването, когато налягането в централната или локалната мрежа спадне.
• Прави се чертеж.
• Оборудването се избира според избраната схема.

За да постави правилно водопроводните символи върху проектните чертежи, проектантът трябва да разбира компонентите на водоснабдителната система. Броят на водопроводните компоненти и материалите, използвани за водопроводните принадлежности, могат да варират по цена и качество, но това не променя нищо съществено.

Конвенционалните символи за схемите на тръбопроводите и съответните компоненти на водопроводната система във всички случаи остават приблизително следните:

• кладенец (или друг източник);
• помпа;
• резервоар за съхранение с тройник;
• две дренажни тръби: едната за битово водоснабдяване, другата за техническо водоснабдяване (градина, зеленчукова градина);
• система за филтриране на вода в дома с тройник;
• две дренажни тръби: едната за студена вода, другата за топла вода.

Конвенционалните графични символи за тръбопроводи са предназначени да покажат системата за тръбопроводи за топла и студена вода.

Студена вода От тройника на филтриращата система тя се влива в колектор, монтиран в къщата. Оттам се разпределя по тръби до съществуващите водопроводни точки.

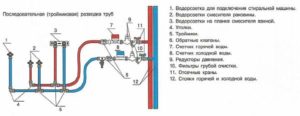

Топла вода се подава към нагревателя и след това се разпределя към точките по същия начин. Тази диаграма ясно показва това:

Канализация: дизайнерски характеристики

Канализационната система във всеки дом или бизнес е разделена на вътрешни и външни модули. Първият обхваща пречистването вътре в сградата, докато вторият осигурява външна канализация около дома.

Вътрешният канализационен модул се състои от мрежа от тръби, свързани в единна система. Този модул има само един изход от къщата, свързан с външния модул чрез възвратен клапан, който предотвратява преливането на системата, ако външните резервоари препълнят.

Външната канализационна система обикновено се състои от септична яма със септична яма, в която се изпускат всички вътрешни и външни отпадъчни води от външни канализационни връзки, включително канализация за дъждовна вода, ако има такава на обекта.

Монтаж на система за отводняване на дъждовни води

Отводняване на дъждовни води в многоетажна сграда – разглежда се неговият проектКакви видове има, кой осигурява поддръжка и функции за инсталиране

По време на процеса на проектиране се извършват редица изчисления. Основните от тях са:

• определяне на местоположението на водопроводните инсталации вътре в помещенията и методи за свързването им към канализационната система;
• Избор на методи за отводняване (принудително или самоотводняващо се). В случай на самоотводняващо се отводняване се изчислява наклонът на тръбите и тяхната маркировка.

Освен това, проектът взема предвид:

• Екологични изисквания за района, съседен на къщата: септична яма със септична яма не може да се разполага в близост до кладенци с питейна вода;
• Метод за обезвреждане на отпадъчни води. Той може да бъде автономен, с изхвърляне през септична яма, или централизиран, с отстраняване на отпадъците през близка обществена канализационна система.

Конвенционални символи за вътрешна канализация

Вътрешната канализационна система е проектирана да отвежда отпадъчните води от всички водопроводни инсталации в сградата. Водата, генерирана от дейностите на обитателите ѝ, обикновено се движи естествено през тръби, инсталирани под определен наклон. В редки случаи се налага принудително движение.

Редактор на изометрични диаграми на тръбопроводи

Помещенията, в които се намират водопроводните инсталации, са проектирани близо едно до друго. Това спомага за по-бързото оттичане и намалява риска от запушване на каналите.

За да се предотвратят неприятни миризми, всеки водопроводен елемент е проектиран с водонепропусклив сифон. Краят на тръбата, свързваща всички изходи, се прокарва през стената към външната страна на сградата.

Определянето на канализационната система трябва да отчита както вътрешните, така и външните канализационни мрежи.

Вътрешната канализация включва знаци, указващи:

• разклонения от всички санитарни помещения, разположени в помещенията;
• щрангове, които позволяват изпомпването на отпадъчни води от горните етажи към долните етажи;
• колектори, които събират отпадъчни води от различни източници;
• изпускателни системи;
• пречиствателни станции;
• вентилационни тръбопроводи;
• почистване на тръби;
• хидравлични уплътнения, които предотвратяват навлизането на неприятни миризми от канализационната система;
• канализационни тапи.

В този случай, канализационната тапа трябва да бъде маркирана. Ако има няколко тапи, местоположението на всяка от тях трябва да бъде посочено на чертежа.

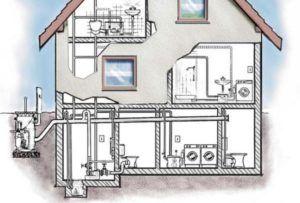

Вътрешната канализационна система в жилищните сгради се проектира с помощта на изометрични тръбопроводи със символични изображения, предимно като система за битови отпадъци. Тя включва и дренажни системи, свързани с дъждовни канали или специални улуци по периметъра на сградата. На мястото, където отпадъчните води излизат от къщата, се монтира специален сифон.

Ако решите Направете сами канализация в частния си дом, ние предлагаме стъпка по стъпка инструкции с видео урок, диаграми и проекти.

Конвенционалното обозначение в аксонометрията на канализационната система включва елементи, които са източник на отпадъчни води:

• оборудване за санитарни помещения (вани, мивки, тоалетни, бидета);
• съдомиялни машини и перални машини;
• Промишлено оборудване със системи за отпадъчни води.

Промивните устройства са свързани към водопровода. Отпадъчните води се насочват към външната канализационна система чрез сифони, които служат и като хидравлични уплътнения – U-образни тръби, пълни с вода. Всеки сифон е свързан с тръба с ревизионни отвори в случай на запушване.

Чертежът показва също така входните отвори за канализация и техните фитинги, които се използват за отвеждане на отпадъчните води към чугунени или пластмасови щрангове – тройници, колена и кръстосани тръби. Чертежът показва и изход на тавана за щранг тръбата, който се свързва с покрива и предотвратява замърсяването на сградата с неприятни миризми.

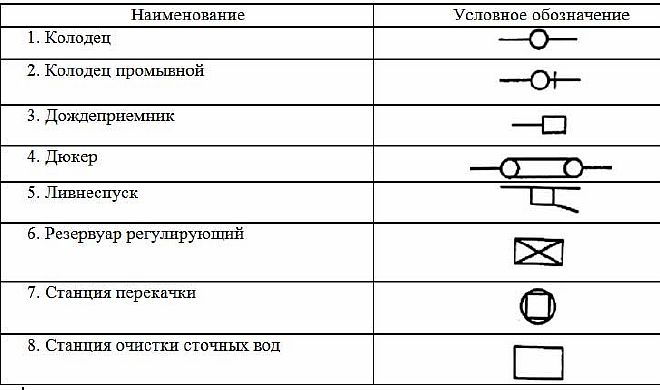

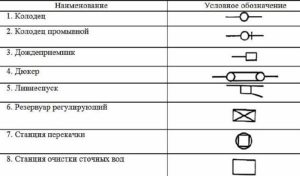

Графични символи върху чертежи на външни канализации

Външните канализационни системи обхващат пречистване на води и отводняване извън дома. Те могат да бъдат комбинирани, полуотделни или отделни. Комбинираните канализационни системи са проектирани да събират всички видове отпадъчни води в колектор и след това да ги насочват към пречиствателна мрежа.

Полуразделителната канализация е проектирана да отвежда всички дъждовни води, без да ги разделя на замърсени и чисти части.

Конвенционалните канализационни символи върху чертежите на разделителната система включват дъждовни и битови мрежи.

Дъждовните канали събират дъждовна вода или промишлени отпадъчни води и ги изпускат в канализационен кладенец или резервоар без предварително пречистване.

Канализационната мрежа, предназначена за битови нужди, прекарва атмосферни валежи или промишлени отпадъчни води през специална филтрираща система.

Графичните символи на електрическите схеми трябва да показват:

• устройства за приемане на отпадъчни води;
• тръби за отводняване на вода;
• външен канализационен щранг;
• изпускателна вентилационна тръба;
• хидравличен затвор;
• изход;
• канализационна мрежа на двора;
• канализационен кладенец с капак;
• дренажна фуния;
• вътрешен канализационен щранг.

Всеки от тези елементи има специфична функция в системата за приемане, предаване и пречистване на отпадъчни и дъждовни води и следователно трябва да бъде инсталиран както в къщата, така и на съседния обект.

Резюме на статията

Значението на символите в практиката на строителното проектиране е трудно да се надцени. По време на учебния процес се обработва голямо количество информация, не само относно оборудването, което се инсталира на обекта. Важно е да се създаде чертеж, който е разбираем за тези, които директно извършват работата: той трябва да е лесен за четене.

Именно за това са символите. Те могат да бъдат буквени или цифрови, но най-визуално привлекателна е графичната, символична версия.

Пиктограмите, използвани от ръководителя на проекта, позволяват на изпълнителя, четейки чертежа, лесно да определи кой елемент от създаваната система къде трябва да бъде инсталиран. Това значително опростява процеса на инсталиране на водоснабдителните и канализационните системи на място.

Голямо предимство на символите е, че те могат да се използват за обозначаване на чертеж, в съответствие с GOST, не само на водопроводните комуникации, но и на самите водопроводни инсталации: мивка, смесители, вана, душ, тоалетна.

Курс по водоснабдяване и канализация. Урок 1: Изготвяне на планове

Всеки от тези елементи се показва като специфичен чертеж. Това позволява веднага да се разбере какво трябва да се инсталира на определено място и в крайна сметка работата да се извърши по-бързо и ефективно.
