Видео диагностика на тръбопроводи и отоплителни мрежи

Съвременните технологии се използват широко в различни области от живота на хората. И отоплителните мрежи не са изключение.

По-специално, видеоинспекцията на тръбопроводи напоследък става много популярна. Този нов метод за мониторинг на мрежата се използва не само в предприятия и организации, но и по главни линии в домовете.

Този метод за инспекция на тръби се извършва с помощта на малка видеокамера, прикрепена към края на гъвкав маркуч. Маркучът преминава през вътрешността на тръбопровода, записвайки състоянието му. Данните от камерата се предават на монитор, което позволява на оператора да оцени външния вид и състоянието на тръбопровода в реално време.

В момента има два вида специализирани системи, използвани за мрежова видеодиагностика:

• Камери за преминаване през тръбопроводи. Използват се за проверка на състоянието на тръбопроводи с малък и среден диаметър. Камерата се движи по тръбопровода с помощта на полутвърд прът от фибростъкло. Този прът е свързан с операторската конзола, която получава видео изображение от мрежата.
• Роботизирани системи. При този метод камерата е монтирана на платформа с колела и се управлява от робот от операторска конзола. Този метод се използва за проверка на състоянието на тръбопроводи със среден и голям диаметър.

Видеодиагностиката на тръбопроводна система е ограничена от размера на мрежата. Например, ако няма схема на свързване, търсенето се извършва на случаен принцип. Докато камерата може да се движи свободно по една тръба, тя може да не е в състояние да проникне в друга. Също така е много трудно да се провежда диагностика в запълнени участъци от тръбопровода.

Мрежовата видео диагностика е от съществено значение в следните ситуации:

1. Когато е необходимо да се гарантира липсата на изместване на оста, целостта на връзките и тръбите.
2. Водоснабдителната компания изисква извършването на видеодиагностика при издаване на технически спецификации за присъединяването.
3. Когато мрежата е в състояние на запушване.
4. Когато има съмнение, че в главната тръба са попаднали чужди предмети или че тръбите са се разкачили.
5. Ако има съмнение за неоторизирано свързване на трета страна със системата, то не може да бъде открито без видеонаблюдение.
6. Когато мрежата минава под пода или стената и е необходимо да се възстанови загубената схема на окабеляване.
7. Когато консумацията на охлаждаща течност се увеличи рязко, това означава, че се е появил теч в някой участък от отоплителната мрежа или оборудване.

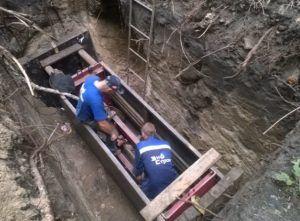

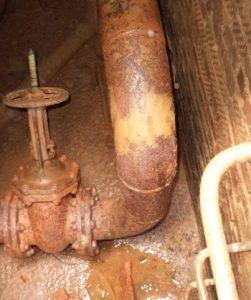

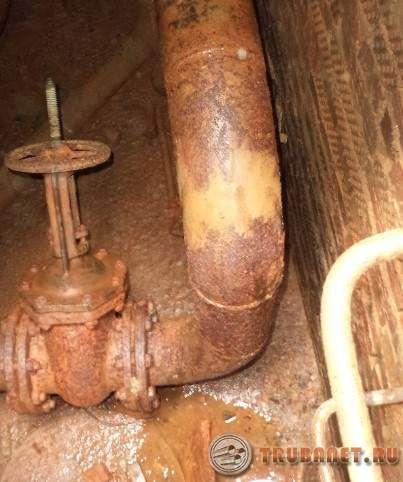

Провеждане на диагностика на отоплителни мрежи

Два вида видеодиагностика са с най-голямо търсене сред потребителите:

• Бърза проверкаТова е оценка на вътрешното състояние на тръбите и оборудването, без да се фокусира върху дребни детайли. Този вид диагностика идентифицира основни „дефекти“.
• Подробна проверкаТова е щателна диагностична процедура, която спира на всяка става, пукнатина и друга подозрителна характеристика. Те не само се изследват подробно, но и се анализира състоянието им с видеозапис и хартиен доклад (включително снимки и окончателни препоръки за по-нататъшни действия).

Очевидно е, че трудът и времето, необходими в двата случая, са напълно различни. Първият вид видеодиагностика отнема кратък период от време, докато другият вид диагностика не може да се похвали със същото.

Съвременната диагностика на тръбопроводите на отоплителните мрежи се извършва на високо ниво благодарение на уникалността на нашия софтуер. Това ни позволява да решим следните проблеми.

• Да се ​​​​установи действителното състояние на отоплителните тръбопроводи.
• Намерете местата на течове на охлаждащата течност.
• Проверете състоянието на структурните компоненти на мрежата.
• Идентифициране на фактори, водещи до ускоряване на корозионни образувания, зони на блуждаещи токове, зони на затлачване и наводняване на канали.
• Оценка на нивото на надеждност на тръбопровода.

За да се осъществи видеодиагностика на отоплителна мрежа, са необходими следните условия.

• Дължината на единично разстояние между инсталираните сензори трябва да бъде от 40 до 200 метра.
• Налягането на топлоносителя трябва да бъде най-малко 0,25 MPa.
• Трябва да има циркулация на охлаждащата течност.
• Диаметърът на тръбите трябва да е над 8 см.
• Не трябва да има вибрации по отоплителния тръбопровод и оборудването.

Резултатите от тази диагностика на тръбопровода се използват за:

• оценка на действителното състояние на материала на валцуваните продукти и компонентите.
• Установяване на степента на необходимост от подмяна на даден раздел и последователността на нейното изпълнение.
• Идентифициране на частта от системата, която е в напълно работещо състояние.
• Определяне на това колко рационално е да се извършват действия за защита от корозионни процеси и др.

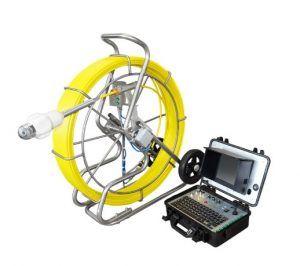

Оборудване за телевизионна инспекция

Видео

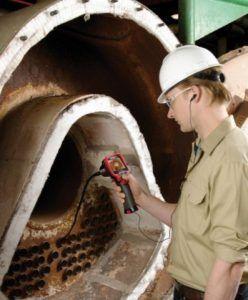

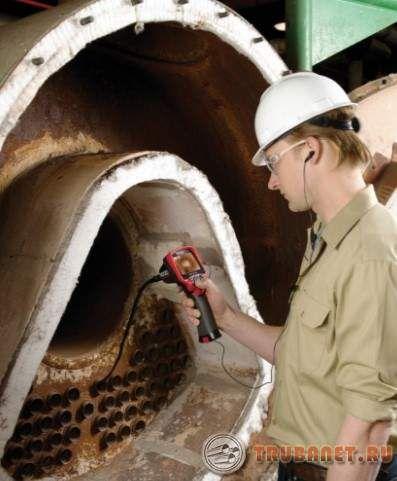

Съвременното видеодиагностично оборудване за тръбопроводи позволява предотвратяването на сериозни аварии, като по този начин се избягват значителни финансови разходи.

Професионалните техници могат лесно да идентифицират всякакви дефекти на тръбопровода, използвайки видеозапис. Това оборудване помага:

1. значително съкращаване на времето, необходимо за провеждане на изпита.
2. Избягвайте дренаж.
3. Спестете пари значително.

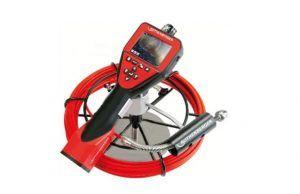

Видеодиагностичното оборудване се използва за:

• тръбопроводи за водоснабдяване.
• В предприятията за горивна енергия.
• На газопроводи.

Оборудването за този вид диагностика е най-удобният метод за идентифициране на проблеми в различни тръбопроводи. Камера, монтирана на специален кабел, може да достигне дори до труднодостъпни места.

Това оборудване позволява проверката на всеки сантиметър от тръбопровода за кратко време и елиминира тромавата процедура по копаене на дълги траншеи.

Друго предимство на видеооборудването е, че може да се използва не само на малки строителни обекти, но и на големи. Това става особено важно, ако тръбопроводът е разположен под критични инфраструктурни съоръжения.

Видео

Апаратурата точно определя продължителността на повредената зона на магистралата, което дава възможност за точно определяне на вида на възстановителните работи.

В допълнение към отстраняването на проблеми със системата, оборудването за видеонаблюдение се използва за проверка на състоянието на тръбопровода след планирана поддръжка или почистване. Това се прави, за да се гарантира, че няма проблеми.

Телевизионна инспекционна техника се използва и по време на въвеждането в експлоатация на нови съоръжения. В такива случаи мрежата се проверява за надеждност и наличие на чужди тела.

Може да се интересувате от следните статии - инсталация за хидравлично изпитване на тръбопроводи, ултразвуково откриване на дефекти на заварени шевове на тръбопроводни мрежи.

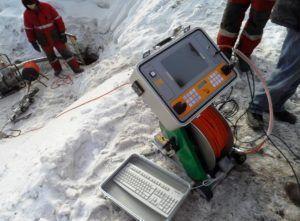

Оборудване от местни производители

Оборудване за видеодиагностика на тръбопроводи руско производство според техническите му характеристики не е по-лош от чуждестранните аналози.

РостХидроХолдинг е водещият руски производител на този тип оборудване. Тази компания е специализирана в научноизследователска и развойна дейност и произвежда видеодиагностично оборудване.

Географията на дистрибуция на продуктите на тази компания е обширна, обхващайки почти всички руски региони и страни от ОНД. Основният принцип на дейност на RostHydroHolding е абсолютната ориентираност към клиента и високото качество на продуктите.

Видео

Струва си да се подчертаят и продуктите на Rokot, произведени в Русия, които са претърпели модификации тази година.

Този самоходен робот може да се похвали с отлична проходимост и може лесно да маневрира по магистрали с голям диаметър.

Оборудван е с видеокамера, базирана на съвременна видеокамера Sony, и специален кабел – въже с висока разтегливост (над 2000 N). Това оборудване може да бъде допълнено с преносима ръчна макара за кабели с дължина на кабелите до 200 метра и 400 метра. Rokot позволява инспекция на мрежи с диаметри от 20 до 180 см.

Средната цена за видеодиагностична услуга се оценява на 5000 рубли. Клиентите могат да платят за услугата, използвайки предпочитания от тях начин на плащане.

Цената на услугата се уточнява в договора след изчисляване на дължината и сложността на тръбопровода. При поискване, всички записани данни ще бъдат предоставени на цифрово устройство за съхранение след завършване на видеодиагностиката.

Специалистите от комуналните дружества препоръчват провеждането на видеоинспекции на тръбопроводите с превантивна цел. Те също така препоръчват фокусиране върху повече от просто проблемните зони на тръбопровода.

Видео

Това ще помогне за идентифициране на дефекти на ранен етап. Обикновено диагностичните компании могат да извършат всички необходими ремонти, за да отстранят всички установени дефекти.

Преди да поръчате услуга за видеоинспекция, трябва да определите точно от какво се нуждаете: обикновена инспекция на конкретен участък от отоплителната мрежа или пълна инспекция с висококачествен, подробен запис. Това ще определи цената на видеоинспекцията.

Изготвяне на технически доклад

Каквато и да е целта на инспекцията на тръбопроводи, системата за инспекция на тръбопроводи може да реши всичко. Много компании предлагат тази услуга на потребителите и почти всички специалисти изпълняват работата си компетентно и бързо.

Видеокамерата може да се ориентира сама, така че операторът винаги да вижда ясен образ, а също така позволява проверка в режим на замръзнал кадър.

Въз основа на видеодиагностика и измервания се прави заключение за съответствието на конструкцията със строителните норми и разпоредби. Взема се и решение за пригодността на тръбопровода за употреба.

След това цялата получена информация се записва на диаграма, изготвя се технически доклад и се изготвя доклад. Приложени са препоръки и видеоклип на CD.

Видео

След приключване на видеоинспекцията на мрежата, компаниите издават технически доклад и доклад за видеоинспекция на тръбопровода. Докладът съдържа следната информация:

• Пълна картина на състоянието на използваните инженерни комуникации.
• Установяване на причината за аварийна ситуация в мрежата.
• Клиентите получават достоверна информация за качеството на извършените строителни, ремонтни или поддържащи работи, което може да послужи като основание за предявяване на искове срещу изпълнители или строителни фирми.
• Определяне на точния период на ползване на комуналните услуги.
• Пълна схема на инженерната конструкция.

Видеодиагностиката на магистралата е полезна за клиентите поради следните причини.

1. Получаване на изчерпателна информация за състоянието на изградената мрежа за съответствие със стандартите на SNTP и нейното качество.
2. Гарантирайте, че използването на отоплителната мрежа се извършва в съответствие с правилата и изискванията на организациите, извършващи контрола.
3. Получаване на препоръки относно методи за отстраняване на неизправности в главната линия.
4. Значителни икономии на пари и време по време на работа на мрежата.
5. С тази информация е възможно да се изготви план за извършване на основни ремонти на магистралата.

Видео

Видеодиагностиката на тръбопроводи е напълно нов, високотехнологичен метод, който позволява наблюдение на активността на мрежата, независимо от нейната дълбочина.

В този случай те не само оценяват вътрешното състояние на системата, но и вземат оптимално и рентабилно решение за почистване или ремонт на тръбопровода.
