Изолацията е структурен елемент или материал, който намалява топлопреминаването към околната среда. Изолирането на стоманени тръби е основният метод за удължаване на експлоатационния живот на тръбопроводите, а също така спомага за намаляване на загубите на топлина във водопроводните и отоплителните системи.
Струва си да се отбележи, че изолираните тръби могат да запазят своите експлоатационни характеристики по-дълго. Това е особено важно за външни системи, които са най-изложени на фактори на околната среда.
Топлоизолацията за стоманени тръби ги предпазва от замръзване и спуквания, като по този начин се избягват аварийни проблеми. Следователно, закупуването на защита предварително е значително по-рентабилно от предприемането на аварийни ремонти през зимата.
Всички защитни материали са произведени в строго съответствие с нормативните изисквания и са одобрени за монтаж в следните мрежи:
- газ и петрол;
- различни инженерни комуникации;
- с висока влажност на почвата;
- с ниски температурни показания и чести температурни промени.
Изолираните стоманени тръбни валцови материали се използват в следните области:
- ВодоснабдяванеИзолацията на такива горещи системи се извършва не само поради причини, свързани с разходите, но и поради причини, свързани с безопасността.
- Отоплителна системаТоплоизолацията предпазва такива мрежи от разкъсване, което може да възникне поради голяма разлика между вътрешните и външните температури.
- КоминиПри изолиране на комин е важно да се използват нетоксични и топлоустойчиви материали. Тъй като температурата пред горивната камера е приблизително -25 градуса по Целзий или повече, а близо до самата горивна камера тя се повишава до над 55 градуса по Целзий.
Цената на изолационните материали зависи от вида. Цените започват от 160 рубли за тръби с диаметър 5,7 см.

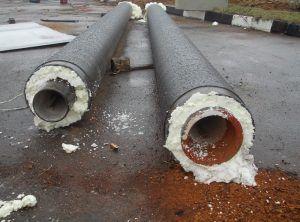

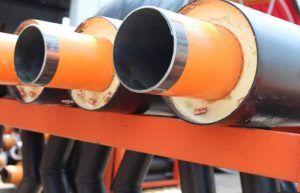

Покритие от полиуретанова пяна (PUF)
Стоманени тръби с изолация от полиуретанова пяна се използват за безтраншейни и надземни инсталации на отоплителни мрежи. Изолацията от полиуретанова пяна се произвежда с помощта на най-новите технологии и висококачествени материали.
Полиуретанова пяна (PUF) Те са създадени от пари на екологично чисти компоненти. Това са Voratek CD 100 и Izolan-345. Отличителна черта на този продукт са високите му топлоизолационни свойства (97%).
В сравнение с минералната вата, която се използва широко, полиуретановата пяна губи по-малко топлина. При нормална влажност топлопроводимостта на полиуретановата пяна е много по-ниска от тази на минералната вата.
Ако разгледаме предимствата на полиуретановата пяна, те са следните:
- Температурата, при която може да се използва, е от 85 до 135 градуса.
- Дълъг период на употреба (до тридесет години).
- Топлоизолационни свойства до 97 – 98%.
- Намаляване на разходите за монтаж на отоплителни магистрали.
- Намалени разходи за ремонти на водопроводната мрежа.
- Възможност за употреба в различни климатични условия.
- Лесно идентифициране на зоната на аварийната ситуация.
И най-важното предимство е, че полиуретановата пяна няма никакво отрицателно въздействие вредно въздействие върху околната средаТова също така намалява изтичането на работната течност поради повишената защита от корозия.
Дебелината на стените на стоманените тръби и височината на повърхностното покритие от полиуретанова пяна при фирмите, продаващи тези продукти, се регулират в съответствие с желанията на клиента.
Видео: Изолация на тръби, сравнение на видовете
Днес вариантите, използващи изолация от полиуретанова пяна, са признати за най-модерното и ефективно решение за намаляване на разходите за енергия и защита на тръбните материали от агресивни влияния на околната среда.
Стоманени тръби с изолация от полиуретанова пяна се използват при изграждането на различни отоплителни тръби. Производствените стандарти са определени от GOST 30732-2006.
Нека разгледаме техните технически характеристики:
- Индексът на плътност е не по-малък от 60.
- Якост на натиск не по-малка от 0,3.
- Абсорбцията на вода по време на кипене в продължение на час и половина е не повече от 10.
- При температура от +50 градуса, топлопроводимостта е не повече от 0,033.
Тези опции са подходящи за следните параметри на охлаждащата течност:
- Работно налягане в рамките на 1,5 MPa.
- Температурата на охлаждащата течност не е по-висока от 140 градуса.
Основните предимства на продуктите с полиуретанова пяна:
- Дълъг експлоатационен живот, повече от 30 години.
- Намаляване на загубите на топлина.
- Способност за работа при високи температури.
- Намаляване на разходите за ползване на отоплителни мрежи с 10 пъти.

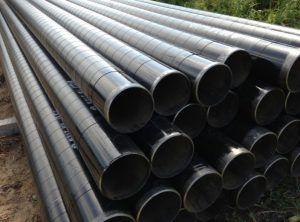

Защитна лента
Предлага се подсилена изолация за стоманени тръби, съгласно GOST 9.602-89. Тази защита на базата на полимерна лента ефективно изпълнява функцията си на външната повърхност.
Този вид изолация се полага чрез увиване на лентата с припокриване. Това се прави след нанасяне на битумно-полимерен грунд.
Има цял списък с изисквания за този вид външна изолация:
- Високонадеждно и трайно залепване към стоманени тръби.
- Високо ниво на механични характеристики.
- Устойчивост на ултравиолетови лъчи.
- Висок диелектричен капацитет.
- Устойчивост на катодно разпадане.
Подобрената защита, базирана на тези ленти, има следните предимства:
- технологичност;
- висока сигурност.
Видео: Топлоизолация на тръбопроводи
Характеризира се с високо качество и помага за предотвратяване на външна корозия и механични повреди. Също така позволява използването на стоманени тръбопроводи в зони с висока влажност и в широк температурен диапазон.
Това подсилено покритие се е превърнало в най-разпространения вид изолация. В момента често се използват полиетиленови лепилни ленти, осигуряващи дългосрочна защита на стоманените тръби.
Тръбите с този тип обвивка се използват широко в комунални услуги (водоснабдителни системи, канализация). Тези материали могат да бъдат намерени и в тръбопроводи за нефтопроводи.

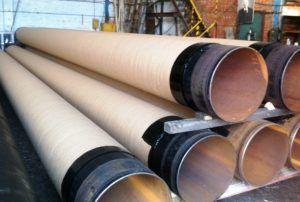

Силно подсилена изолация (HRI)
Стоманена тръба с VUS изолация използва се за полагане на газопроводи и нефтопроводи и отоплителни системи.
Високоармираната изолация (HRI) се произвежда съгласно стандартите на ГОСТ и разширява обхвата на приложение на стоманени тръбопроводи. Тя увеличава тяхната надеждност и експлоатационен живот. Тези продукти запазват свойствата си дори при неблагоприятни условия.
Тази защита е една от възможностите за предпазване на мрежата от излагане на агресивни химически среди и корозивни образувания.
VUS се произвежда чрез екструдиране с плоски прорези. Екструдираният полиетилен служи като защитен слой.
Видео: Вътрешна изолация (ВИИ) на стоманени тръби
- Основният слой е грунд, който запълва малки пукнатини.
- Междинният слой се състои от лепило. Той служи за свързване на грунда и създаване на външното покритие.
- Последният слой на тази изолация е нанасянето на екструдер. Това позволява равномерно разпределение на защитния слой по повърхността.
Предимства на специализираната военна професия:
- Срокът на експлоатация на тръбопроводите се удължава и достига половин век.
- Абсолютно екологично чист.
- Намаляване на топлинните загуби с до тридесет процента.
- Лесна поносимост към температурни промени.
- Впечатляващ период на експлоатация без повреди и следователно спестявания при ремонти.
- Те могат да се използват за подводен монтаж.
- Такива продукти могат да се използват при температури от -25 до +65 градуса.
- Устойчивост на механични влияния.
- Високи водоотблъскващи свойства на валцувани метални изделия.

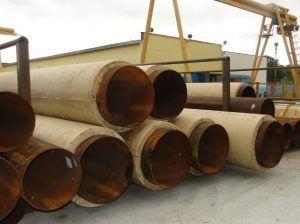

Защита от разпенен полимер-минерален (PPM) материал
Стоманените тръби с PPM изолация са монолитна структура с променлива плътност по напречното им сечение. Тази структура се характеризира с високо качество и мономерен характер на топлоизолационния слой, който е без кухини и образувания на ръжда.
Продукти с пяна полимерно-минерална изолация се използват в подземни и надземни тръбопроводи. Стоманените тръби, покрити с тази изолация, са разположени под три слоя:
- Антикорозионно, което предпазва от корозия.
- Топлоизолация. Тя е пореста и дебелината ѝ зависи от климатичните условия на даден регион.
- Механична и хидроизолация. Този слой осигурява здравина на конструкцията и я предпазва от влага.
Техните предимства са очевидни:
- Няма нужда от допълнителна защита на системата от корозия и влага. Тези материали са 100% херметически затворени.
- Продуктите с PPM изолация не са податливи на механични повреди.
- Устойчивост на влага.
- Намалява времето, необходимо за строителство.
- Елиминира мащабните загуби на топлина, дори ако външният слой се разпадне.
- Паропропускливостта остава непроменена, а задържането на влага остава непроменено. Това позволява спестяване на разходи за поддръжка на сградата.
- Дълъг експлоатационен живот, над тридесет години. Този дълъг експлоатационен живот се постига чрез химични реакции между пълнителя и полиизоцианата.

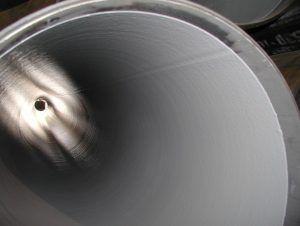

Вътрешна изолация на стоманени тръбопроводи
Вътрешната изолация на стоманени тръби се използва широко в различни тръбопроводни системи. Впечатляващите якостни свойства на вътрешно изолираните тръби преодоляват недостатък, общ за всички метални продукти: податливостта на корозия.
Вътрешното покритие решава два проблема едновременно: предпазва стоманените тръби от корозия и намалява хидравличното съпротивление.
Материалите, използвани за вътрешното покритие, се характеризират с гладка повърхност, което намалява загубите от триене в системата. Епоксидната смола е най-обещаващият вариант.
Често се използва и циментово-пясъчна смес с ниско водоциментово съотношение. Тази смес се нанася върху повърхността, като се използва методът на централно полагане. Тази техника осигурява равномерен слой и желаната плътност.
Полученият слой е с дебелина от 0,4 до 1,6 см. Той ефективно предпазва метала от външни влияния. Под този защитен слой металът се пасивира от разтвора на калциев хидроксид, създаден по време на процеса на хидратация на цимента.
CPI защитата е нещо повече от просто антикорозионно покритие. Липсата на ръжда по тръбата осигурява ниска грапавост в сърцевината ѝ. Освен това, гелният слой намалява триенето на флуида върху стоманената повърхност и предотвратява вътрешното замърсяване.
Дори появата на ръжда отгоре не намалява експлоатационните характеристики на тръбопровода и те могат да удължат експлоатационния им живот с няколко десетилетия.
Изолирането на стоманени тръби със съвременни материали ефективно защитава тръбопроводните системи. Това минимизира топлинните загуби и удължава експлоатационния живот на тръбопроводната система. Това намалява разходите за енергия и следователно намалява сметките за комунални услуги.
