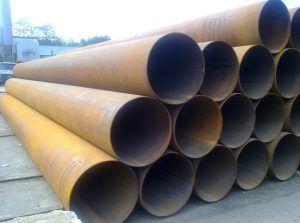

Стоманените тръби с голям диаметър са продукти с външен обем от 530 мм или повече. Водещите приложения на тези видове тръби включват нефтопроводи, газопроводи, водоснабдителни системи, отоплителни мрежи и дренажни системи. Те са с голямо търсене и в строителните проекти.
Те се използват също в машиностроенето и в производството на метални конструкции, вентилационни системи и други тръбопроводи. И във всички тези приложения тези продукти с големи размери са се доказали като изключително ефективни.
Почти всички продукти от тази линия са висококачествени и достъпни. Водещи местни производители се намират в Челябинск, Алметьевск, Харцизск и Ижорск.

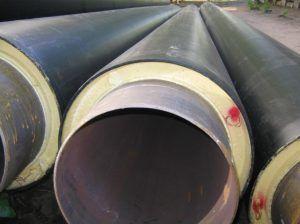

За опции от стомана с голям диаметър прилагайте защита CPI, VUS и PPUТова се прави с помощта на специални материали. Това е от съществено значение за водопроводи, нефтопроводи и газопроводи.
Тази защита помага за намаляване на разходите и загубите на топлина в производството; тя трябва да бъде избрана и приложена правилно. В противен случай тръбопроводът няма да функционира без повреди и експлоатационните разходи ще се увеличат.
Диаметър

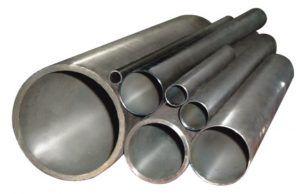

Външен и вътрешен диаметър Стоманените тръби имат различни характеристикиТе могат да бъдат както следва.
- Конвенционално. Показва номиналните вътрешни размери.
- Номинален. Това е действителният размер на измеренията.
- Външен. Тази стойност е основната при класифицирането на продукти с голям обем..
- Вътрешен. Тази стойност е много важна при избора на свързващи елементи за тръби с голям обем.
В същото време дебелината на стената на този тип тръбни материали става не по-малко важна.
Известни са и определени фиксирани стойности за външния диаметър на тези продукти. Те позволяват избора на необходимите размери, като се вземат предвид предварителните проектни цели на изгражданата конструкция.
В действителност, външният диаметър играе важна роля в определени ситуации. Например, при изграждането на вътрешни дренажни системи, крепежните елементи се избират въз основа на външния диаметър на основните компоненти.
Стандарти за обем
Стандартните диаметри на стоманените тръби са дадени в GOST 10704-91. Всички стандартни продукти са условно разделени на следните категории.
- Големи тръби. Те включват размери над 508 мм. Те се инсталират предимно в газови и нефтени мрежи.
- Типове със среден обем. Тази продуктова линия е с диаметри от 114 до 508 мм. Тяхното предназначение е да захранват градски водопроводи и да обслужват промишлени тръбопроводи за събиране на суров петрол.
- Продукти с малък диаметър (до 114 мм) се инсталират в тръбопроводи за крайни потребители.
Гледайте видеото
Можете да намерите необходимите размери в предоставената таблица (всички обозначения са показани в милиметри, вижте как да преобразувате в инчове):
| Големите | Средно | Малък |
| 1420 г. | 530 | 108 |
| 1220 г. | 478 | 102 |
| 1120 | 426 | 95 |
| 1020 | 406 | 89 |
| 920 | 377 | 88 |
| 820 | 355 | 76 |
| 720 | 325 | 73 |
| 630 | 273 | 70 |
| 530 | 244 | 63 |
| — | 219 | 60 |
| — | 193 | 57 |
| — | 180 | 54 |
| — | 177 | 53 |
| — | 168 | 51 |
| — | 159 | 48 |
| — | 152 | 45 |
| — | 140 | 44 |
| — | 133 | 42 |
| — | 127 | 40 |
| — | 114 | 38 |
| — | — | 36 |
| — | — | 35 |
| — | — | 33 |
| — | — | 32 |
| — | — | 30 |
| — | — | 28 |
| — | — | 27 |
| — | — | 26 |
| — | — | 25 |
| — | — | 24 |
| — | — | 23 |
| — | — | 22 |
| — | — | 21 |
| — | — | 20 |
| — | — | 19 |
| — | — | 18 |
| 16 | ||
| 15 | ||
| 14 | ||
| 13 | ||
| 12 | ||
| 10.2 | ||
| 10 |
Таблицата със стандартни размери показва размерите на стоманените тръби. Таблиците са удобни за определяне на точни размери. Въпреки това, асортиментите от стомана често са показани в инчовеТова измерване се използва широко в много страни по света.
За да избегнете трудности по време на работа, препоръчвам използването на таблици, които предоставят съответствия по обем. Това улеснява определянето на необходимите размери на елементите, които ще се съединяват, и свързването им.
ГОСТ
Стоманените тръби с голям диаметър са с голямо търсене в металургичната промишленост. Те се използват при изграждането на вентилационни, водопроводни, паропроводни, газопроводи и нефтопроводи. Тръбите с голям диаметър отговарят на най-високите стандарти за качество.
Те се отличават със своята надеждност и дълъг експлоатационен живот. Поради тези причини са проектирани за системи, където надеждността и дългият експлоатационен живот са от първостепенно значение.
Размерите и всички допустими отклонения трябва да отговарят на ГОСТ 10704При производството на валцовани тръби с голям размер се прави само един заваръчен шев. Съгласно нормативните изисквания, заваряването се прави първо от външната страна, а след това от вътрешната страна.
Асортимент
Асортиментът от стоманени тръби с голям диаметър се определя от стандартите GOST, които се различават по методите на производство. На вторичния пазар се предлагат продукти с диаметри от 159 до 1420 мм.
Гледайте видеото
Този диапазон за тръби с голям обем започва от 53 см. Докато версиите с прав шев (SS) с диаметър над 1420 мм не са обхванати от GOST, налични са версии с прав шев от този размер. Продуктите с прав шев се произвеждат от 8 мм, докато версиите със спирален шев се произвеждат с минимален обем от 159 мм. Тези вариации в размерите се основават на технологията на производство.
Според асортимента, всеки продукт има индивидуален спектър дебелина на стенатаКолкото по-голям е обемът на стоманената заготовка, толкова по-голяма е минималната дебелина на стената. Трябва да се отбележи, че дебелината на стената пряко влияе върху теглото и цената на продукта.
ГОСТ не налага строги стандарти за дължината на тръбите. В допълнение към геометричните изисквания, цялата гама тръби трябва да отговаря на специфични технически стандарти. Тези стандарти определят видовете заварки, стомана, маркировки и сложността на изпитванията, на които тръбата трябва да премине.
Електрозаварени тръби
Електрозаварените стоманени тръби с голям диаметър се произвеждат от ленти или листове чрез формоване и електрическо заваряване. Заваряването по напречната ос създава прав шев, откъдето идва и наименованието „прав шев“ за този вид продукт.
За да се подобрят антикорозионните им свойства, продуктите се обработват със специални съединения. Суровините, използвани за производството на тези продукти, са въглеродна и нисколегирана стомана.
Основните приложения на тези стоманени продукти са тръбопроводи, метални конструкции и машиностроене. Електрозаварените тръби с голям диаметър се използват в газови и нефтопроводи, водопроводи и отоплителни магистрали.
Правошевните електрозаварени продукти, произведени чрез заваряване, се използват широко при монтажа на тръбопроводи и изграждането на метални конструкции. В зависимост от вида стомана, електрозаварените продукти се обозначават, както следва.
- SP. Това са електрически заварени версии с прави шевове, изработени от мека стомана.
- PS. Това са електрически заварени продукти с прави шевове, изработени от полу-успокоена стомана.
- КП. Това са електрически заварени продукти, изработени от кипяща стомана.

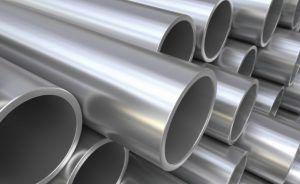

Безшевни тръбни валцовъчни материали
ГОСТ стандартите за безшевни стоманени тръби с голям диаметър стават все по-популярни за полагане на системи за различни цели. Дебелината на стената на тези валцовани тръби достига до 5 см. Те също така имат висок коефициент на пропускливост, позволяващ вътрешно налягане до 12,5 MPa.
Те са изработени от следните видове стомана:
- Структурни нелегирани (S185, S195T и др.).
- Полуспокой се и спокоен (HCTZ).
- Въглероден полуспокоен и спокоен ST3, ST4.
- Нисколегирана марка със съдържание на въглерод не повече от 0,48, както е разрешено от изискванията.
Гледайте видеото
Обикновено дължината на големите валцувани тръбни продукти е впечатляваща, достигайки до четиринадесет метра. Безшевните видове предлагат значителен диапазон на дължина. Според ГОСТ те се класифицират като:
- Измерено. Най-голямото отклонение в този случай може да бъде не повече от 1,5 см.
- Кратно на измерената стойност.
- Ограничен тип в рамките на измерена дължина. Максималното отклонение в този случай е не повече от 50 см.
- Безразмерно. В този случай индикаторът за дължина се определя от клиента.
Производство
Производството на стоманени тръби с голям диаметър се извършва по следния начин. Качеството на тези валцувани тръбни материали се следи чрез контрол на качеството, включително изпитвания на опън, огъване, натиск и хидравличен удар.
Информацията за маркиране, предоставена на клиентите, е следната.
- Име на производителя.
- Име на продукта.
- Истински ТУ.
- Дата на производство.
- Номер на партида.
- Заключение относно степента, до която този продукт отговаря на изискванията на техническите спецификации и работната документация.
Много местни компании, произвеждащи едрогабаритни валцувани стоманени продукти, са независими субекти в производствения сектор. Те са се доказали като надеждни партньори, доставящи продукти с най-високо качество на конкурентни цени.
Гледайте видеото
Техните продукти се характеризират с високи експлоатационни и технически възможности и почти не са подложени на деформационни промени и температурни колебания.
Цялата продуктова линия е произведена в строго съответствие с регулаторните изисквания и е получила всички необходими сертификати. Това ниво на качество открива широк спектър от приложения за потребителите.
Когато обсъждаме производството на тази продуктова линия, е изключително важно да споменем нейното транспортиране. Това е така, защото транспортирането им трябва да се извършва при стриктно спазване на приетите стандарти за безопасност.
Такъв транспорт се извършва с нискоетажни камиони за дълги разстояния. Тези превозни средства са оборудвани със специални заключващи устройства, които позволяват закрепването на товара.
Стоманени тръби със стандартна дължина и малък обем могат да се пакетират, но продуктите с по-голям размер трябва да се подреждат и закрепват отделно.
За такъв транспорт е разрешено използването на мобилни талиги, които са свързани с трактори чрез съединител, но съединителят трябва да има собствена система за маркиране.
Гледайте видеото
ВАЖНО! Колоните от превозни средства, превозващи големи валцувани стоманени продукти, трябва да бъдат придружени от мобилен кран. Това може да е необходимо за аварийно повдигане на случайно изпуснати предмети.
Стоманените тръби с голям диаметър са широко използвани. Правилният избор и правилната употреба гарантират тяхното качество и дълъг експлоатационен живот.
