Инфрачервено подово отопление под плочки: стъпка по стъпка монтаж

Инфрачервеният под е отоплителна система, която използва тънък нагревателен филм с проводим въглероден слой (плътнен или на ивици). Помещението се отоплява не през замазката, а чрез инфрачервено лъчение, което затопля околните предмети (интериорни елементи, стени и др.), което го прави отлична алтернатива на хидравличното и кабелното подово отопление. Предимството му е лекотата и бързината на монтаж.

Най-доброто покритие за всякакви подово отопление, включително филмов тип, се счита за плочки, особено при полагане в банята и кухнята (разберете какъв тип Най-добре е да изберете подове за кухнята (И как да го поставите сами). В края на краищата, плочките са издръжлив, здрав, устойчив на влага и екологичен материал.

Кой под е най-подходящ за плочки?

Съществуват различни модели подово отопление, включително на водна основа и електрическо. Електрическите подово отопление се подразделят допълнително на кабелни, пръчковидни и филмови. Всеки вид има своите плюсове и минуси., на което трябва да обърнете внимание при избора на подово покритие.

Хидравличното подово отопление е система с вградена тръба, през която циркулира загрята охлаждаща течност. Често се монтира в замазка.

Електрическите кабелни системи използват кабел като нагревателен елемент. Подобно на системите на водна основа, този тип обикновено се излива върху бетонна замазка, въпреки че е възможен и метод за сух монтаж.

Електрическите инфрачервени подове са най-лесните и евтини за монтаж, особено в апартаменти. Те се състоят от тънък филм с карбонови плочи.

Предимство на плочките е, че когато се поставят върху подово отопление, те позволяват на топлината да преминава, което повишава ефективността на отоплителната система. Плочките често се полагат върху бетонна повърхност и се закрепват с лепило. Те са идеален завършващ материал за подове на водна и кабелна основа, запълнени със замазка.

Декоративното довършване на инфрачервени отопляеми подове с порцеланови плочи представлява редица предизвикателства и особености, тъй като „пайът“ е много тънък. По принцип обаче няма ограничения за тази комбинация.

Възможно ли е да се постави филмов подстилка под плочки?

Преди да решите да инсталирате електрическо инфрачервено фолио за подово отопление под PVC плочки, трябва да разберете как да го направите. Затова експертите препоръчват да се запознаете с инструкциите за монтаж на тази система и нейните условия на работа.

Инструкциите за подово отопление на филмова основа показват, че върху тях могат да се полагат различни материали, включително линолеум, ламинат и килим. Допустимо е също така да се монтира това отоплително устройство под плочки. Описанието на системата включва препоръки за монтаж на инфрачервени подове под плочки.

Моля, обърнете внимание! Инфрачервените отопляеми подове могат да се монтират под порцеланови плочки на открито, тъй като са устойчиви на влага.

Когато подреждате пътеки около къщата с този вид отопление, те никога няма да се покрият с хора.

Характеристики на инсталирането на инфрачервено подово отопление под плочки

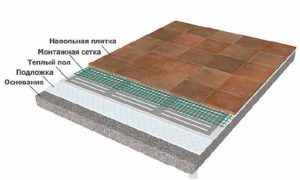

Единствената особеност при изграждането на такъв "пай" с плочки е, че не се използва "сухо" полагане, а се използва лепило за плочки или се прави саморазливна подова настилка.

Ако се даде предпочитание на "мокрия" метод, при изграждането на филмови подове трябва да се вземат предвид редица характеристики:

1. Ниската адхезия означава, че простото изливане на циментов разтвор върху такива подове не се препоръчва, тъй като получената конструкция ще бъде плаваща. Ако нещо тежко падне върху такава повърхност, замазката може да се напука, което ще затрудни ремонта.

Някои се опитват да подобрят адхезията, като правят прорези върху продукта, но експертите съветват да не се използва този метод. Тези зони са трудни за изолиране, което създава риск от утечка на електричество.

• Фолиото не понася добре алкали – съдържащите се в циментовия разтвор алкали ще окажат отрицателно въздействие върху инфрачервените подове, което ще доведе до бързото им разрушаване.

Ако решите сами да инсталирате система за подово отопление на филмова основа под плочките си, трябва да спазвате определени технически изисквания по време на монтажа, които са описани подробно по-долу.

Принцип на действие

Инфрачервеният под е тънък филм с въглеродни пластини, разположени между слоевете му. Те служат като нагревателен елемент, генериращ топлина. Устройството работи от електрическата мрежа и използва инфрачервени лъчи с диаметър 10–20 микрона.

Фолиото бързо загрява пода, а термостатът му позволява да се изключи, когато се достигне желаното ниво на нагряване, и да се включи отново, когато се охлади. В резултат на това уредът работи приблизително 20 минути на час.

Филмовите подове имат най-висока ефективност в сравнение с други системи. Въпреки че се нагряват бързо, консумацията на енергия е минимална, което прави инфрачервените подове по-рентабилни и енергийно ефективни.

Освен това, той загрява предметите в стаята, а не самия въздух, което от своя страна загрява въздуха. Това създава прекрасна атмосфера в апартамента, тъй като въздухът не става твърде сух, а в същото време е наситен с отрицателно заредени частици.

Инфрачервеният под е идеален за различни помещения, идеалният вариант е да го поставите под плочки в тоалетната или баня (препоръчваме ви да прочетете стъпка по стъпка инструкциите за инсталиране на нагревателен елемент в банята).

Характеристики

Както бе споменато по-рано, инфрачервените подове се продават на ленти с ширина от 50 до 110 см, като дължината се регулира с помощта на прорези, позволяващи рязане. Нагревателните елементи са въглеродни плочи, поставени във вътрешността на фолиото.

Дебелината на филмовия „пай“ също играе важна роля; за разлика от други топли системи, тя е само 5 мм без финишно покритие.

Основната разлика между фолиевото отопление и конвенционалното радиаторно отопление е, че то е разположено под декоративно покритие. Това позволява поддържането на комфортна атмосфера в дома. Температурата се регулира от термостат; максималната възможна температура е 50 градуса по Целзий, но препоръчителната температура е 21 градуса по Целзий.

Подът изисква 220W мощност, за да функционира, а максималната консумация е 250W/m2.

Предимства на инфрачервения под под плочки

Основното предимство на фолиото за отопление е лесният монтаж, който отнема само един ден. Освен това, системата не изисква поддръжка по време на работа. Заслужава да се отбележи, че този тип подови настилки не замръзват през зимата.

Предимствата на инфрачервен под, положен под плочки, включват:

• дължина на вълната - тя е 5 - 20 микрона, така че лесно преминава през плочката;
• лесен контрол на температурата - позволява ви да създавате комфортни условия без никакви затруднения;
• икономичен - консумира малко електроенергия;
• липса на електромагнитно излъчване - тоест не вреди на хората;
• способност за йонизиране на въздуха;
• не висока цена;
• ефективност - тя е с 20% по-висока от другите отопляеми подове;
• функционалност - ако един елемент се счупи, цялата структура продължава да функционира;
• малка дебелина - която не влияе на височината на таваните;
• устойчивост на влага - може да се полага в помещения с висока влажност (баня, тоалетна, басейн).

Недостатъци

Въпреки всички предимства, филмовите подове, поставени под плочки, имат и недостатъци:

• Отоплението се препоръчва за помещения с малка площ; при инсталирането им в помещения с впечатляващи размери разходите ще се увеличат значително;
• тъй като подът не е под тежки предмети и водопровод, не е възможно да се пренаредят мебелите в апартамента;
• Използването на лепило или бетонна замазка за закрепване на плочките значително ще намали експлоатационния им живот;
• повреда може да доведе до късо съединение;
• Допустимо е полагането на филма само върху идеално гладка основа;
• възможно е механично повреждане на филма, тъй като плочките имат значително тегло;
• Адхезията на инфрачервения под затруднява монтажа.

Моля, обърнете внимание: За да се подобри адхезията, се препоръчва да се монтира гипсокартон или мрежа от фибростъкло между отоплителната система и плочките.

Това обаче ще намали топлинната мощност на конструкцията.

Материали, от които ще се нуждаем

Ако планирате сами да инсталирате инфрачервен под с финишно покритие (плочки), трябва да се запасите с необходимите материали и инструменти.

Трябва да се купи:

• термо фолио с комплект скоби;
• електрически проводник;
• регулатор на температурата;
• битумен изолационен материал;
• топлоизолация;
• подсилващ продукт;
• полиетиленово фолио;
• суха саморазливна смес;
• лепило за плочки;
• строителна лента.

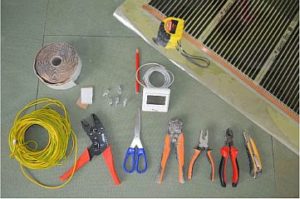

Инструментите, които ще ви трябват, когато инсталирате инфрачервено подово отопление под плочки, включват: мултицет, ролетка, отвертка, триъгълник, измервателна лента, клещи и гумен чук.

Ако закупите стандартен комплект за фолио за под, той включва, освен самото термо фолио, скоби, електрически проводници и битумен изолационен материал със самозалепваща се основа.

Моля, обърнете внимание! Важно е да изберете правилното напречно сечение на кабела за свързване на пода към термостата.

Технология на монтажа

След като сте подготвили всички компоненти и инструменти, можете да продължите директно към полагането на филмовите инфрачервени подове под плочките.

Гледайте видео инструкциите за монтаж

Монтаж на инфрачервено фолио под плочки „Направи си сам“: Инструкции за монтаж стъпка по стъпка

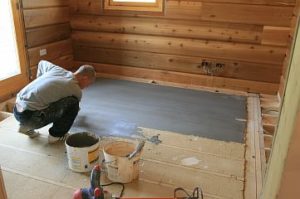

Подготовка

Инфрачервените подове са особено чувствителни към дефекти в основата и към подготовката им трябва да се подхожда сериозно.

Процесът включва:

1. Демонтаж на старо покритие.
2. Почистване на пода от замърсявания и отломки.
3. Обезмасляване на повърхността и обработка с грунд.
4. Изравняване на подовата основа: „сухият“ метод използва експандиран глинен пясък. Този метод е прост, но експандираната глина може да повреди нагревателните елементи. Бетоно-циментова или саморазливна смес позволява гладък и равен под.

С твърда и равна основа, процесът на подготовка е значително опростен. Просто нанесете тънък слой саморазливна смес.

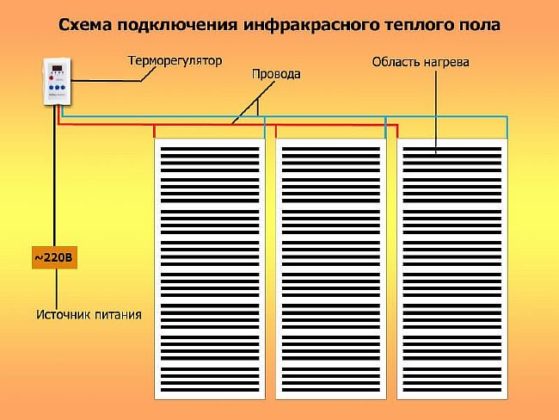

Разработване на схема за полагане

Преди полагане е необходимо да се изготви план за разположението на листовете. Фолиото не е подходящо за полагане под тежки мебели или водопроводни инсталации. Ето защо е важно предварително да се планира разположението на помещението. С помощта на този план се маркира основата, където ще бъде монтиран нагревателният елемент. Разстоянието от стените трябва да бъде най-малко 20 см.

След това определете мястото за термостата. Той трябва да бъде поставен на стената, на 15 см над пода. Препоръчително е да се изрежат канали за проводниците, които ще преминават от устройството към фолиото, където ще бъдат поставени.

Моля, обърнете внимание! Препоръчително е да монтирате термостата преди монтажа на пода, тъй като това е мръсна работа.

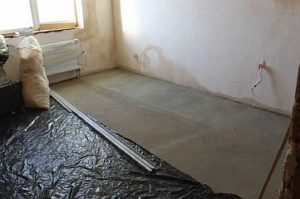

Хидроизолация

Върху подготвената повърхност се полага хидроизолационен материал, можете да използвате специална мембрана или обикновено полиетиленово фолио.

Продуктът се полага с припокриване, а за запечатване на фугите се използва лента.

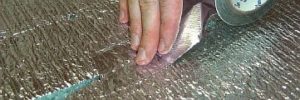

Топлоизолация

Топлоизолационният материал предотвратява изтичането на топлина в пода, насочвайки я нагоре. За тази цел е най-подходящ продукт с фолио, като пенофол или изолон.

Материалът с такова покритие е способен да отразява до 90% от топлинната енергия, което прави работата на филмовите подове по-ефективна.

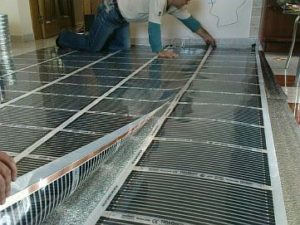

Полагане на термо фолио

Термофолиото се полага съгласно разработената схема. Фолиото трябва да се монтира внимателно, за да се избегне повреда на елементите. За свързване на лентите помежду им се използват клемни скоби.

Листовете са монтирани по такъв начин, че медните контакти да са разположени отдолу, към стените, само тогава устройството ще работи правилно.

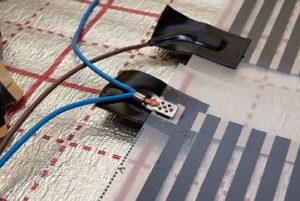

Свързване на пода

След като подът е монтиран, той трябва да бъде свързан към термостата. За целта, съгласно схемата, трябва да се прокара кабел от нагревателните елементи до термостата, който трябва да се постави в гофрирана тръба.

За да свържете кабела и инфрачервената подложка, частично отстранете изолацията от проводника, след което го прикрепете към нагревателните елементи с помощта на скоби. Затегнете клемата с клещи внимателно, но здраво, за да осигурите надежден контакт. Изолирайте срязаните места с битум.

След това се монтира температурният сензор, позиционира се върху графитни ленти и се свързва с термостата. Сензорът е монтиран в специален отвор, вграден в топлоотразяващ материал, което минимизира вариациите във височината на повърхността.

След като системата е свързана, тя трябва да бъде тествана. Всяка лента се тества отделно при температура от 25 до 30 градуса по Целзий.

Ако тестовете покажат, че подът функционира правилно, той трябва да бъде покрит с полиетилен, който ще служи като допълнителен защитен слой.

Важно! При свързване на филмов под, устройството трябва да бъде заземено.

Полагане на плочки

Можете да полагате плочки върху инфрачервена отоплителна конструкция по следните начини:

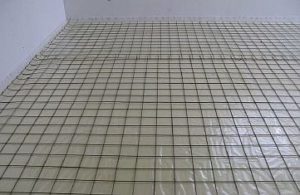

1. Използване на армираща мрежа:
2. мрежата се полага върху полиетилена;

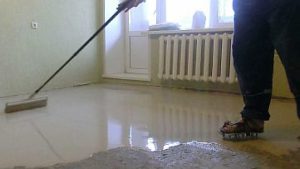

• след това се излива бетон или саморазливна смес;

• Едва след като съставът е напълно изсъхнал, се полагат плочките.

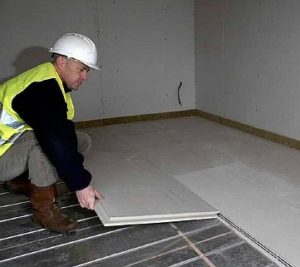

• Използват се гипсокартонени листове, които се поставят върху полиетилен, а върху гипсокартона се полагат плочки.

За да фиксирате плочките към пода, ще ви е необходимо лепило или специална смес.

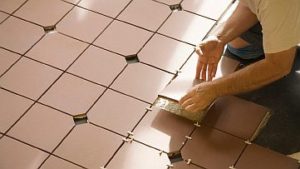

Процес на полагане на плочки стъпка по стъпка:

1. Лепилото се нанася върху гърба на облицовъчния материал с назъбена мистрия, след което парчето се закрепва здраво към основата. За да се осигурят равномерни фуги между плочките, се препоръчва използването на пластмасови дистанционери.

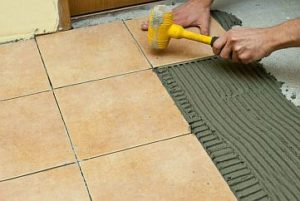

• За да се осигури добро сцепление на продукта с повърхността и да се изравнят всички изпъкнали участъци, плочката се почуква с гумен чук.

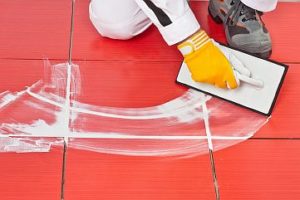

• Когато лепилото изсъхне малко, кръстчетата се отстраняват и фугите се фугират.

Моля, обърнете внимание: Използването на нивелир при полагане на плочки ще осигури равна повърхност.

Основи на безопасната употреба

За да се гарантира безопасността на инфрачервената отоплителна система, е важно да се извършат правилни изчисления и монтаж в съответствие с техническите препоръки:

• поставете пода върху равна и суха повърхност;
• правете празнини между листовете на продукта не по-малки от 0,5 см;
• осигурете заземяване;
• изберете филмов под и термостат със същата мощност;
• свържете нагревателните елементи директно към машината и ги захранвайте от електромера.

Моля, обърнете внимание! За по-ефективна работа на пода се препоръчва инсталирането на допълнителен температурен сензор за наблюдение на температурата.

Филмовото отопление може да създаде комфортен дом. Дори непрофесионалисти могат да инсталират инфрачервено подово отопление под керамични плочки, стига стриктно да спазват инструкциите за монтаж.
