Самостоятелно инсталиране на система за подово отопление на базата на филм

Подовото отопление на фолио се превръща в популярен метод за отопление на апартаменти поради лесния си монтаж и ефективност. Както всеки метод за отопление, то има своите предимства и недостатъци.

Инсталирането и свързването на IR фолио не изисква никакви специализирани умения или опит, така че можете да извършите процедурата сами, но ние сме подготвили ръководство за вас. статия, която описва процеса на свързване стъпка по стъпка.

При монтажа следвайте инструкциите на производителя и общия план за монтаж, за да осигурите гладко и бързо протичане на процеса. Важно е фолиото да се монтира внимателно, за да се избегне случайно повреждане на нагревателните елементи.

Предимства на подово отопление на основата на филм

Предимствата на инсталирането на филмови подове включват:

• ниски разходи за енергия поради висококачествен топлопренос, ефективно отопление на помещенията и ниска консумация на енергия;
• няма нужда от създаване на бетонна замазка за довършителното покритие;
• Безопасен за деца, домашни любимци и всички обитатели на жилището. Дължината на вълната на топлината е до 20 микрона, което не е вредно за обитателите на апартамента;
• Можете сами да инсталирате система за подово отопление на филмова основа; не е необходимо да наемате професионалисти или да купувате скъпо оборудване; просто следвайте инструкциите;
• Ако свържете правилно подовото отопление, то може да издържи до 30-40 години;
• При преместване, фолиото може да се отстрани и да се използва повторно в нов апартамент или частен дом. Това го отличава от другите отоплителни системи. Основното изискване е използването на ламинат, паркет, линолеум или мокет като подово покритие (тези видове подови настилки се отстраняват лесно и не увреждат инфрачервения под).
• Фолиото осигурява отопление на помещенията чрез инфрачервено лъчение. За разлика от други методи за отопление, то не намалява влажността на въздуха. Това насърчава благосъстоянието на обитателите.

Струва си да се отбележи, че електрическото фолио за подово отопление може да се използва не само като отоплителна система. Поради тънката си конструкция, фолиото може да се използва и под довършителни материали за таван или стени.

Принципът на работа на подовото отопление

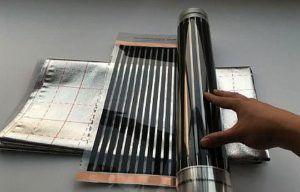

Подовото отопление на базата на фолио работи с инфрачервено лъчение. Тази технология е доста разпространена днес, използва се като нагревателен елемент под ламинат, линолеум, килим, паркет и дори керамични плочки. При определени условия този метод може да се използва и за отопление на дървени подове. Фолиото може да се монтира и в окачени тавани от дърво или гипсокартон.

Инфрачервеното отопление от пода се възприема от хората като слънчева топлина поради сходния характер на източника. Конструкцията се състои от няколко листа фолио, които се полагат по специфичен начин върху повърхността на пода. В допълнение към основния материал, комплектът включва необходимите кабели и пръти. След монтажа подът се свързва към битовата електрическа мрежа и се полага подовото покритие.

Принципът на действие се различава леко от стандартните технологии за конвекционно отопление. Всъщност инфрачервеното лъчение не нагрява въздуха и следователно не се губи енергия за отопление на мебели и други предмети, разположени извън зоната на отопление.

Технически характеристики на отоплителното фолио

Преди закупуване на филмов под, препоръчваме внимателно да разгледате моделите, предлагани на пазара, за да изберете най-добрия вариант по отношение на качество и цена. Това изисква разбиране на разликите и техническите спецификации на различните опции.

При закупуване на термо фолио е препоръчително да обърнете внимание на следните характеристики:

• Мощност – винаги е посочена на линеен метър. Обикновено подходяща стойност е 44-68 W;
• точка на топене - посочена е 130 градуса, но по време на работа не трябва да се повишава над 55 градуса по Целзий;
• процент на инфрачервеното лъчение в общия честотен спектър – препоръчва се стойност над 95%;
• дебелина на материала – най-често срещаната дебелина е 0,4 мм;
• Дължината и ширината на фолиото – в повечето случаи 8 х 0,5 м. Определят се въз основа на площта на помещението.

Изчисляване на материалите и подготовка на инструментите

Необходими инструменти за монтаж:

• едностранна и двустранна строителна лента за фиксиране на основата и филма;
• перфоратор;
• шлайфмашина и режещ диск за рязане на камък;
• ножици;
• шпатула със зъби;
• клещи;
• ниво на сградата;
• четка с широка основа;
• миксер за строителни цели;
• контейнер за смесване на разтвори.

За да инсталирате подово отопление, ще трябва да подготвите следните материали:

• топлоизолационна подложка, която се поставя под топла филмова основа;
• Филм, изработен от полиестер и нагревателни компоненти. Компонентите са въглеродна паста, свързани чрез медни мостове;
• Температурен сензор и термостат, които осигуряват възможност за автоматично регулиране на температурата на системата за подово отопление, базирана на фолио. Тези елементи осигуряват и контрол на температурата въз основа на фактори на околната среда;
• битумен изолатор за защита на електрически връзки;
• клеми, които свързват контактите на електрическите мрежови проводници и кабелите за подово отопление.

Необходимо е също така да се подготвят довършителните материали, използвани като подово покритие. Ако лентите от фолио не са с правилния размер за стаята, те могат да бъдат отрязани.

Тази процедура обаче трябва да се извършва с изключително внимание, като предварително се уверите, че производителят на конкретния модел позволява това.

Моля, обърнете внимание: при свързване на кабелни контакти е задължително да използвате само предоставените клеми. Калайдисаните съединения и запояването на всякакво напречно сечение към лентата за подово отопление са забранени.

При запояване, шината, провеждаща електричеството, се нагрява значително, което увеличава риска от повреда на контактната точка на проводника. В много случаи това може да доведе до повреда на цялата електрическа система. Монтажът и свързването трябва да се извършват с помощта на кримп конектори.

Инструкции за монтаж на подово отопление на филмова основа

Кратка стъпка по стъпка инструкция се състои от следните етапи:

1. Създайте план, който да посочва местоположението на мебелите и инсталираните уреди. Важно е да вземете предвид квадратурата на помещението и общата мощност на всички компоненти на отоплителната система.
2. Маркирайте метража на стаята според диаграмата.
3. Подгответе основата за полагане.
4. Поставянето на основен слой, който действа като топлоизолация, значително ще намали разходите за енергия, като предотврати нагряването на бетона под пода.
5. Инсталирайте система за подово отопление на базата на филм.
6. Инсталирайте температурния сензор и термостата.
7. Свържете подовото отопление към мрежата и проверете неговата работа.
8. Ако на предишния етап не са установени проблеми, трябва да се постави полиетилен, който да действа като защитно покритие и звукоизолация.
9. Поставете финалното подово покритие.

Преди да започнете монтажа, се препоръчва внимателно и задълбочено да прегледате всяка стъпка от процедурата. Правилният монтаж е възможен само ако техникът стриктно е спазил инструкциите.

Подготовка на помещенията

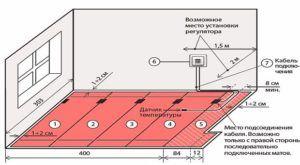

Преди подготовката е важно да начертаете план на стаята, включително схема за свързване на инфрачервеното фолио и разположението на мебелите. Когато рисувате плана, не забравяйте да се придържате към мащаба и да маркирате размерите на всички интериорни елементи и ширината на листовете материал, използвани за инфрачервеното фолио за подово отопление.

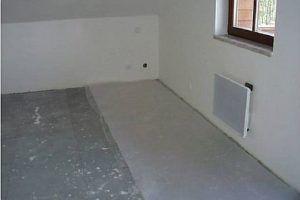

При подготовката на старата подова повърхност може да не е необходимо нейното премахване. Пълното премахване на подовия слой е необходимо само ако замазката е повредена и има значителни деформации.

Строителните норми определят допустимата разлика във височините на оригиналната повърхност. Тя е 20-30 мм на линеен метър, независимо от подравняването на нивелира или приложения линийка.

Следващата стъпка е да се монтира топлоизолация. Това ще предотврати ненужни загуби на топлина от пода и бетонната плоча отдолу (това е особено важно, ако имате мазе). Могат да се използват топлоизолационни материали като Penofol (Izolon) или коркова подложка – научете за различните видове и кой вид е най-подходящ. Какъв вид подложка е подходяща за какъв вид подови настилки?.

Първият вариант е направен от полиетилен, който при разпенване образува клетъчно вещество, непропускливо за течности. Вторият е смес от коркова дървесина и суберин (специализирано вещество, което придава вискозитет).

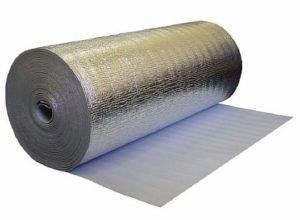

Най-добре е да използвате подложка, покрита с фолио; тя ще отразява инфрачервеното лъчение от подовото отопление на основата на фолио, увеличавайки ефективността на отоплението. Тази подложка осигурява хидроизолация и насочва топлината обратно в помещението.

За да монтирате подложката за под, поставете я по цялата повърхност, плътно до стените. След това закрепете получените фуги със строителна лента. При използване на по-тънък материал, листовете могат да се закрепят със специални скоби.

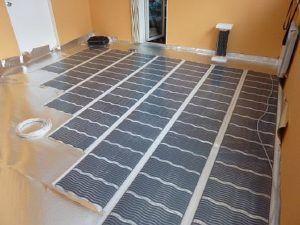

Полагане на термо фолио

Използвайки подготвената диаграма, техникът „Направи си сам“ трябва да изчисли колко парчета фолио ще са необходими. След това материалът трябва да се нареже с ножица; максималната дължина на парчето не трябва да надвишава 8 метра.

Подовото отопление може да се монтира надлъжно или напречно. И двата варианта са приемливи, така че изборът трябва да се основава на бюджета (т.е. изчисляване кой метод ще спести от нагревателни елементи). Опитните монтажници обикновено препоръчват полагането на лентите надлъжно, тъй като това намалява броя на точките на свързване.

Фолиото трябва да се монтира със страната нагоре, където е маркирано (или ако е посочено в инструкциите на производителя). Методът на монтаж варира в зависимост от производителя. Например, някои модели изискват монтаж, за да се поддържа разстояние от 1 см между медните пръти. Основното правило по време на монтажа е да се избягва огъване на въглеродните ленти под прав ъгъл.

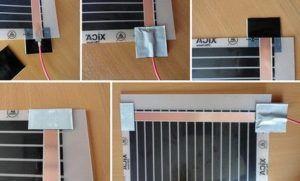

След монтажа, фолиото за подова настилка ще трябва да се закрепи с двустранна лента. Последната стъпка е запечатването на срязаните места с битумна смес.

Инсталираме температурен сензор

Температурният сензор се поставя в гофрирана тръба с диаметър 16 мм, която след това се позиционира под нагревателния елемент. Важно е тръбата, съдържаща сензора, да бъде поставена върху топлоизолирана основа; само тогава механизмът ще показва правилната стойност.

Има две основни правила при избора на място: температурният сензор трябва да бъде инсталиран близо до термостата, а разстоянието от стената трябва да е повече от 0,3 метра.

За да се избегнат неравности в зоната на монтаж, техникът обикновено прави малки канали в изолационния материал и покритието.

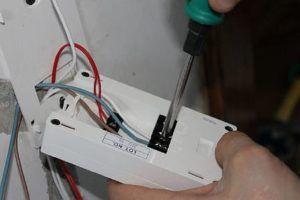

Монтаж и свързване на термостата

Термостатът може да се монтира навсякъде, но основното изискване е той да бъде защитен от пряка слънчева светлина. Препоръчително е предварително да се обмисли от коя страна и линия (поне 80 см над пода) ще бъде разположено устройството, тъй като това ще повлияе на монтажа на IR фолиото.

За да се намали дължината на кабелите, използвани за свързване към електрическата мрежа, нагревателните компоненти на фолиото за подово отопление трябва да се поставят с контактите си, обърнати към стената, където се планира да се монтира контролерът.

Има два метода за инсталиране: външни и вътрешниВ първия случай термостатът се монтира директно на стената, докато във втория се инсталира в специално създадена ниша в стената. Скритият метод се счита за най-разпространен, тъй като елиминира необходимостта от пространство.

Нишата и каналите за окабеляването са направени малки (с дълбочина около 20 мм). Проводниците са положени и е монтирана електрическата кутия. Останалата част от процеса е подобна на инсталирането на електрически контакт: просто свържете необходимите проводници към съответните контакти, като използвате цвета като ориентир, и свържете клемата на сензорния проводник. Това завършва свързването на системата за подово отопление на базата на филм и можете да започнете довършителните работи.

Избор на финишно покритие и монтаж

След свързване на пода е важно да се провери работата на системата. Тя трябва да бъде тествана и получените стойности да се сравнят с данните от теста. Също така е добра идея да се провери температурата на нагряване на всеки компонент.

Ако секцията не работи или не се нагрява достатъчно, тя трябва да бъде сменена. Не забравяйте да проверите електрическите контакти за миризма на изгоряло или искри.

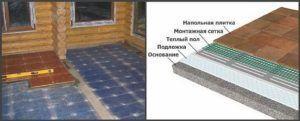

Предимството на филмовата система е, че няма нужда от създаване на бетонна замазка. Ако като завършващо покритие се използва ламинат или паркет, просто трябва да покриете фолиото със звукоизолиращ материал и можете да го поставите отгоре.

При използване на по-меко покритие (килим, линолеум) ще е необходимо да се добави слой от фиброкартон или шперплат. Това ще предотврати преждевременната повреда на подовото отопление на филмова основа и ще елиминира необходимостта от повторен монтаж.

По този начин, използването на полиетиленово инфрачервено фолио като отоплителна система е удобен и ефективен начин за отопление на помещение. Ефективността на такава система е доста висока, а отопляемата основа може да се монтира бързо и без никакъв опит. Ключът е да се следват инструкциите и указанията на производителя.
