Ремонт на подово отопление: електрическо и водно; отстраняване на неизправности и отстраняване на проблеми

Подовото отопление вече не се счита за лукс, но ако имате малки деца, този уред е задължителен. Подовото отопление има дълъг живот, но въпреки това подобни системи все още се провалят.

Най-често повреди са незначителни, така че можете сами да отстраните проблеми във водопроводната система или да ремонтирате електрическото подово отопление.

В тази статия ще разгледаме основните проблеми, които възникват с подово отопление, и как да ги поправите сами.

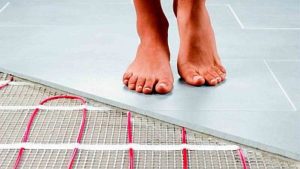

Електрически подово отопление

Електрическите подово отопление работят на електрическа мрежа от 220 волта, като енергията се предава чрез специален захранващ блок. Електрическият ток преминава през проводници или въглеродни пластини, като ги нагрява. Те от своя страна предават топлина на повърхността. По този начин електрическата енергия се преобразува в топлинна енергия.

Електрическите подове са по-лесни за инсталиране от водните подове, но много хора имат въпроси относно тяхната безопасност за човешкото здраве. Електрическите структури излъчват електромагнитни вълни, но обемът им е незначителен (особено за инфрачервено фолио и прътови рогозки) и според експерти не причинява вреда на хората.

Структурата на „пая“ изглежда така:

• основа;
• хидро и топлоизолация;
• фолиева подложка;
• нагревателен кабел, инфрачервено фолио или прътови рогозки;
• бетонна замазка или подова настилка;
• финишно покритие.

За да инсталирате тези отоплителни системи, ще ви е необходим и температурен регулатор и сензор.

Има няколко вида електрически подово отопление.

Кабел

Кабел - структура, състояща се от проводници, които са разположени върху повърхността на подовата настилка по определен модел.

Има кабелни постелки – проводниците вече са закрепени към постелката на определена стъпка. Тези подове често са запълнени с бетонна замазка.

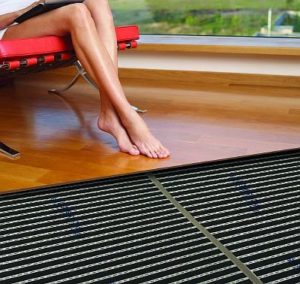

Инфрачервена светлина

Инфрачервено - двуслойно фолио с въглеродни ленти вътре.

Разликата между тази система и кабелните подове е, че това устройство загрява не въздуха в помещението, а предметите в него.

Икономичен е, бърз и най-подходящият вариант за сухо стилизиране.

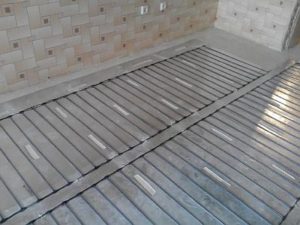

Род

Прътовото отопление е вид инфрачервено подово отопление, като нагревателният елемент са въглеродни пръчки, поставени върху подложка.

Причини за повреда на електрическото подово отопление

Въпреки видимата сила на електрическото отопление (кабелно, инфрачервено и пръчково), в дизайна има няколко елемента, които могат да се повредят.

Основни неизправности - кога Подът изобщо не е топъл (разберете причините, поради които това може да се случва) или няма начин да се контролира нагряването. Откриването на причината и отстраняването ѝ понякога може да изисква пълно разглобяване, но понякога е достатъчен ремонтът на регулатора.

Термостат - Причини за повреда и ремонт

Ако откриете някакви проблеми с подовото отопление, след проверка на захранването, препоръчваме да започнете с отстраняване на неизправности на термостата. Ако термостатът е повреден, подът няма да се нагрява или системата ще прегрее.

Основната функция на контролера е да предава електрически ток към подово отопление. Той контролира интензивността и качеството на отоплението. Регулира температурата – когато се достигне зададеното ниво, устройството се изключва автоматично и се включва отново, когато температурата в апартамента се понижи.

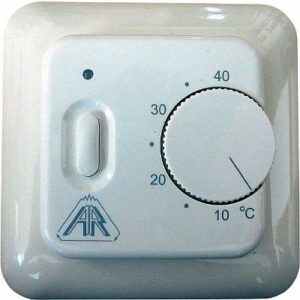

Термостатите се предлагат в електромеханични и електронни видове. Механичните устройства са прости – циферблат, температурна скала и бутон за изключване – и се поправят лесно.

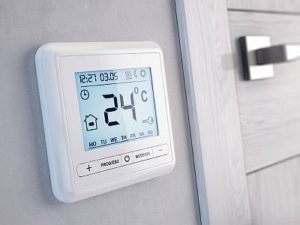

Електронните устройства са по-интелигентни, оборудвани с LCD екран и микропроцесор като управляващ елемент. Те могат да се използват за регулиране на температурата въз основа на часа на деня. Тези устройства са по-надеждни, но не могат да бъдат ремонтирани; ако се повредят, просто се подменят.

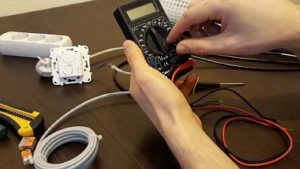

Първото нещо, което трябва да направите, когато проверявате устройството си, е да се уверите, че получава захранване, както е показано от индикаторите на екрана. Ако не светят, трябва да откриете причината.

За да направите това, проверете устройството с мултицет – специално цифрово устройство. Ако проблемът е с регулатора, най-често се дължи на хлабави контакти на клемния блок вътре. Често транзистор, регулатор на напрежение, реле или кондензатор се повреждат.

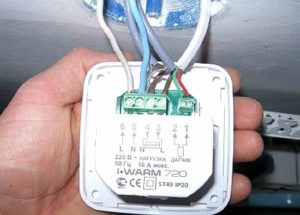

Ако на входа има напрежение, тогава трябва да проверите дали то достига до кабела или филма (инфрачервен или пръчков).

Процесът на ремонт на управляващия блок е следният:

• захранването е прекъснато;

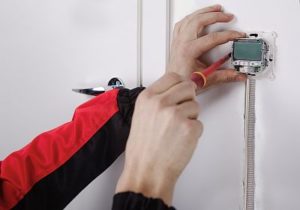

• регулаторът е демонтиран;

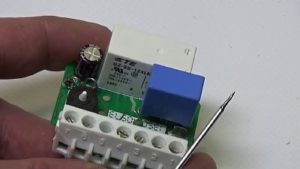

• Капакът се сваля и винтовите съединения се затягат с кръстата отвертка.

Ако тези манипулации нямат положителен ефект, тогава е по-лесно устройството да се замени напълно.

Моля, обърнете внимание: Ако микропроцесорът в електронно устройство се повреди, е по-рентабилно да се подмени целият модул.

Ако повредата е в механичния регулаторен превключвател, тогава за да възстановите функциите му, се препоръчва да го измиете в алкохолен разтвор.

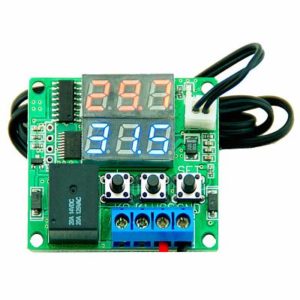

Подмяна на дисплея на термостата

Има случаи, когато подът функционира, но показанията на екрана на термостата не се показват; в този случай дисплеят трябва да бъде сменен.

Това е доста лесно да се направи, стига да следвате инструкциите. За да направите това, изключете контролера от кабелите, след това развийте кутията, отстранете дефектния екран и инсталирайте нов.

Подов сензор

Основният проблем с подовия сензор е, че той работи непрекъснато или се изключва, когато нивото на отопление не е достигнало желаното ниво. Това се случва, ако устройството е поставено твърде близо до нагревателния елемент.

Топлината от него влияе на сензора и той се изключва преди цялата система да се загрее. След това температурният сензор започва да работи непрекъснато, за да загрява пода до зададената температура.

Този тип работа на устройството увеличава разходите за електроенергия и води до бърза повреда на пода поради непрекъсната работа.

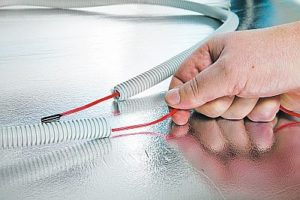

За да поправите сензора, не е необходимо да разглобявате конструкцията, тъй като тя е поместена в специална защитна тръба. Ключът е да намерите контакта и да извадите устройството, като използвате кабелите. Сензорът не може да се поправи, така че ще трябва да закупите нов и да го свържете.

Моля, обърнете внимание: Ако сензорът не може да бъде свален, за да избегнете демонтирането на целия уред, препоръчваме да смените термостата с друг модел, който има независим таймер.

Повреда на кабела - прекъсване

Една от причините за повреда на електрическите подове е скъсан кабел. Електрическите кабели често се повреждат по време на монтажа. Освен това, ходенето по кабела по време на работа може да доведе до по-голямо скъсване.

Ремонт на подово отопление. Откриване на скъсан нагревателен кабел.

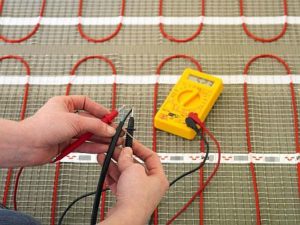

За да потвърдите, че подът не функционира поради прекъснат кабел, измерете съпротивлението. Получените стойности не трябва да надвишават номиналните стойности, посочени в техническия лист на продукта. Превишаване от 5% е приемливо; всяко по-голямо показва повреда на кабела.

Има два начина за локализиране на прекъсване, като се използва различно оборудване, като например:

• генератор за високо напрежение - той ще покаже зоната на повредата, като създаде ефект на електрическа дъга;
• Аудио детектор или тестер за напрежение - на мястото на повредата устройството ще издаде отличителен звук, напомнящ на металотърсач.

Процесът на ремонт на кабел или подложка за подово отопление под замазка е доста сложен. Следователно, използването на локатор на кабели за определяне на точното място на прекъсването значително опростява работата и елиминира необходимостта от демонтиране на цялата бетонна повърхност.

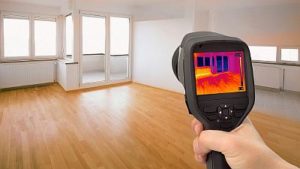

Преди да започнете ремонтни работи, трябва да се запасите с термовизионна камера, генератор, ръкави за връзки, термосвиваеми и пресоващи клещи.

Процедурата за ремонт на повредена система за подово отопление се състои от следните стъпки:

• Трябва да започнете, като изключите захранването и разкачите кабелите от термостата;

• след това високо напрежение се подава към кабела чрез генератор;

• термовизионната камера определя мястото с най-високо ниво на напрежение;

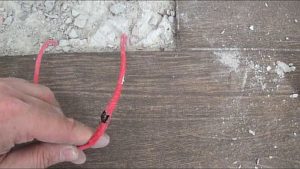

• в тази зона замазката се демонтира до нагревателните елементи;

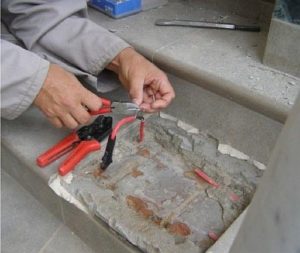

• краищата на скъсаната тел са защитени и свързани помежду си с медна втулка, след което съединението се кримпва;

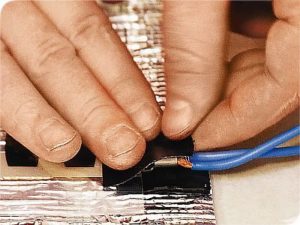

• Свързващата секция е изолирана със специална изолационна лента или термосвиваема тръба.

Важно! Преди да възстановите замазката, включете пода и проверете неговата функционалност.

За ваша информация! Ако използвате инфрачервен или пръчков под, препоръчително е да измерите съпротивлението на всяка отделна лента, тъй като проблемите с тези устройства често са причинени от лоши електрически връзки.

Фолиото е свързано към захранването чрез проводници, които са закрепени към медната шина със скоби. Именно този лош контакт предотвратява нагряването на пода, което води до окисляване на метала, което в крайна сметка води до прекъсване на веригата. За да се възстанови работата, контактът трябва да се смени.

Дефект на съединителя

Друг проблем с нагревателния елемент, който влияе на работата на системата за подово отопление, е липсата на контакт в съединителя. Това се случва, ако нагревателният елемент се завърти внезапно близо до съединителя по време на монтажа. Завъртането причинява значително опъване и кабелът се издърпва от муфата по време на работа.

Процесът на ремонт на подово отопление с крайна муфа се състои от:

• чрез нагряване със сешоар за коса;

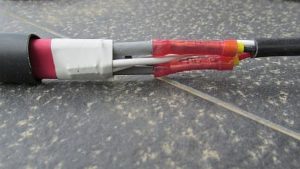

• Изрежете съединителя с канцеларски нож, за да освободите проблемната зона.

След това стъпките са подобни на описаните по-горе. Проводниците в краищата на проводника, където е открит проблемът, се защитават, свързват се с втулка и се компресират с клещи.

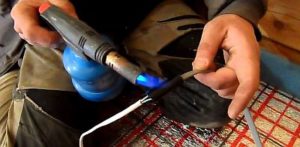

Върху тази секция се поставя термосвиваема лепилна лента и се нагрява с горещ пистолет, докато лепилото започне да се отделя. Това създава плътно уплътнение.

Ремонт на подово отопление 2. Откриване на повреди по нагревателната рогозка. Монтаж на съединител.

Неправилна инсталация

След като проверихме всички връзки и компоненти и не открихме неизправности, можем да заключим, че причината за неизправността на устройството се крие в инсталацията:

• при грешки при изчисляване на отоплителната мощност;
• при топлинни загуби, причинени от лоша изолация на помещенията;
• при несъответствие на стъпката на полагане с технологичните параметри по време на монтажа на кабела;
• в дебелината на замазката или мястото за термостата е избрано неправилно.

Ако проблемът не е в инсталацията на температурния регулатор, тогава проблемът може да бъде коригиран само чрез демонтиране на конструкцията и повторното ѝ инсталиране в съответствие с технологичните стандарти.

Ремонт на подово отопление. Грешки при монтаж на подово отопление.

Важно е да се вземат предвид най-често срещаните грешки, допускани при инсталиране на електрически подове (кабелни, инфрачервени и пръчковидни):

1. Нагревателните елементи са разположени под тежки мебели и ВиК инсталации.
2. За топлоизолация се използват материали с ниска топлопроводимост.
3. Невнимателното боравене с кабели или фолио по време на монтажа може да повреди нагревателните елементи, затова проверете тяхната цялост, преди да излеете замазката.

Моля, обърнете внимание! При вграждане на нагревателния елемент в лепилото, той може лесно да се повреди от шпатулата при полагане на плочките, тъй като слоят е тънък. Затова работете внимателно.

Подово отопление с вода

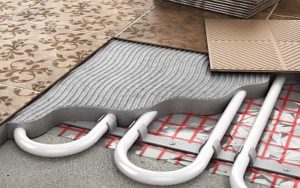

Хидравличният под е конструкция, изработена от тръби, положени по определен модел (змия или охлюв). Тази система има дълъг експлоатационен живот – над 50 години – при условие че се използват висококачествени материали и се спазват правилните процедури за поддръжка.

В допълнение към тръбопровода, през който се движи нагрятата течност, хидроподът е оборудван с:

• байпас;
• циркулационна помпа;
• колектор и електрическо задвижване - те са необходими за регулиране на водните потоци;
• балансиращ вентил - предназначен е за смесване на студена и гореща охлаждаща течност;
• термостат и регулатор на температурата - те са отговорни за нивото на нагряване.

Причини за повреда на водните подове

Водните подове, подобно на електрическите, работят с ниска топлинна мощност, ако са лошо изолирани, което означава, че целият „пай“ ще трябва да бъде положен отново.

Освен това, грешки в изчисленията на мощността или инсталирането на неправилни компоненти също влияят върху производителността на системата. Ако е инсталиран бойлер с ниска мощност, количеството генерирана енергия може да е недостатъчно за загряване на необходимия обем вода.

Повреда и ремонт на тръбопроводи

Ремонт на повреда на подово отопление с вода

Тръбите са основният компонент на системата за подово отопление с вода и те също могат да станат неизползваеми. Най-честата причина е спукване или теч, което може да възникне, когато налягането в тръбопровода спадне рязко. Течът намалява обема на охлаждащата течност в главната линия, а изтичащата вода може да повреди замазката.

За да локализирате теча, първо огледайте визуално пода за евентуални мокри петна. Ако този метод не успее да локализира теча, ще е необходима термовизионна камера, която лесно ще определи местоположението на повредата.

Стъпка по стъпка, ремонтът на тръба на хидроизолационен под изглежда така:

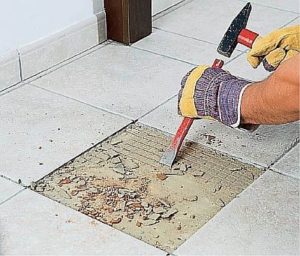

• декоративното покритие и замазката се демонтират в тази зона;

• охлаждащата течност се източва от главната линия;

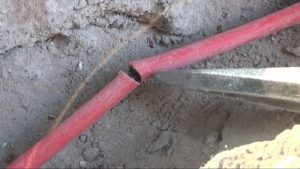

• продуктът се нарязва с ножовка на мястото, където е открита разкъсването;

• тръбопроводът се почиства от отломки вътре;
• ръбовете се подравняват от двете страни със сканиращ инструмент;

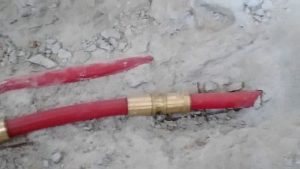

• съединителят се поставя от двата края;
• Съединителят се кримпва с помощта на клещи.

Преди изливане на бетон, системата трябва да се провери за течове. Тя се пълни с вода и се тества под налягане, за да се отстрани въздухът от тръбопровода.

Неравномерно нагряване

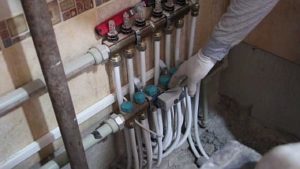

Друга причина, поради която подът не се нагрява правилно, е, че водата не се разпределя равномерно по тръбите. Това се случва, когато дължините на тръбите са различни.

При дълги цикли охлаждащата течност се охлажда по-бързо. За да се коригира това, Необходимо е да се регулират всички вериги на колектора поотделно.

Моля, обърнете внимание: Може да отнеме известно време, докато нагряването покаже резултати, в зависимост от броя и вида на слоевете в конструкцията.

Зависи и от температурата на водата и скоростта, с която тя влиза в главната линия, мощността на оборудването и материала на готовия продукт.

Електрически повреди

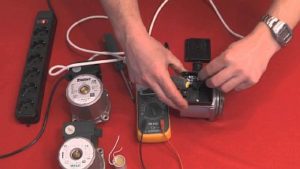

Ако няма теч, проблемът може да е в електрическата система. Циркулационната помпа или термостатът, разположени в колекторния блок, може да са повредени.

Първо, трябва да се уверите, че има напрежение в тях. За целта използвайте мултицет или тестова отвертка. Можете също така да разберете дали помпата не работи, ако няма характерен шум, когато е включена.

Освен това е необходимо да се провери напрежението на всеки терминал и температурен сензор.

Как да тествате подово отопление

За да тествате системата за подово отопление, използвайте мултицет. Индикаторът за звуков сигнал се намира до скалата на омметъра. Когато сондите се докоснат една до друга, устройството издава звук, което показва затворена верига.

Ако докоснете подовия кабел със сондите, ще се чуе звуков сигнал. Ако не се чуе, това означава, че кабелът е прекъснат. Температурният сензор се проверява по същия начин.

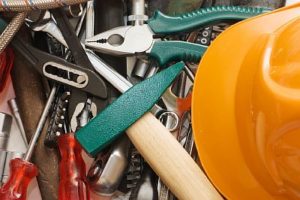

Комплект за ремонт на подово отопление

Стандартният комплект за ремонт на електрическо подово отопление (кабелно, инфрачервено и пръчково) включва:

• комплект електротехник - клещи, щипки, тестер;
• Клещи за кримпване - за кримпване на свързващи втулки;
• сешоар - за нагряване на термосвиваемия ръкав;
• перфоратор - за пробиване и премахване на замазка.

За да ремонтирате водопроводната система, ще ви е необходимо:

• чук, клещи, отвертка, длето;
• комплект гаечни ключове;
• перфоратор;
• свързващи фитинги.

Възможно ли е да се ремонтират подови елементи без премахване на плочки и замазки?

Ремонти без отваряне на подово отопление, положено под плочки или друго довършително покритие и запълнено с бетонен разтвор, са възможни само ако термостатът, който се намира на стената, е счупен.

Ако има проблем с нагревателния елемент, е невъзможно да се направи без премахване на покритието, поне частично.

Предотвратяване на повреди

За да удължите живота на вашите подово отопление и да избегнете преждевременни повреди, препоръчваме:

• приема измерванията и изчисленията на мощността сериозно;
• произвеждат висококачествена топлоизолация;
• поставете температурния сензор в гофрирана тръба;
• не включвайте системата, докато замазката не се втвърди напълно;
• изберете напречното сечение на кабела според размерите на помещението;
• изрежете инфрачервения филм или пръчковия под по специални линии.

След монтажа на подово отопление, не забравяйте да запазите схемата на разположението на нагревателните елементи. Това ще улесни ремонтите в случай на повреда.

Ако системата ви за подово отопление е повредена и не сте сигурни, че можете да я поправите сами, е по-лесно и по-надеждно да се обадите на специалист, въпреки че това със сигурност е по-скъп вариант.
