Саморегулиращо се подово отопление – видове нагревателни кабели, характеристики на приложение и поетапно инсталиране

Електрически подово отопление Те вече не се смятат за нещо необичайно. Сега са популярни в частни домове и жилищни сгради на високи етажи. Въпреки това, нарастващите цени на електроенергията ги правят недостъпни за много обикновени хора.

Но има решение: използвайте саморегулиращ се нагревателен кабел за подово отопление, който позволява икономия на енергия.

Какво е саморегулиращо се подово отопление?

В саморегулиращо се нагрято поле кабелът наподобява обикновен изолиран двужилен кабел, като два успоредни проводника образуват затворена верига. Той е оборудван с шини, които спомагат за разпределението на напрежението по цялата му дължина.

Структурните характеристики на пода го предпазват от прегряване. А наличието на проводима матрица позволява прокарване на кабели, което елиминира студените зони.

Ако матрицата прегрее, броят на проводимите връзки намалява, като по този начин се прекъсва захранването с електричество. Когато подът се охлади, захранването се възобновява.

Особеност на саморегулиращия се под е, че той може сам да регулира захранването въз основа на нивото на нагряване.

Разберете как Обадете се или ремонтирайте електрическото си подово отопление сами.

Нагревателен кабел за подово отопление – видове и техните характеристики

Днес гамата от кабелни продукти е огромна. Те са разделени на групи въз основа на предназначението им, номиналната мощност и материала, от който са изработени.

1 Видове кабели за електрическо подово отопление

Резистивен нагревателен кабел

Този нагревателен кабел има активно натоварване и удължена форма. Проводникът има постоянно съпротивление, по-високо от това на силовите и инсталационните проводници. Нагряването се постига чрез изолирани медни или специални сплавни нагревателни проводници. Освен това продуктът е снабден с меден или фолиен екран с дренажен проводник.

Функции на екрана:

1. Намалява електромагнитното излъчване, което задължително присъства в тоководещ проводник.
2. Той заземява веригата и в случай на повреда на изолацията, електричеството ще се късо съедини през екрана и ще потече в земята, предпазвайки хората от токов удар. Освен това, прекъсвачите и RCD-тата се задействат.

Резистивните кабелни продукти са:

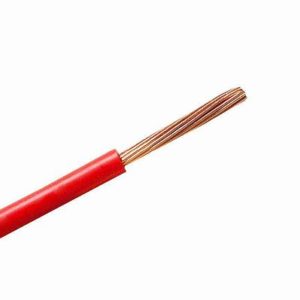

• Едножилен – има само едно тоководещо ядро. Този тип е един от най-евтините, но монтажът е доста сложен, тъй като двата края трябва да бъдат доведени до една точка и свързани към термостата.

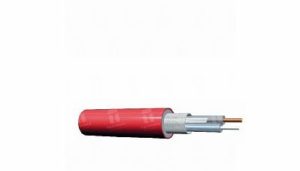

• Двужилният кабел има два успоредни проводника, обвити в екран. Проводниците могат да бъдат от различни видове, включително два нагревателни проводника или един нагревателен проводник и един захранващ проводник. В края на кабелната секция, муфа свързва двата проводника и ги изолира. Предимството на този тип е лекотата на свързване, тъй като кабелът просто трябва да се постави според планираното разположение и няма нужда да се свързва другият край към термостата. Освен това, двужилният кабел произвежда минимални електромагнитни вълни. Естествено, цената на кабелните продукти е значително по-висока.

Резистивните кабели се произвеждат под формата на готови секции., които имат фиксиран размер и не могат да бъдат променяни. Основната характеристика на всеки кабел е специфичната мощност на един метър, която трябва да бъде 10–20 W/m. Превишаването на тази стойност е неприемливо, тъй като може да повреди нагревателните елементи.

Дължината на секцията трябва да се избере въз основа на извършените изчисления. Тъй като кабелът се предлага в различни дължини, от 10 до 110 метра, изборът на правилната дължина е лесен. Продуктът понякога се продава навит на макари, от които може да се отреже всякаква дължина тел.

Предимства на модела:

1. Разумна цена.
2. Постоянство на основните характеристики.
3. Няма пусков ток, така че няма нужда да се инсталират специални прекъсвачи.

Но резистивният кабел има и своите недостатъци:

1. Ако инсталацията не е извършена правилно, съществува риск от прегряване, което може да доведе до повреда на системата.
2. Не е възможно да се промени дължината на проводника без да се регулират характеристиките.
3. Необходимо е да се осигурят необходимите показатели за топлопреминаване.

Кабел за резистивна зона

С развитието на кабелната индустрия е изобретен секционен резистивен кабелен модел – зонален тип. Два изолирани проводника са разположени в центъра, увити в спирала от високоволтова тел. Този проводник е свързан последователно към един от централните проводници на всеки метър. Всички секции са независими.

Сред положителните аспекти на зоновия кабел могат да се отбележат следните:

• еднаква специфична мощност по цялата дължина;
• стартирането не изисква големи токове;
• постоянство на характеристиките.

Недостатъци на този тип:

• възможно е локално прегряване;
• изискване за топлопреминаване;
• цената е най-висока, за разлика от обичайния резистивен кабел.

Нагревателни рогозки

Нагревателните рогозки са конструкция, състояща се от кабел, закрепен към специална мрежа на определена стъпка. Използването на тези рогозки опростява монтажа на подово отопление; просто ги развийте върху равна повърхност. Те могат да се положат в слой лепило за плочки. В тези рогозки могат да се използват различни видове кабели.

Важно! Когато ги фиксирате в слой лепило, избягвайте образуването на въздушни мехурчета, тъй като това може да причини локализирано прегряване.

Основният недостатък на отоплителните рогозки е трудността при инсталирането им в помещения с нестандартни, геометрично сложни оформления.

Саморегулиращ се кабел

Най-технологично напредналият тип нагревателен кабел за подово отопление е саморегулиращият се. Той може да регулира температурата въз основа на температурата в помещението.

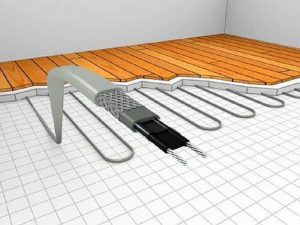

Представеният модел се състои от два проводника с полимерна матрица, разположена между тях, действаща като полупроводник. Той прилича на конвенционален кабел, но е сплескан, а не кръгъл, и може да бъде с различна дължина.

Намаляването на температурата води до свиване на матрицата, създавайки пътища на топлопроводимост с повишено съпротивление. Течащият ток нагрява матрицата и кабела.

С повишаване на температурата на нагряване над необходимото ниво, полимерът се разширява и броят на токовите пътища намалява, като в крайна сметка става много малък и подовото отопление спира. Всички секции работят независимо.

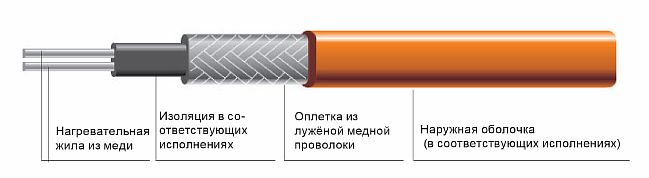

Полупроводникът е защитен от слой топлоустойчива изолация. След това се поставя меден или стоманен екран, покрит с допълнителна изолация. Всеки кабел трябва да се избира въз основа на неговите експлоатационни характеристики.

Може ли саморегулиращ се кабел да се използва за подово отопление?

Основната функция на саморегулиращия се нагревателен кабел е да намали захранването, когато се достигне желаната температура, без да се прави компромис с качеството или равномерността на повърхностното отопление. Тази характеристика го прави идеален за инсталации на подово отопление във всяка стая, от дневни до бани и тоалетни.

Освен това, ако имате подово отопление със саморегулиращ се кабел, можете да пренаредите мебелите в апартамента си, тъй като то може да регулира нивото на нагряване, за разлика от резистивния кабел. Това означава, че отоплението може да намалее под тежки мебели. С резистивен кабел не можете да регулирате топлинната мощност, което може да доведе до прегряване на повърхността, което да доведе до повреда на системата.

Подово отопление със саморегулиращ се кабел. Има ли смисъл?

Заслужава да се отбележи и лесният монтаж на саморазливния под, тъй като електрическият кабел може да се отреже навсякъде и краят му да се запечата ръчно. Освен това, всички връзки, ако са инсталирани правилно, могат да издържат години наред.

Естествено, както всеки електрически под, саморегулиращият се под трябва да бъде свързан към захранването в съответствие с всички стандартни мерки за защита. Това означава, че системата трябва да има прекъсвач и RCD с ток на утечка не повече от 30 mA. Саморегулиращият се кабел трябва да бъде екраниран и с мощност 30-40 вата. Нагревателният елемент трябва да бъде монтиран на разстояние 15-20 см един от друг.

Забележка: Огромно постижение е използването на саморегулиращите се свойства на материала във филмови подове.

Преди това тази функция беше невъзможна поради малкия размер на фолиото. Днес в Корея се произвежда инфрачервено фолио с 30% саморегулираща се способност.

Характеристики на приложението

Въпреки простотата на инсталиране на саморегулираща се система за подово отопление, трябва да се отбележат някои характеристики на нейната конструкция:

• Рязането трябва да се извърши по време на монтажа на системата за подово отопление. Дължината на саморегулиращия се контур може да варира от няколко сантиметра до няколко десетки метра. Максималната дължина варира за различните видове кабели, варирайки от 70 до 160 метра.

• При инсталиране на подово отопление със саморегулиращи се кабели, имайте предвид, че има значителна разлика в тока между номиналната и началната стойност, варираща от 2 до 4 пъти. Това трябва да се вземе предвид при избора на контролна апаратура.

Следвайки тези експертни съвети, можете сами да инсталирате правилно подово отопление.

Плюсове и минуси на саморегулиращия се кабел

Когато планирате монтажа на саморегулиращо се подово отопление, имайте предвид, че цената на проводника е висока, значително по-висока от тази на стандартния проводник. Въпреки това, при правилно проектиран дизайн, такава система ще струва не повече от 40 процента повече. Въпреки това, системата се счита за рентабилна и разходите за монтаж бързо ще се изплатят.

Основните предимства на саморегулиращите се подови отопляеми подове:

1. Високонадежден, за разлика от подове с резистивен кабел. Този кабел не прегрява, така че рискът от пожар или повреда е нисък.
2. Отоплителният кръг не е ограничен до определена дължина, което позволява полагането му върху всякаква площ, дори по-малка от метър, което не е възможно с конвенционален проводник.
3. Лесен монтаж с помощта на прости регулатори.
4. Може да се използва в зони, където употребата на взривни устройства е забранена.
5. Икономия на енергия, тъй като се отопляват само студени зони.
6. Независимост на специфичната мощност от дължината.
7. Неточностите по време на монтажа не влияят на качеството на пода и дори припокриванията не водят до прегряване.

Струва си да се отбележи, че саморазливните подове имат и своите недостатъци:

• висока цена;
• не са способни да отопляват цялата стая, а само повърхността на пода;
• Възможност за монтаж само в замазка с дебелина най-малко 35 мм;
• периодично износване на топлогенериращата матрица;
• експлоатационен живот само 10 години;
• Пусковите токове на такъв кабел са високи, особено ако има големи студени участъци, поради което е необходимо да се използват прекъсвачи клас C.

Важно! Важно е да се вземат предвид показанията на защитните устройства на захранването. Ако температурата около кабела е ниска, пусковият ток ще бъде 1,5 пъти по-висок от работния ток.

Кой кабел да избера?

Изборът на кабелен продукт се влияе не само от неговите спецификации, но и от рейтинга на производителя. Предпочитание трябва да се дава на реномирани производители, които произвеждат висококачествени продукти.

Сред тези производители могат да се отбележат следните компании:

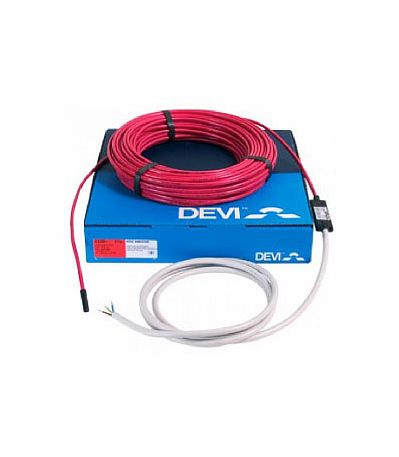

• Devi (Дания) произвежда резистивни нагревателни кабели Deviflex 18T, предназначени за първични или вторични подови отоплителни системи. Включеният кабел е с дължина 105 метра и изходна мощност 1880 вата. Продуктите на компанията предлагат надеждност, качество и гаранция до 20 години.

• Ceilhit (Испания) произвежда достъпни и ефективни устройства, които създават комфортни условия в помещенията. Основният продукт на компанията е двужилен екраниран кабел с мощност 220-230 W. Гаранцията на производителя за този продукт е 16 години.
• „Термални системи груп“ (Русия) е надеждна компания, специализирана в производството на нагревателни кабели за подово отопление, включително саморегулиращи се и резистивни. Нашите продукти се произвеждат с помощта на съвременно оборудване и най-съвременни технологии. Освен това, нашите отоплителни продукти са на достъпни цени.

Как да изчислим мощността и количеството кабел за отопление на стая

Преди да инсталирате саморегулираща се система за подово отопление, трябва да изчислите мощността и дължината на веригата. Предлагаме също да разберете Колко електроенергия изразходва подовото отопление на квадратен метър? на час, на месец.

Изчисляване на мощността на нагревателен шнур (карбонов нагревателен кабел)

Изчисляване на мощността

При изчисляване на топлинната мощност на саморегулираща се отоплителна система е важно да се вземат предвид специфичните изисквания за отопление. Това означава, че подовото отопление ще бъде основният или допълнителен източник на топлина.

Както бе споменато по-горе обаче, саморегулиращият се кабел периодично освобождава напрежение, за да поддържа комфортна повърхност на пода. Следователно, топлинната мощност няма да е достатъчна за затопляне на помещението и използването на саморегулиращ се под като основен нагревателен елемент не се препоръчва.

За спомагателно отопление се препоръчва използването на кабел с минимална мощност 110–140 W на квадратен метър за този тип под. Освен това, за да се осигури адекватно отопление, е необходима топлоизолация.

Размерът на помещението, където ще бъде монтиран нагревателният елемент, също е важен. Не се препоръчва поставянето на нагревателния елемент под тежки мебели или водопроводни инсталации, тъй като това ще доведе до разхищение на енергия.

Въз основа на това, изчислението на натоварването изглежда така: площта на отопляемото помещение се умножава по стандарта на квадратен метър.

Определяне на дължината на контур

За да изчислите необходимия размер на тръбата, вижте информационния лист на кабелния продукт. Той посочва номиналната мощност на метър проводник, която варира от 5 до 150 W. Този широк диапазон на номиналното напрежение за саморегулиращите се кабели се дължи на широката им гама от приложения.

Нека разгледаме определянето на дължината на веригата, използвайки пример. За да се нагрее електрически кабел до 28 градуса по Целзий и долната страна на подовата настилка до 25 градуса по Целзий, е необходим захранващ кабел с мощност 17 вата. За площ от 10 м² са необходими 70 метра отоплителна верига.

Монтаж на електрическо подово отопление със саморегулиращ се кабел

Монтажът на всеки подово отопление трябва да започне с закупуването на необходимите материали, в съответствие с направените изчисления.

Процесът на инсталиране на отоплителна конструкция със саморегулиращ се кабел е подобен на инсталирането на всяка електрическа система за подово отопление:

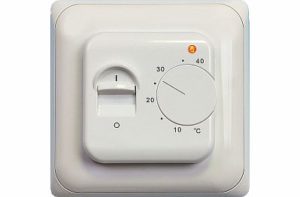

• Монтирайте термостата. Определете местоположението му на стената, поне на 30 см над пода, за предпочитане близо до ключа за осветление. В стената се прави вдлъбнатина, в която се монтира термостатът. От нея до пода се изрязва жлеб, в който се поставя гофриран маркуч.

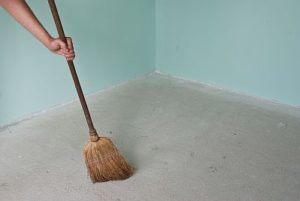

• Основата е подготвена – тя трябва да бъде нивелирана и почистена от отпадъци. Ако подът има значителни неравности, най-добре е да се излее тънък слой замазка за под.

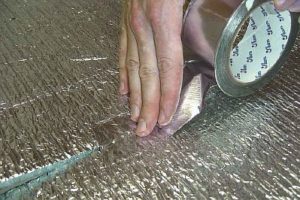

• Хидроизолационните и топлоизолационните работи се извършват чрез полагане на два слоя материал. Първо се полага хидроизолационен слой – това може да бъде полиетиленово фолио – след което се полага топлоустойчива топлоизолация, за предпочитане с метализирана повърхност. Преди монтажа периметърът на помещението се запечатва с демпферна лента, за да се компенсира термичното разширение на замазката при нагряване.

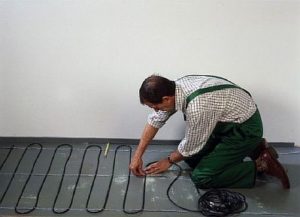

• Саморегулиращият се кабел се полага според планирания модел (змия или охлюв). Той трябва да е непрекъснат, започвайки от термостата. Разстоянието между нагревателния елемент е от решаващо значение. Колкото по-малко е разстоянието, толкова по-бързо се нагрява подът. По-голямото разстояние ще доведе до студени зони. Препоръчителното разстояние от стените е 15 см.

Кабелът се фиксира към армировъчната мрежа, която се полага върху топлоизолацията, или към основата с помощта на специална лепяща лента.

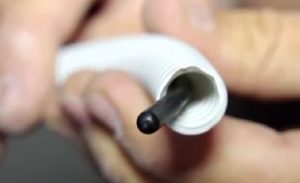

• Монтира се сензор за температура на пода – електрическият му кабел трябва да бъде свързан към термостата чрез гофрирана тръба. Сензорът се монтира в центъра на стаята, между двата проводника.

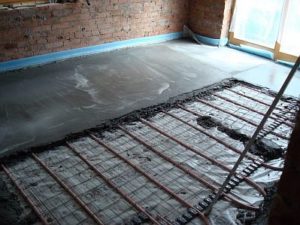

• Излива се финалната замазка — бетонният слой трябва да е с дебелина най-малко 6 см. Подът се излива наведнъж и след като разтворът се изравни, бетонната повърхност се оставя за 4 седмици, за да се втвърди напълно.

Важно! Поставяйте замазката само след проверка на кабела за правилна работа. Съпротивлението в проводника се проверява с тестер. Показанията трябва да съответстват на спецификациите, като се допуска отклонение от 10%.

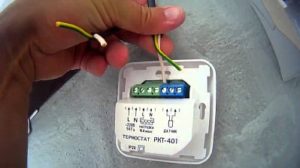

• Нагревателният елемент е свързан към термостата с помощта на специални скоби.

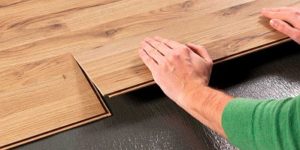

• Полага се финалното покритие - всякакъв материал (плочки, ламинат), който може да е в съседство с отоплението.

Използването на саморегулиращ се кабел в системи за подово отопление е едновременно икономически ефективно и удобно. Този дизайн елиминира риска от прегряване на нагревателния елемент, което го прави по-безопасен. А възможността за самостоятелно регулиране на температурата улеснява създаването на комфортна атмосфера в дома.
