Отоплението е належащ проблем за повечето градове в нашата страна. Централното отопление не винаги осигурява адекватен комфорт, така че мнозина обмислят инсталирането на независима система.
Един от вариантите за такова отопление е инсталирането на подово отопление от бойлер.
Възможно ли е да се свърже подово отопление към бойлер или не?
При инсталиране на подово отопление с вода, собствениците на апартаменти или частни къщи трябва:
- направете конструкция, която ще загрява въздуха в помещението до необходимото ниво;
- изберете рентабилен вариант по отношение на монтажа и експлоатацията, който няма да струва много.
Препоръчваме ви да се информирате предварително Структурата и принципът на работа на подово отопление с вода и възможността за комбиниране на системата с различни устройства (радиатори, три- и двупътни вентили и др.)
За загряване на охлаждащата течност се използват газови или електрически котли. Газовите котли се инсталират най-често в частни домове. Такова оборудване не може да се инсталира в апартаменти с централно отопление.
Освен това, свързването към основната отоплителна система изисква специално разрешение. Следователно е необходимо алтернативно решение – инсталиране на електрически бойлер.
Бойлерът е устройство за загряване на вода с помощта на електричество за битови нужди. Струва си да се отбележи обаче, че първоначално не е проектиран да загрява вода за подово отопление. Следователно това би го натоварило допълнително, което би могло да доведе до повреда.
Въпреки че все още е възможно да захранвате пода с бойлер, той няма да отоплява големи площи. Тази опция е идеална само за баня или тоалетна.
Моля, обърнете внимание! Правилното изчисляване на натоварването на електрическия нагревател е от съществено значение.
Видове котли
Бойлерът е електрически бойлер, оборудван с резервоар, който съхранява загрята течност. Модели с капацитет до 100 литра се използват за битови цели, докато тези с капацитет до 300 литра се използват за промишлени цели. За инсталации с подово отопление се препоръчва индустриален тип.
Според конструкцията си, бойлерите могат да бъдат проточни или акумулиращи.
Течащ
Проточният бойлер е компактен резервоар с квадратен нагревателен елемент, който се свързва към захранването със студена вода. Когато е включен, водата се загрява почти веднага. Тези бойлери имат мощност от 6-10 kW, така че те натоварват значително електрическата система.
Проточен бойлер не е подходящ за подово отопление.

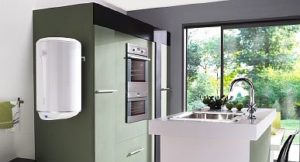

Кумулативно
Акумулационният бойлер е контейнер с два корпуса, между които е разположен защитен слой от топлоизолационен материал (полиуретанова пяна). Външният корпус е изработен от емайлирана стомана.
Вътрешната страна на колбата е покрита със стъклен емайл, нанесен чрез пръскане, което води до гладка, устойчива на котлен камък повърхност. Освен това, емайлът не се влияе от соли, присъстващи във водата, и не е податлив на корозия.
Някои модели имат вътрешно покритие, изработено от стъклен порцелан, а не от стъклен емайл. Повърхността е висококачествена, но могат да се образуват пукнатини, ако е изложена на високи температури за дълги периоди от време. Производителите обаче гарантират, че устройството ще работи надеждно поне 10 години.
Друг вид покритие, използвано за бойлери, е неръждаема стомана с титан, която може да издържи на високи температури. Бойлер с това покритие ще издържи много години.
Вътре в резервоара е разположен нагревателен елемент (тръбен нагревател); той загрява охлаждащата течност. Нагревателният елемент е поместен в метална тръба, което предотвратява образуването на котлен камък. Освен това, колбата съдържа магнитен анод - пръчка, съдържаща положително заредени частици, които неутрализират отрицателния заряд.
Това помага за намаляване на корозията. Прътът изисква периодична подмяна, тъй като се износва доста бързо. Бойлерът е оборудван с тръби, през които се подава студена вода и се отвежда топла вода.
Моля, обърнете внимание! На пазара вече се предлагат електрически бойлери с обем 250-300 литра, специално проектирани за използване в отоплителни системи. Те се различават по местоположението и размера на отворите за подаване и връщане.
Стандартната мощност на моделите за съхранение е 1,5–3 kW. Устройството наподобява термос; водата се нагрява и след това бавно се охлажда, като по този начин се поддържа висока температура за продължителен период от време.
Тези видове разполагат и с термостат, който ви позволява да зададете желаната температура за подово отопление. След като желаната температура бъде достигната, котелът автоматично се изключва, което спомага за ефективното потребление на енергия.
Котлите се предлагат в хоризонтално и вертикално изпълнение. Вертикалното изпълнение се препоръчва за системи с подово отопление.
Важно е да знаете! За да загреете 15 литра вода до 60 градуса, ще ви е необходим нагревателен елемент с мощност 1 kW, което отнема 1 час. Резервоар от 100 литра ще достигне тази температура за 3 часа с нагревателен елемент с мощност 3 kW.
Как работи бойлерът
Електрическият бойлер работи чрез смесване на студена и гореща охлаждаща течност. Загрятата вода се издига нагоре, докато студената вода остава на дъното, където се нагрява.
Процесът на работа на бойлер е следният:
- Резервоарът за съхранение се пълни с вода чрез специална връзка. Входът е снабден с предпазен клапан, който задържа течността и предотвратява обратното ѝ изтичане.
- Необходимата температура се задава на термостата, но не повече от 80 градуса.
- Нагревателният елемент се включва автоматично и започва нагряването на водата.
- Горещата течност се издига нагоре и се освобождава през всмукателната тръба, разположена в горната част на резервоара.
- Охлаждащата течност се движи през всмукателната тръба в подовия тръбопровод.
Кой бойлер да избера?
Електрическият бойлер с непрекъснат поток е практически неподходящ за подово отопление. Основният му недостатък е значителната консумация на енергия.
Единственият подходящ вариант за подово отопление е бойлер за съхранение. Когато избирате вида на нагревателния елемент, обърнете внимание на мощността на оборудването, тъй като това определя колко интензивно и бързо се нагрява охлаждащата течност, както и нейния обем.
Моля, обърнете внимание! Устройствата с мощност от 6–10 kW са специално проектирани за монтаж с отоплителни системи. Основният им недостатък е високата консумация на енергия.
Когато изчислявате мощността на електрически уред, имайте предвид, че за отопление на площ от 10 квадратни метра е необходим бойлер с мощност 1 kW, така че домакински модел бойлер за подово отопление не е подходящ. Той е подходящ само за малки пространства, като баня или тоалетна.
Втората точкаЕдин важен фактор, който трябва да се вземе предвид при закупуването на бойлер, е капацитетът на резервоара. Колкото по-голям е обемът на горещата охлаждаща течност, толкова по-рядко ще е необходимо бойлерът да се включва, като по този начин се пестят ресурси.
Дизайнерски характеристики на подово отопление, свързано с бойлер
При проектирането на система за подово отопление от котел е необходимо да се вземат предвид:
- размерът на тръбопровода и броят на разклоненията, колкото по-дълга е веригата, толкова по-бавна ще бъде циркулацията на течността;
- Мощност на нагревателния елемент - ако долният праг на отопляемото помещение съвпада с мощността на котела, след известно време ефективността на нагряване на охлаждащата течност може да намалее. Решението е да закупите нагревател с 20% резерв на мощност.
Освен това, системата изисква постоянна поддръжка, включително периодично отстраняване на котлен камък от резервоара и нагревателния елемент. Тази процедура ще помогне за поддържане на тръбите за подово отопление в добро състояние и ще удължи експлоатационния им живот.
Препоръчително е да свържете бойлера в баня или стая, разположена близо до отопляваното помещение.
За да се увеличи производителността на устройството, конструкцията трябва да бъде оборудвана с циркулационна помпа.
Като следвате всички горепосочени точки, можете да изградите хидропод, който може да осигури отопление на вашия апартамент.
Схеми на свързване за подово отопление и бойлери
Има няколко схеми за свързване на подово отопление към индиректен бойлер. Нека разгледаме най-простите:

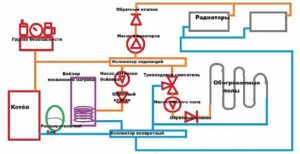

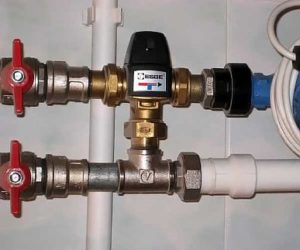

- Трипътният вентил е ключът към свързването на два кръга: системата за подово отопление и бойлера. Този вентил разпределя охлаждащата течност между тях. Той се управлява автоматично от термостат на нагревателя. Тази система улеснява бързото нагряване на водата в бойлера, като същевременно позволява пълно спиране на подаването на топла вода към подовите линии. След като се достигне зададената температура, вентилът се активира и подаването се възобновява. Този метод на тръбопроводите е подходящ за непрекъсната употреба на бойлера.

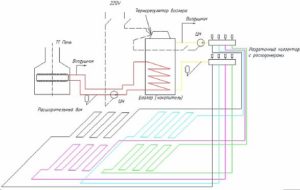

- С две помпи с принудителна циркулация – тази опция се препоръчва за периодична, сезонна употреба. Едната се монтира на захранващата тръба преди бойлера, а другата – на подовия кръг.
За захранване на циркулационната помпа се използва термостат, така че тя работи само когато температурата падне под нормалното ниво. Нагряването се ускорява и се активира принудителна циркулация. Тази система няма трипътен вентил и свързването се осъществява с помощта на тройници.

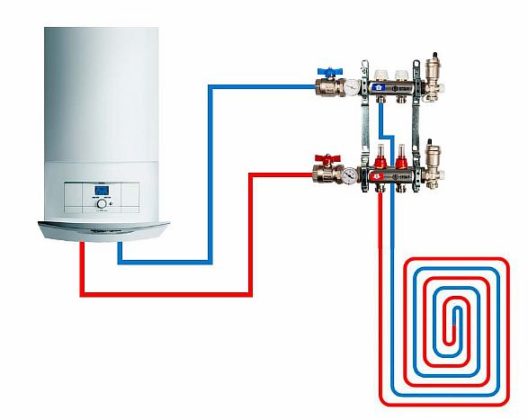

- Използване на хидравличен колектор — този метод се препоръчва за котли с обем 200 литра или повече и с множество отоплителни кръгове. Система с хидравличен колектор опростява дизайна и елиминира необходимостта от инсталиране на помпи на всеки етаж. Хидравличният колектор осигурява еднакво налягане на охлаждащата течност във всички кръгове. Монтирането на тръбопроводите по този начин обаче е трудно без опит.
Монтаж и свързване на подово отопление към котела
За по-голяма яснота, нека разгледаме как да инсталираме подово отопление от бойлер, използвайки нагревателен елемент с мощност 3 kW за отопление на площ от 30 м2, с инсталирането на трипътен вентил.
Ще ни е необходим рециркулационен бойлер с изводи за свързване на маркучи за топла и студена вода. Препоръчителният диаметър на изводите е 2,6 сантиметра. Освен това ще ви трябват необходимите инструменти, за да избегнете разсейване по време на монтажа.
Последователността на изграждане на хидро подове от бойлер е следната:

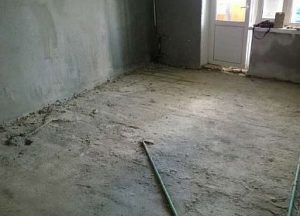

- Подготовка на основата - тя трябва да бъде нивелирана и почистена от отломки.

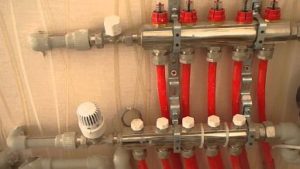

- Монтаж на колекторния блок - той трябва да бъде фиксиран към стената или монтиран в специално оборудвана метална кутия.

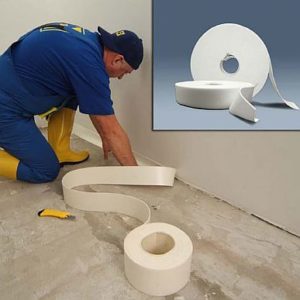

- Покриването на периметъра на помещението с амортисьорна лента ще помогне за запазване на целостта на бетонната замазка.

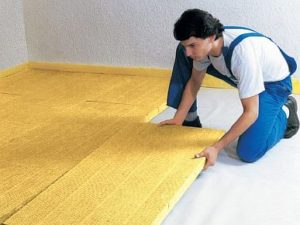

- Хидроизолация и топлоизолация – полиетиленово фолио може да се използва като хидроизолационен материал. Изборът на топлоизолационни материали е огромен, от стандартен пенопласт до полистиролови рогозки с шипове.

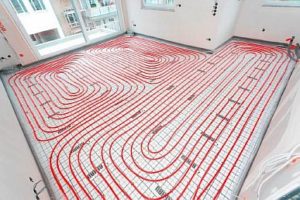

- Водният кръг може да се монтира с помощта на медни, полиетиленови или топлоустойчиви пластмасови тръби. Нагревателните елементи се монтират съгласно планираното разположение и на определеното разстояние. Тръбите могат да се закрепят към армиращата мрежа, положена върху топлоизолацията, с пластмасови скоби или да се закрепят между жлебовете на полистиролови плоскости.

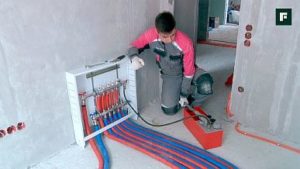

- Свържете веригата към разпределителния колектор - единият край към студения кран, а другият към топлата вода.

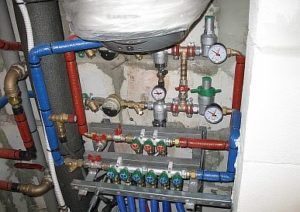

- Котелът е свързан към разпределителния блок с помощта на метални тръби.
- Монтаж на трипътен вентил с термоглава на колектора за регулиране на температурата на подовото отопление.

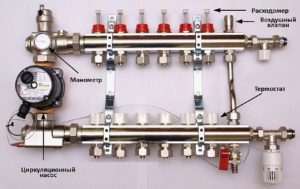

- Свързването на циркулационна помпа към подово отопление осигурява потока и необходимото налягане на водата в подовите тръби.

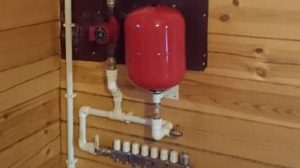

- Монтирането на разширителен съд е от съществено значение за отстраняване на излишната вода от отоплителната система. Той трябва да се монтира на студената метална тръба близо до изхода на котела. Преди него трябва да се монтира обезвъздушителна тръба.

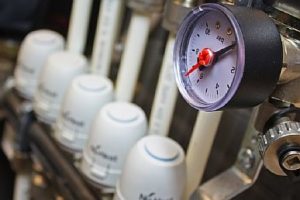

- Извършва се проверка на производителността на системата, за да се идентифицират потенциални течове и неизправности. Изпитване под налягане се извършва в продължение на 24 часа под работно налягане.

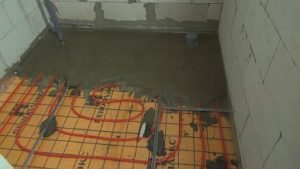

- Изливане на замазката — контурът на пода се запълва с бетон. Тази процедура се извършва под налягане в тръбите. Бетонният слой трябва да се остави да изсъхне напълно, което ще отнеме около месец.

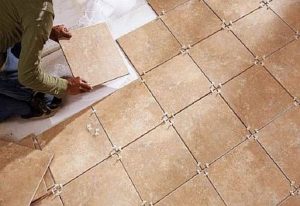

- Полагане на финишното покритие - то се полага само върху напълно суха бетонна основа.
Водната система трябва да се включва едва след като замазката, както и лепилото за плочки, ако като подово покритие са използвани керамични плочки, изсъхнат. Температурата трябва да се повишава постепенно до работна температура в продължение на няколко дни.
Тази система работи чрез загряване на вода в резервоар, която след това се изпуска през колектор в подовия кръг. Използваната охлаждаща течност се връща през разпределителен блок към връщащата линия.
Ако температурата на водата надвиши необходимото ниво, трипътният вентил автоматично изключва подаването на топла вода и отваря подаването на студена вода. Процесът на смесване се осъществява в специална камера. Когато отоплителната течност достигне необходимата температура, термостатичният вентил затваря подаването на студена вода.
Нагревателят и колекторът са оборудвани с отделни устройства за автоматичен контрол на температурата. Устройството на колектора контролира потока на охлаждащата течност в системата за подово отопление, докато устройството на нагревателния елемент контролира температурата на водата.

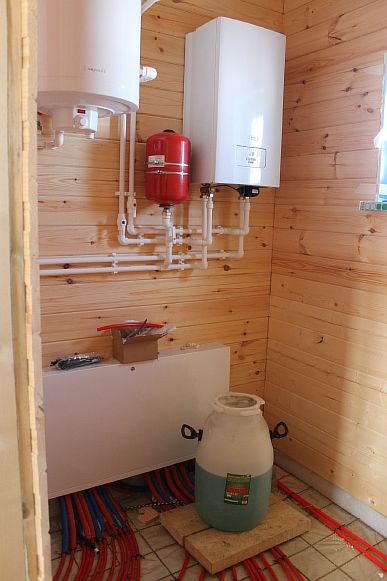

Можете да инсталирате подово отопление от бойлер както в къща, така и в апартамент. Монтажът е лесен; основното е да следвате инструкциите и процеса. Освен това, ниската цена на монтажа е от решаващо значение, тъй като бойлерът струва по-малко от електрически бойлер.
Трябва да се отбележи обаче, че работата на такава отоплителна система изисква значителен разход на енергия. Следователно, дали да отоплявате дома си с конвенционален радиатор или с подово отопление от котел, зависи изцяло от вас.
Според мен, хидравличното подово отопление е най-икономичното и ефикасно решение за висококачествено отопление на дома. Ако можете да инсталирате газов котел, това е перфектно. Но и електрически котел не би трябвало да създава проблеми. Циркулационна помпа и трипътен вентил са задължителни! Първо, това значително ще ускори процеса на отопление, а второ, ще спести енергия.
