Подово отопление на дървен под – монтаж на водна и електрическа отоплителна система

За да създадат топла и комфортна атмосфера в модерен дом, напредналите собственици на жилища често избират да инсталират подово отопление. Самият процес на инсталиране е прост, но доскоро собствениците на дървени къщи не можеха да инсталират подово отопление по чисто технически причини.

Днес, благодарение на появата на съвременните технологии, инсталирането на подово отопление върху дървени повърхности е нещо обичайно. Хидравличните подови отоплителни системи могат лесно да се монтират върху дървени подове, както и електрическите отоплителни системи.

Видове подово отопление на дървена основа и характеристики на монтажа

Когато инсталирате подово отопление върху дървена основа, трябва да определите неговия тип. Отоплителните системи са два вида: хидравлични и електрически.

Гледайте видеото: Кои отопляеми подове са най-добри за избор?

Подово отопление с вода

Водопроводната система е конструкция от тръби, през които тече нагрята охлаждаща течност. Нагревателните елементи са фиксирани към основата и след това са свързани към централното отопление или отделен котел, оборудван с помпа.

Хидронното подово отопление е по-популярно за монтаж върху дървени подове, тъй като осигурява равномерно нагряване по цялата повърхност в сравнение с електрическите системи. Хидронното отопление обаче ще има по-слаба топлинна мощност и е по-податливо на течове.

Електрическо подово отопление

Електрически под - тоководещата част може да бъде кабелна, филмова или под формата на нагревателни рогозки.

1. Кабелните нагреватели се продават в пакети и имат различна скорост на нагряване и топлинна мощност. Номиналната мощност варира от 120 до 180 W/m2.
2. Нагревателните рогозки са вид подова настилка на кабелна основа, при която нагревателните елементи (кабел) са предварително положени върху рогозката на определена стъпка.
3. Инфрачервено фолио - контактите са разположени по ръба му, а диапазонът на мощност за различните модели е от 150 до 220 W/m2.

Електрическите системи са по-лесни за инсталиране, особено при подови настилки на фолио. Освен това, те са по-малки и често не изискват премахване на подовата настилка.

Те имат по-кратко време за загряване и специален термостат, който ви позволява да настроите желаната температура във всяка стая. Електрическите отоплителни уреди имат дълъг експлоатационен живот - до 50 години.

Има обаче някои недостатъци при инсталирането на електрически подове върху дървена основа:

• риск от пожар;
• високи разходи за електроенергия.

Освен това, преди монтажа, окабеляването трябва да се провери, за да се гарантира, че е подходящо за увеличеното натоварване.

Независимо от вида на подовото отопление, то може да се монтира върху дървена повърхност. Основното е да се монтира правилно и да се спазват инструкциите за експлоатация.

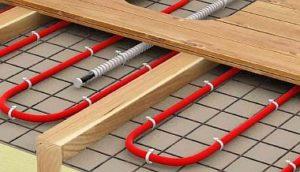

Монтаж на подово отопление с вода върху дървен под

Правилният монтаж на водния кръг върху дървен под осигурява оптимално разпределение на потоците топъл въздух в помещението.

Студеният въздух се намира отгоре, а топлият - отдолу. Този модел на разпределение на топлината се счита за най-благоприятен. Липсата на конвективен въздушен поток осигурява допълнително предимство на този вид отопление.

Видео за монтаж на подово отопление върху дървен под

Изчисляване на инструменти и материали

За да започнете да инсталирате подово отопление с вода, трябва да подготвите инструментите и материалите си. Нека определим от какво ще имате нужда:

• ниво;
• регулируеми гаечни ключове и гаечни ключове;
• отвертки и отвертка;
• ножици за рязане на металопластикови тръби;
• рулетка;
• заваръчно устройство;
• пластмасови тръби;
• хидроизолационен филм;
• топлоизолационен материал;
• закрепващи елементи;
• свързващо оборудване: съединители, адаптери, смесители, колектори.

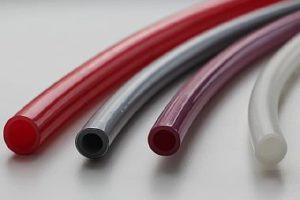

Тръбите за тези конструкции могат да бъдат изработени от следните материали: пластмаса, метал и метал-пластмаса. Те могат да бъдат и безшевни или заварени.

Разберете какво може да бъде Разход на тръби за подово отопление, изчислен на м2.

Необходимо е да се определи моделът на полагане на тръбите за подово отопление - под формата на змия или охлюв.

Броят на тръбите се изчислява въз основа на размера на помещението, което ще се отоплява. Необходими са достатъчно изолационен и влагозащитен материал, подложка за тръбите и финишно покритие, за да се покрие напълно отопляваното помещение.

Размерът на отоплителния кръг за хидравлично подово отопление се изчислява въз основа на стъпката на монтаж и разположението. Когато хидравличното подово отопление е единственият източник на топлина, стъпката на тръбите варира от 100 до 150 мм, а ако се използва като допълнителна отоплителна система, стъпката е 300 мм.

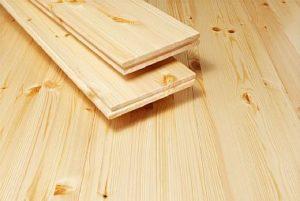

Подготовка на основата

Първоначално е необходимо да се оцени състоянието на съществуващата основа.

Оценката е:

• визуална проверка - дъските трябва да бъдат поставени възможно най-близо една до друга;
• необходимо е да се отреже повърхността от дъските, за да се определи състоянието на дървената конструкция;
• отстраняване на гнили елементи;
• Всички пукнатини трябва да бъдат запечатани. Ако се открият такива, те се запълват с топлоизолационен продукт или специална фугираща смес.

Старият дъсчен под трябва да се рендосва, за да се създаде гладка и равномерна повърхност. Неравностите по дървената повърхност не трябва да са повече от 2 мм. Особено внимание трябва да се обърне на основата за подово отопление поради липсата на подложка.

Ако дървената повърхност е твърде стара и не може да се поправи, тя трябва да бъде премахната и заменена с ново покритие. Премахването е необходимо, когато:

• липса на изолация;
• Наличието на голямо разстояние между гредите на гредите. То не трябва да бъде повече от 50-60 см.

Монтаж на подови настилки

В сгради със стари дървени подове не е допустимо да се излива тежка бетонна замазка, следователно методът на палубата се използва като основен метод на полагане.

Подовата настилка е многослойна пай:

1. Основата трябва да е равна, без пукнатини или стърчащи дъски. Всички дъски трябва да са здраво закрепени и да не провисват.

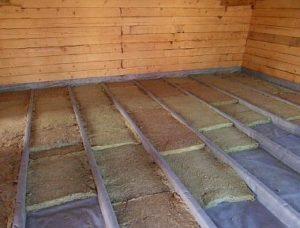

2. Необходим е топлоизолационен слой, който да задържа топлината и да предотвратява нейното разхищение. Той трябва да е влаго- и огнеустойчив, както и съвместим с всички строителни материали, използвани в конструкцията. Най-добре е продуктът да осигурява звукоизолация и да е с минимална дебелина.

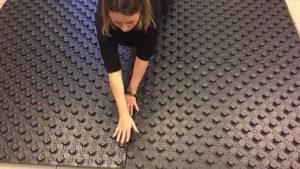

3. Върху изолацията се полага подложка за тръби. Могат да се използват полистиролни рогозки с шипове, предназначени за закрепване на тръбите. Те са оборудвани със специални ключалки, които закрепват плочите една към друга. Тези рогозки могат да бъдат обикновени или с изолационна подложка, което елиминира необходимостта от предварителна изолация.

Подходящ е субстрат, изработен от дървени листове с изрязани в тях канали за нагревателните елементи. Този продукт се произвежда индустриално. Възможно е също така да се направи домашен субстрат от летви и греди.

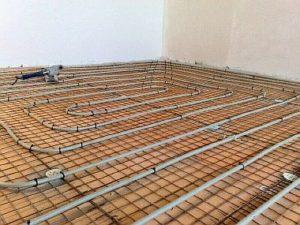

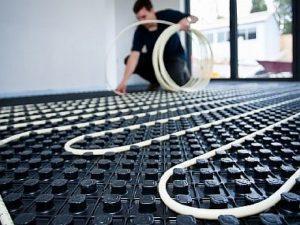

4. След това нагревателният елемент се монтира в съществуващите канали или предвидените скоби и тръбите се монтират. За да се създаде добър топлинен екран, елементът се поставя в алуминиев профил. Този профил може да бъде заменен с фолио, което трябва да се увие около всяка тръба. Добра идея е също така да се постави слой фолио върху контура.

Преди да се монтира "пай", системата трябва да бъде свързана към централното отопление или към инсталиран бойлер.

Важно! Преди да нанесете следващия слой, проверете устройството за правилна работа, нагряване и течове.

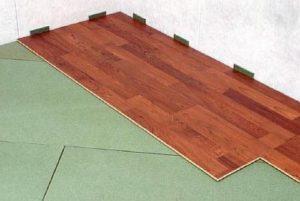

5. Изборът на подложка за подовата настилка зависи от довършителния материал, който се полага отгоре. При монтаж на плочки, линолеум или килим трябва да се използва влагоустойчив гипсокартон. Ако тръбите се монтират върху полистиролови подложки, гипсофазерните плоскости се полагат на два слоя. При използване на ламиниран паркет върху дърво обаче е необходима влагоабсорбираща подложка, като например картон или разпенен полиетилен.

Гипсокартонът може да бъде покрит с шперплат или ПДЧ листове. Стъкло-магнезиевите плоскости са отличен вариант; те са добри топлопроводници, което е плюс за нашия дизайн.

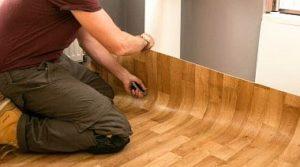

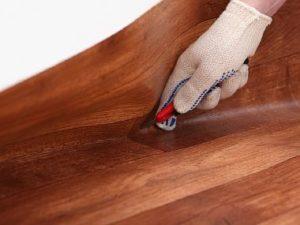

6. Довършително подово покритие - подовата настилка се полага върху оборудваната подложка.

Монтажът на подовата настилка на водна основа върху дървената основа е завършен. След като са проведени хидравлични и други тестове на определени етапи от монтажа, тя може да започне експлоатация.

Монтаж на електрическо подово отопление върху дървен под

Както бе споменато по-рано, електрическите подове се предлагат в кабелни, инфрачервени и нагревателни рогозки. Преди да изберете модел, е важно да разгледате по-подробно принципите на монтаж на всяка система.

Разберете кое електрическо подово отопление е най-добро да изберете и защо

Подово отопление с кабел

Този тип подови настилки се състоят от кабел, който се монтира по определен модел.

Преди да започнете да инсталирате кабелна система за подово отопление върху дъсчена повърхност, първо трябва да подготвите инструментите и строителните материали, от които ще се нуждаете:

• нагревателен кабел;
• термостат;
• изолация и фолио;
• гофрирана тръба;
• монтажна лента;
• шперплат;
• измервателно устройство за проверка на мрежата;
• крепежни елементи;
• комплект работни инструменти: клещи, отвертка, ножица, ролетка.

Когато изчислявате размера на кабела, необходим за инсталиране на кабелна система, имайте предвид, че нагревателните елементи се поставят по цялата площ, с изключение на зоните, където са разположени тежки мебели. Разположението е или серпентинно, или спираловидно.

Процесът на инсталиране на кабелна система:

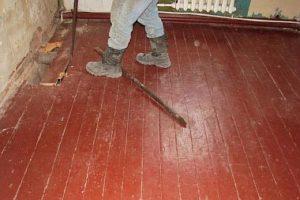

1. Основата се подготвя чрез изравняване на повърхността и почистване на отломки. Ако се открият пукнатини, те се запълват със специален дървен пълнител. Не се препоръчва употребата на пяна, тъй като е топлоизолатор.

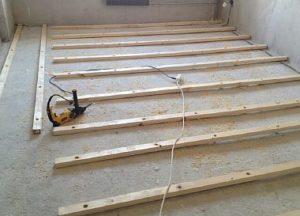

2. Дървените греди се полагат и закрепват към основата на пода с самонарезни винтове.

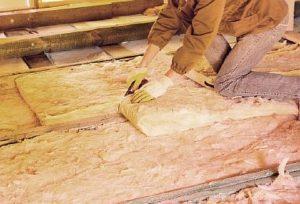

3. В пространството между гредите се полага топлоизолационен материал. За целта се използва фолио, което служи не само като изолатор, но и като отражател на топлината, генерирана от отоплителното устройство.

4. Монтира се поцинкована мрежа - кабелът ще бъде прикрепен към нея.

5. Нагревателните елементи се полагат върху мрежата според планираното разположение. В пресечните точки на кабела и гредата трябва да се направят малки разрези.

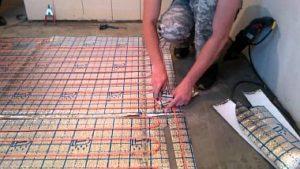

6. Проводниците са закрепени - те са фиксирани към прътите с монтажно фолио и са монтирани към мрежата със скоби.

7. Системата е свързана: на планирания участък от стената е монтиран термостат, а към него е свързан температурен сензор, поставен в гофрирана тръба.

8. Подложката е монтирана – тя служи като основа за системата за подово отопление. Използва се шперплат и се полага върху нагревателните елементи. Въздушната междина между кабела и подложката трябва да бъде 10 мм.

9. Финалното покритие е монтирано - то се полага върху шперплата.

На този етап инсталацията може да се счита за завършена; кабелният електрически под е готов за употреба.

Нагревателни рогозки

Нагревателните рогозки са по-модерен и функционален вариант на електрически кабелни подови настилки. Предимството им се крие в малкия диаметър на проводника (не повече от 4,5 мм), който вече е закрепен към мрежа от фибростъкло, използвайки един от двата модела: намотка или серпентина.

Преди да започнете работа, трябва да подготвите стандартен набор от инструменти: клещи, отвертка, ножица и ролетка.

Трябва да закупите всички необходими материали:

• нагревателни рогозки - размерът се изчислява въз основа на площта на помещението, минус местата, където ще бъдат монтирани тежки мебели;
• термостат;
• топлоизолационен материал и фолио;
• гофрирана тръба;
• монтажна лента;
• дървени блокове и шперплат;
• крепежни елементи.

Стъпка по стъпка, инсталирането на конструкция с отоплителни рогозки е подобно на полагането на кабел, само че малко по-лесно:

1. Дървената повърхност се подготвя: почиства се и пукнатините се запълват.
2. Решетките се монтират.

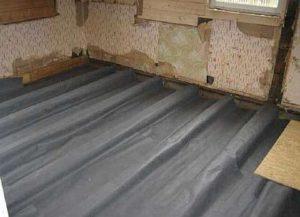

3. Полага се топлоизолация с фолио повърхност.

4. За поставянето на постелките се правят маркировки; нагревателният кабел не се полага под големи мебели.
5. Полага се армираща мрежа.

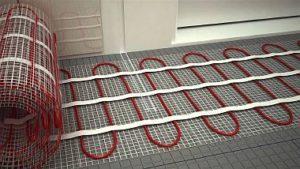

6. Термопостелки се полагат и закрепват към армировката.

7. Термостатът и температурният сензор са фиксирани и свързани.

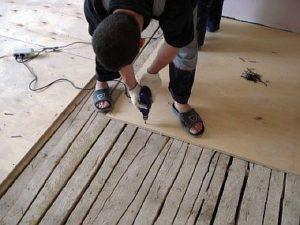

8. Монтира се основа от шперплат.
9. Полага се подова настилка.

Важно! Преди да монтирате подложката от шперплат и подовата настилка, тествайте системата за правилна функционалност.

Инфрачервен филмов под

Монтирането на инфрачервен под е по-опростен вариант в сравнение с електрическа система, базирана на кабели. Въпреки това, неговите характеристики на работа са сравними с тези на последния тип. Нагревателните елементи са метални плочи (графит).

Както при всеки строителен проект, трябва да се запасите с всичко необходимо:

1. Инфрачервено фолио - по размер трябва да е по-малко от площта на помещението, тъй като не трябва да се поставя под тежки предмети (въглеродните елементи могат да се притиснат).
2. Изолационен материал с фолиен слой - размерът му трябва да е равен на цялата площ на помещението.
3. Полиетиленово фолио - използва се за покриване на нагревателните елементи.
4. Скоч тиксо - имате нужда от фолио и строителна лента.
5. Шперплат - количеството трябва да е достатъчно, за да покрие цялата стая на два слоя.
6. С битумна изолация и изолационна лента.

За ваша информация! Можете да закупите готова инфрачервена система за подово отопление от магазин; тя включва всички компоненти, необходими за монтажа на системата. Тя обаче не включва термостат или контролер на температурата; те трябва да се закупят отделно.

За да направите топъл филмов под, ще ви е необходимо:

• строителен нож;
• ножици;
• отвертка;
• клещи.

Процесът на монтаж на инфрачервения филмов под е следният:

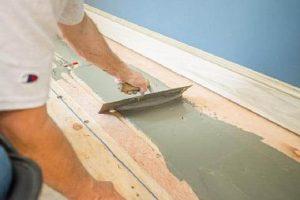

1. Подготовка на основата. Ако имате дървен под, експертите препоръчват полагането на шперплатова подложка за фолиото, в идеалния случай с механизъм за заключване с щракване. Това създава гладка, почти безшевна повърхност. Шперплатът се закрепва към дървената повърхност с винтове, вдлъбнати 1–2 мм в дървото. Под шперплата може да се постави тънък слой изолация, като например полиетиленова пяна.

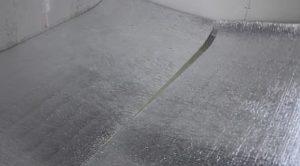

2. Топлоизолация. Поставя се топлоизолационен слой, осигуряващ топлоизолация, с фолиото нагоре. Продуктът се полага един до друг и се закрепва с телбод към шперплата. Фугите между панелите се запечатват с тиксо; може да се използва фолио или строителна лента.

3. Изготвя се план за монтаж на термостата и план за поставяне на фолиото. Определя се мястото за монтаж на термостата; в идеалния случай то трябва да е близо до изхода на стаята и ключовете. Черти се схема за монтаж на фолиото, като се посочват всички кабелни трасета.

Съвет! Препоръчително е автоматичният термостат за инфрачервения филмов под да се инсталира отделно.

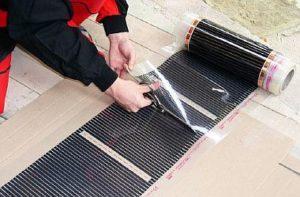

4. Подготовка на фолиото. Нарежете фолиото до необходимата дължина на обозначените места с ножица. Рязането на фолиото на други места е забранено.

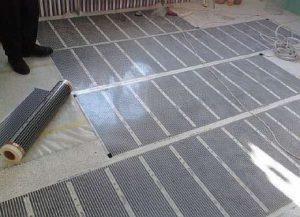

5. Монтаж на фолио. Инфрачервените подови листове се полагат успоредно, с медните ленти, обърнати надолу.

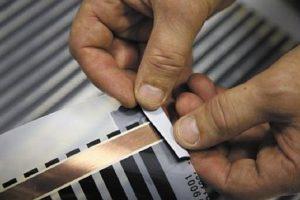

6. Изолация на кабели. Необходимо е да се изолират отрязаните участъци на фолиото, където кабелът не е планиран да бъде свързан към комунални услуги. Това се прави с помощта на битум.

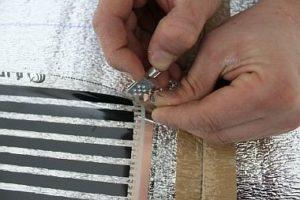

7. Монтиране на контактите. Скобите се поставят на местата на медната шина, където тя ще бъде свързана към електрическата верига. Едната скоба се поставя вътре във фолиото, а другата се поставя отвън, върху медните ленти. Скобата трябва да бъде здраво затегната с клещи.

8. Закрепване на инфрачервеното фолио. Ламелите за подово отопление с прикрепени клеми се свързват помежду си с помощта на строителна лента. За по-добро залепване, фолиото може да се залепи с тиксо по краищата на интервали от 500 мм.

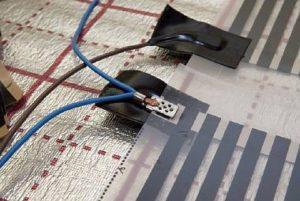

9. Свързване на системата. Според схемата, клемите са свързани към краищата на проводника. За да се осигури добра връзка, точката на свързване е плътно затегната с клещи.

Моля, обърнете внимание! Някои модели фолиеви подови настилки са свързани към електрическата верига чрез контакт – езиче, закрепено с нит.

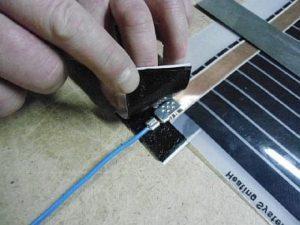

10. Изолация на клемите. Всички клеми трябва да бъдат покрити с битумна лента. Едната лента се поставя в долната част на скобата, а другата - в горната, където скобата се среща с фолиото. След това двете ленти лента се залепват една за друга. Важно е да се уверите, че всички контакти са правилно изолирани.

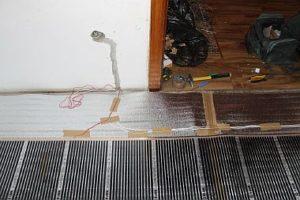

11. Монтаж на температурен сензор. Той е прикрепен към долната част на фолиото, към черната лента, на 150 мм от ръба на фолиото. Закрепва се с монтажна лента. Самият сензор и неговият проводник се поставят във фолийната изолация, за да се създаде равна повърхност. За да се постигне това, в изолацията се изрязват канали за сензора, клемите и проводниците. Проводниците и сензорът се поставят във фолийната изолация и се закрепват с лента.

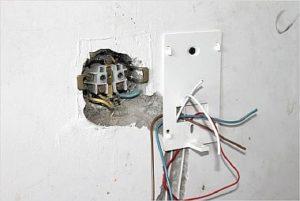

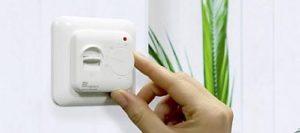

12. Монтаж на термостат. Термостатите могат да бъдат монтирани на повърхността или вградени в стената. В зависимост от модела, кабелът минава по стената или се монтира в канали, изрязани в стената.

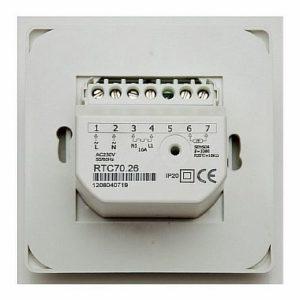

13. Свързване на кабела към термостата. Кабелът от инфрачервеното фолио, сензора и домашния източник на захранване е свързан към термостата. Следвайте инструкциите, предоставени с термостата.

Моля, обърнете внимание: Когато закрепвате проводник към стената, за да подобрите външния му вид и да предотвратите инциденти, той се поставя в специална кутия, която е монтирана на стената.

14. Проверка на функционалността на системата. Термостатът се настройва на 30 градуса по Целзий и се проверява работата на всеки панел. Важно е да се уверите, че няма искри по клемните връзки.

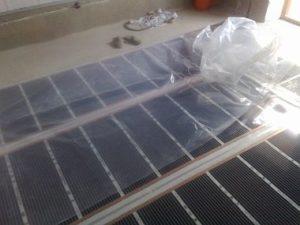

15. Хидроизолация. По цялата повърхност на инфрачервения под се полага полиетиленово фолио. То се припокрива със 100 мм и се закрепва с тиксо на няколко места.

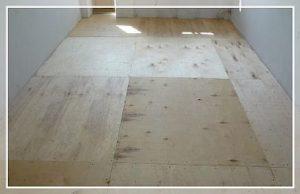

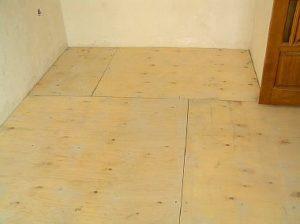

16. Монтаж на подложка. Върху нагревателните елементи се монтира шперплат, който служи като основа за подовата настилка.
17. Полагане на финалното покритие. Планираното покритие се полага върху монтираната настилка.

В заключение, заслужава да се спомене, че когато решавате коя отоплителна система (водна или електрическа) да изберете за дървен под, първо трябва да решите кой ще извърши монтажните работи.

Ако искате сами да инсталирате подово отопление върху дървен под, трябва стриктно да спазвате технологията на монтаж и инструкциите на производителя на системата.

Видео инструкции

Гледайте: Направи си сам подово отопление от PENOPLEX
