Разход на тръби за подово отопление, изчислен на м2

Подовото отопление напоследък става все по-популярно. Преди да започне монтажът обаче, е важно да се изчисли необходимата дължина на тръбните материали. Въпросът как да се определи и изчисли разходът на тръби на квадратен метър за подово отопление (колко тръби са необходими на квадратен метър) може да бъде категорично отговорен, въпреки че много „експерти“ все още се затрудняват да го разберат.

Всеки частен дом има своя собствена индивидуална отоплителна система. Следователно, монтажът често се извършва ръчно. Разбира се, този вид отопление може да се инсталира и в апартамент, но изграждането на топли конструкции в такива пространства е по-трудно. не е толкова лесно да се направи.

Диаметърът и формата на тръбните продукти за подово отопление варират, така че за да се разбере как да се изчисли потреблението на валцувани тръбни материали, е необходимо да се разгледа подробно дизайнът на тази система.

Опции за монтаж на подово отопление

Има два варианта на тази система.

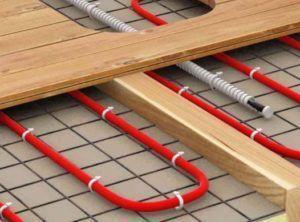

1. ПашаТази конструкция е покрита с настил, изработен от някакъв материал. Например, може да е дърво, полистирол или нещо друго. Когато обсъждаме този метод, е важно да се отбележи, че монтажът е много по-лесен в тази ситуация, тъй като се елиминира допълнителното време, прекарано в изливане на настилката.

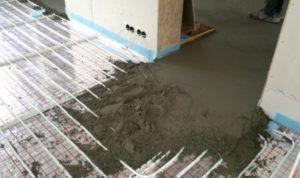

2. БетонТова ще изисква замазка и няма да е възможно да се завърши работата бързо.

И в двата случая стилизирането се превръща в трудна задача. Поради тази причина мнозина се обръщат към професионалисти за помощ. Ако решите да го направите сами, трябва да имате необходимите знания и умения и стриктно да спазвате всички инструкции.

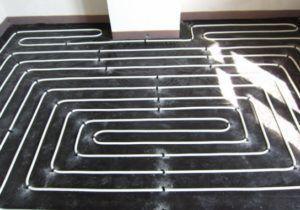

По време на монтажните работи тръбите могат да бъдат положени:

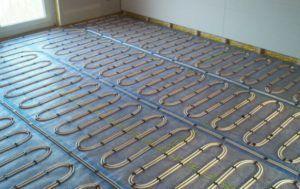

• змия;
• охлюв.

За голяма стая е по-добре да изберете охлюв, а за малки стаи със сложна геометрична форма змия би била най-добрият вариант.

Какви тръби могат да се използват за работата?

Тръбите са ключов компонент при инсталирането на хидравлична система за подово отопление. Качеството на системата зависи от правилния избор на този етап. Ако изборът е неправилен и изчисленията са неправилни, отоплителната система няма да работи ефективно.

Гледайте видеото

Най-ефективната стъпка при инсталиране на подово отопление! Как да избегнем грешки

В момента се предлагат следните видове материали за изграждане на подово отопление.

1. МедТози материал несъмнено е един от най-добрите. Използва се в повечето европейски страни. Медта съчетава всички най-добри качества. Единственият съществен недостатък на тези продукти обаче е високата цена за закупуване на този материал.
2. ПолипропиленТези продукти се използват за отоплителни мрежи също толкова рядко, колкото и първият вариант. Причината обаче се крие другаде. Съществен недостатък на тези продукти е големият им радиус на огъване. Това означава, че тръба с диаметър 20 мм, когато се удължи от две секции, няма да достигне 320 мм. Това често е недостатъчно.
3. Омрежен полиетилен (PEX)Този валцуван тръбен продукт се отличава с висока топлопроводимост и износоустойчивост. Предвид тези характеристики, той е евтин. Основният недостатък на този продукт е необходимостта от твърдо закрепване по време на монтажа, в противен случай той ще се огъне.
4. Металопластика (MP)Този материал е спечелил най-голяма популярност сред потребителите. Монтажът на подово отопление, изработено от метална пластмаса, с право се счита за най-балансирания и високопроизводителен вариант. Всичко е свързано с високата ефективност и издръжливост на мрежата, изработена от този материал.

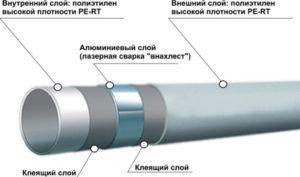

Металопластичната тръба е снабдена с вътрешен алуминиев слой, обграден от полимерен слой както отвътре, така и отвън. Тези характеристики придават на металопластичния продукт висока устойчивост на повреди и ниско термично разширение. Тези значителни предимства се допълват от разумна цена.

Има ли зависимост от метода на монтаж, вида на тръбите и дължината на веригата?

Преди да закупите материали и да започнете монтажа, подгответе чертеж на бъдещата конструкция. Не го изхвърляйте след приключване на работата. Той ще бъде полезен по време на ремонти на системата, тъй като показва точното разположение на тръбите.

Когато избирате опция за монтаж, имайте предвид, че това зависи от материала, използван за продуктовата гама. Например, разходът за 20 мм тръба за подово отопление би бил следният. Дължината на един контур на конструкцията не трябва да надвишава 120 метра.

В противен случай налягането в мрежата няма да достигне необходимото ниво. Съответно, при изчисляване на тръбопроводи с диаметър 20 мм е важно да се помни, че отделен подов контур ще заема не повече от 15 квадратни метра.

Всички контури трябва да са с еднаква дължина. Това се взема предвид при избора на метод за монтаж на тръби с диаметър 20 мм. Изчисленията всъщност са доста сложни, тъй като изискват отчитане на множество нюанси. Ако възникнат трудности на който и да е етап от работата, винаги можете да потърсите помощ от специалисти.

Оптимален обем на асортимента от тръби

В допълнение към материала, използван за производството на тръбните продукти, трябва да се вземе предвид налягането на топлоносителя и площта на отопляемата сграда. Най-подходящият диаметър за продуктовата гама се избира въз основа на тези фактори.

За тези системи оптималните размери на тръбите са 16, 20 и 25 мм. Ако диаметърът е по-малък от тези, горещата охлаждаща течност няма да циркулира правилно.

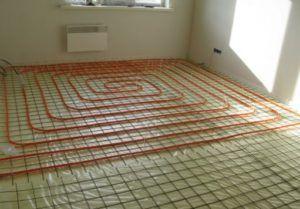

Нека изчислим необходимата консумация на тръбни продукти на м2

Като цяло, разходът на квадратен метър подова настилка ще бъде равен на пет линейни метра тръба. Този метод се счита за най-лесния за изчисляване на разхода на тръби на метър.² площта на изгражданата конструкция.

Гледайте видеото

Тръби за подово отопление. Как да определя дължината на контура?

С това изчисление на разхода на м² Размерът на стъпката се приема за 20 см. Необходимото количество валцувани тръби за подово отопление може да се изчисли по следната формула:

Д = С / Н * 1.1

В него S обозначава площта на помещението в м²², N показва стойността на стъпката на полагане, а 1.1 е стойността на разхода на тръбния продукт за завои.

При изчисляване на дължината на тръбите за подово отопление на квадратен метър, трябва да се добави необходимата дължина от пода до колектора и обратно. Например, при изчисляване на дължината на навити тръби на квадратен метър, към предоставената формула трябва да се добави двойното разстояние до шкафа на колектора.

Можете лесно да определите разхода на металопластик и всякакъв друг тръбопроводен продукт за подово отопление, като използвате онлайн калкулатор. Тези програми са много удобни за използване. Всеки от тези софтуерни продукти е базиран на „коефициентна методология“.

Тези коефициенти отчитат:

• стъпка и диаметър на металопластикови, полипропиленови, медни и други тръбни изделия;
• материал на производство на асортимента;
• размери и вид покритие на топлата конструкция;
• размери и вид на замазката. Предлагаме Онлайн калкулатор за изчисляване на подови замазки.

Онлайн калкулаторите отчитат и наличието на изолация върху металопластикови или други тръби. Софтуерният продукт „Valtek Complex“ е заслужено популярен сред потребителите; той включва специален раздел за изчисления за инсталации за подово отопление.

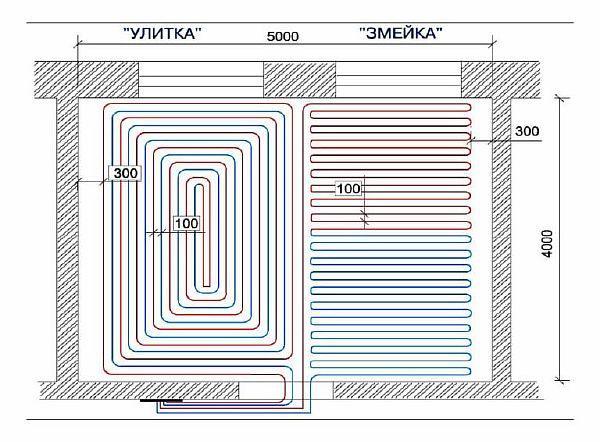

Избор на стъпка на инсталиране

За да се гарантира, че цялата повърхност на изгражданата конструкция се нагрява и температурата в помещението е комфортна, е необходимо да се поддържа определена дължина между тръбите.

В крайния край това разстояние може да бъде приблизително десет сантиметра. По-нататък може да варира с пет сантиметра. Например: 10, 15 см и така нататък.

Въпреки това, при изчисляване на стъпката на монтаж, разстоянието между контурите не трябва да бъде повече от 30 сантиметра, тъй като повърхността на пода няма да се нагрява равномерно и следователно топлината в такова помещение ще циркулира неравномерно.

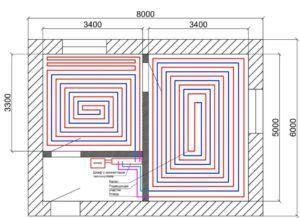

Нека определим дължината на контура

Тази стойност трябва да се изчисли въз основа на диаметъра и материала на използваните тръби. Например, ако инсталацията използва 16-инчови металопластични тръби, дължината на подовия кръг на водопроводната система не трябва да надвишава 100 метра. Оптималната дължина на металопластичните тръби в тази ситуация е 75 до 80 метра.

Ако работата включва металопластични тръби с диаметър 20 мм, тогава дължината на отопляемия под не може да бъде повече от 120 м.

При изчисляване на разхода на тръби за подово отопление често възниква въпросът дали е възможно да се направи верига с различна дължина. Идеалното решение за подово топла вода се счита за еднакъв размер за всички бримкиТова не е трудно за изпълнение, но не винаги е практично. Например, в стая с ограничено използваемо пространство.

Загубите на налягане в системите за подово отопление могат да се компенсират с помощта на балансиращи вентили. Разликите в дължината на тръбите в такива инсталации са допустими в рамките на 40%. При необходимост се правят и корекции на диаметъра и разстоянието между тях.

Необходим брой вериги

Въпросът за изчисляване на изискванията за тръбопроводи за подово отопление е труден за отговор, без да се знае броят на кръговете. Това повдига друг проблем: как да изчислим броя на контурите, свързани към колектора? За целта се нуждаем от следните параметри:

• обем на колектора;
• количеството охлаждаща течност, преминало през нея за единица време;
• индекс на топлинно натоварване.

Не е необходимо да се изчисляват всички тези стойности, тъй като те трябва да бъдат посочени в техническия лист с данни на смесителния агрегат.

За голямо пространство е необходимо да го „разделите“ на по-малки области. Препоръчително е да се създадат множество контури.

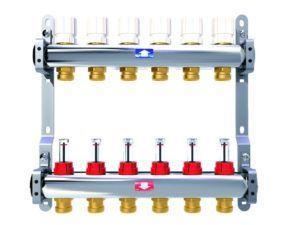

Монтираме колектора

Когато инсталирате колектор, трябва да запомните няколко основни правила.

1. Важно е да се вземе предвид височината на замазката и лайсните, които ще бъдат монтирани. Пренебрегването на това ще доведе до проблеми с отварянето на вратата на шкафа.
2. Важно е също да се вземе предвид лекотата на поддръжка и възможността за извършване на рутинни ремонти с изключена главна линия.
3. По-късият участък от тръбата е по-твърд и обратно. Следователно, колекторът трябва да се повдига не по-високо от 25 см над готовия под. При работа трябва да се вземе предвид дизайнът на помещението. Ако повдигането на шкафа е неприемливо за даден дизайн, се препоръчва да се спусне до пода, но като се вземе предвид лекотата на отваряне.

Често срещани грешки и препоръки

Гледайте видеото

Дължина на тръбата за подово отопление. Помпа за подово отопление.

1. Неправилно изградена подова настилка. Подът трябва да е равен и старателно почистен. Завършването на фугите и подовата настилка е от решаващо значение за тази работа.
2. Конструкцията не е хидроизолирана. Подовото отопление изисква такава защита. Най-добрият материал за това е паронепропускливият полиетилен, положен на равномерен слой. Също така, не забравяйте за амортисьорната лента; тя намалява топлинните загуби от подовото отопление и компенсира разширяването на бетонната замазка.
3. Неправилно поставена топлоизолация. Препоръчително е да се монтира на два слоя в шахматен ред. Основният материал за този вид подова защита е експандиран полистирол, а вторичният материал е полиетиленово фолио.
4. Полагане на тръби. Експертите казват, че именно тук се допускат най-голям брой грешки. Преди монтажа трябва да се изготви ясна схема и да се изчисли точно разходът на тръби на квадратен метър подово отопление. Без подробен план и необходимото количество материал на квадратен метър ще се допуснат много грешки и разходът на материал ще се увеличи. Всеки квадратен метър от конструкцията трябва да се измери на схемата, като ясно се покаже разположението на ъглите и линиите. Подробният план на етажа не само помага за точното изчисляване на необходимия разход на материал, но и ви позволява да идентифицирате проблемните зони по време на монтажа.

При извършване на монтажни работи и изчисляване на разхода на материали е важно да се помни, че голям брой нарушения на установените правила ще доведат до чести аварийни ситуации със системата за подово отопление.

Тези грешки могат да доведат и до необходимостта от подмяна на цялата конструкция. Поради тази причина трябва да подходите към работата си с максимална отговорност.
