Как сами да положите тръби за подово отопление

Самостоятелният монтаж на тръби за подово отопление става все по-популярен. Този тип отоплителна система може да се използва както като допълнителна, така и като основна отоплителна система.

За да инсталирате правилно отоплителна система, трябва да знаете нейните характеристики.

Прочетете също: инструкции за инсталиране стъпка по стъпка Направи си сам подово отопление С видеоклипове и снимки за монтаж. Тази статия ще обхване хидроизолация, монтаж на изолация, свързване и запълване на веригата, монтаж на маяци и други.

Какъв материал е най-добре да изберете за материали за валцоване на тръби?

За да монтирате подово отопление с вода, можете да използвате продукти, изработени от следните материали:

• мед;
• омрежен или линеен полиетилен;
• комбинации от алуминий и полиетилен или полипропилен;
• композит от полиетилен и поливинилетилен (фибростъкло).

Медните тръби предлагат най-добри характеристики. Те имат най-висока термична ефективност, изключително издръжливи са и са устойчиви на корозия. Медните продукти обаче са скъпи и изискват допълнително оборудване за монтаж. Освен това, такава система трябва да бъде защитена от алкали.

Най-добрият вариант за инсталиране на подово отопление е да изберете полиетиленови продукти. Те могат да бъдат омрежени (PE-X) или линейни (PE-RT).

Предимства на продуктите:

1. Високо ниво на топлопроводимост.
2. Дълготрайна устойчивост на износване.
3. Повишена гъвкавост.
4. Вътрешните стени са гладки, така че се запушват с отлагания много бавно.
5. Материалът не корозира.
6. Може да издържи на многократно замръзване на охлаждащата течност.
7. Самостоятелната инсталация на такива мрежови елементи е проста, тъй като правилната им инсталация не изисква използването на специални инструменти и устройства.

PE-XA е най-надеждният. Този материал има най-висока плътност на омрежване (85%). Това му придава изразен „паметен“ ефект. С други думи, След термично разширение, мрежовите елементи винаги се връщат в първоначалното си състояние.Това прави възможно използването на аксиални фитинги с плъзгащи пръстени, които могат лесно да се вградят в замазката.

Алтернативите на PE-RT не проявяват феномена на "памет". Следователно, при тях се използват само фитинги с пъхване. Те не могат да се зазидат. Когато обаче системните вериги се полагат в непрекъснати секции, всички връзки ще се правят само на разпределителния колектор. В този случай използването на PE-RT е оправдано.

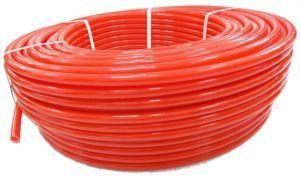

Производителите произвеждат и тръби за подово отопление от композитни материали. В този случай горният и долният слой са изработени от полиетилен, с алуминиево фолио (PE-X-Al-PE-X или PE-RT-Al-PE-RT), залепено между тях. Металът подсилва елементите на подовото отопление и действа като кислородна бариера.

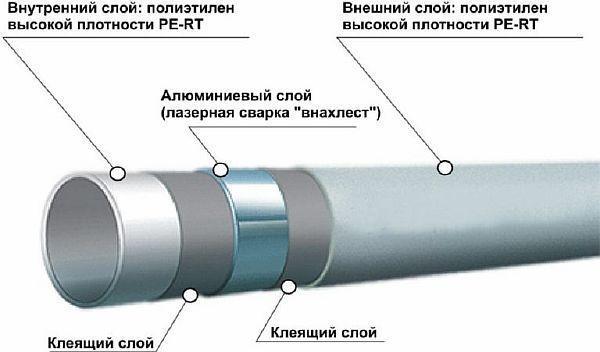

Недостатък на алуминиево-пластмасовата конструкция е нейната хетерогенност. Различните скорости на термично разширение между метала и полимера могат да доведат до разслояване на материала.

Следователно, най-добрият избор биха били полиетиленовите продукти, армирани с поливинилетилен (EVOH). Това значително намалява проникването на кислород във водата като охлаждаща течност през стените на тръбите. Тази армировка може да бъде или горен слой, или поставена между слоеве полиетилен. Последният вариант е за предпочитане.

Подово отопление с вода може да се монтира с помощта на тръби със следните размери:

• 16×2;
• 17×2;
• 20×2 мм.

Как да изчислим кадрите от елементите за сглобяване на система?

Преди монтажа е необходимо да се изчисли системата за подово отопление с водна основа. За тази цел се създава системна схема с водни кръгове. Какво да се вземе предвид при изчислението:

1. Няма нужда да се инсталират тръби там, където ще бъдат разположени мебели, подово оборудване и уреди.

Дължината на тръбите с диаметър 16 мм не трябва да надвишава 100 м. Дължината на тръбите с диаметър 20 мм за подово отопление не трябва да надвишава 120 м. В противен случай налягането в отоплителната мрежа ще бъде ниско. Следователно, всеки кръг трябва да бъде разположен в площ не повече от 15 м².

2. Разликата в дължините им не трябва да е повече от 15 метра. С други думи, те трябва да бъдат направени приблизително с еднаква дължина. Голяма стая трябва да бъде разделена на няколко отоплителни клона.
3. Оптималното разстояние между тръбите за хидравлично подово отопление е 15 см, при условие че се използва ефективна топлоизолация. В суров климат с чести студове от -20ºC или по-ниски, разстоянието между завоите в близост до външни стени се намалява до 10 см.
4. При разстояние между тръбите от 15 см, необходимата консумация на тръби е приблизително 6,7 м на 1 м² площ. При разстояние между тръбите от 10 см, необходимата консумация на тръби е 10 м.

Схеми за монтаж на подово отопление на водна основа

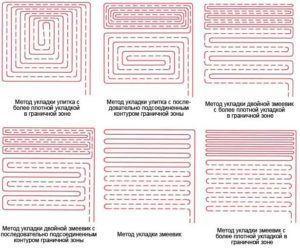

Разположението на тръбите за подово отопление може да се извърши по „змия“, „охлюв“ или комбиниран начин.

Монтажът на водния кръг тип „серпентина“ е най-простият. Извършва се с помощта на контури. Тази схема на монтаж е оптимална за помещение, разделено на функционални зони, където са планирани различни температурни настройки.

Когато първият контур е монтиран по периметъра на помещението и вътре е монтирана една серпентина, топлата вода ще затопли достатъчно половината площ. В другата половина на помещението ще циркулира охладена охлаждаща течност, поддържайки я хладна.

Друг вариант на този дизайн е двойната серпентина. При този дизайн, тръбите за подаване и връщане на вода минават една до друга в цялата стая.

Третият вариант на този дизайн е ъгловият серпентинен модел. Използва се в ъглови стаи, където две стени са външни.

Намотките на змията могат да бъдат монтирани равномерно. В този случай обаче завоите на водните контури ще бъдат силно извити.

Предимството на тази диаграма е, че серпентиновидното разположение на тръбите за подово отопление е опростено. Лесно е да се планира и монтира.

Недостатъци:

• температурна разлика в една стая;
• Завоите в тръбопровода са прекомерно остри, което, когато се полагат на малка стъпка, може да доведе до прегъвания.

Системата за подово отопление тип „охлюв“ се нарича още система „черупка“ или „спирала“. При този дизайн, подаващите и връщащите тръби са инсталирани в цялото помещение и вървят спираловидно, успоредно една на друга. Монтажът продължава от периметърните стени към центъра на помещението.

Захранващата линия в центъра на помещението завършва в контур. Успоредно на нея се монтира връщаща линия, която минава от центъра на помещението по периметъра му до колектора. Ако помещението има студена външна стена, по нея може да се монтира двойна линия. охлюв (характеристики на дизайна, плюсове и минуси).

Полагането на тръби за подово отопление по схема „охлюв“ има следните предимства:

1. Стаята се отоплява равномерно.
2. Хидравличното съпротивление в системата е ниско.
3. Монтирането на черупка изисква по-малко материали, отколкото монтирането на змия.
4. Завоите на завоите са плавни, благодарение на което стъпката между завоите може да бъде направена по-малка.

Недостатъкът на охлюва е сложното планиране и трудоемкият монтаж.

Не всички стаи са правоъгълни и една стая може да има и две външни студени стени. За да ги поддържате топли, можете да използвате комбинация от самостоятелно монтирани контури.

За да се увеличи максимално топлинното генериране, тръбните контури за подаване се разполагат по външните стени. Най-добре е да се монтират под ъгъл почти от 90° една спрямо друга.

Методи за инсталиране на подово отопление

Методите за полагане на тръби за подово отопление са разделени на бетонни и наслагващи се.

В първия случай отоплителната мрежа е зазидана в слой замазкаТози метод изисква значителен труд и време. Времето за съхнене зависи от дебелината на бетонната повърхност. Едва след като бетонът е напълно втвърден (приблизително 28 дни), може да се монтира подовото покритие.

Методът с наслагване използва готови материали. Тъй като не се извършват мокри работи, инсталирането на подово отопление е бързо и лесно. Цената на инсталирането на системата обаче се увеличава, тъй като необходимите материали са скъпи. Методът с наслагване използва следното като основа:

• полистиролна изолация;
• дървени модулни или решетъчни панели.

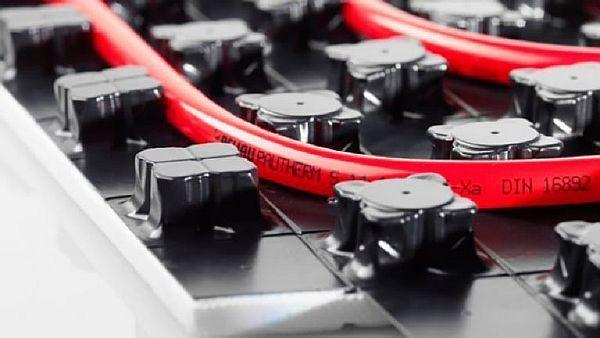

Монтаж на контури върху профилни топлоизолационни рогозки

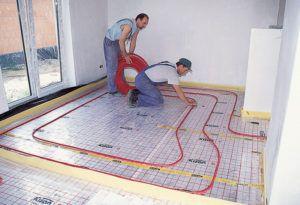

Този вариант за монтаж на подово отопление е най-лесният. Като основа за подовата настилка на водна основа се използват полистиролови изолационни плоскости. Тези рогозки, които се монтират с размери 30x100x3 см, са оборудвани с канали и ниски стълбове. Тръбите за подово отопление се закрепват ръчно в тези стълбове, а върху тях се полага крайното подово покритие.

Този метод не изисква използването на бетонна замазка. Когато се нанася финишното покритие използват се подови плочки Ако използвате линолеум, първо ще трябва да положите гипсофазерни плоскости върху основата. Плочите трябва да са с дебелина поне 2 см.

Модулни и ламелни видове отопляеми водни подове

Такива системи се използват най-често в дървени къщи. Тръбите се полагат върху подовата настилка или гредите.

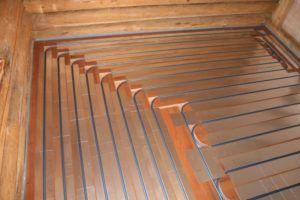

Модулната система използва предварително изработени ПДЧ панели за монтаж на тръби. Те са с дебелина 2,2 см. Модулите имат канали за алуминиеви монтажни плочи и тръби. При този метод на монтаж изолацията се монтира в дървения под.

Лентите се монтират на интервали от 2 см. В зависимост от разстоянието между тръбите се използват ленти с дължина и ширина 15-30 см:

• 13;
• 18;
• 28 см.

За да се предотврати загубата на топлина, плочите са оборудвани с тръбни скоби. Ако крайното подово покритие е Линолеум (вижте кой линолеум и кое подово отопление е най-добре да изберете, инструкции за монтаж) Върху тръбите трябва да се положи един слой гипсофазерни плоскости. Ако крайното покритие е ламинат или паркет, то може да се пропусне.
Версията с ламелите на декинг системите е почти идентична с модулната версия. Разликата е, че вместо панели се използват дъски с ширина, започваща от 2,8 см.
Разстоянието между ламелите в модулите трябва да бъде най-малко 2 см. Ламелната система се полага само върху гредите, на разстояние 40-60 см една от друга. В този случай като топлоизолация се използва експандиран полистирол или минерална вата.

Последователност на полагане на тръби в бетонна замазка

Въпреки трудоемкия си характер, инсталирането на отоплителни мрежи в бетонни замазки в момента е най-разпространеният метод. Технологията е следната:

1. Първо, основата се подготвя. Подовата настилка се почиства от отломки; всички ръбове или неравности се отстраняват с перфоратор.
2. След това върху подовете на помещението се полага хидроизолация.
3. След това върху него се полага топлоизолация.
4. Освен това, правилата за монтаж изискват да се монтира компенсационна (демпферираща) лента между предварително изчислените секции и по периметъра на стените на помещението.
5. Монтира се армиращата мрежа.
6. Тръбите за подово отопление се полагат според избрания план. Те се закрепват ръчно към арматурните пръти с помощта на харпуни.
7. За да се тества системата, тя се пълни с вода и се тества под налягане.
8. След това се монтират направляващите маяци.

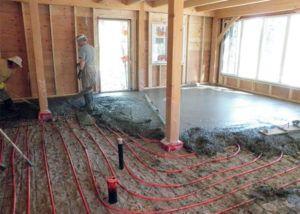

9. Накрая се излива цименто-пясъчната замазка.

Разберете какво да направите, ако възникне такава нужда. свържете отоплителните тръби заедно.

Монтаж на топъл воден под със или без армираща мрежа

Има два варианта за изливане на подово отопление с бетонна замазка: със и без използване на армираща и закрепваща мрежа.

1. Ако като изолация се използват полистиролни рогозки с канали за контурите, тогава мрежата не е необходима. Бетонът може да се излее веднага след монтажа на подовото отопление.
2. При използване на конвенционална изолация, за подсилване и закрепване на контурите трябва да се използва тънка метална или полимерна мрежа. Тя трябва да бъде леко повдигната над изолационния материал.

Избор на оптимална стъпка

Разстоянието между тръбите по време на монтажа зависи от вида на помещението (разберете какво трябва да бъде разстоянието между контурите), топлинните загуби от него и изчисленото отоплително натоварване. Обикновено стъпката е между 10 и 30 см. Тя може да бъде променлива или постоянна:

1. Ако отоплителното натоварване е по-малко от 50 W на квадратен метър, веригите се полагат ръчно с постоянна стъпка от 20-30 см.
2. За високи топлинни натоварвания (80 W на квадратен метър или повече), препоръчителното разстояние между завоите е 15 см.
3. В други случаи се използва променлива стъпка. Например, по външни стени, през които топлинните загуби са най-големи, разстоянието между мрежовите бримки се поддържа минимално (10 см). Във вътрешните части на помещението разстоянието между мрежовите бримки се увеличава (20 см).

Броят на навивките с най-малка стъпка се изчислява по време на проектирането на отоплението. Стъпка от 25-30 мм най-често се използва в много големи пространства. За подаване на охлаждащата течност до тези пространства се използват контури с диаметър 20 мм.

Важни нюанси при инсталиране на отоплителна система в бетон

Мрежата за отопление на водата трябва да бъде правилно вградена в бетон. Следователно, трябва да се вземат предвид няколко тънкости.

Преди да инсталирате системата на първия етаж и сутерена, е важно да хидроизолирате подовете. Това ще предпази помещението от капилярно абсорбиране на влага от земята. На следващите етажи хидроизолацията ще осигури защита срещу инциденти.

В повечето случаи за хидроизолация се използват специални полиетиленови фолиа с дебелина 150-200 микрона. Задължително правило: листовете от тези фолиа върху пода трябва да се полагат с припокриване от 10 см. Фугите трябва да се запечатат със специална лента. По стените листовете също трябва да се полагат с припокриване от поне 10 см.

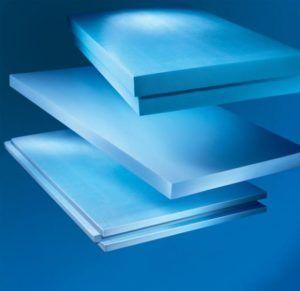

Екструдираната полистиролова пяна е най-добрият избор за изолация на бетонни подове. Тя предлага необходимата здравина и твърдост. Освен това е устойчива на влага, така че не изисква пароизолация.

За вътрешна употреба са достатъчни пенополистиролови плоскости с дебелина 5 см. Само в региони с много суров климат изолационният слой е по-дебел от 10 см. Изолационните материали трябва да се полагат плътно един до друг, а фугите между тях да се запълнят с пяна.

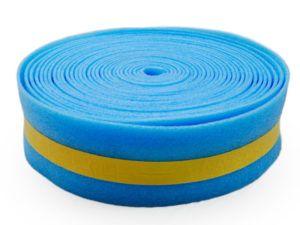

Преди изливане на замазката, периметърните стени, както и всички препятствия (като колони или надвеси) и контурните граници, трябва да бъдат запечатани с демпферна лента. Това предотвратява напукване на разтвора, докато изсъхва, свива се и се разширява поради термично разширение. Това се постига чрез създаване на разширителни фуги. Демпферната лента е изработена от полиетиленова пяна, е с дебелина 0,5-1 см, ширина 10 см и се предлага на ролки от 15 до 50 м.

Методи за фиксиране на контура

Системите за отопление на вода могат да бъдат инсталирани по няколко начина:

1. Полиамидни скоби. Използват се за закрепване на контурите към арматурната мрежа. Необходими са две скоби на линеен метър.
2. Стоманена тел. Използва се за закрепване на мрежестите елементи към решетката; цената е същата.
3. Използване на строителен телбод и скоби. Този метод е подходящ за бързо закрепване на контури към изолация.

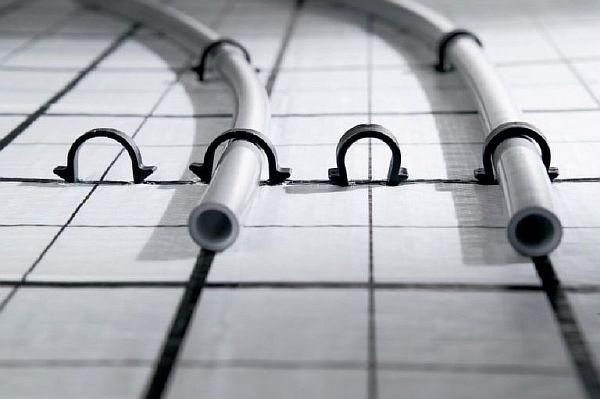

4. Заключваща релса. Това U-образно PVC устройство щраква компонентите на системата на място по време на монтажа.

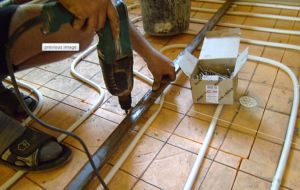

Монтаж на фарове

За опростяване на работата се използват устройства за полагане на замазка, наречени „маркери“. Това са ленти, монтирани на точно хоризонтално ниво и разположени на равномерно разстояние една от друга. „Маркерите“ са плоски метални профили, върху които ще се излее замазката. Лентите определят бъдещото ниво на замазката.

За да намерите нулевото ниво, използвайте лазерен или воден нивелир. С тях маркирайте точки по стените на височина 30 см по периметъра на стаята. По две се правят във всеки ъгъл и три или четири по стените. Маркировките се свързват с помощта на маркировка, създавайки прецизно хоризонтално ниво.

След това се измерва височината от пода до оста на нивото в ъглите. Минималната ѝ стойност се измерва надолу от линията на нивото и се маркира по периметъра на помещението. След това тези маркировки се свързват с дистанционер. Най-високата точка се нарича нулева точка. От тази точка се монтират маяците, като се използват винтове или хоросан.

Решение за замазка за подово отопление

Замазката се приготвя от портланд цимент M-400 и едър кварцов пясък (0,8 мм) в съотношение 1:3. Към сухата смес се добавя вода, докато се достигне консистенция, подходяща за лесно изравняване. За повишаване на пластичността към разтвора може да се добави течен сапун.

Най-добре е компонентите на замазката за хидравлично подово отопление да се смесват в бетонобъркачка, а не на ръка. За да се увеличи здравината на покритието, към течния разтвор може да се добавят полимерни влакна.

Изпитване на налягане

Изпитването под налягане се извършва след монтажа на веригите и свързването им към колектора. Замазката не трябва да се излива, докато тази процедура не приключи.

Изпитването под налягане гарантира, че цялата система функционира правилно, връзките ѝ са херметични и веригите ѝ са без дефекти. Ако по време на тестването се установят някакви проблеми, те се отстраняват своевременно преди изливането на замазката.

Системата се пълни с охлаждаща течност и се нагнетява до максимално налягане. По време на тестването мрежата се разширява до работния си размер. Това избягва прекомерно налягане върху замазката по време на работа.

Свързване на вериги към колектори

Колекторите са поставени в специален шкаф:

• ширината и височината на кутията могат да бъдат 0,5×0,5 или 0,4×0,6 м;
• дебелина - 0,12-0,15 м.

След като шкафът е монтиран, към него трябва да се свържат тръбите за подаване (с топла вода) и връщане (с охладена охлаждаща течност):

1. Колектор, захранващ с гореща охлаждаща течност, е свързан към захранващата линия с помощта на фитинг или адаптер (ако напречното сечение на елементите е различно).
2. Към връщащата линия се завинтва колектор за клон с охладена вода.

Между тръбопровода и колекторите трябва да се монтира спирателен вентил в случай на авария или ремонт. Към противоположния край на колектора трябва да се свърже дренажен вентил. За прецизен контрол на температурата на пода, на колекторите трябва да се монтират регулиращ вентил и смесително устройство.

Къде мога да го монтирам?

Когато инсталирате система за подово отопление, трябва да избягвате често срещани грешки.

Подовото отопление най-често се инсталира в частни домове. Отоплителните системи в жилищните сгради от съветската епоха не са били проектирани за този вид отопление. Въпреки че е технически осъществимо, рискът вие или вашите съседи да останете на студено е висок.

Често целият щранг остава студен, защото хидравличното съпротивление на подово отопление е много по-високо от това на радиаторно отопление, което възпрепятства потока на охлаждащата течност.

Поради това, управляващите дружества не разрешават инсталирането на тръби за подово отопление в стари сгради. Ако се направи без одобрение, ще се наложи да платите глоба и системата да бъде демонтирана.

В новите сгради обаче е разрешено подово хидравлично отопление и не се изискват разрешителни. Техните отоплителни системи са проектирани за по-високо хидравлично съпротивление.

Регулиране на температурата на охлаждащата течност

За да се осигури комфортно къпане на краката, температурата на водата не трябва да надвишава 45ºC. В този случай подът ще се затопли до оптималните 28ºC. Почти всички отоплителни уреди не могат да достигнат такива температури (минималната е 60ºC). Кондензните газови котли са изключение.

При използване на друг вид оборудване е необходимо да се инсталира смесителен агрегат. Този агрегат добавя студена вода от връщащата линия към загрятата охлаждаща течност от котела.

Принцип на действие на устройството:

1. Загрятата вода от котела постъпва към термостатичния вентил. Ако зададената температура бъде превишена, той се отваря, за да смеси охлаждащата течност от връщащата линия.
2. Пред циркулационната помпа има джъмпер с двупосочен вентил.
3. Когато се отвори, водата се добавя от връщащата линия.
4. Смесената охлаждаща течност преминава през помпата към термостата, който регулира работата на термостатичния вентил. След достигане на определена температура, обратният поток се затваря.

Разпределение по контури

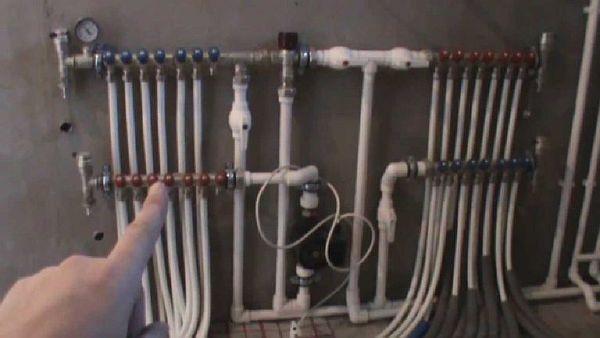

От смесителния блок водата тече към разпределителния гребен или колектора. Едно е, когато подовото отопление е инсталирано в малка стая (например баня). В него може да е инсталиран само един контур от мрежата. В такива случаи инструкциите препоръчват да не се инсталира този блок.

Когато има няколко серпентини, водата трябва да се преразпредели между тях. След това тя трябва да се събере и да се изпрати обратно към връщащата линия. Тези функции се изпълняват от колектора. Той се състои от чифт тръби на захранващата и връщащата линия. Изходите и входовете на веригата са свързани към тях.

Когато подовото отопление се използва в няколко помещения, най-добрият вариант е да се монтира гребен с регулируем контрол на температурата на отоплителната течност. Различните помещения често изискват различни температури.

Заключение

Монтирането на подово отопление ще подобри комфорта на вашия дом през зимата. Има различни варианти за монтаж на този вид отопление. Изборът трябва да се основава на топлинното натоварване, климата във вашия регион и вашия бюджет.
