Как да свържете тръбите за подово отопление заедно: в замазка, ако вече са пробити или трябва да бъдат удължени

Хидравличната система за подово отопление е многослойна структура, чието ядро ​​са тръбите. Тръбите пренасят горещата охлаждаща течност, която затопля помещението.

В тази статия ще научим какво определя дали тръбите могат да бъдат свързани, при какви условия и как да ги свържете сами.

Кои тръби са най-подходящи за използване?

Само тези вериги са подходящи за подови електрически електрически инсталации, които могат да издържат на високи температури.

Днес пазарът предлага голямо разнообразие от продукти, изработени от следните материали: мед, метал-пластмаса и омрежен полиетилен. Ще разгледаме отделно материалите за поцинковани валцовани тръби.

Всеки вид има свои собствени характеристики и е предназначен за употреба в специфични условия.

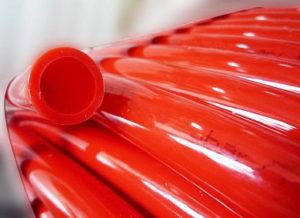

PEX тръби, изработени от омрежен полиетилен

Тръбите от омрежен полиетилен имат отлични експлоатационни характеристики. Това им дава неоспоримо предимство пред други материали, което ги прави популярни както за студено водоснабдяване, така и за монтаж в системи за подово отопление.

Те са изработени от полиетилен със специфична плътност. Продуктите се зашиват заедно с помощта на няколко метода.

В зависимост от производствения процес, тръбопроводите се разделят на различни класове:

• PEX-a се произвежда от полиетилен с висока плътност. Производственият метод, пероксиден процес, включва топене на полиетилена при висока температура. Получената аморфна смес след това се екструдира през специален формовъчен отвор; този метод се нарича екструдиране.

PEX-a е многослойна конструкция с алуминиева вложка между слоевете, която помага за запазване на формата на продукта. За свързването на слоевете се използва специално лепило; свойствата му не се влияят от температурата.

Моля, обърнете внимание! Този продукт е способен да пропуска кислород в охлаждащата течност. За да предотвратят това, производителите започнаха да го оборудват със защитно EVOH покритие отвън – слой от тънка пластмаса (поливинилетилен).

• PEX-b е направен от полиетилен със средна плътност, който е омекотен до твърда консистенция. При този метод омрежването се получава след екструдиране.
• PEX-c – суровината в този случай – също е полиетилен със средна плътност. Омрежването се случва при околна температура, оставяйки материала в твърдо състояние.

Маркучите от омрежен полиетилен се използват широко при монтажа на подово отопление, но PEX-a се използва по-често, тъй като има добра еластичност и позволява монтаж на линия с огъване до 5 диаметъра.

PEX-b е по-твърд и затова се чупи лесно. PEX-c, от друга страна, не понася добре високи температури, така че се използва по-често за студена вода. Освен това, продуктите, изработени от този материал, са издръжливи и леки, което е предимство за самостоятелно инсталиране.

PEX-a тръбите имат памет – ако се деформират, те могат напълно да възвърнат формата си; това изисква нагряване. PEX-b тръбите нямат това свойство, а PEX-c тръбите имат намалена памет.

Полиетилен PE-RT

PE-RT тръбите са модифицирани; те се различават от PEX по това, че са безшевни. Система, изработена от тези тръби, е практически безшумна и може да издържи на температури под нулата. Въпреки че могат да понасят високи температури над нулата, те го правят само за ограничен период от време.

Освен това, този материал е податлив на агресивни вещества и няма структурна памет. Въпреки това, топлоустойчивият полиетилен се използва широко в системите за подово отопление поради достъпната си цена.

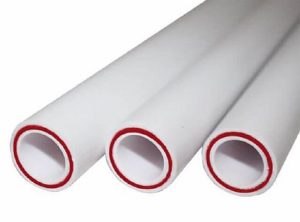

Металопластика

Металопластичните тръби за подово отопление са отличен вариант. Те са гъвкави и податливи на формоване, и могат да се огъват дори без нагряване. Освен това, материалът е издръжлив, понася добре температурни колебания и е екологичен.

Металопластичните тръби се състоят от няколко слоя: омрежен полиетилен отвътре, последван от метализирано фолио, и полимерно покритие отвън, което предпазва от механични повреди. Тази конструкция предотвратява корозия и отлагания на котлен камък. При правилен монтаж тръбите ще издържат над 50 години.

При сравнение между метал-пластмаса или омрежен полиетилен за подово отопление, пластмасата има превъзходна топлопроводимост. Съществува обаче висок риск от прегъване на спиралата и тъй като този тип продукт няма способността да възстановява формата си, тази част ще трябва да бъде премахната.

Метал

Металните тръби за подово отопление се предлагат в следните видове:

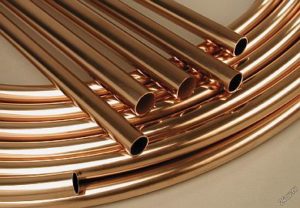

1. Медните тръби са скъпи, така че не са много популярни за инсталации на хидроподови системи. Освен това, инсталирането на такива тръби е трудно, изисквайки специализирано оборудване, което затруднява самостоятелното им инсталиране.

Въпреки това, заслужава да се отбележи, че медната тръба е идеален вариант за подово отопление, тъй като има отлични характеристики:

• висока топлопроводимост;
• издръжливост;
• устойчивост на корозия;
• пластичност и здравина.

2. Гофрираната неръждаема стомана е сравнително нов вид, подходящ за подово отопление, но не се използва широко поради високата си цена. Тя е със защитно полимерно покритие, а неръждаемата стомана е устойчива на корозия и е силно устойчива на механично, химическо и термично натоварване.

В допълнение, този модел е с повишена гъвкавост и може да се полага в най-сложните шарки без риск от прегъване.

В обобщение, можем да кажем, че най-популярните модели, които се използват за подово отопление, са металопластична тръба или верига от омрежен полиетилен.

Те имат добри експлоатационни характеристики и са достъпни. Ако обаче финансите позволяват, е по-добре да се използват метални (медни) тръби, които имат висока топлопроводимост и са по-издръжливи.

Възможно ли е да се свържат тръби за подово отопление или не?

При полагане на тръби за подово отопление, дължината на контура често е недостатъчна, за да се образува непрекъснат контур. Това повдига въпроса: възможно ли е тръбите да се свържат заедно и как? Има няколко метода за свързване на контури, в зависимост от вида на материала.

Важно! Когато избирате метод за свързване на подови тръби, вземете предвид работното налягане, тъй като всяка връзка е проектирана да издържи на специфично натоварване.

Нека разгледаме по-подробно методите за свързване на тръби за подово отопление.

Свързване на омрежени полиетиленови и металопластични тръби

Полиетиленови или металопластични вериги могат да се съединят с помощта на фитинги (месинг, бронз и пластмаса), които могат да издържат на високи температури. Фитингите се предлагат в следните разновидности:

1. Електрическите заваръчни апарати са ефективни, но изискват специализирано оборудване за монтаж, така че рядко се използват. Процесът е следният:
2. върху отрязаната тръба се поставя електрически заваръчен фитинг;
3. заваръчното оборудване е свързано към клемите; то ще приложи напрежение към елемента, което ще доведе до нагряване и сливане на съединенията;
4. устройството е изключено, получената връзка е способна да издържи на налягане до 12 ампера.
5. Пресованите съединения имат основното предимство, че при натискане цялото пространство се запълва с полимер, като по този начин се създава изключително издръжлива връзка.

Последователност от действия:

• На края на кримпващата тръба се поставя гайка, като резбата е обърната към съединението;
• разцепеният пръстен се поставя с отстъп от 1 см от разреза и се фиксира;
• маркучът се издърпва с помощта на приспособление за монтаж;
• Компресионната гайка се затяга плътно с два гаечни ключа.

1. Компресионните фитинги са най-лесни за монтаж у дома:
2. върху полимерния маркуч се поставя затягаща втулка;
3. краят на контура се разтяга в диаметър с помощта на разширител;
4. опънатият ръб на тръбата се издърпва, докато спре върху фитинговия нипел;
5. Точката на свързване е фиксирана в това положение за няколко минути, това е достатъчно за плътно съединение на фитинга.

Омрежване на медни тръби

Точно както при инсталиране на пластмасова верига, медта може да се съедини с помощта на пресови или пуш фитинги. Този метод се препоръчва за открити зони, така че частта да може лесно да се смени в случай на теч.

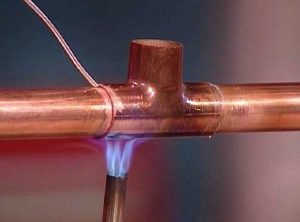

Но най-надеждният и практичен е - запояване на медни тръбиТова е по-трудоемък процес, но получената връзка е издръжлива и надеждна. Ето последователността от стъпки:

• контурните разрези се почистват отвън и отвътре;
• краищата на частите се смазват със специален конектор за запояване на медни тръби за подово отопление - само отгоре;
• продуктите се съединяват и излишната смес се отстранява;
• Точката на свързване се нагрява с газова горелка и спойката запълва празнините.

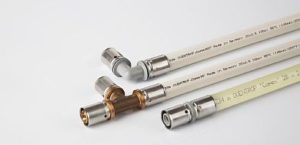

Как да свържете тръби за подово отопление (пресов фитинг)

Както бе споменато по-горе, тръбопроводите могат да се съединяват с помощта на прес фитинги. Този компонент се състои от:

• корпуси - предлагат се в различни форми (ъглови, тройни, съединителни);
• ръкавите са основата на фитинга, суровината за производството му е неръждаема стомана;
• Скобите са еластичен пръстен (уплътнение), който свързва тялото и втулката.

Моля, обърнете внимание! Тялото на фитинга е снабдено с "прозорец", за да се гарантира правилното поставяне на тръбния компонент. Пресоването може да започне едва когато тръбата е видима в този отвор.

Пресоването се извършва с помощта на специални пресоващи клещи. Процедурата включва стискане на дръжките на инструмента. Процесът е бърз и лесен и не изисква специални умения.

Предимството на използването на такава връзка е нейната здравина, дълъг експлоатационен живот и дизайнът не изисква поддръжка.

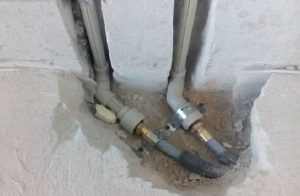

Свързване на тръби за подово отопление в замазка

Въпреки че експертите съветват да се монтират подово отопление под замазка без фуги, това не е забранено.

Струва си да се отбележи обаче, че свързването на подови вериги с помощта на резбови връзки, като например съединителни гайки или PRX фитинги, не се препоръчва. По-добре е тръбите да се свързват с помощта на прес фитинги или муфи.

Важно! Когато изливате бетон в тези зони, изолирайте фитингите или муфите от бетона. Това може да се постигне, като ги увиете в пластмасово фолио.

Как да запоим тръба за подово отопление

Запояването е често срещан метод за свързване на пластмасови тръби. Подово отопление. Технологията е проста и не изисква големи финансови инвестиции. Има два метода на запояване:

1. Съединяване – този метод използва профилирана част (съединител или контур с по-голям диаметър). Подходящ е за тръби с диаметър 63 мм. Процесът на заваряване включва стопяване на външния ръб на частта и вътрешната част на съединителя. След това частите се съединяват, създавайки плътна фуга.
2. Директното заваряване включва стопяване на малки секции от две пластмасови тръби, след което съединяването им край до край. Този сравнително прост метод надеждно свързва две части в едно цяло.

Моля, обърнете внимание! Наред с техниките за горещо запояване, се използва и студено запояване. Този метод използва специален разтворител, който омекотява пластмасата.

Как да свържете тръба за подово отопление към металопластикова тръба

Въпреки че експертите препоръчват използването на тръбопроводна система от един материал при инсталиране на подово отопление, понякога се налага свързването на металопластична верига към продукти, изработени от различен материал.

Например, когато свързвате тази верига към стоманени (медни) водопроводни или отоплителни компоненти, са необходими компресионен фитинг и калибратор. При свързване на компоненти, изработени от различни материали, резбите трябва да се избират въз основа на размера на стоманената тръба, а маншетите и шайбите трябва да се избират въз основа на размера на металопластичната тръба.

Теглич се навива върху медната тръба и след това фитингът се завинтва. Краят на фитинга се натиска върху конуса и гайката се затяга.

Ако е необходимо свързване на металопластична верига към полиетиленови продукти, като конектор за тръби за подово отопление могат да се използват специални резбови фитинги. Този тип връзка най-често се прави при свързване на подово отопление към бойлер.

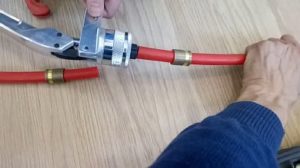

Какво да направите, ако тръбата на подово отопление е пробита?

Ако имате подово отопление в дома или апартамента си, понякога може да се случи спукване на тръбата на пода. Първо, ако подът функционира, трябва да го изключите от водоснабдяването. По-често обаче подобни повреди възникват по време на монтаж или ремонт на системата, когато не е положено окончателното покритие или не е излята замазката – това е огромно предимство.

Ако има бетонна замазка, за да локализирате повредената зона, ще ви е необходима перфоратор, длето и чук, за да разчупите бетона. Това трябва да се прави внимателно, за да се избегне повреда на цялата конструкция.

При пробиване на тръба, изработена от метал-пластмаса или полиетилен, те се ремонтират с помощта на пресови съединители, като се използва специална преса.

Моля, обърнете внимание: Ако нагревателният елемент ще бъде запълнен със замазка след ремонт, не могат да се използват резбови фитинги.

След като мястото на пробиване бъде локализирано, повреденият участък трябва да се отстрани и цялата верига да се монтира на негово място. Свързването се осъществява с помощта на прес-муфи, които трябва да бъдат обвити в полиетиленово фолио, за да се предпазят от циментовия разтвор.

Възможно ли е да се удължат тръбите, ако не са достатъчно дълги?

Както е добре известно, по-добре е да се направи непрекъснат контур за подово отопление, тъй като това гарантира надеждността на системата, и да се направят връзки в точките на свързване на колектора. За големи отопляеми пространства се препоръчва зоната да се раздели на няколко клона.

За да избегнете грешка в размера на бримката, е важно да го изчислите правилно. Можете да използвате онлайн калкулатор за това.

Въпреки това, все още е възможно да се удължи кръгът на подовото отопление, ако е необходимо, като се свърже липсващата част от тръбата към него, което, между другото, е разрешено от ГОСТ. Контурите на подовото отопление могат да бъдат удължени с помощта на различни методи, включително челни съединения – обикновено пресови фитинги.

Моля, обърнете внимание! В такива случаи се препоръчва използването на тръби и фитинги от един и същ производител.

В обобщение, свързването на тръби за подово отопление е възможно и има различни методи. По-практично и надеждно е обаче да се монтира непрекъснат контур, особено под замазката, така че в случай на теч, бетонният слой да не се повреди.

Освен това е важно да изберете висококачествени тръби и фитинги от реномирани производители. Това ще гарантира, че вашият подово отопление ще издържи дълго време и ще създаде комфортна атмосфера във вашия дом.
