Преди запояване на медни тръби е необходимо да се проучат подробно характеристиките на тази продуктова гама от тръби.
Преди всичко, трябва да се отбележи, че тези материали са по-гъвкави и по-устойчиви на външната среда в сравнение със стоманените опции.
Следователно, при избора, медта е предпочитаният избор. Този тип тръба ще издържи толкова дълго, колкото и самата сграда. При условие, че тези компоненти са запоени заедно, те могат да бъдат безопасно скрити в стена или под бетон.
Медни тръби с най-високо качество се произвеждат за отоплителни и водопроводни системи. Широкият им набор от положителни характеристики остава непроменен през целия им експлоатационен живот.
Единственото нещо, което обезкуражава използването на този строителен материал, е високата му цена. В този случай обаче високото качество повече от оправдава високата цена.

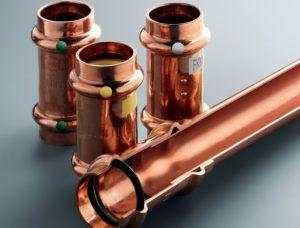

Резбова връзка - медни фитинги за кримпване
Медните компресионни фитинги позволяват разглобяема връзка, който се характеризира с ниска надеждност.
По време на работа ще е необходимо постоянно наблюдение. Не може да издържи на високо налягане и ще изисква постоянно затягане.
Първо, заготовките се изрязват до необходимия размер. Ако има изолационен слой на края, той се отстранява. От крайната част се отстраняват грапавини.
Върху него се поставят съединителна гайка и компресионен пръстен. След като гайката е свързана към фитинга, връзката – резбата – се затяга.
Ако се използват адаптери от стоманени към медни продукти, тогава запечатването се извършва с фум лентаЗавинтва се върху резбата и след това се завинтва във фитинга.
Такива съединения са подходящи в зони, където има възможност за непрекъсната проверка.

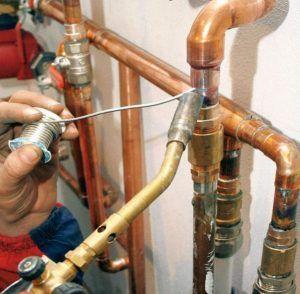

Характеристики на запояване
За правилно запояване на медни отоплителни тръби и водоснабдяване, препоръчително е да се запознаете с характеристиките на този процес.
Този тип съединение се използва в ситуации, когато тръби преминават през стена или под, както и на други места с ограничен достъп, за да се позволи визуална проверка на съединенията.
Процесът на запояване се основава на капилярен ефект. При този процес спойката се нанася равномерно по напречното сечение на тръбата. В процеса се използват и специални фитинги, които се избират индивидуално за всеки диаметър на тръбата.
ВАЖНО! Препоръчителните размери на хлабината за запояване с открит пламък трябва да бъдат между 0,01 и 0,0015 см.
В процеса се използват също спойка и флюс. Самият метод на запояване е разделен на два подтипа:
- висока температура;
- ниска температура.
Нискотемпературно (меко) запояванеИзползва се при изграждането на тръбопроводи за транспортиране на течности и газове.
Работната температура по време на процеса надвишава 110 градуса. Този метод се използва за продукти с обем от 0,7 до 11 см. Тръби с дебелина на стената по-голяма от 0,16 см и обем по-голям от 11 см се съединяват чрез заваряване.
Високотемпературно (твърдо) запояванеТози вид запояване почти никога не се използва в битови тръбопроводи. Този метод се използва за свързване на компоненти за мрежи, работещи във високотемпературна среда.

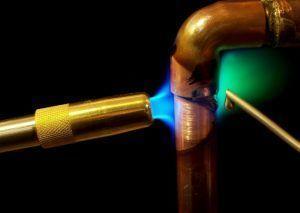

Последователност на процеса:
- Елемент с необходимия размер се подготвя, като топлоизолацията е отстранена, а грапавини са отстранени.
- Зоната за свързване и фитингът се почистват от оксиден филм.
- Прахът се отстранява и отгоре се нанася флюс.
- Краят на детайла се вкарва в фитинга (разстоянието остава не повече от 0,04 см).
- Съединението се нагрява с горелка, а шевовете се запечатват с спойка.

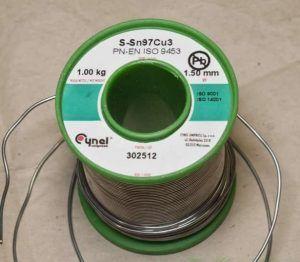

Припои
Запояването на медни тръби със студен и горещ спойлер се използва за създаване на здрава и висококачествена фуга.
Изработва се от прах, пръчки, тел и паста. При избора обърнете внимание на работната температура и самия метод на запояване.
От меките видове, L-SN AG5 и L-SN SB5 се използват най-често за медни продукти. Калайните варианти с малки добавки на сребро и антимон са много търсени.
Работната температура на такива продукти е в диапазона двеста и четиридесет градуса. Те са одобрени за употреба в отоплителни мрежи и за снабдяване с различни видове вода в хранително-вкусовата промишленост.
Числата 40, 50 и 60 показват процентното съдържание на калай в тези сплави. Техните точки на топене са 190, 210 и 235 градуса по Целзий. Сплавите с по-високо съдържание на калай имат по-ниски точки на топене по време на запояване.

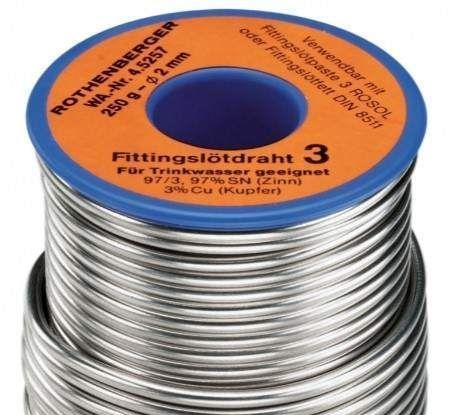

Твърд спойка
Тази категория включва и продукти със съдържание на сребро от поне една четвърт от сплавта. Точката на топене на този материал е 600-800 градуса по Целзий.
Необходимо е също да се отбележи видът L-AG 40CDСъдържа и 20% сребро. Точката му на топене варира от 600 до 635 градуса по Целзий. Може да се намери в работата не само с медни заготовки, но и с други метали.
За да се създадат възможно най-здрави съединения, използващи меки медни и сребърни сплави, се препоръчва да се остави монтажна хлабина от 0,02-0,04 см.
По-подробна информация за характеристиките на сплавите може да се получи от маркировките по DIN или като се попита за съвет от специалист.

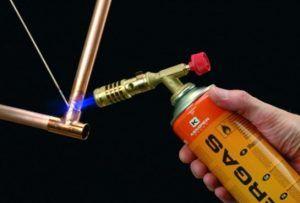

Флюсът за запояване на медни тръби е много важен елемент. Основният му компонент са борните съединения. За да се подобри тяхната активност, се добавят флуорни съединения.
Запояването на мед може да се извърши с чист боракс. Това е универсален флюс за запояване при висока температура.
Флюсовете се произвеждат в различни форми:
- прахообразен;
- течност;
- кристален.
Тръби с голям диаметър
Не всеки знае как правилно да запоява медни тръби с голям диаметър. Процесът като цяло не се различава от запояването на други тръби.
Само при запояване с висока температура на такива елементи, спойката се нанася на две противоположни точки на тръбата. Както този, така и другите видове запояване могат да бъдат изпълнени от всеки.

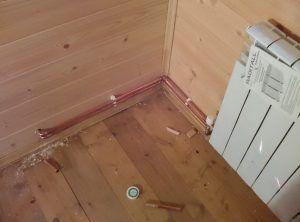

Изолация на тръби в отоплителната мрежа
Отоплителните тръби са изолирани, за да се намалят топлинните загуби. Неизолираните медни тръби увеличават топлинните загуби пет пъти, тъй като този метал има висока топлопроводимост.
При такива условия са необходими радиатори по-малкоНо ако са монтирани в запечатан корпус, те изискват внимателна изолация. В противен случай охлаждащата течност ще прехвърли топлината си към стените.
Когато става въпрос за изолиране на медни отоплителни тръби, скрити в монолит (под, стени), решението е следното. Те са перфектно защитени от механични повреди, причинени от температурни колебания в охлаждащата течност. ще защити гофрирането.

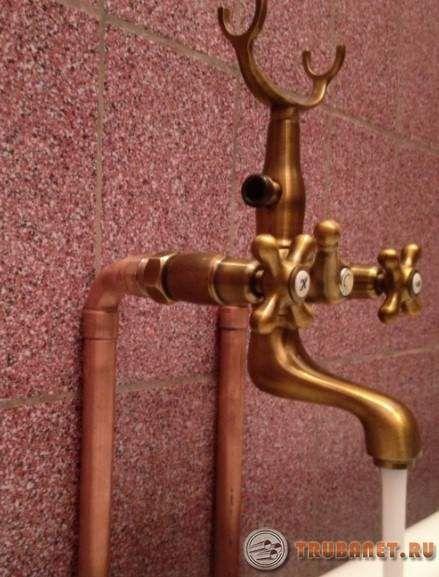

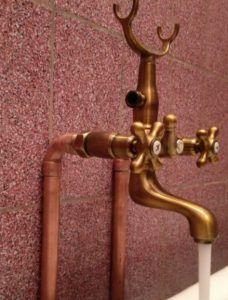

Медна водопроводна система
Много хора се опитват да се научат как да запояват медни тръби за водопровод. Поради интензивната употреба водопроводите се износват бързо, но медните тръби ще издържат вечно.
За свързване на водоснабдителна система, изработена от медни тръби, се използва методът на капилярно заваряване (нискотемпературен и високотемпературен).
Хлорът във водата е виновен. За да предотвратите този вид корозия, трябва:
- не позволявайте на спойката да попадне в средата на съединението при запояване;
- закупуване на продукти от надежден производител;
- използвайте водни филтри.
Медни тръби за климатици
Този тип валцувана тръба се използва при инсталиране на климатична мрежа, състояща се от вътрешно и външно тяло.
Халдаген транспортира две медни тръби с различни диаметри. Тръбата с по-малък диаметър транспортира течен фреон, докато другата транспортира газообразен фреон.
Този метал е избран по някаква причина в тази ситуация; той е силно устойчив на фреон.
Тези маркучи за климатици са лесни за запояване. Препоръчителен спойлер фосфорно-меден и сребърен типСамите устройства демонстрират висока якост на опън.

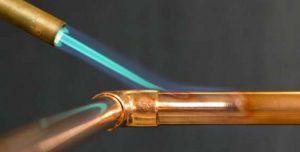

Ако трябва накратко да опиша как се запояват медни тръби за климатици, това би изглеждало така:
- Първо, отстранете оксидния филм. Това се прави с шкурка.
- След това върху почистените зони се нанася флюс.
- Фитингът ще бъде свързан към тръбата. Не забравяйте да оставите половин милиметрово разстояние.
- Съединението се нагрява до температура от почти триста градуса по Целзий с помощта на газова горелка. Това се прави равномерно, като пламъкът се движи плавно по конструкцията.
- След като запояването приключи, е важно системата да се промие; в противен случай остатъците от флюс ще причинят корозия на метала, което ще доведе до повреда на климатика.

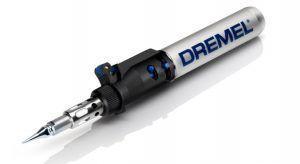

Поялници Dremel
Проблемът със запояването на медни тръби се решава лесно с поялник Dremel. Тези малки газови горелки могат да горят, запояват и режат. Те лесно премахват стара боя, размразяват и нагряват тръби за огъване.
Поялник Dremel струва около 2000 рубли. С това устройство можете да забравите за дългото загряване и големия пистолет за горещ въздух.
Поялникът Dremel се предлага в комплект с:
- поялник;
- дюза на горелката;
- два ножа с различни размери;
- рефлектор и дюза за цепнатини.
За по-лесна употреба, устройството се предлага с няколко ключа за смяна на приставки, защитна капачка за механизма и припой за запояване.
Дупката е доста удобна насочете загрятия въздух върху термосвиваемата тръбаи могат да бъдат монтирани без използването на светлоотразителни приставки.
Устройството е заредено с бутан за газови запалки. Едно зареждане на поялника Dremel е достатъчно за един час работа.
Това устройство е за домашна употреба. Професионалните еквиваленти струват от 5000 рубли нагоре. Запояването с този инструмент се превръща в удоволствие.
Ясно е как се запояват медни тръби и ефективността на този метод е очевидна. В края на краищата, не се изисква скъпо специализирано оборудване. Важното е, че структурата на самия материал остава непокътната.
Крайният резултат е здрава и надеждна връзка, която ще издържи цял живот. Ключът е да се следва правилната процедура и да се работи внимателно.
