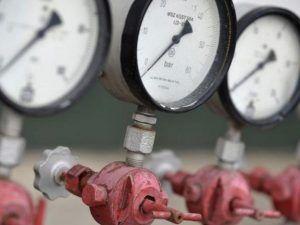

Хидравлично изпитване на водопроводи: как и защо се извършва?

Изпитването под налягане е хидравлично или пневматично изпитване на якостта и херметичността на тръбопроводи и друго оборудване, работещо под налягане. В системата се генерира налягане от един и половина до два пъти работното налягане и се поддържа за определен период от време. Ако налягането не спадне, системата се счита за херметична и подходяща за по-нататъшна употреба.

Хидравличното изпитване на водопроводите обикновено е следващата стъпка след монтажа. Този етап е от съществено значение при работа с мрежи, работещи под налягане.

Тази процедура използва помпа за създаване на налягане, което улеснява навременното откриване на дефекти.

След приключване на хидравличното изпитване на тръбопровода започва процесът на въвеждане в експлоатация. Едва след подписването му тръбопроводът може да бъде пуснат в експлоатация.

Процедурата за изпитване на водопроводи и нейното предназначение

Хидравличното изпитване е вид безразрушителен контрол, който се извършва за проверка на здравината и херметичността на тръбопроводни системи, работещи под налягане. Параметрите на изпитването се изчисляват за всяка система поотделно, в зависимост от нейния тип.

При тестване на водопроводи, специалистите проверяват няколко показателя едновременно:

1. Откриване на дефектни зони.
2. Стегнатост.
3. Надеждност.

Изпитването на отоплителната система се извършва преди въвеждане в експлоатация на новопостроено съоръжение. Това се отнася не само за инсталирането на нови комунални услуги, но и за основни ремонти.

Ако бъдат открити дефекти, те се отстраняват възможно най-бързо. Тестовете се повтарят, докато резултатите се считат за положителни.

Самите изпитвания на тръбопроводите се извършват на два етапа.

• Първо са предварителните.
• След тях идват финалните.

Първият етап включва изпомпване на вода в тръбопровода под високо налягане. Ключът е да се гарантира, че налягането е един и половина пъти по-високо от нормалното работно налягане.

Важно е да се осигури достъп както до вътрешните, така и до външните компоненти на системата. Това трябва да се направи преди монтажа на водопроводните инсталации.

ВАЖНО! Хидравличното изпитване на водопроводите също се планира преди завършване на работата вътре в сградата. Специално обучен персонал е отговорен за хидравличното изпитване на водоснабдителните системи.

Подземните участъци на тръбопровода са напълно запечатани преди началото на окончателните изпитвания. На този етап всички монтажни работи трябва да бъдат завършени.

Но монтажът на ВиК инсталации все още не е започнал. По време на тези инсталации налягането на водата се увеличава 1,3 пъти в сравнение с нормалното.

Методологията позволява наличието на допълнителни правила.

• Хидравличните изпитвания на водоснабдителните системи трябва да се извършват само 24 часа след монтажа. Температурата на околната среда трябва да е над нулата.
• По време на тази процедура тръбите се пълнят напълно с вода, докато достигне горната част на щранговете. Преди това тръбите се подлагат на визуална проверка за потвърждаване. Всички забележими дефекти се отстраняват незабавно. Системата се счита за преминала теста, ако не се появят течове в рамките на 20 минути от работата и ако нивото на водата остане на предварително отбелязаното ниво.

При какви условия е необходимо да се извършват хидравлични изпитвания на тръбопроводи?

Важно е да се разбере колко сложно е хидравличното изпитване на водоснабдителните системи. Надеждността и качеството на самата система до голяма степен зависят от това колко компетентно е извършено. Следователно, тази работа трябва да се поверява само на специалисти със съответния сертификат.

Изискванията за самото тестване включват няколко точки. Това се изисква от всяка методология.

1. Всички точки на потребление в щранга се включват едновременно, за да се провери ефективността. Необходимостта от тази стъпка обаче се определя индивидуално за всяко съоръжение.
2. Състоянието на отопляемите кърпи се проверява при проверка на подаването на топла вода.
3. Измерванията на температурата се правят само в крайните точки на системата. Добавя се вода с предварително определени характеристики.
4. Течността трябва да бъде напълно източена след завършване на всички етапи на събитието.
5. Запълването на тръбопроводите започва от долните етажи, като постепенно се преминава към горните етажи. Това гарантира правилното изместване на въздуха от тръбите и няма риск от образуване на въздушни препятствия в тръбопровода.
6. Първият етап на запълване на водопровода обхваща само основната секция. Едва на следващите етапи се преминава към по-малки локални мрежи и отделни щрангове.
7. По време на работа температурата на открито или на закрито не трябва да пада под +5 градуса.

Провеждане на процедурата на предварителния етап

Видео: Хидравлично изпитване на водоснабдителни и отоплителни системи

Изпитване на отоплителни и водоснабдителни системи

Строителните норми и разпоредби уреждат процедурата, по която се извършват инспекциите.

• Първо, водоснабдяването се пълни с течност и се оставя за два часа.
• Те продължават да създават повишено налягане в продължение на два часа. Това се случва много бавно. На този етап вече могат да се открият някои течове.
• Налягането се намалява, докато се достигнат проектните стойности. След това се проверява общото състояние на тръбопровода.
• Това налягане се поддържа в продължение на тридесет минути или повече. Без тази стъпка деформираната форма на тръбите просто не може да се стабилизира.
• Следващата стъпка е да се затворят входните клапани. Водата се източва бавно с помощта на помпа за изпитване на налягане.
• Маршрутът се проверява за евентуални сериозни проблеми, както и плътността и здравината на всички секции.

ВАЖНО! Най-добре е предварително да разберете какво е стандартното налягане за дадена линия, съгласно СНиП (Строителни норми и правила). Това ще ви позволи да сравните показанията с ограниченията, посочени на самите манометри, и да следвате точно инструкциите.

Какво включва окончателното хидравлично изпитване на водопроводни тръби?

Такива хидравлични изпитвания на водопроводи се извършват след завършване на монтаж на водопроводни инсталации за топла вода.

1. Започнете с повишаване на работното налягане във водоснабдителната система. То трябва да се повиши до първоначалното налягане, ако налягането е спаднало с 0,02 MPa.
2. Налягането се повишава до тестовите стойности в рамките на десет минути. Системата остава в това състояние в продължение на два часа.

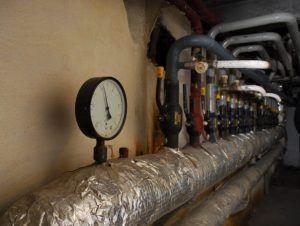

Почистване на оборудване

Организира се преди инсталирането водни фитингиИ тук тръбопроводът трябва да е напълно напълнен с вода. След това следвайте следната последователност от действия.

• Те затварят вентила, който свързва системата за топла вода с външните мрежи.
• Маркучите за отводняване на замърсена вода в канализацията са свързани с дренажни клапани, отговорни за изпразването на щранговете.

Но дори след такова промиване, няма гаранция, че всички отломки ще бъдат отстранени. Затова специалистите разработват оборудване за подобряване на ефективността на този процес.

Видео: Какво представлява изпитването на налягането на отоплителна система?

Какво представлява изпитването на налягането на отоплителна система?

Всяко такова устройство създава смес от въздух и гореща вода, която се пулсира в тръбопровода, изискващ почистване. След като сместа премине през оборудването, тя се изпуска в канализацията. Честотата на пулсациите или дебитът могат лесно да се регулират чрез удължаване или скъсяване на интервалите от време.

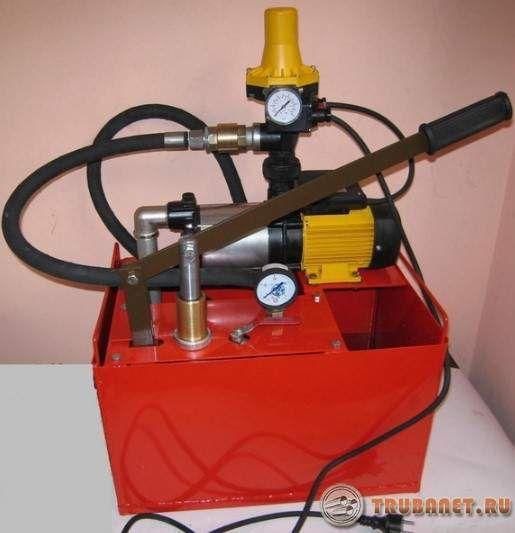

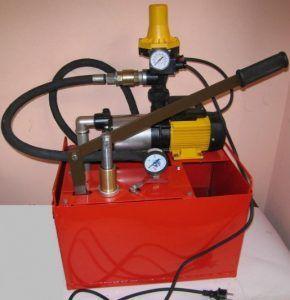

Относно специалното оборудване за кримпване

Дизайнът на помпения механизъм е основната разлика между моделите помпи, без която хидравличното изпитване на водопроводи в съответствие със SNiP става невъзможно.

Тази характеристика позволява разделянето на следните групи:

• Мембрана.
• Лопатков ротор.
• Бутало.

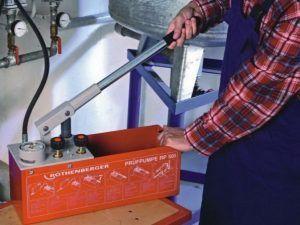

Ръчният тестер за налягане е най-достъпният вариант, подходящ за отоплителни и водопроводни системи в частни домове. С помощта на това устройство операторът може да изпомпва до три литра течност в минута в системата.

Ако къщата е многоетажна, се препоръчва да се даде предимство на опции с двигател с вътрешно горене или неговата електрическа разновидност.

Двустепенните помпи позволяват по-сложни задачи, като същевременно методът им на работа остава приблизително същият. същото.

Относно регулирането и други характеристики на процеса

СНиП съдържат цялата информация, свързана с провеждането на инспекции както на вътрешни, така и на външни мрежи. Специфичните за индустрията стандарти описват методологията за провеждане на инспекции в компании в определена област.

СНиП също така посочва необходимото изпитвателно налягане. Можете да изтеглите СНиП 3.05.04-85 тук. snip_3_05_04_85.

Този индикатор зависи от няколко фактора едновременно:

• Разликата във височината между елементите, разположени отгоре и отдолу.
• Дебелината на стените.
• Материалът, от който е направен тръбопроводът.

Видео: Хидравлично изпитване на отоплителни тръби

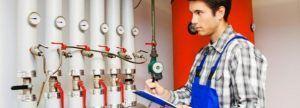

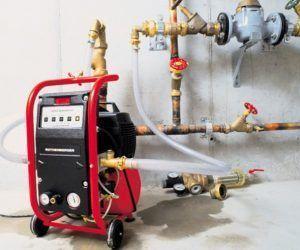

Хидравлично изпитване на отоплителни мрежи

Според SNiP, стойността на налягането обикновено не надвишава 10 MPa. Конкретната стойност се изчислява индивидуално за всеки тип тръбопровод и за специфични видове хидравлични изпитвания на водоснабдителни системи.

Как да попълним отчет с резултати от работа?

Документът трябва да съдържа информация, свързана със:

1. Признаци на течове или течове в резбови и заварени съединения, ако има такива. Появили ли са се капки по повърхностите на тръбите и фитингите?
2. Резултати от директна проверка.
3. Методи за отстраняване на установените неизправности.
4. Адресът и датата на проверката, както и имената на лицата, подписали протокола. Обикновено подписите се предоставят от собствениците на сградите или апартаментите. Като алтернатива, тази функция се делегира на представители на организацията за поддръжка и ремонт.
5. Проектът, според който е инсталирана веригата.
6. Чрез прилагания на практика метод на кримпване.

Относно стандартите за налягане за изпитване под налягане

При тестване на водоснабдителни системи, номиналното налягане съгласно SNiP зависи от това какво се счита за работно налягане за дадена система. От своя страна, основните материали в тръбите определят самото работно налягане.

Не по-малко внимание се обръща и на радиаторите, използвани по време на монтажа. При изпитване на налягането на нови системи, показанието на налягането по GOST е два пъти по-голямо от работното налягане. За съществуващи системи е приемливо превишение от 20-50 процента.

Всеки тип тръба и радиатор може да издържи на определено максимално налягане. Този фактор трябва да се вземе предвид при избора на оптимално работно налягане за дадена система и при избора на параметрите за изпитване под налягане.

Изпитването под налягане на входния блок заслужава специално внимание. Минималното необходимо налягане за този вид работа е 10 атм.

Без специални електрически помпи е невъзможно да се постигне този тип параметър. Резултатът се счита за положителен, ако параметърът спадне с не повече от 0,1 атм в рамките на половин час.

Частни къщи: извършваме тестове за налягане

Частните домове изискват затворени водоснабдителни системи. Според ГОСТ максималното работно налягане за тези системи е 2 атмосфери.

При провеждане на хидравлични изпитвания не е възможно без помпи с ръчно и електрическо задвижване, които спомагат за изграждането на налягане до 4 атмосфериРазрешено е свързване към отоплителната мрежа.

Видео: Хидравлично изпитване на системи за студено водоснабдяване

Изпитване на тръбопровод за студена вода (50 атм). MOV

Водата започва да запълва конструкцията отдолу, през дренажен клапан. След това въздухът навлиза, като лесно изтласква водата навън. Излишният въздух се отстранява през въздушни клапани, монтирани най-отгоре. Същият процес се случва на всеки радиатор или където и да се появят въздушни джобове.

За тестване на водоснабдителните комуникации се използва вода с температура не по-висока от 45 градуса по Целзий, съгласно GOST.

Самохерметизацията е задължителна, ако собственикът сам инсталира цялата тръбопроводна система. Следва се същата процедура, както в многофамилните сгради.

Нивото на твърдост на водата за хидравлично изпитване на водопроводи трябва да се поддържа ниско, ако след това се планира да се използва като охлаждаща течност.

Може да се използва разтопена или дъждовна вода. Тя трябва да се източи напълно, ако не се планира по-нататъшна употреба.

Допълнителна информация за документите

В протокола от хидравличното изпитване трябва да се посочи видът на използвания манометър. Показанията на налягането в системата по време на изпитването също трябва да бъдат записани. Трябва да се отбележи и височината на измервателното устройство спрямо оста на тръбата.

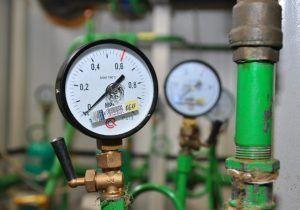

Хидравлично изпитване на водоснабдителната система

Тръбопроводът трябва да се дезинфекцира преди пускане в експлоатация. Това се прави с обикновена вода с добавени 20-30 грама активен хлор, съгласно стандартите на ГОСТ.

Следващата стъпка включва промиване на тръбопровода. Самата течност може да се използва само ако бактериологичният анализ е положителен. Промиването продължава толкова дълго, колкото е необходимо, за да се смени течността вътре десет пъти.

Пробната експлоатация след хидравлично изпитване на водопроводи продължава до няколко дни.
