Тръби от омрежен полиетилен за водоснабдяване – характеристики, приложение и монтаж

Омреженият полиетилен е полимер с модифицирана структура на молекулярните връзки. Произвежда се чрез полимеризация на етилен под високо или ниско налягане. Той е най-плътният от всички полиетиленови материали и е устойчив на високи температури, агресивни химически среди и механично натоварване.

Днес настъпват наистина революционни промени, породени от широкото използване на пластмасови изделия, като стоманените тръби се заменят с пластмасови. Поради това много „направи си сам“ майстори може да се наложи сами да инсталират водопроводни тръби от омрежен полиетилен.

В тази статия ще намерите цялата информация за технически спецификации от тези продукти, нека ги разгледаме предимства и недостатъци, в кои моменти е необходимо обърнете внимание при избора.

Предлагаме ви също да проучите подробните инструкции за монтаж на полиетиленови водопроводни тръби, включително чертежи и видео уроци.

Технически характеристики на тръби от омрежен полиетилен

Статистиката показва, че повече от една четвърт от всички водопроводни системи в страната са направени с PEX. И така, какво обяснява популярността на полиетиленовите тръби? Нека разгледаме техните технически спецификации:

Наименование на индикаторите	Размер
Специфично тегло, g/cm3	0.932
Стойността на модула на еластичност, mPa (N/mm2)	605 - 909
Коефициент на топлопроводимост, W	0,405
Граница на провлачване на опън, MPa	17.8
Относително удължение при скъсване, %	349
Отклонение в размерите при нагряване до 100О, %	3

Нивото на омрежване на полиетилена зависи от метода на неговото производство и трябва да бъде:

• 70% — PEX-a;
• 65% — PEX-b;
• 60% — PEX-c.

Трябва да се отбележи, че полиетиленът, омрежен по един или друг начин, в GOST 25134-2003 се различава само по степента на омрежване.

Хомологичният размерен диапазон на полиетиленовите тръби за водоснабдителни инсталации включва следните размери:

10x1.4 - 12x1.8 - 16x2.2 - 20x2.8 - 25x3.5 - 32x4.4 - 40x5.5 - 50x6.9 - 63x8.6.

В този момент тази серия трябва да бъде прекъсната, тъй като други размери практически не се използват за монтаж в апартаменти и частни къщи.

Полиетиленовите продукти се предлагат в различни дължини, като най-често срещаните са рула от 200, 400 и 600 метра. За по-лесна продажба на дребно, върху повърхността на тръбата се поставя линийка, която позволява лесно измерване на необходимото количество.

Технология на производство на тръби и физични свойства на материала

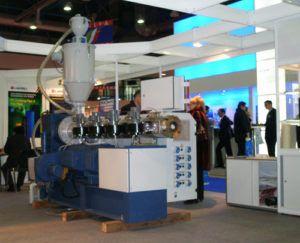

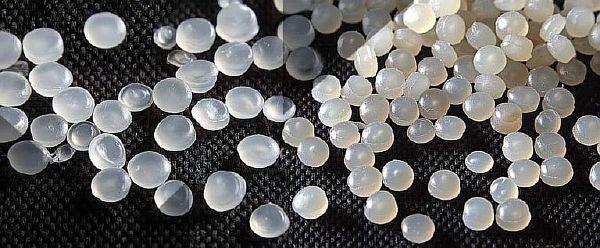

Материалът, използван за производството на тези продукти, е гранулиран полиетилен. Той се зарежда в бункер и се нагрява до пълно разтопяване. След това масата се подава под налягане във формовъчна глава. Главата излиза под формата на пръстеновиден прорез, съответстващ на размера на произвеждания продукт.

Инструментът за пресоване от омрежен полиетилен е сменяем и се монтира в зависимост от производствената програма. Тъй като работи при високи температури, инструментът изисква постоянно охлаждане. Това се постига чрез вътрешни водни канали. Докато течността преминава през тях, тя се нагрява, отвеждайки част от топлината от работната зона.

На изхода на формоващата глава краят на тръбата се захваща от дърпач и под контролирано напрежение се изважда от машината. За да се осигури точност на размерите, в продукта се впръсква сгъстен въздух. Разширяващото се налягане притиска все още пластичната маса към стените на формоващата секция, осигурявайки номиналния размер на продукта.

По време на производствения процес върху външната повърхност се нанасят маркировки, съдържащи пълна информация за произвеждания продукт.

Нека разгледаме характеристиките

Какво е омрежен полиетилен? Суровината за този материал е етиленов газ. Химичната му формула е C2H4, която съдържа две въглеродни молекули и четири водородни молекули. Структурно въглеродните молекули имат две връзки, а водородните - една. Молекулите C са свързани помежду си и всяка от тях образува връзка с две водородни частици. Едната от връзките C=C е по-силна от другата.

При определени условия по-слабата връзка се разкъсва, образувайки свободна валентност. Тази свободна валентност се реализира чрез свързване със същото място на друга молекула. ​​В резултат на това етиленовите частици образуват дълги вериги.

Когато започнат да се свързват помежду си, се образуват макромолекули, което се нарича омрежване, а материалът се нарича омрежен полиетилен. Процесът може да се сравни с образуването на кристална решетка, въпреки че материалът е аморфен.

Процесът на полимеризация протича при различни условия, основните от които са:

• висока температура;
• високо кръвно налягане;
• радиационно облъчване.

В зависимост от метода на експозиция се получават различни видове полиетилен.

Полиетиленът е термопластичен материал със следните свойства:

1. Непрозрачност при значителна дебелина на слоя.
2. Способност за кристализация в температурния диапазон от -60 до -270 градуса.
3. Неомокряемост от вода.
4. При нормални условия материалът е неразтворим в органични разтворители.
5. При температури над 80 градуса, той е способен да набъбне, когато е изложен на ароматни въглеводороди и халогенни производни, последвано от разтваряне.
6. Полиетиленът е устойчив на основи, киселини и соли. При температури над 60 градуса по Целзий, той може лесно да бъде разрушен от азотна или сярна киселина.
7. Чрез третиране на повърхността с активни окислители, тя става омокряема, което позволява свързване с полиетиленови материали.

Тръби от омрежен полиетилен PEH

От всички пластмаси, полиетиленът е най-широко използван в производството на водопроводни тръби чрез екструдиране или шприцване. Компресионното формоване се използва за размери от 6 до 300 милиметра и може да се оформи на рула чрез навиване на макара.

Това позволява инсталирането на дълги, безшевни участъци от водоснабдителни системи, което повишава ефективността на строителните работи.

Тръби с голям диаметър (до 1300 милиметра) се произвеждат чрез центробежно леене. Гранулираният материал се зарежда в леярската машина и се нагрява до необходимата температура.

Барабанът се върти около оста си. Центробежната сила равномерно разпределя стопилката по стените на барабана и, докато се охлажда, оформя продукта.

Характеристиките на полиетилена позволяват продуктите, изработени от него, да се използват за голямо разнообразие от цели.

Тръби за подаване на студена вода

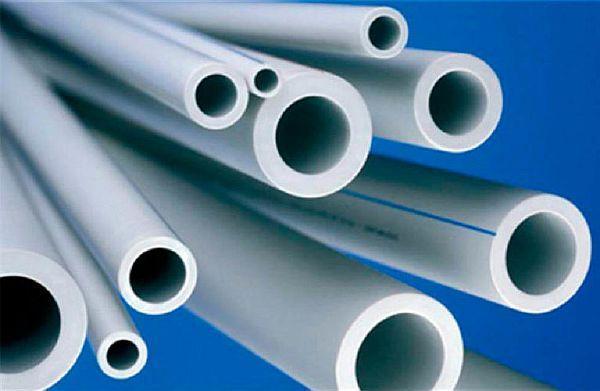

Тръбите от полиетилен с ниска плътност (HDPE) се използват за тръбопроводи за студена вода. Те имат температурен лимит не по-висок от 40 градуса по Целзий. В сравнение с металните си аналози, те предлагат няколко предимства:

1. Издръжливост. HDPE тръбите в напорни и гравитачни (канализационни) водопроводни системи могат да издържат до 50 години.
2. Гъвкавост. Тази характеристика предпазва тръбопроводите от замръзване. Те се разширяват под въздействието на замръзнала вода, връщайки се към първоначалните си размери след размразяване. Трябва да се отбележи, че тази ситуация може да възникне само ако проектантите не изчислят правилно дълбочината на монтаж на тръбопровода, тъй като това би прекъснало експлоатационния живот на съоръжението.
3. Корозионната устойчивост на HDPE тръбите позволява използването им за полагане на водоснабдителни системи в тежки условия, особено в блата, и за транспортиране на агресивни течности. Експлоатационният им живот остава практически непроменен.
4. Екологичността позволява използването на HDPE тръби за подаване на чиста питейна вода.
5. Лесният монтаж осигурява висока производителност по време на строителството.
6. Икономическата ефективност от използването на такива водопроводи се осигурява от по-ниски цени и изгодна логистика.

HDPE тръбите се произвеждат в размери от 40 до 800 милиметра. Предлагат се на рула или като прави тръби с дължина до 11,5 метра. За системи с гравитационно захранване тръбите се произвеждат с муфов тип.

За топла вода и отопление

Преди да започнем да разглеждаме този въпрос, бихме искали да отбележим, че продуктите от HDPE имат по-високи якостни и експлоатационни характеристики от подобни продукти, изработени от полиетилен с висока плътност (HDPE).

Тези високотехнологични продукти се използват широко в отоплителни системи и системи за топла вода. Това се дължи на способността им да издържат на температури до 95 градуса по Целзий. За да се осигури издръжливост при условия на повишено топлинно излагане, съчетано с налягане до 20 атмосфери, се наложи разработването на материал с подобрени свойства.

Преглед на тръби и фитинги от омрежен полиетилен

В резултат на това бяха разработени марките PE80 и PE100. Те се използват успешно за отоплителни системи в апартаменти, селски къщи и промишлени обекти, без да се прави компромис с издръжливостта.

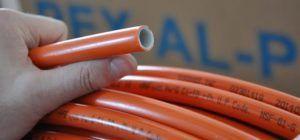

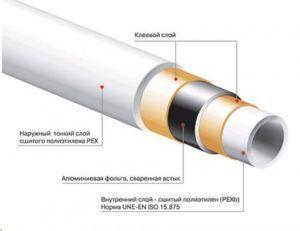

За да се подобри допълнително качеството на тръбите от омрежен полиетилен, се използва многослойна технология на производство, включваща метални, фибростъкло и полипропиленови полимерни добавки като подсилващи агенти. Използването на алуминиево фолио като кислородна бариера удължава експлоатационния живот не само на самата водоснабдителна система, но и на котелното оборудване и металните тръбопроводни компоненти.

Във вътрешни отоплителни и водоснабдителни системи, изработени от омрежен полиетилен, най-често се използват резбови метални връзки, за които кислородната защита е също толкова важна. Това обаче не позволява този материал да се използва за скрити системи. Такива тръбопроводи изискват постоянно наблюдение и поддръжка.

Предимства и недостатъци

Продуктите от този тип имат много специфични положителни качества:

1. Материалът се характеризира с висока химическа устойчивост, което позволява на продуктите, изработени от него, да запазят своята цялост и форма, когато са изложени на агресивни среди – киселини и основи.
2. Високо ниво на якостни характеристики, позволяващи му да издържа на значителни сили на огъване, удар и опън.
3. Гъвкавите тръби от омрежен полиетилен могат да издържат на широк диапазон от температурни колебания. Те не замръзват при -70 градуса по Целзий. Горната граница на нагряване е +95 градуса по Целзий, като при това положение PEX продуктът не се огъва и не се деформира при продължителна употреба. Това свойство позволява монтаж на тръби от омрежен полиетилен с отклонения от права линия, без използването на допълнителни фитинги.
4. Не се създават препятствия, когато течността преминава през напречното сечение – повърхността на този материал е почти идеално равна.
5. Екологичността на продукта се дължи на свойствата на материала; той не отделя вещества, вредни за хората.

Коя тръба е най-подходяща за подово отопление? Преглед на пазара на тръби от омрежен полиетилен. Част 1.

Въпреки многото положителни аспекти, има и някои отрицателни фактори. Недостатъците включват следното:

1. Разрушителното действие на кислорода върху материал при наличие на микроповреди по повърхността.
2. Нестабилност към въздействието на агресивното ултравиолетово лъчение, което предотвратява използването му за външни водоснабдителни мрежи.
3. Използването на резбови връзки в местата на фугите, които са слабото място на всяка водопроводна система и изискват редовна проверка и поддръжка.

Инструкции за монтаж

Като положително качество на материала от въпросния тип вече е споменат такъв фактор като простотата монтаж на тръби от омрежен полиетиленТази статия разглежда този въпрос по-подробно. Не изисква сложно технологично оборудване.

Какъв инструмент е необходим?

Полагането на водопроводна система от омрежен полиетилен изисква специализирано оборудване. Тъй като системата може никога повече да не е необходима след дългия си експлоатационен живот, препоръчително е да се обмисли възможността за ежедневното ѝ наемане.

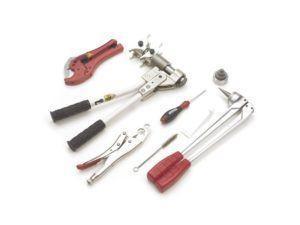

Какви инструменти може да са необходими за монтаж на тръби от омрежен полиетилен?

1. Специални ножици или резачка за тръби, за да се осигури гладък край на детайла.
2. Цангов разширител се използва за разширяване на края на тръба от омрежен полиетилен, преди да се монтира фитинг в нея.
3. Гаечни ключове.
4. Притискащ менгеме.
5. Клещи за кримпване на резбовани фитинги.
6. За връзки във външни водопроводни мрежи – устройство за заваряване на PE тръби.

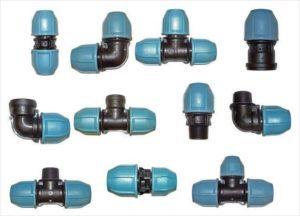

Фитингите са специализирани свързващи компоненти, използвани за свързване на различни компоненти на тръбопроводи. Те включват различни муфи, кръстосани съединения, колена и други. Те могат да се различават по метода на свързване:

• натискане;
• компресия;
• капилярна;
• резбовани.

Монтажът обикновено се извършва с помощта на два вида връзки:

• използване на компресионен фитинг;
• използване на компресионен фитинг за тръби от омрежен полиетилен;

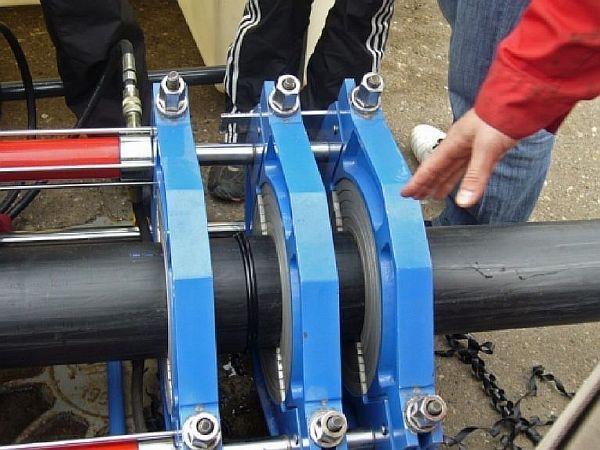

• Във външните водопроводни мрежи се използва челно заваряване за съединения, край до край. Това се извършва с помощта на обикновена заваръчна машина, която подравнява противоположните краища на тръбите, нагрява ги и ги компресира, създавайки сигурна връзка. Преди съединяване на омрежен полиетилен е необходимо да се провери перпендикулярността на краищата.

Как да изберем тръби от омрежен полиетилен за водоснабдяване

Закупуването на основните ВиК материали е най-важната задача за всеки, който планира да ги инсталира. Трябва да се вземат предвид следните фактори:

1. Въпреки по-високата цена, опитайте се да купувате продукти от реномирани марки. Това на практика гарантира високо качество и дългосрочна, безпроблемна употреба на вашата водоснабдителна система.
2. За да проверите дали даден продукт е оригинален, поискайте от продавача два документа: сертификат за качество и сертификат за съответствие. Тези документи осигуряват повече или по-малко защита срещу закупуване на фалшив продукт.
3. За да имате перспективи за бъдещи рекламации, трябва да пазите касовите бележки - както електронни, така и твърди.
4. При изчисляване на необходимата дължина на тръбата за затворени кръгове (подово отопление), помислете за възможността за изграждане на тръбата от едно цяло парче. Резбови фитинги могат да се използват на две места – при свързване към колектора.
5. По време на монтажа е необходимо да се спазват всички правила за проектиране и монтаж, посочени в следните документи:
   • СНиП 2.04.01-85, относно вътрешни водоснабдителни и канализационни системи.
   • СНИП 2.04.01-84, регулиращ правилата за инсталиране на водоснабдителни мрежи и техните външни мрежи.
   • СНиП II-34.76 относно снабдяването с топла вода.

Монтаж на водоснабдителни системи с помощта на тръби Rehau

Всички разпоредби за водоснабдяване са разработени въз основа на негативен опит с инсталирането и експлоатацията на мрежите, така че няма нужда да се повтарят същите грешки. Успех!
